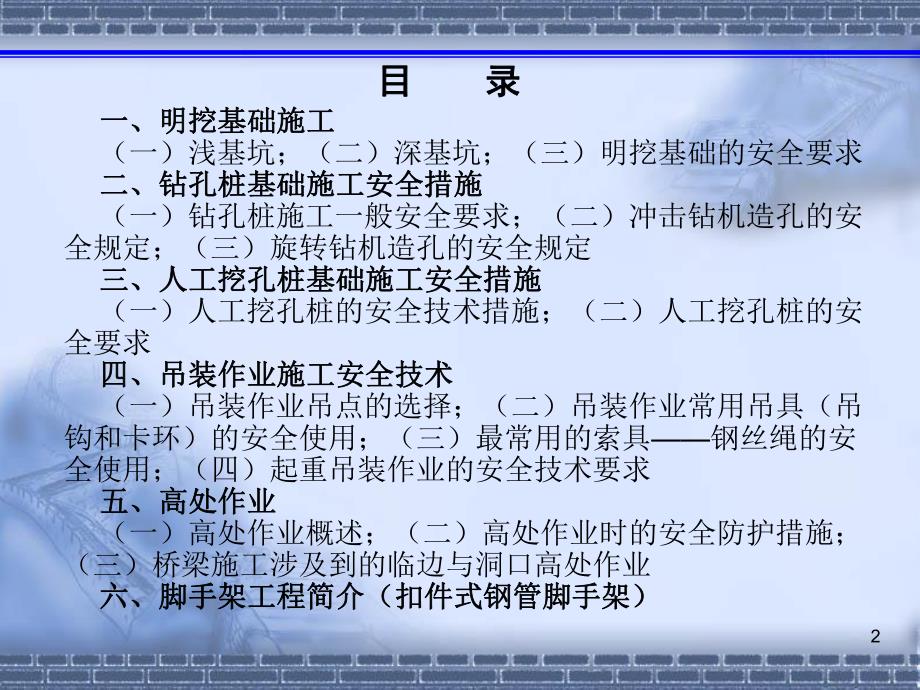

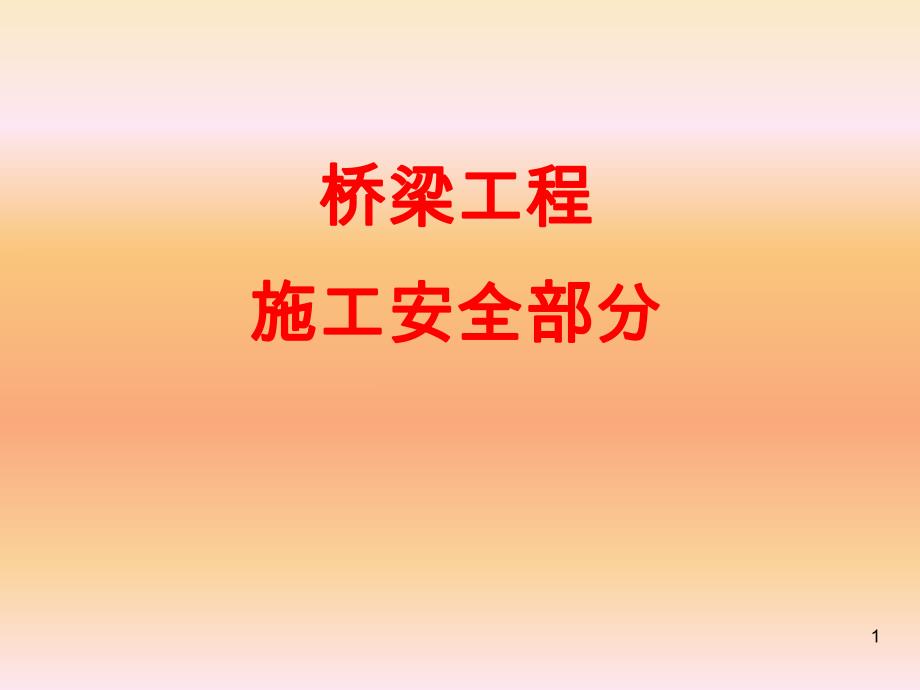

1、1桥梁工程桥梁工程施工安全部分施工安全部分2目目 录录一、明挖基础施工一、明挖基础施工（一）浅基坑；（二）深基坑；（三）明挖基础的安全要求二、钻孔桩基础施工安全措施二、钻孔桩基础施工安全措施（一）钻孔桩施工一般安全要求；（二）冲击钻机造孔的安全规定；（三）旋转钻机造孔的安全规定三、人工挖孔桩基础施工安全措施三、人工挖孔桩基础施工安全措施（一）人工挖孔桩的安全技术措施；（二）人工挖孔桩的安全要求四、吊装作业施工安全技术四、吊装作业施工安全技术（一）吊装作业吊点的选择；（二）吊装作业常用吊具（吊钩和卡环）的安全使用；（三）最常用的索具钢丝绳的安全使用；（四）起重吊装作业的安全技术要求五、高处作业五

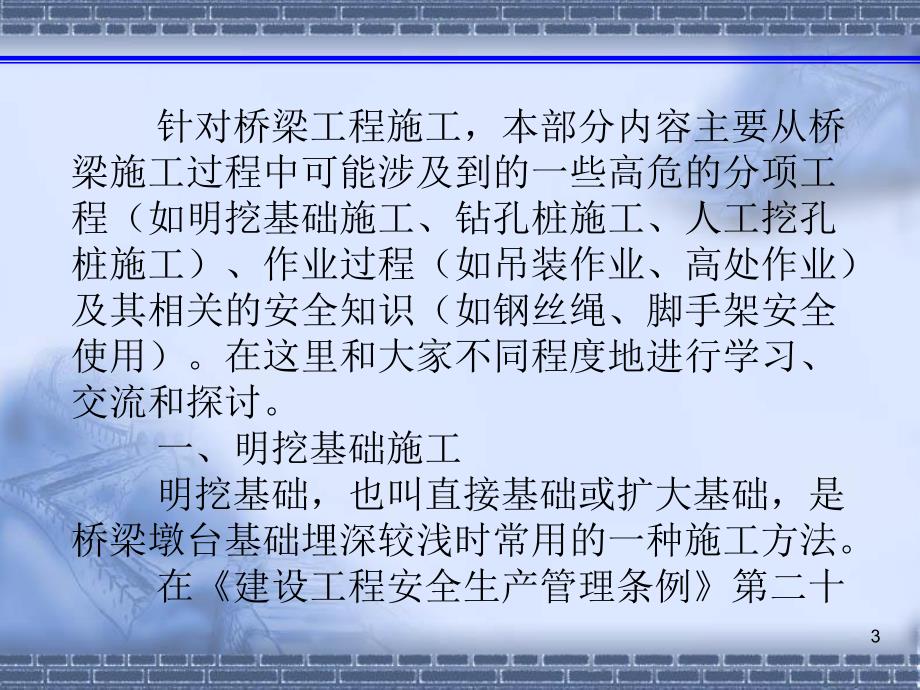

2、、高处作业（一）高处作业概述；（二）高处作业时的安全防护措施；（三）桥梁施工涉及到的临边与洞口高处作业六、脚手架工程简介（扣件式钢管脚手架）六、脚手架工程简介（扣件式钢管脚手架）3 针对桥梁工程施工，本部分内容主要从桥梁施工过程中可能涉及到的一些高危的分项工程（如明挖基础施工、钻孔桩施工、人工挖孔桩施工）、作业过程（如吊装作业、高处作业）及其相关的安全知识（如钢丝绳、脚手架安全使用）。在这里和大家不同程度地进行学习、交流和探讨。一、明挖基础施工 明挖基础，也叫直接基础或扩大基础，是桥梁墩台基础埋深较浅时常用的一种施工方法。在建设工程安全生产管理条例第二十4六条中明确了深基坑施工要执行专项施工方
3、案专家论证审查制度。这里所指的深基坑是以开挖深度大于5m为标准。基坑工程的分级基坑工程的分级级别级别级别条件级别条件一级支护结构作为主体结构的一部分时；基坑开挖深度大于、等于10m时；距基坑边两倍开挖深度范围内有历史文物、重要建筑物、重要管线等需要严加保护时。满足三者其一即可。二级除一级和三级以外的 三级开挖深度小于7m，且周围环境无特别要求时 安全培训安全培训5 本部分只按照建设工程安全生产管理条例 中对基坑的分类，学习几点明挖基础施工的安全要求。（一）浅基坑（一）浅基坑（5m）1、浅基坑边坡无支撑的相关规定、浅基坑边坡无支撑的相关规定 当地质情况良好、土质均匀、地下水位低于基坑底面标高时，
4、可不加支撑。可根据实际地质情况采取放坡和不放坡形式开挖。放坡时，边坡的坡度控制在无成熟的经验或科学的理论计算并经试验证明时，边坡最陡坡度应按下表规定确定。安全培训安全培训6无支撑浅基坑（无支撑浅基坑（5m）坑壁最大允许坡度）坑壁最大允许坡度基坑处土的类别坑壁边坡坡度（高：宽）坡缘无荷载 坡缘有静载 坡缘有动载 砂类土1：1 1：1.25 1：1.5 碎石类土1：0.75 1：1 1：1.25 粘砂土1:0.67 1:0.75 1:1 砂粘土1:0.33 1:0.5 1:0.75 粘土带有石块1:0.25 1:0.33 1:0.67 未风化页岩1:0 1:0.1 1:0.25 岩石1:0 1:0
5、 1:0 说明：静载或动载距挖方边缘的距离为说明：静载或动载距挖方边缘的距离为1m外；堆土或材料堆积高度不超过外；堆土或材料堆积高度不超过1.5m。安全培训安全培训7基坑处土的类别基坑处土的类别 不放坡垂直挖深不放坡垂直挖深（m）密实、中密的砂土和含碎石砂土 1.00 硬塑、可塑的粉土及粉质黏土 1.25 硬塑、可塑的黏土和含碎石黏土1.50坚硬的黏土2.00 不放坡时，当无地下水或地下水位低于基坑底面且土质均匀时，垂直挖深高度应不超过下表规定：冬季北方施工，当天然冻结的速度和深度，能确保挖土时的安全操作，对于4m以内深度的基坑，开挖时可采用天然冻结法垂直开挖而不加设支撑。但对于干燥的砂土应严
6、禁采用冻结法施工。安全培训安全培训8 2、有支撑浅基坑施工的几种简易支撑形式、有支撑浅基坑施工的几种简易支撑形式 间断式水平支撑间断式水平支撑:适用范围：干土或天然湿度的黏土类的土，深度在2米以内。支撑方法：两侧挡土板水平放置，用撑木加木楔顶紧，挖一层土支顶一层。断续式水平支撑断续式水平支撑:活用范围：挖掘湿度小的黏性土及挖土深度小于3米时。支撑方法：挡土板水平放置，中间留出间隔，然后两侧同时对称立上竖木方，再用工具式横撑上下顶紧。连续式水平支撑连续式水平支撑:适用范围：挖掘较潮湿的或散料的土及挖土深度小于5米时。支撑方法：挡土板水平放置，相互靠紧，不留间隔，然后两侧同时对称立上竖木方上下各顶
7、一根撑木，端头加木楔顶紧。锚拉支撑锚拉支撑:适用范围：开挖较大基坑或使用较大型的机械挖土，而不能安装横撑时。挡土板水平顶在术桩的内侧，柱桩一端打入土中，另一端用拉杆与远处锚桩拉紧，挡土板内侧回填土。9 （二）深基坑（二）深基坑:对于深基坑（包括前面所提到的一、二级基坑）施工，坑壁边坡都采用有支撑形式，支护类型根据土质情况多种多样，如钢构架支护、地下连续墙支护、地下连续锚杆支护（沿地下连续墙向四周土体分层打入锚杆并注浆加固）等。深基坑施工的支护形式，在设计文件大多给出，施工中我们只须按设计施工既可，在此不做太多探讨。（三）明挖基础的安全要求（三）明挖基础的安全要求 1、基坑开挖前,要在基坑顶面边
8、坡以外的四周开挖排水沟，并保持畅通，防止积水灌入基坑引起坍塌。安全培训安全培训10 2、处在土石松动坡脚下的基坑，开挖前应做好防护措施，如排除危石，设置挡护墙等，防止土石落入坑内砸伤人员或设备。3、基坑顶面安设机械、堆放料具和弃土，均应在安全距离（11.5m）之外；引起地面振动的机械安全距离更要严格控制，一般在1.52m以外。4、开挖基坑时，要按规定的坡度，分层下挖到符合基坑承载力要求的设计标高为止，严禁采用局部挖深坑，再由底层向四周掏土开挖的方法施工。5、基坑底部应设置汇水井或采用井点降水，确保基坑不被水浸泡。6、采用机械开挖基坑，要严格遵守有关机械操作规程，吊机、扒杆和土斗下面严禁站人。7
9、、当基坑开挖至接近设计标高时，应注意预留1020cm，待下一道工序准备就绪，在灌注混凝土之前采用人工挖除安全培训安全培训11 二、钻孔桩基础施工安全措施二、钻孔桩基础施工安全措施 钻孔桩基础是在桩位上钻孔，然后在孔内灌注钢筋混凝土成桩，构成桥梁基础。钻孔桩基础适应范围广，进度快，是桥梁深基础（桩基）施工的一种重要方法。钻孔桩基础施工虽然比明挖基础、沉井基础施工安全，但也不能大意，要严格按照安全操作规程施工。（一）钻孔桩施工一般安全要求：（一）钻孔桩施工一般安全要求：1、施工前要对钻机进行全面检修，钻机、钻具和吊钻头的钢丝绳，必须符合施工要求。2、钻机就位时，钻孔位置如果土质比较松软，应夯实地面
10、或铺设木排垫平，防止地面出现较大沉陷，保证钻架的安全稳定和钻孔的垂直度。钻架顶端应用缆风绳对称张拉，地锚应牢固。安全培训安全培训12 3、钻孔时，不得过快或骤然改变钻速；孔内弃土不得堆积在钻孔周围，工人在孔口附近作业要防止跌落。4、钻孔桩施工现场必须设置安全警示标志，附近泥浆池应设有围挡，钻孔结束后要立即回填，严禁小孩在附近玩耍或进入戏水。5、停钻后，钻头应提出孔外安全放置，孔口应遮盖防护。（二）冲击钻机造孔的安全规定（二）冲击钻机造孔的安全规定 1、所用的钻头、卷扬机、钢丝绳等应配置适当。冲击中，钢丝绳的松驰度应适宜，制动良好。2、冲孔时，非作业人员不得进入冲击区范围内。当检测钻孔或其它近孔
11、口作业时，应停止冲击钻作业。3、提升钻头到接近护筒底缘时，应减速平稳提升。安全培训安全培训13 （三）旋转钻机造孔的安全规定（三）旋转钻机造孔的安全规定 1、旋转钻机进钻时，高压胶管下不得站人。2、水龙头与胶管连接处应用双夹卡住。3、钻机旋转时不得提升钻杆。4、加接钻杆时，连结螺栓严禁用普通螺栓代替。三、人工挖孔桩基础施工安全措施三、人工挖孔桩基础施工安全措施 （一）人工挖孔桩的安全技术措施（一）人工挖孔桩的安全技术措施 1、人工挖孔必须是按从上到下、先中间后四边的顺序开挖，并按设计桩径加2倍护壁厚度控制截面尺寸，开挖截面尺寸允许误差不超过30mm。2、弃土装入吊桶或罗筐内，其垂直运输由孔口安
12、装的支架、电葫芦等，用1020KN慢速卷扬机提升至孔外；如果孔较浅时，也可用辘轳人工提升。注意吊钩必须要有闭锁功能的保险装置。安全培训安全培训14 3、吊桶或罗筐中装土不应装满，提升过程中严禁钢丝绳、吊桶或罗筐抖（晃）动，以免吊桶或罗筐中土料撒出掉入孔内伤及孔下作业人员。4、直径大于1.2m以上的桩孔开挖，应设护壁，挖一节浇一节混凝土护壁，以保证孔壁稳定和操作安全。对直径较小不设护壁的桩孔，应采用钢筋护壁，随挖随下，并用6mm钢筋按桩孔直径作成圆形钢筋圈，随挖桩孔随将钢筋圈以间距10cm一道固定在孔壁上，并用快硬早强水泥砂浆抹孔壁，厚度约3cm，形成钢筋网护壁，以确保孔下作业人员安全。5、多桩
13、孔开挖时，应采用间隔挖孔方法，以减少水的渗透和防止土体滑移。6、扩底部分应先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。已扩底的桩，要尽快浇灌桩身混凝土，不能很快浇灌的桩，应暂不扩底，以防扩大头塌方。安全培训安全培训15 7、对于挖孔过程中有大量地下水涌出，不能保证正常挖孔作业时，可在一侧挖集水坑用高扬程潜水泵将水排出桩孔外。8、人工挖孔桩原则上严禁放炮，以防振塌护壁造成事故。如需进行爆破作业，须经项目技术负责人确认，并严格控制炸药用量，不得使用火雷管。9、通风及照明基本措施：挖孔至4m以下时，应根据勘察设计并结合实际的地质情况，注意检查孔内作业面是否有沼气等有毒有害气体存在，以便于及时
14、采取有效的安全技术措施。针对存在沼气等有毒有害气体的挖孔桩作业，下井前应先对孔内进行通风稀释，经检测并采取有效通风措施确保孔内有毒有害气体含量达到允许范围（CH4：0.5%；CO：30mg/m3；CO2：0.5%）内或达到作业人员感到舒适的浓度，方可下井作业。安全培训安全培训16 挖孔深度超过10m时，应采取机械强制通风。挖孔深度大于15m时，不宜采用人工挖孔。挖孔桩孔内照明设置为防水防爆型灯具，采用12V低电压用防水绝缘电缆引下。（二）人工挖孔桩的安全要求（二）人工挖孔桩的安全要求 1、参加挖孔的工人，事先必须检查身体，凡患有精神病、高血压、心脏病、癫痫病及聋哑人等不能参加施工。2、非机电人
15、员不允许操作机电设备。翻斗车、电焊机和电葫芦等应由专人负责操作。3、每天上班前及施工过程中，应随时注意检查辘轳轴、支腿、绳、挂钩、保险装置和吊桶等设备的完好程度，发现有破损现象时，应及时修复或更换。安全培训安全培训17 4、现场施工人员必须带安全帽，井下人员工作时，井上配合人员不能擅离职守。孔口边1m范围内不得有任何杂物，堆土应离孔口边1.5m以外。5、井孔上、下应设可靠的通话联络，如对讲机等。孔口处安全梯应挂设牢固。6、挖孔作业人员下班休息，孔口必须设盖防护，孔口围圈应高出地面30cm以上，并设80cm高以上的护身栏杆。7、正在开挖的井孔，每天上班开挖作业前，应对井壁、混凝土支护、井中空气等
16、进行检查，发现异常情况，应采取安全措施后，方可继续施工。8、夜间一般禁止挖孔作业，如需夜班进行作业必须悬挂示警红灯，并有专人现场指挥和进行安全检查与监督。9、孔底需抽水，应在挖孔作业人员上地面以后再进行。10、孔底挖孔作业人员应轮班作业，每班连续作业时间不宜超过4h。安全培训安全培训18 四、吊装作业施工安全技术四、吊装作业施工安全技术 吊装作业是指建筑施工中的结构安装和设备安装工程。由于起重吊装作业是专业性较强且危险性较大的工作，容易发生伤亡事故。所以在建筑施工安全检查标准（JGJ59-99）中，专门制定了“起重吊装安全检查评分表”，意在加强和重视吊装作业的安全工作。桥梁施工过程中，涉及吊装作业较多，如桩基础钢筋笼的吊装就位，承台、墩台及现浇梁模板的安装和拆除，混凝土的浇注等都可能涉及到吊装作业。所以，想借这个机会，针对吊装作业的相关知识和大家一起学习一下。安全培训安全培训19 （一）吊装作业吊点的选择（一）吊装作业吊点的选择 1、在吊运机械设备、构件时吊点位置应采用原设计的吊耳或吊环起吊。2、吊运的设备或物件没有吊耳或吊环时，可在设备两端四个点上捆绑吊索，然后根据设备的形状通过适当
