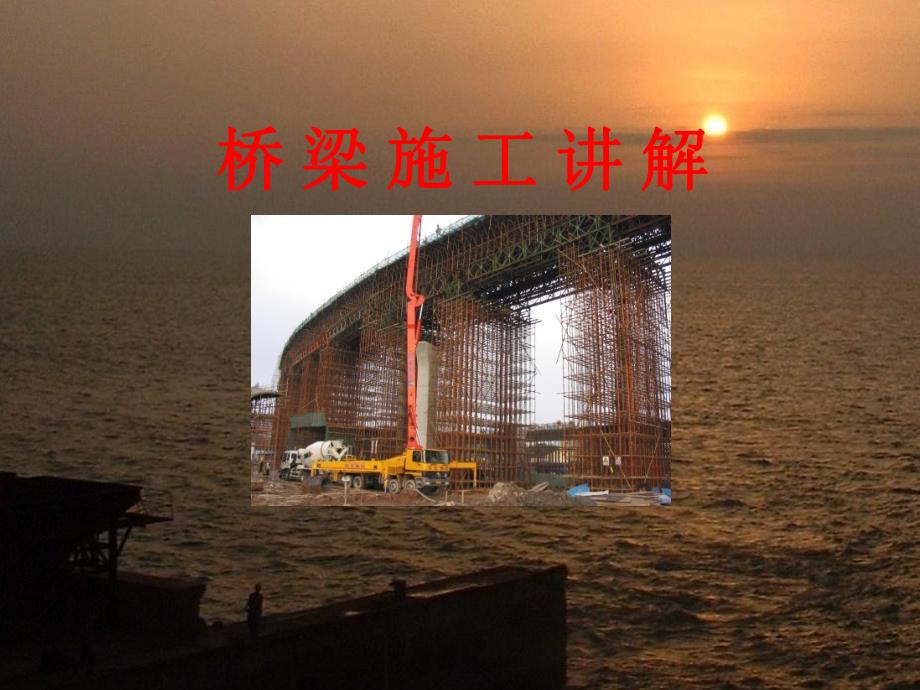

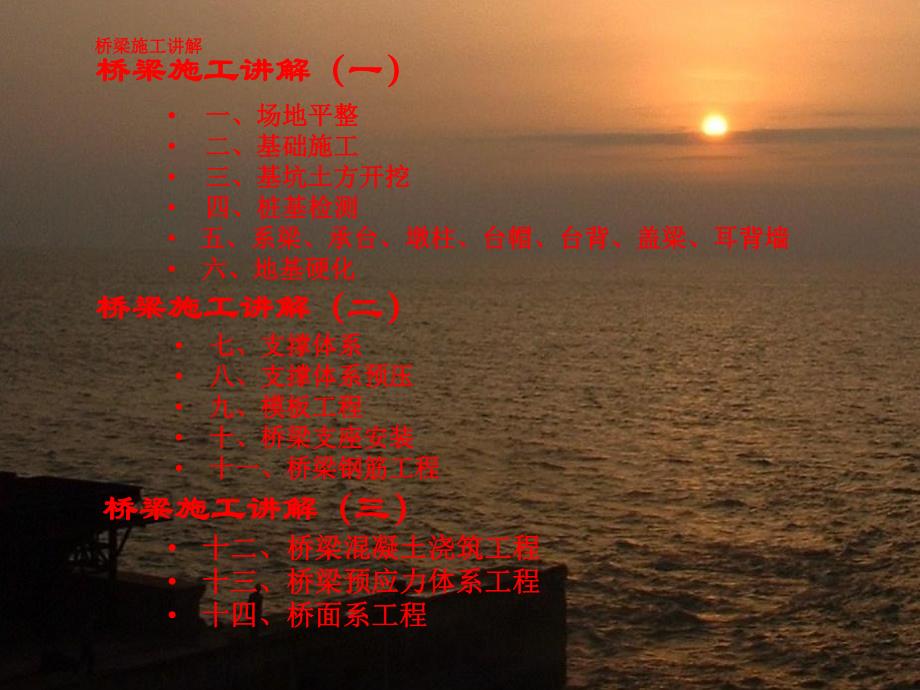

1、桥桥 梁梁 施施 工工 讲讲 解解桥梁施工讲解桥梁施工讲解十二、桥梁混凝土浇筑工程十二、桥梁混凝土浇筑工程十三、桥梁预应力体系工程十三、桥梁预应力体系工程十四、桥面系工程十四、桥面系工程七、支撑体系七、支撑体系八、支撑体系预压八、支撑体系预压九、模板工程九、模板工程十、桥梁支座安装十、桥梁支座安装十一、桥梁钢筋工程十一、桥梁钢筋工程 一、场地平整一、场地平整 二、基础施工二、基础施工 三、基坑土方开挖三、基坑土方开挖 四、桩基检测四、桩基检测 五、系梁、承台、墩柱、台帽、台背、盖梁、耳背墙五、系梁、承台、墩柱、台帽、台背、盖梁、耳背墙六、地基硬化六、地基硬化桥梁施工讲解（一）桥梁施工讲解（一）

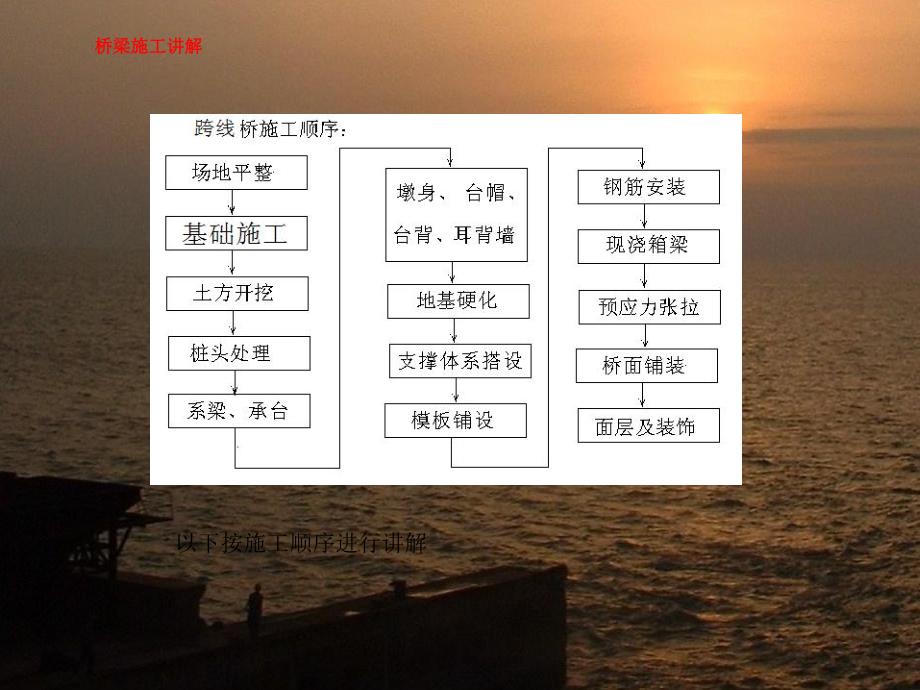

2、桥梁施工讲解（二）桥梁施工讲解（二）桥梁施工桥梁施工讲解（三）讲解（三）桥梁施工讲解桥梁施工讲解以下按施工顺序进行讲解桥梁施工讲解桥梁施工讲解 一、场地平整一、场地平整桥梁施工讲解桥梁施工讲解 一、场地平整工程不论大小，进场后都要对场地平整，对场地进行综合布置，留足主体工程施工空间。对于市政工程，一般场地狭小，受多种因素制约，布置场地合理性更重要。场地平整后，才能够适应机械施工，只有场地良好，才能发挥机械效益，减少人工，在许多大型工程中，先修高标准道路，其实质是节约，而不是浪费。桥梁施工讲解桥梁施工讲解施工先修路，施工先修路，没有可靠的没有可靠的路怎么用大路怎么用大型机械施工型机械施工桥梁施工
3、讲解桥梁施工讲解如大桥南路高架桥，桥面跳仓，一个梁段作为一个施工场地。桥梁施工讲解桥梁施工讲解 二、基础施工二、基础施工桥梁施工讲解桥梁施工讲解 二、基础施工在桥梁中，基础通常用桩基础。桩基础有多种形式，大型桥梁常用灌注桩和挖孔桩。下面介绍灌注桩和挖孔桩，其它桩形不介绍。桥梁施工讲解桥梁施工讲解（一）、钻孔灌注桩在工程中，钻孔灌注桩用得较多，有成熟的施工经验，对水下工程施工，依然是以钻孔灌注桩为主。1、工艺流程钻机定位 桩位定位 埋设护筒 钻进成孔 泥浆循环 泥浆处理 废浆外运 废浆排放 注入新泥浆 第一次清孔 测孔底沉渣 钻机移位 安放钢筋笼 制作钢筋笼 下导管 第二次清孔 测孔底沉渣 安放
4、隔水塞 浇筑砼 砼 起拔护筒 凿去浮浆 桥梁施工讲解桥梁施工讲解场地环境污染严重场地环境污染严重桥梁施工讲解桥梁施工讲解 2、钻孔灌注桩施工要点钻孔灌注桩施工要点（1）、成孔质量的控制、成孔质量的控制采取隔孔施工程序采取隔孔施工程序确保桩身成孔垂直精度确保桩身成孔垂直精度确保桩位、桩顶标高和成孔深度确保桩位、桩顶标高和成孔深度检查钢筋笼制作质量和吊放质量检查钢筋笼制作质量和吊放质量灌注水下混凝土前泥浆的制备和第二灌注水下混凝土前泥浆的制备和第二次清孔次清孔桥梁施工讲解桥梁施工讲解（2）、成桩质量的控制成桩质量的控制要要严格检查验收进场原严格检查验收进场原材料材料的质保的质保书，书，对对不合格的
5、不合格的材料，严禁材料，严禁用于混凝土灌注桩。用于混凝土灌注桩。复核配合比和混凝土和易性复核配合比和混凝土和易性在在混凝土灌注时应加强对混凝土搅拌时混凝土灌注时应加强对混凝土搅拌时间和混凝土坍落度的间和混凝土坍落度的控制控制桥梁施工讲解桥梁施工讲解 桩基工程属隐蔽项目，质量检查比较困难。所以加强桩基工程检测是一个手段，要所以加强桩基工程检测是一个手段，要保证钻孔灌注桩的施工质量，其关键还在保证钻孔灌注桩的施工质量，其关键还在于人。强调现场管理人员要有高度责任心，于人。强调现场管理人员要有高度责任心，以防为主，对桩基各个施工环节要充分重以防为主，对桩基各个施工环节要充分重视并精心施工，只有这样桩
6、基的质量控制视并精心施工，只有这样桩基的质量控制才能得到保证。才能得到保证。桥梁施工讲解桥梁施工讲解灌注桩旋挖机成孔旋挖灌注桩桩径100cm，桩间间距20cm，有效桩长20.5m。（二）、旋挖灌注桩旋挖灌注桩旋挖灌注桩与钻孔灌注桩相比仅是成孔工艺不同，从环境保护看有较强优越性，在市政工程中被广泛使用。1、旋挖灌注桩施工要求（1）、工艺流程：测量放线埋设护筒桩机就位（钢筋笼制作）挖孔至终孔钢筋笼按放砼导管按放浇筑砼桥梁施工讲解桥梁施工讲解浇筑桩混凝土浇筑桩混凝土（2）、桩施工时应保证垂直度，偏差小于0.5%，桩位应许偏差不大于50mm。（3）、钢筋笼制作允许偏差：主筋间距允许偏差10mm，箍筋间
7、距及螺旋筋螺距20mm钢筋笼直径100mm。（4）、钢筋笼搬运和吊装时，应防止变形，按放要对准孔位，避免碰撞孔壁，就位后应立即固定。（5）、支护桩施工应采用隔一跳一施工，应在砼浇筑结束24小时后进行相邻桩的成孔施工。桥梁施工讲解桥梁施工讲解（三）、人工挖孔灌注桩人工挖孔灌注桩因为承载力大，施工方便迅速，成桩质量比较容易控制和保证等原因，得到了广泛的应用。单桩承载力很高，是一种非挤土桩。可适用于除淤泥和淤泥质土的各种地层。特别是桩长在10米左右、土质好的情况下是最适合、最经济的。缺点是、持力层地下水位以下难以成孔、需要大量劳动力。、挖孔过程中有一定的危险，容易塌孔造成严重后果。桥梁施工讲解桥梁施
8、工讲解在我的工程记录中，人工挖孔最深达40米，创南京之最。桥梁施工讲解桥梁施工讲解 挖孔桩水洗混凝土实例由检测报告及芯样照片可见，该工程桩基上部小部分混凝土芯样基本完整，但不密实，下部大部分混凝土芯样完全不成形，呈松散样，是典型的水洗混凝土。经分析：是人工挖孔成孔后，没有及时封底和浇筑混凝土。浇筑混凝土之前又没有有效地清除孔内积水，又没有采取有效地施工措施，就向孔内浇筑混凝土，造成混凝土被孔内积水所洗，石子下沉，水泥浆上浮，造成后果是该工程桩全部报废。因此桩不能作为承载桩。钻孔芯样照片钻孔芯样照片桥梁施工讲解桥梁施工讲解 三、基坑土方开挖三、基坑土方开挖桥梁施工讲解桥梁施工讲解 三、基坑土方开
9、挖。1、按图纸要求测放基础中心桩，定出基础的纵横轴线控制桩，控制桩应尽可能布置在不受基坑开挖影响的位置，设置攀线桩，作以后检查复核的依据。严格控制承台的平面尺寸和标高。桥梁施工讲解桥梁施工讲解2、开挖由人工配合挖掘机，开挖至基底预留20cm由人工配合机械进行清理，桩头部位由人工开挖，防止对桩基造成机械性损伤。开挖过程中结合实际地质情况做适当放坡处理，避免坑壁坍塌。3、基坑避免超挖，已经超挖或松动的部分要清除，底部进行夯实处理，可将凿除桩头的废料铺于坑底，整平夯实,保证基底有一定的承载力，防止在钢筋绑扎、模板支立及混凝土浇筑过程中发生沉降。桥梁施工讲解桥梁施工讲解4、桩身嵌入桥台基础内的尺寸按设
10、计要求，在嵌入桩身上作好凿除标志线，按规定标高凿除桩顶，保证其桩身砼的完好性。5、当开挖基坑桩暴露后，立即量测各基础桩的平面位置，标高，并作好隐蔽工程记录。桥梁施工讲解桥梁施工讲解 四、桩基检测四、桩基检测 桥梁施工讲解桥梁施工讲解四、桩基检测四、桩基检测 高应变法桥梁施工讲解桥梁施工讲解检测方法及检测目的检测方法检 测 目 的单桩竖向抗压静载试验确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身内力及变形测试，测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果单桩竖向抗拔静载试验确定单桩竖向抗拔极限承载力；判定竖向抗拔承载力是否满足设计要求；通过桩身内力及变形
11、测试，测定桩的抗拔摩阻力单桩水平静载试验确定单桩水平临界和极限承载力，推定土抗力参数；判定水平承载力是否满足设计要求；通过桩身内力及变形测试，测定桩身弯矩和挠曲 桥梁施工讲解桥梁施工讲解检测方法及检测目的检测方法检 测 目 的钻芯法检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判定或鉴别桩底岩土性状，判定桩身完整性类别低应变法检测桩身缺陷及其位置，判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力声 波 透 射法检测灌注桩桩身混凝土的均匀性、桩身缺陷及其位置，判定桩身完整性类别桥梁施工讲解桥梁施工讲解 工程基桩检测数
12、量表规范要求单桩竖向抗压静载试验单桩竖向抗拔静载试验高应变法低应变法声波透射法检测规范JGJ 10620033.3.5JGJ 10620033.3.8JGJ 10620033.3.6 GB50202-20025.1.8GB50202-20025.1.6检测要求抽 检 数 量不 应 少 于总 桩 数 的1%，且不少于3根；当 总 桩 数在 5 0 根 以内 时，不应少于2根检测数量不应少于总桩数的1%，且不少于3根高应变法也可作为第3.3.5条规定条件下单桩竖向抗压承载力验收检测的补充。抽检数量不宜少于总桩数的5%，且不得少于5根。100%对砼预制桩及地下水位以上且终孔后经过检验的灌注桩,检测数
13、量不应少于总桩数的10%，且不少于10根,每个柱子承台下不得少于1根.桥梁施工讲解桥梁施工讲解五、系梁、承台、五、系梁、承台、墩柱、台帽、台背、墩柱、台帽、台背、盖梁、耳背墙盖梁、耳背墙桥梁施工讲解桥梁施工讲解 五、系梁、承台、墩柱、台帽、台背、盖梁、耳背墙测放中心测放中心线线、轴线、边线轴线、边线验收验收钢材进场、验钢材进场、验收、试验收、试验绑扎钢筋、绑扎钢筋、安装安装立侧模及内外立侧模及内外支撑支撑浇筑砼浇筑砼养护、验收养护、验收验收验收联系砼联系砼该部分统称为桥梁下部结构,工艺流程相同,通俗讲就是钢筋、模板、混凝土。桥梁施工讲解桥梁施工讲解系梁墩柱盖梁盖梁桥梁施工讲解桥梁施工讲解承台、
14、墩钢筋承台、双支墩承台钢筋墩柱桥梁施工讲解桥梁施工讲解 1、钢筋制作、绑扎1）将垫层表面清扫干净，在垫层上弹出控制边线，按施工图将钢筋排列整齐，以保证成型钢筋绑扎规范。2）为了保证面层钢筋位置正确不下挠，在面层钢筋和下层钢筋之间设置适当的架立钢筋。3）承台、墩柱、盖梁等钢筋三位一体，互相伸入对方。桥梁施工讲解桥梁施工讲解 2、模板施工1）模板采用竹胶板或钢模板，为防止模板接缝漏浆，板与板之间夹海棉胶带，模板底部用砂浆堵缝。2）安装前，在模板上涂刷脱模剂，安装完毕后及时检查构筑体位置（轴线）及几何尺寸是否符合图纸要求。3）模板安装后，对模板的稳定性、支撑、螺杆间距、模板的几何尺寸、拼缝、连接牢固
15、程度等进行全面检查，并做好检查记录，若发现隐患及时处理。桥梁施工讲解桥梁施工讲解3、混凝土采用商品砼、汽车泵泵送浇筑。每层厚度不超过300mm，振捣密实。浇筑要连续进行，中间因故间断时间超过前层砼的初凝时间时，需按施工缝处理。顶面应按要求修整、抹平。安排专人检查支架、模板、钢筋和预埋件稳固情况，发现有松动、变形、移位时及时处理。浇筑过程中，应经常检查砼的质量，作好砼的浇筑记录。砼浇筑完成后要及时进行养生。拆模待砼达到一定强度后进行，拆模时要轻缓，按顺序进行，避免砼被重击而破落和撬坏模板。桥梁施工讲解桥梁施工讲解 六、地基硬化六、地基硬化桥梁施工讲解桥梁施工讲解 六、地基硬化地基处理集合地面道路施工，一次性到位。没有道路要求的部位，用压路机分层碾压密实，填5cm厚碎石垫层，梁体投影面下部位，全部浇筑15cm厚C20混凝土。为避免处理好地基受水浸泡，在四周开挖4030cm的排水沟，排水沟分段开挖形成坡度。桥梁施工讲解桥梁施工讲解 地基处理土基硬化宽度为桥幅宽+12；碾压土基压实度应达到90以上。
