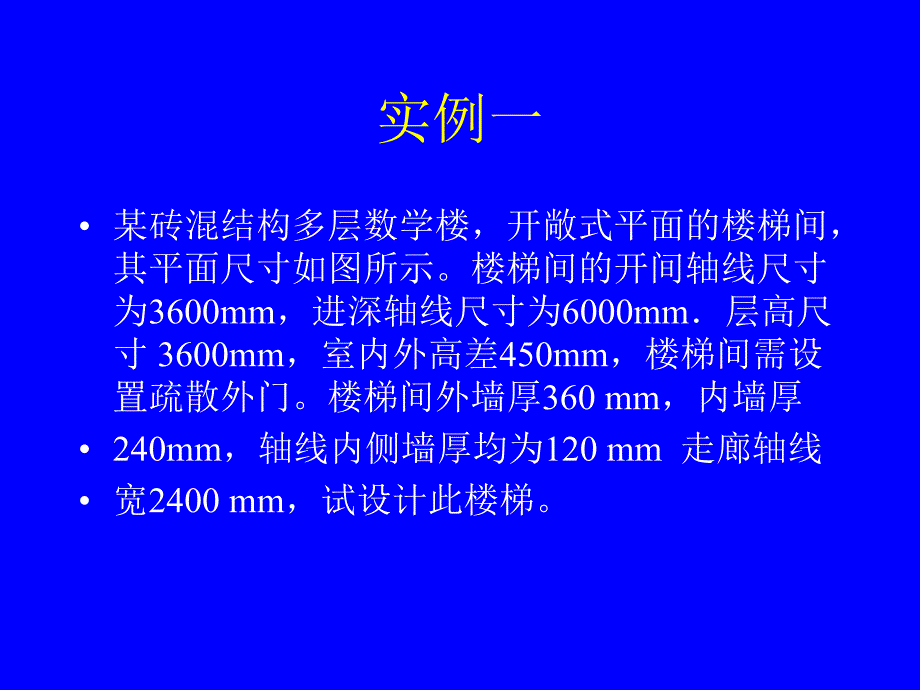

1、实例一 某砖混结构多层数学楼，开敞式平面的楼梯间，其平面尺寸如图所示。楼梯间的开间轴线尺寸为3600mm，进深轴线尺寸为6000mm层高尺寸 3600mm，室内外高差450mm，楼梯间需设置疏散外门。楼梯间外墙厚360 mm，内墙厚 240mm，轴线内侧墙厚均为120 mm 走廊轴线 宽2400 mm，试设计此楼梯。设计步骤(1)确定（假定）楼梯段踏步尺寸b和h。(2)计算每楼层的踏步数N。(3)确定楼梯平面形式和每跑梯段踏步数n。(4)计算楼梯间的净尺寸。(5)开间方向的验算。(6)通行净高的验算。(7)进深方向的验算。实例二 某单元式6层砖混结构住宅楼。封闭式楼梯间平面。开间轴线尺寸为27
2、00 mm，进深轴线尺 寸为5100mm，层高尺寸为2700mm，室内外高差为800 mm，楼梯间首层设疏散外门。楼梯间 外墙厚360mm内墙厚240mm，轴线内侧墙厚 均为120 mm。试设计此楼梯。楼梯构造设计任务书 依下列条件和要求，设计某住宅的钢筋混凝土平行双跑楼梯，一、设计条件 该住宅为三层，层高为3om，楼梯间开间27m、进深54m。底层设有住宅出入口，楼梯间四壁均为普通240mm砖墙承重结构。室内外高差900mm。二、设计要求 1根据以上条件，设计楼梯段宽度 2确定休息平台宽度。3经济合理地选择结构支承方式。4设计栏杆形式及尺寸。三、图纸要求 1用一张2号图纸绘制楼梯间顶层、二层、底层平面团和剖面团，比例1：50（参考比例）。2绘制23个节点大样图，比例1：51：10（参考比例），反映楼梯各部构造（包括踏步、栏杆、扶手等）3.简要说明所设计方案及其构造做法。4全部用铅笔完成，要求字迹工整，所有线条、材料图例等均应符合制图标准。（也可计算机绘制）5.列出设计计算过程。
