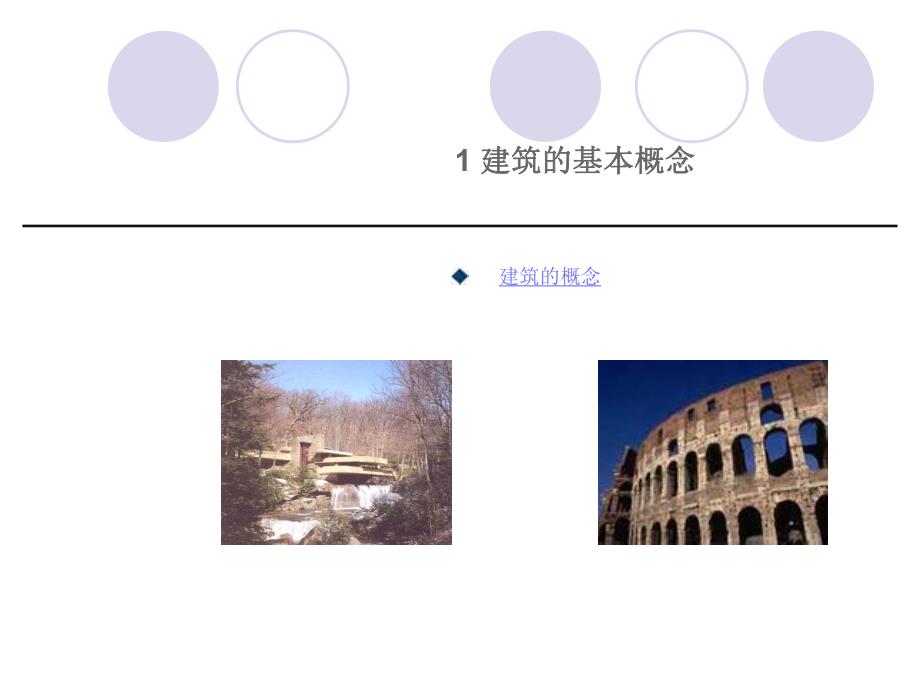

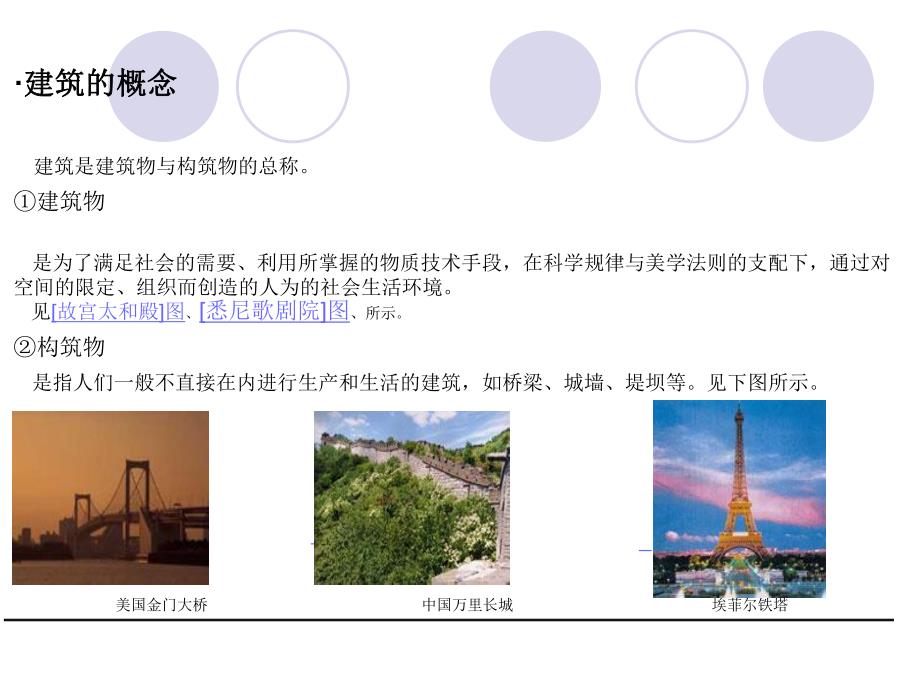

1、 一民用建筑设计概论 1 建筑的基本概念建筑的基本概念 建筑的概念建筑的概念建筑的概念 建筑是建筑物与构筑物的总称。建筑物是为了满足社会的需要、利用所掌握的物质技术手段，在科学规律与美学法则的支配下，通过对空间的限定、组织而创造的人为的社会生活环境。见故宫太和殿图、悉尼歌剧院图、所示。构筑物是指人们一般不直接在内进行生产和生活的建筑，如桥梁、城墙、堤坝等。见下图所示。美国金门大桥中国万里长城埃菲尔铁塔太和殿太和殿，俗称金銮殿，位于紫禁城南北主轴线的显要位置，明永乐十八年（1420年）建成，称奉天殿。嘉靖四十一年（1562年）改称皇极殿。清顺治二年（1645年）改今名。自建成后屡遭焚毁，又多次重
2、建，今天所见为清代康熙三十四年(1695年)重建后的形制。太和殿面阔11间,进深5间，建筑面积2377.00，高26.92m，连同台基通高35.05m，为紫禁城内规模最大的殿宇。其上为重檐庑殿顶，屋脊两端安有高3.40m、重约4300k的大吻。檐角安放10个走兽，数量之多为现存古建筑中所仅见。太和殿的装饰十分豪华。檐下施以密集的斗栱，室内外梁枋上饰以和玺彩画。门窗上部嵌成菱花格纹，下部浮雕云龙图案，接榫处安有镌刻龙纹的鎏金铜叶。殿内金砖铺地，明间设宝座，宝座两侧排列6根直径1.00m的沥粉贴金云龙图案的巨柱，所贴金箔采用深浅两种颜色，使图案突出鲜明。宝座前两侧有四对陈设：宝象、甪（音录）端、仙
3、鹤和香亭。宝象象征国家的安定和政权的巩固；甪端是传说中的吉祥动物；仙鹤象征长寿；香亭寓意江山稳固。宝座上方天花正中安置形若伞盖向上隆起的藻井。藻井正中雕有蟠卧的巨龙，龙头下探，口衔宝珠。太和殿前有宽阔的平台，称为丹陛，俗称月台。月台上陈设日晷、嘉量各一，铜龟、铜鹤各一对，铜鼎18座。龟、鹤为长寿的象征。日晷是古代的计时器，嘉量是古代的标准量器，二者都是皇权的象征。殿下为高8.13m的三层汉白玉石雕基座，周围环以栏杆。栏杆下安有排水用的石雕龙头，每逢雨季，可呈现千龙吐水的奇观。明清两朝24个皇帝都在太和殿举行盛大典礼，如皇帝登极即位、皇帝大婚、册立皇后、命将出征，此外每年万寿节、元旦、冬至三大节
4、，皇帝在此接受文武官员的朝贺，并向王公大臣赐宴。清初，还曾在太和殿举行新进士的殿试，乾隆五十四年（1789年）始，改在保和殿举行，传胪仍在太和殿举行。太和殿是紫禁城内体量最大、等级最高的建筑物，建筑规制之高，装饰手法之精，堪列中国古代建筑之首。悉尼歌剧院悉尼歌剧院(SydneyOperaHouse)悉尼歌剧院是澳大利亚全国表演艺术中心，又称海中歌剧院。它耸立在新南威尔士州首府悉尼市贝尼朗岬角上，紧靠着世界著名的海港大桥的一块小半岛上，三面环海，南端与市内植物园和政府大厦遥遥相望。建筑造型新颖奇特、雄伟瑰丽，外形犹如一组扬帆出海的船队，也象一枚枚屹立在海滩上的洁白大贝壳，与周围海上景色浑然一体，
5、富有诗意，已成为悉尼的标志。悉尼歌剧院1959年3月破土动工，历时14年，耗资1亿多澳元，1973年10月落成揭幕。英国女王伊丽莎白二世专程前来剪彩。悉尼歌剧院整个建筑占地1.84公顷，长183米，宽118米，高67米，相当于20层楼的高度。它建在一座很高的混凝土平台上。门前大台阶，宽90米，桃红色花岗石铺面。据说是当今世界上最大最长的室外水泥阶梯。整个歌剧院分为三个部分：歌剧厅、音乐厅和贝尼朗餐厅。歌剧厅、音乐厅及休息厅并排而立，建在巨型花岗岩石基座上，各由4块巍峨的大壳顶组成。这些贝壳依次排列，前三个一个盖着一个，面向海湾依抱，最后一个则背向海湾侍立，看上去很象是两组打开盖倒放着的蚌。高低
6、不一的尖顶壳，外表用白格子釉磁铺盖，在阳光照映下，远远望去，既象竖立着的贝壳，又象两艘巨型白色帆船，飘扬在蔚蓝色的海面上，故有船帆屋顶剧?quot;之称。那贝壳形尖屋顶，是由2194块每块重15.3吨的弯曲形混凝土预制件，用钢缆拉紧拼成的，外表覆盖着105万块白色或奶油色的瓷砖。休息室设在壳体开口处，配有大片玻璃墙面，由2000多块高4米，宽2.5米的法国制造的玻璃板镶成，临墙眺望，白天绚丽的悉尼湾风光一览无遗；夜晚市内的万家灯火，尽收眼底。歌剧厅可容纳1547名观众，内部陈设新颖、华丽、考究，为了避免在演出时墙壁反光，墙壁一律用暗光的夹板镶成：地板和天花板用本地出产的黄杨木和桦木制成；弹簧椅
7、蒙上红色光滑的皮套。采用这样的装置，演出时可以有圆润的音响效果。舞台面积440平方米，有转台和升降台。舞台配有两幅法国织造的毛料华丽幕布。一幅图案用红、黄、粉红3色构成，犹如道道霞光普照大地，叫日幕；另一幅用深蓝色、绿色、棕色组成，好象一弯新月隐挂云端，称月幕。舞台灯光有200回路，由计算机控制。还装有闭路电视，使舞台监督对台上、台下情况一目了然。音乐厅装潢华丽，有2690个席位。壳体开口处旁边另立的两块倾斜的小壳顶，形成一个大型的公共餐厅，名为贝尼朗餐厅，每天晚上接纳6000人以上。其它各种活动场所设在底层基座之上。剧院有话剧厅、电影厅、大型陈列厅和接待厅、5个排列厅、65个化妆室、图书馆、
8、展览馆、演员食堂、咖啡馆、酒吧间等大小厅室900多间。歌剧院规模宏大，陈设讲究，演出频繁，除圣诞节和耶稣受难日外，每天开放16小时，平均有10个不同的活动项目，可同时容纳7000余人。歌剧院已成为澳大利亚最热闹的场所，旅游者、观众从早到晚络绎不绝。入夜，到这里来的人，不只是看演出，还来贝尼朗餐厅吃饭和观赏夜景。2.建筑构成要素建筑构成要素 构成要素及分类建筑模数建筑的构成要素及分类建筑的构成要素及分类 建筑物按照它的使用性质，通常可分为：生产性建筑：工业建筑、农业建筑非生产性建筑：民用建筑（1）按照民用建筑的使用功能分类：居住建筑、公共建筑（2）按照民用建筑的规模大小分类：大量性建筑、大型性建
9、筑（3）按照民用建筑的层数分类：低层建筑，多层建筑、高层建筑（4）按民用建筑的耐火等级分类（5）按建筑的耐久年限分类民用建筑的分类构成建筑的基本要素是建筑功能、建筑技术和建筑形象。构成建筑的三个要素彼此之间是辩证统一的关系。建筑的耐火等级分类建筑的耐火等级分类构件的耐火极限建筑构件的耐火极限，是指按建筑构件的时间温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。具体判定条件如下：失去支持能力完整性被破坏丧失隔火作用构件的燃烧性能构件的燃烧性能分为三类：不燃烧体：即用不燃烧材料做成的建筑构件，如天然石材燃烧体：即用可燃或易燃烧的材
10、料做成的建筑构件，如木材等。难燃烧体：即用难燃烧的材料做成的建筑构件，或用燃烧材料做成而用不燃烧材料做保护层的建筑构件，如沥青混凝土构件建筑的耐火等级现行建筑设计防火规范GBJ16-97把建筑物的耐火等级划分成四级，见建筑的耐火等级表所示。一级的耐火性能最好，四级最差。性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。建筑构件的耐火等级建筑构件的耐火等级一级二级三级四级承重墙和楼梯间的墙非燃烧体3.00非燃烧体2.50非燃烧体2.50不燃烧体0.50支承多层的柱非燃烧体3.00非燃烧体2.
11、50非燃烧体2.50不燃烧体0.50支承单层的柱非燃烧体2.50非燃烧体2.00非燃烧体2.00燃烧体梁非燃烧体2.00非燃烧体1.50非燃烧体1.50难燃烧体0.50楼板非燃烧体1.50非燃烧体1.00非燃烧体0.50难燃烧体0.25吊顶（包括吊顶搁栅）非燃烧体0.25非燃烧体0.25难燃烧体0.15燃烧体屋顶的承重构件非燃烧体1.50非燃烧体0.50燃烧体燃烧体疏散楼梯非燃烧体1.50非燃烧体1.00非燃烧体1.00燃烧体框架填充墙非燃烧体1.00非燃烧体0.50非燃烧体0.50难燃烧体0.25隔墙非燃烧体1.00非燃烧体0.50非燃烧体0.50难燃烧体0.25防火墙非燃烧体4.00非燃烧
12、体4.00非燃烧体4.00非燃烧体4.00建筑的耐久年限建筑的耐久年限 以主体结构确定的建筑耐久年限分为四级：一级建筑：耐久年限为100年以上，适用于重要的建筑和高层建筑。二级建筑：耐久年限为50100年，适用于一般性建筑。三级建筑：耐久年限为2550年，适用于次要的建筑。四级建筑：耐久年限为15年以下，适用于临时性建筑。建筑模数建筑模数 建筑模数是选定的标准尺寸单位，作为建筑物、构配件、建筑制品等尺寸相互协调的基础。基本模数基本模数基本模数的数值规定为100mm，以M表示，即1M=100mm。导出模数导出模数导出模数分为扩大模数和分模数：（1）扩大模数:扩大模数的基数为3M，6M，12M，1
13、5M，30M，60M共6个（2）分模数:分模数的基数为1/10M，1/5M，1/2M共3个模数数列模数数列是以基本模数、扩大模数、分模数为基础扩展成的一系列尺寸.其幅度及适用范围模数数列的幅度模数数列的幅度（1）水平基本模数的数列幅度为1M至20M。（2）竖向基本模数的数列幅度为1M至36M。（3）水平扩大模数数列的幅度：3M为3M至75M；6M为6M至96M；12M为12M至120M；15M为15M至120M；30M为30M至360M；60M为60M至360M，必要时幅度不限。（4）竖向扩大模数数列的幅度不受限制。（5）分模数数列的幅度：M/10为M/10至2M；M/5为M/5至4M；M/2
14、为M/2至10M。见模数数列表所示。模数数列的适用范围模数数列的适用范围（1）水平基本模数数列：主要用于门窗洞口和构配件断面尺寸。（2）竖向基本模数数列：主要用于建筑物的层高、门窗洞口、构配件等尺寸。（3）水平扩大模数数列：主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。（4）竖向扩大模数数列：主要用于建筑物的高度、层高、门窗洞口尺寸。（5）分模数数列：主要用于缝隙、构造节点、构配件断面尺寸。模数数列（单位：模数数列（单位：mm）基本模数扩大模数分模数1M3M6M12M15M30M60M1/10M1/5M1/2M10030060012001500300060001020501
15、003001020060060020203009003040012001200120040405001500150050506001800180060607002100708002400240024008080900270090100030003000 建筑设计的内容建筑设计的程序3.建筑设计的内容和程序建筑设计的内容和程序建筑设计的内容建筑设计的内容 建筑工程设计是指设计一个建筑物或建筑群所要做的全部工作，一般包括建筑设计、结构设计、设备设计等几个方面的内容。建筑设计建筑设计包括总体设计和个体设计两个方面，一般是由建筑师来完成。结构设计结构设计主要是根据建筑设计选择切实可行的结构方案，进行结
16、构计算及构件设计，结构布置及构造设计等。一般是由结构工程师来完成。设备设计设备设计主要包括给水排水、电气照明、通讯、采暖、空调通风、动力等方面的设计，由有关的设备工程师配合建筑设计来完成。建筑设计的程序建筑设计的程序设计前的准备工作（1）落实设计任务建设单位必须具有上级主管部门对建设项目的批准文件、城市建设部门同意设计的批文，方可向设计单位办理委托设计手续。（2）熟悉设计任务书（3）调查研究、收集必要的设计原始数据设计阶段的划分建筑设计一般分为初步设计和施工图设计两个阶段。大型和重要民用建筑工程在初步设计之前应进行方案设计优选。小型和技术要求简单的建筑工程可以方案设计代替初步设计。建筑工程设计文件编制深度的规定建设1992102号文（1）方案设计阶段（2）初步设计阶段（3）施工图设计阶段 熟悉设计任务书熟悉设计任务书 建设项目总的要求、用途、规模及一般说明。建设项目的组成，单项工程的面积，房间组成，面积分配及使用要求。建设项目的投资及单方造价，土建设备及室外工程的投资分配。建设基地大小、形状、地形，原有建筑及道路现状，并附地形测量图。供电、供水、采暖、空调通风、电讯、消防等设备方面的要
