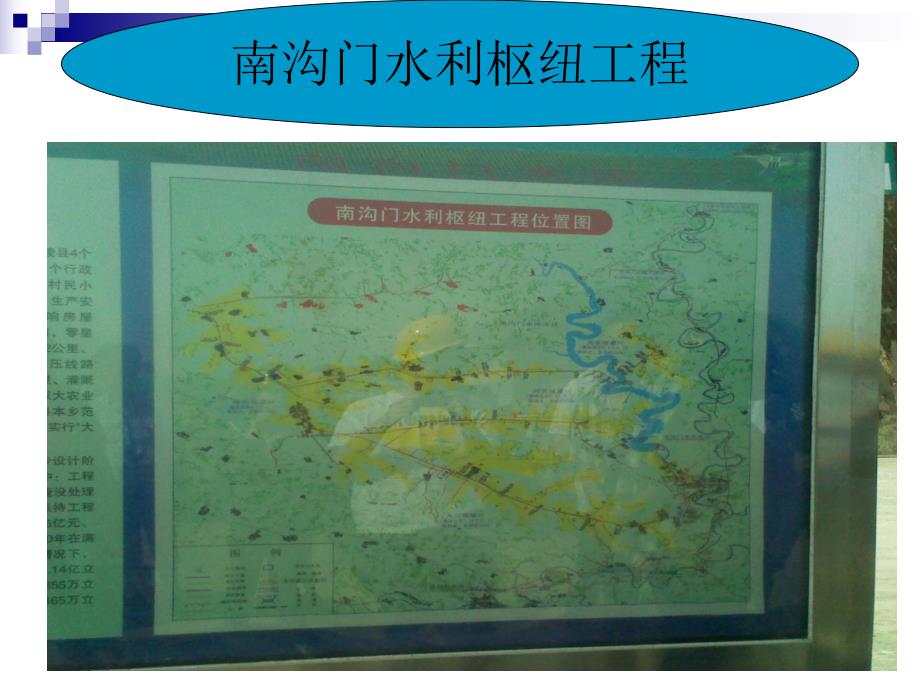

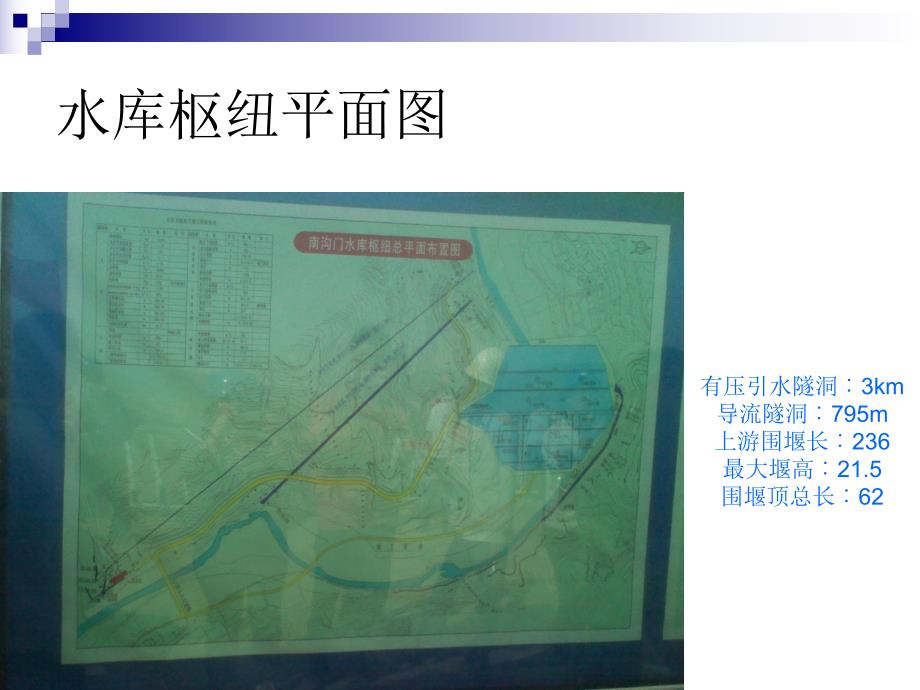

1、水利水电工程施工综合实训 南沟门水利枢纽工程水库枢纽平面图有压引水隧洞3km导流隧洞795m上游围堰长236最大堰高21.5围堰顶总长62均质土坝 坝 长：504.43 上游坝坡1：2.75和13下游坝坡12.5 最大坡底宽351m 坝后式电站电站装机30万kw(2台卧式)供水方式单独供水 围堰上游围堰长236最大堰高21.5围堰顶总长62导流泄洪洞导流泄洪洞长795m断面采用上顶圆拱形下面是矩形，洞子在2009年开始开挖。开挖方式为爆破。溢洪道 溢洪道全长460多米，开挖采用爆破开挖，到底层时要采用预裂爆破浇筑时采用分段浇筑，且在每段的接缝处要预埋止水橡胶，在浇筑时边墙上要预埋钢筋防止混凝土
2、产生裂缝，地板采用滑模浇筑。为防止开挖断面失稳，所以要采用喷锚支护。引水发电洞 引水发电洞进口处一般建在河岸的岸，南沟门水库的引水发电进水口设在U形河岸。断面采用上顶圆拱形下面是矩形，洞长3km。帷幕灌浆施工洞由于从上部灌浆工程量大而且换钻杆时也需要的时间长，所以本工程采用打施工洞，在洞内进行帷幕灌浆。混凝土拌合站拌合站 拌制c20,c25,c30,c35,c40等等级的混凝土。坝面施工机械自卸汽车20t、洒水车2辆、装载机6台、推土机6台、振动式碾压机左岸岸坡衬砌 在岸坡要进行帷幕灌浆，为了增加表面自重防止在灌浆时压力过大破坏岩石，因此岸坡要做衬砌，衬砌厚度为30cm,衬砌的材料是混凝土盖板。听取有关工程报告弃渣坝 工地试验室仪器库区老柏树施工方中水十五局 监理方陕西大安监理公司交通洞为通往截水洞而修建洞长196m.
