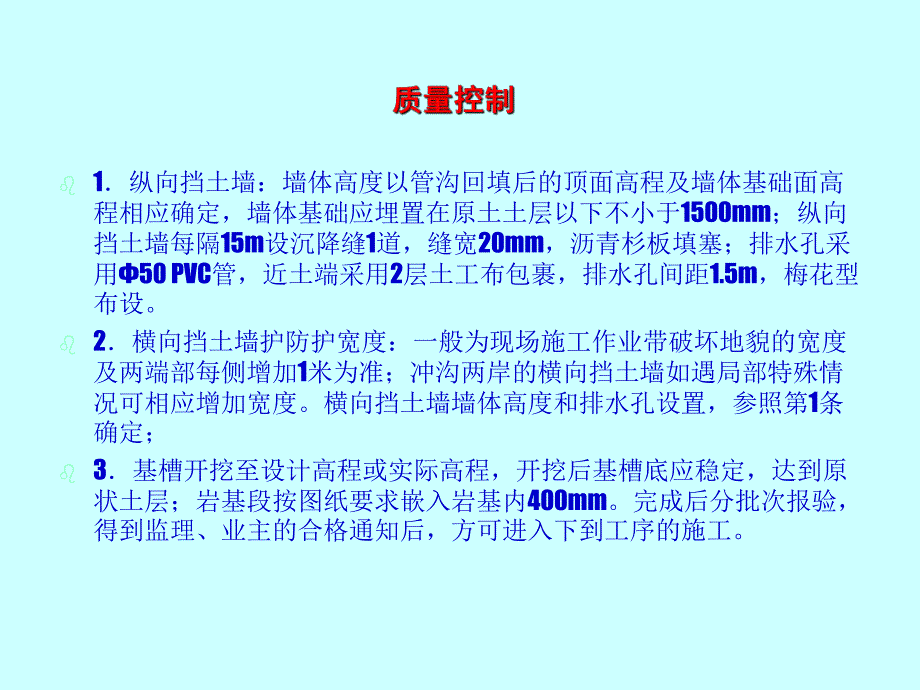

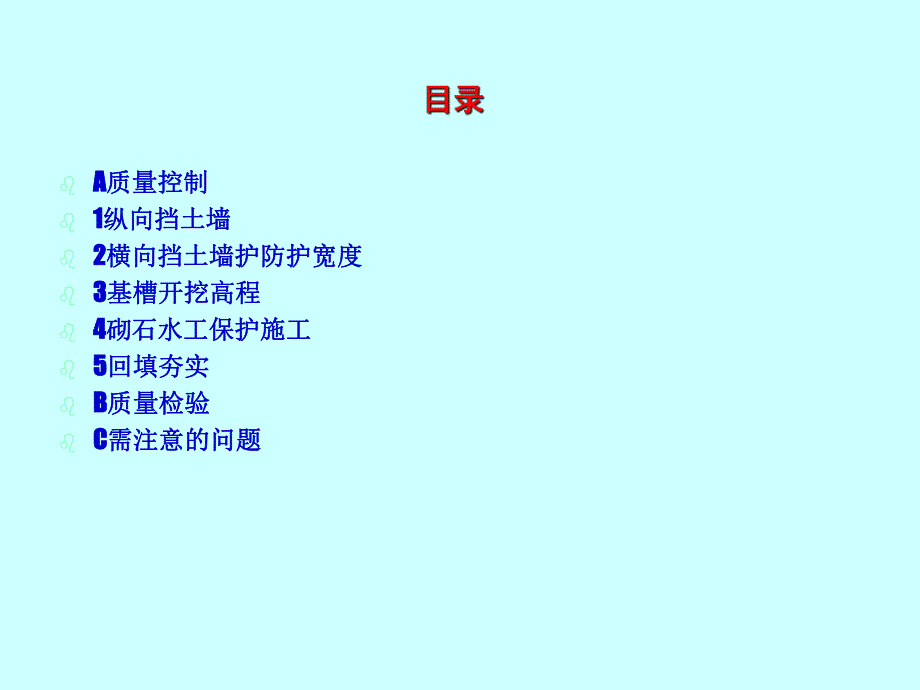

1、bA A质量控制质量控制b1 1纵向挡土墙纵向挡土墙b2 2横向挡土墙护防护宽度横向挡土墙护防护宽度b3 3基槽开挖高程基槽开挖高程b4 4砌石水工保护施工砌石水工保护施工b5 5回填夯实回填夯实bB B质量检验质量检验bC C需注意的问题需注意的问题b1纵向挡土墙:墙体高度以管沟回填后的顶面高程及墙体基础面高程相应确定,墙体基础应埋置在原土土层以下不小于1500mm;纵向挡土墙每隔15m设沉降缝1道,缝宽20mm,沥青杉板填塞;排水孔采用50 PVC管,近土端采用2层土工布包裹,排水孔间距1.5m,梅花型布设。b2横向挡土墙护防护宽度:一般为现场施工作业带破坏地貌的宽度及两端部每侧增加1米为

2、准;冲沟两岸的横向挡土墙如遇局部特殊情况可相应增加宽度。横向挡土墙墙体高度和排水孔设置,参照第1条确定;b3基槽开挖至设计高程或实际高程,开挖后基槽底应稳定,达到原状土层;岩基段按图纸要求嵌入岩基内400mm。完成后分批次报验,得到监理、业主的合格通知后,方可进入下到工序的施工。b包括对浆砌石截水墙、浆砌石实体护坡、浆砌石重力式挡土墙、浆砌石排水沟等的质量检查和控制。b4.1 砌筑砂浆机械搅拌时间自投料完毕起不少于2分钟。砂浆应随拌随用,必须在3h内使用完毕。b4.2 砌筑灰缝厚度宜为20mm30mm,砂浆应饱满。石块之间较大空隙应先填砂浆后再填充石块,不得采用先摆石块后填砂浆的方法施工。b4

3、.3 挡土墙砌筑时应设置拉结石,上下层拉结石位置应错开设置,一般0.7m3至少设有一块拉结石,且同皮内的中距不应大于2m。拉结石的长度,当墙厚400mm时,应与墙厚相等,当墙厚大于400mm,可用两块拉结石内外搭接,搭接长度不应小于150mm,且其中一块长度不应小于墙厚的2/3。b4.4 挡土墙砌筑每34皮自然块石高度应找平一次,毛石的中部厚度不宜小于200mm,外露灰缝不得大于40mm,两个分层高度间错缝不得小于80mm。b4.5 基底土质必须符合设计要求,并严禁扰动;冲沟水保为砌石过水面型式,砌石过水面的块石单块质量不小于100kg;b4.6 砌体轴线及标高应严格控制,随时检查,砌体表面平

4、整、垂直。b4.7 组砌方法正确,砌筑砂浆应饱满密实,配合比准确,搅拌均匀;预留孔标高、尺寸正确,轴线位移及砌体厚度均在误差范围内。b5.1 护岸、护坡施工完成后,墙身砂浆强度达80以上时,应及时进行回填,回填土应分层夯实,密实度应90。b5.2 护坡背后管沟回填土应分层夯实回填,夯实范围为护坡边缘向内5m,另外对护坡砌体与原坡地接合处,必须加强夯实回填处理。b5.3 挡土墙靠近山坡布置时,应将开挖面挖成凹凸不平状;回填时,与开挖面接触约1m左右厚的填料采用砂性土,并仔细夯实。b5.4 在横坡截水墙施工完毕后,其周边松动的及管沟内的回填土必须分层夯填。b5.5 坡顶截水坝(沟)、导流坎根据当地

5、水文网,将水流排入天然水系中。b5.6 河床表面砂卵石层较厚,下部稳定坚硬的基岩较深的河段,回填块石粒径应按照设计要求施工。b5.7 水渠、河流、冲沟段施工时,对破坏的防护工程应及时修补,施工完后,应及时按河床原地貌进行恢复。b1施工材料检验质量控制:水泥、砂、石、钢筋等各种材料必须符合质量标准要求并有出厂合格证,同时申请施工监理抽取样品到指定的检测单位进行复验,检验合格后方可用于本工程施工,不合格的工程材料严禁使用。b2施工中采用的各级别水泥砂浆、混凝土配合比必须采用试验配合比,配合比报告经监理认可签字后方可采用。试验配合比采用重量比,现场采用的计量器具必须准确齐全。b3砼、砂浆搅拌和土建养

6、护用水采用洁净水。每砌筑200250m3取一组砼、砂浆试块6件,其强度试验报告即时送交监理确认。b保证项目b1工程所用原材料必须有产品出厂质量证明书或质量复验报告b(检查设计要求、产品质量证明书和试验报告)b2砌筑砂浆和现浇混凝土工程的试块试压结果、必须满足设计b要求和规范规定(检查试块试压报告)b基本项目b1基坑开挖及回填符合要求(检查数量5%,目测检查(配尺)b2砌体应符合GB 50203的有关规定和设计要求(检查数量5%,目测检查(配尺)b3钢筋绑扎应符合GB 50204的有关规定和设计要求(检查数量5%,目测检查(配尺)b4混凝土蜂窝、孔洞应符合GB 50204的有关规定(检查数量5%,目测检查(配尺)b5构件安装搭垫合适(检查数量5%,目测检查(配尺)
