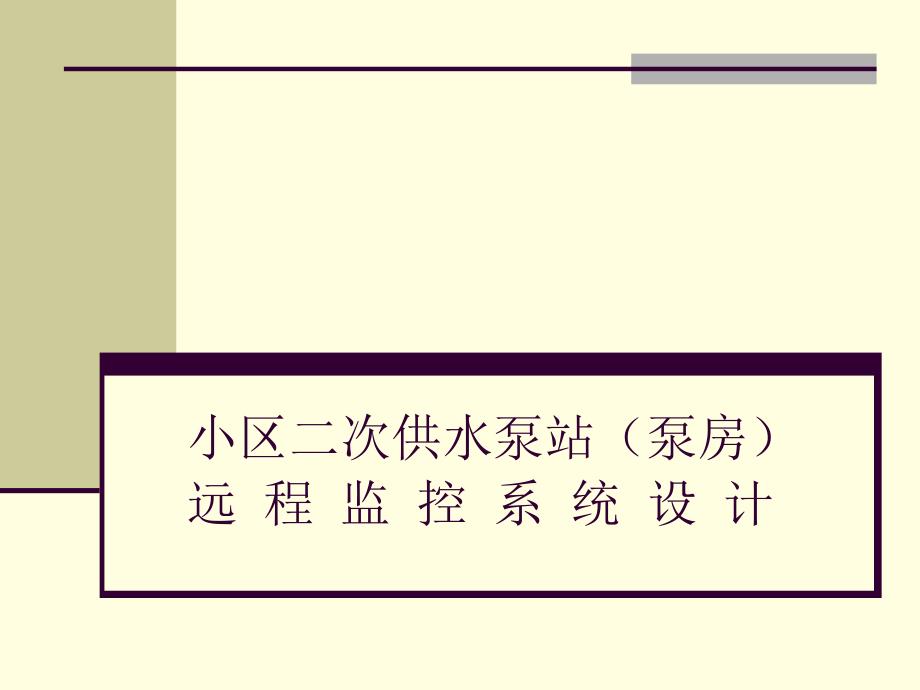

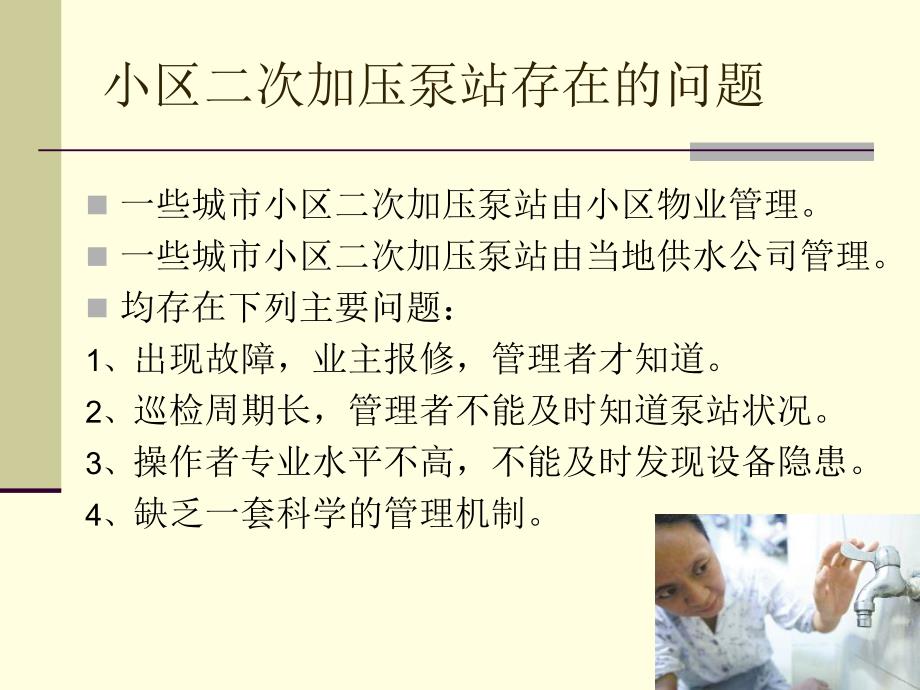

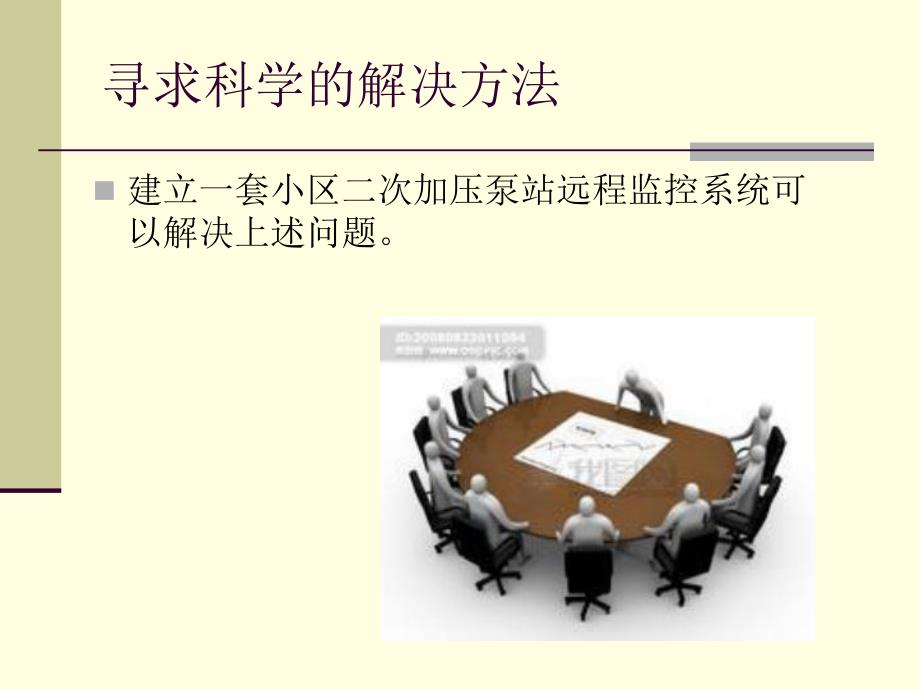

1、小区二次供水泵站（泵房）远 程 监 控 系 统 设 计 小区二次加压泵站存在的问题n一些城市小区二次加压泵站由小区物业管理。n一些城市小区二次加压泵站由当地供水公司管理。n均存在下列主要问题：1、出现故障，业主报修，管理者才知道。2、巡检周期长，管理者不能及时知道泵站状况。3、操作者专业水平不高，不能及时发现设备隐患。4、缺乏一套科学的管理机制。寻求科学的解决方法n建立一套小区二次加压泵站远程监控系统可以解决上述问题。系统规划n水司统管小区加压泵站。n水司建监控总中心，各区建设分监控分中心。n各区下设多个维护中心。n在小区二次加压泵房安装：1、泵站测控终端。2、硬盘录象设备、红外摄像设备。3、
2、红外探测设备。4、巡检管理设备。5、流量计、压力变送器、水位计、水质仪（选项）等。n泵站与监控中心之间采用宽带网络或ADSL网络通信。系统拓扑图水司监控中心区监控分中心区监控分中心维护中心1加压站1加压站2加压站N维护中心N监控中心、分中心、维护中心n主要硬件主要硬件 服务器 计算机 路由器 交换机 大屏幕（选配）n主要软件主要软件 操作系统软件 数据库软件 小区二次加压泵站监控系统软件小区二次加压泵站类型水泥水池加压泵无负压供水设备不锈钢储水罐加压泵泵房需要加装设备n泵站测控终端n红外探测器n红外摄像机n门禁读卡器n远传水表n远传水表n水位变送器n浮子开关n水质变送器泵房核心测控设备n泵站测
3、控终端变频控制柜进站压力蓄水池/箱水位出站压力出站流量出站水质巡检情况安防情况站内视频站内积水情况宽带或ADSL监控（分）中心监控（分）中心泵站测控终端泵电压、泵电流泵房电压、电流、电能泵启停状态、故障状态控制低、中、高压区泵组启停变频控制柜泵站测控终端低压区出口压力、流量中压区出口压力、流量高压区出口压力、流量远传水表压力变送器泵站测控终端水池水位或进站压力水位变送器压力变送器无负压供水泵站测量进站压力有水池、水箱的泵站测量水位泵站测控终端泵站积水位置开关低水位开关高水位开关排污泵控制箱排污泵启停状态远程控制排污泵启停泵站测控终端巡检情况非法进入情况泵房重要工位视频门禁读卡器红外探测器红外摄
4、象机现场可硬盘录象泵站测控终端出站水质余氯变送器此项为选项功能泵站测控终端路由器硬盘录象机主控制器低压区控制器中压区控制器高压区控制器触控PCCAN总线宽带分区测控、维护方便RJ45RJ45COM泵站测控终端主控制器子控制器配置：网口1个、串口4个、CAN口1个 6路AI、12路DI、6路DO型号：DATA-7311负责：嵌入逻辑，管理泵站所有监控数据 1个主控制器可带多个子控制器。配置：串口2个、CAN口1个 8路AI、20路DI、8路DO型号：DATA-7312负责：监控一组水泵，1 4台/组三级监控管理机制区所辖小区加压泵站监控分中心维护中心 一维护中心 N监控中心宽带ADSLGPRS小
5、区二次加压泵站监控系统软件监控中心：本市所有二次加压泵站所有信息均可显示。小区二次加压泵站监控系统软件监控中心：本市所有二次加压泵站所有视频信息均可显示。监控中心：该界面为全市二次加压站报警、及处理情况；分区显示。监控中心监控主界面。小区二次加压泵站监控系统软件小区二次加压泵站监控系统软件各区监控分中心：本区所有二次加压泵站所有信息均可显示。该界面为全区二次加压站报警、及处理情况；分维护中心显示。各区监控主界面小区二次加压泵站监控系统软件监控中心、监控分中心、维护中心都能进入每个泵站的监控操作界面，经过授权才能操作。监控数据与视频信息同界面显示。小区二次加压泵站监控系统软件开发工具：唐山平升组态软件软件接口：OPC可接入调度系统供水信息化系统
