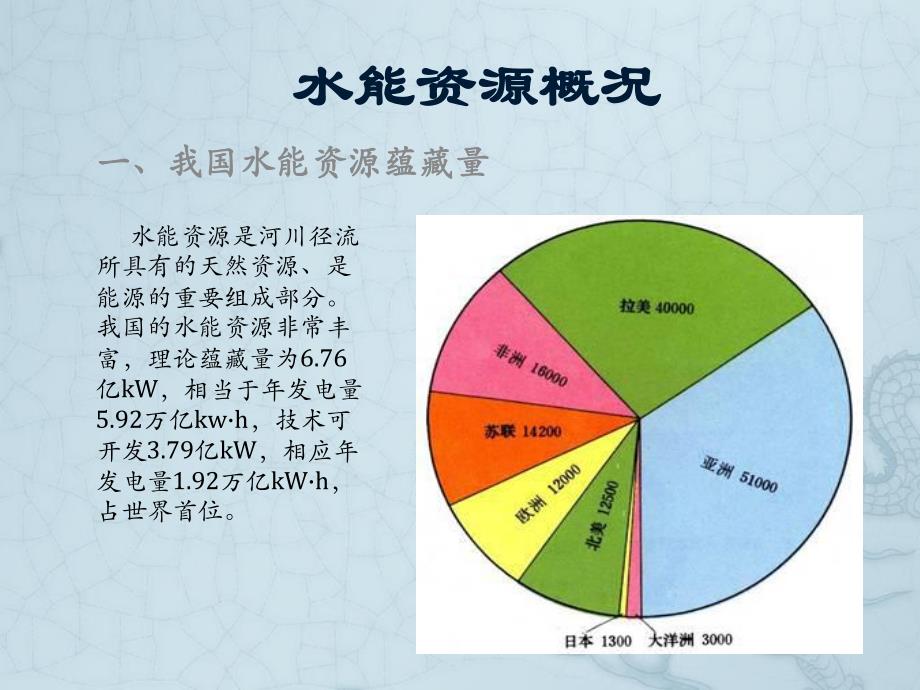

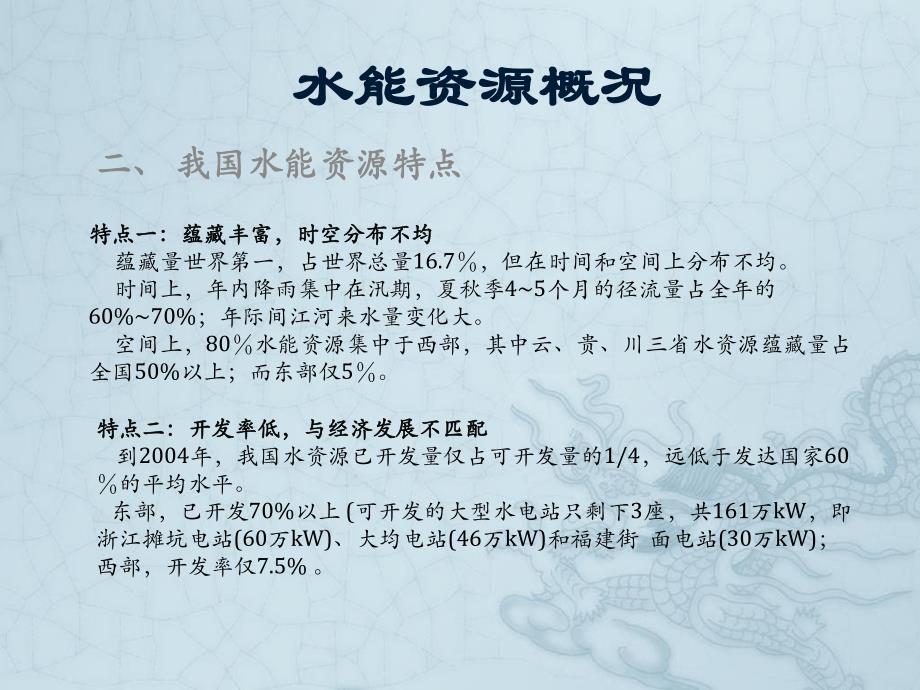

1、水能资源概况水能资源概况一、我国水能资源蕴藏量一、我国水能资源蕴藏量水能资源是河川径流所具有的天然资源、是能源的重要组成部分。我国的水能资源非常丰富，理论蕴藏量为6.76亿kW，相当于年发电量5.92万亿kwh，技术可开发3.79亿kW，相应年发电量1.92万亿kWh，占世界首位。水能资源概况水能资源概况二、二、我国水能资源特点我国水能资源特点特点一：蕴藏丰富，时空分布不均特点一：蕴藏丰富，时空分布不均蕴藏量世界第一，占世界总量16.7，但在时间和空间上分布不均。时间上，年内降雨集中在汛期，夏秋季45个月的径流量占全年的60%70%；年际间江河来水量变化大。空间上，80水能资源集中于西部，其中

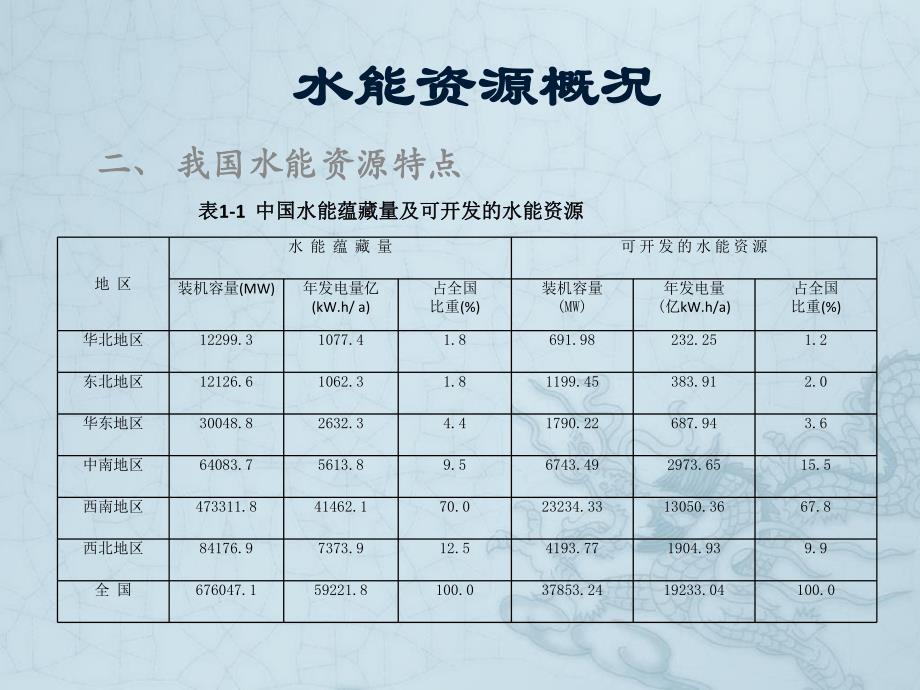

2、云、贵、川三省水资源蕴藏量占全国50%以上；而东部仅5。特点二：开发率低，与经济发展不匹配特点二：开发率低，与经济发展不匹配到2004年，我国水资源已开发量仅占可开发量的1/4，远低于发达国家60的平均水平。东部，已开发70%以上(可开发的大型水电站只剩下3座，共161万kW，即浙江摊坑电站(60万kW)、大均电站(46万kW)和福建街面电站(30万kW)；西部，开发率仅7.5%。水能资源概况水能资源概况二、二、我国水能资源特点我国水能资源特点表表1-1 中国水能蕴藏量及可开发的水能资源中国水能蕴藏量及可开发的水能资源地区水能蕴藏量可开发的水能资源装机容量(MW)年发电量亿(kW.h/a)占全
3、国比重(%)装机容量(MW)年发电量(亿kW.h/a)占全国比重(%)华北地区12299.31077.41.8691.98232.251.2东北地区12126.61062.31.81199.45383.912.0华东地区30048.82632.34.41790.22687.943.6中南地区64083.75613.89.56743.492973.6515.5西南地区473311.841462.170.023234.3313050.3667.8西北地区84176.97373.912.54193.771904.939.9全国676047.159221.8100.037853.2419233.041
4、00.0水能资源概况水能资源概况二、二、我国水能资源特点我国水能资源特点特点三：我国水电资源相对集中在一些高山大河地区，不少水电站的装特点三：我国水电资源相对集中在一些高山大河地区，不少水电站的装机容量超过机容量超过1000MW。长江三峡装机2240万kW，金沙江溪落渡1280万kW。雅鲁藏布江下游墨脱电站，计划开凿40km长的隧洞，引水2000m3/s以上，落差可超过2000m，电站装机可达4500万kW。大型电站，水头高、单机容量大，带来很多技术难题，且淹没损失大，移民数量多。水能资源概况水能资源概况三、我国水电开发状况三、我国水电开发状况我国水电开发有三大特点：1、成绩很大。、成绩很大。
5、突出表现在以下三方面：水电装机容量跃居世界第一，水电建设技术已具世界水平，且初步建立了适应市场经济的、有中国特色的水电开发和建设机制。2、困难不少、困难不少主要是认识不大一致，政策不尽合理，机制有待完善，效益尚需提高。3、前景宏伟:今后1520年是水电建设的良好机遇期(1)西部大开发战略的机遇东部：水能资源占6，开发率大于70；西部：水能资源占78%，开发率仅8。因此，很有必要实施“西电东送”，变资源优势为经济优势。(2)全面建设小康社会对电力的要求；符合电力工业中长期发展规划，提供清洁、优质电能；(3)当前我国经济发展迅速，投资环境良好。水能资源概况水能资源概况三、我国水电开发状况三、我国水
6、电开发状况截止到2006年底，全国水电总装机容量达1.29亿kW。已建和在建的大中型水电站工程有220多座，其中装机100万kW以上的25座；50万kW以上的40座，坝高在100m以上的大坝55座，建成总长度超过500km的水工隧洞，装机10万kW以上的地下厂房水电站25座。在建与准备开工的大中型水电工程包括：三峡、龙滩、小湾、公伯峡、泰安、桐柏、溪洛渡、向家坝、瀑布沟、糯扎渡、锦屏一级、虎跳峡、白鹤滩、锦屏二级、仙游、水布垭等。已建成小水电站4万多座，装机容量达到5000万kW，年发电量达1500亿kWh(技术可开发总小水电水能资源8700万kW，分布在全国1600多个山区县)。小水电主要建
7、设省份包括：浙江、福建、云南、贵州、四川、广东等。水能资源概况水能资源概况四、我国水电事业发展设想四、我国水电事业发展设想第一阶段：第一阶段：20012010年年三峡、龙滩、小湾、公伯峡、水布垭等一大批水电站将建成发电。到2010年，也就是中国开始水电建设100年时，水电装机容量达到1.4亿kw-1.5亿kw，超过美国居世界第一，实现从资源第一大国到生产第一大国的转变；水电的比例从2000年的23%提高到30%左右；第二阶段：第二阶段：2011-2050年年基本完成水电的开发、开发率达到90%左右。这时装机约4.3亿KW；以4500万kW的墨脱电站为代表的十几座500万KW以上的巨型电站基本开
8、发完毕。西电东送的规模超过1.5亿KW；东中部受电区的抽水蓄能电站将得到大规模发展，大库容的蓄能电站建设，也为沿海风电的大量开发，创造有利条件。中国水电技术随着建设达到世界领先水平。进一步由生产数量上的水电第一大国变为真正的、全面的(包括数量、质量、科技、管理、效益各方面)水电第一大国。水力发电的基本原理及其特点水力发电的基本原理及其特点一、水力发电的基本原理一、水力发电的基本原理水力发电水力发电：实际上是利用河流中蕴藏的水能来生产电能。在天然河流上，修建水工建筑物，集中水头，通过一定方式将“载能水”输送到水轮机中，使天然水能可利用水能旋转机械能带动发电机组旋转切割磁力线电能输电线路用户。这种
9、将水能转变为旋转机械能的水力机械，就称为水轮机。水电站就是为实现上述能量的连续转换而修建的水工建筑物及其所安装的水轮发电设备和附属设备的总体。水力发电的基本原理及其特点水力发电的基本原理及其特点二、水力发电的几个要素二、水力发电的几个要素 N水电站出力；Q通过水轮机的流量，Q=V/t，m3/s；H水轮机的工作水头，m；水轮机的效率。E水电在一定时段内发出的电能总量，kwh；电站的平均出力；T出力小时数。水力发电的基本原理及其特点水力发电的基本原理及其特点三、水力发电优缺点三、水力发电优缺点 1、优点：、优点：不耗燃料，成本低廉(尤其是运行成本)；水火互济，调峰灵活；综合利用，多方得益(发电、供
10、水、防洪、养殖、旅游、环境)；可再生能源；环境优美，能源洁净。2、缺点：、缺点：受自然条件影响大；一次性投资大，移民多，工期长；事故后果严重；大型工程对环境、生态影响较大。水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型一、水能资源开发方式一、水能资源开发方式 （一）坝式开发（一）坝式开发 在河流峡谷处，拦河筑坝，坝前壅水，在坝址处集中落差形成水头。优点：筑坝形成水库，可调节流量，电站引用流量大，电站规模也大，水能利用程度充分；缺点：水头受坝高限制，坝工程量大，形成水库会造成库区淹没，投资大，工期长。适用：河道坡降较缓，流量较大，有筑坝建库条件的河段。（二）引水式开发（
11、二）引水式开发 在河流坡降较陡的河段上游，通过人工建造的引水道引水到河段下游集中落差，再经压力管道，引水至厂房。优点：形成水头较高，无水库，不会造成淹没，工程量小，单位造价较低；缺点：水量利用率及综合利用价值较低，装机规模相对前者较小。适用：河道坡降较大、流量较小的山区河段。（三）混合式开发（三）混合式开发 同时采用坝和引水道共同集中落差形成水头的开发方式。（四）潮汐水能开发（四）潮汐水能开发 利用海洋涨、落潮形成的水位差引海水发电的方式。水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型按水头大小：按水头大小：可分为高水头、中水头
12、和低水头水电站。中国通常称水头大于70m为高水头水电站，低于30m为低水头水电站，3070m为中水头水电站。按装机容量大小：按装机容量大小：可分为大型、中型和小型水电站。75万kW以上：为大(1)型；75万25万kW为大(2)型；25万2.5万kW为中型；2.5万0.05万kw为小(1)型；小于0.05万kW为小(2)型。但统计上常将1.2万kW以下作为小水电站。按开发方式：按开发方式：可分为坝式水电站、引水式水电站和混合式水电站三种基本类型。水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型(一一)、坝式水电站、坝式水电站用坝集中
13、水头的水电站称为坝式水电站。1、坝后式水电站、坝后式水电站当水头较大时，厂房本身抵抗不了水的推力，将厂房移到坝后，由大坝挡水。坝后式水电站一般修建在河流的中上游，因为河流中上游一般为山区峡谷地段，允许有一定程度的淹没，故可建高坝，此时集中的水头较大，库容较大，调节性能好。坝后式水电站示意坝后式水电站示意万家寨水电站万家寨水电站举世瞩目的三峡水电站也是坝后式水电站，其装机容量为举世瞩目的三峡水电站也是坝后式水电站，其装机容量为2240万万KW水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型2、河床式电站、河床式电站 一般修建在河道中
14、下游河道纵坡平缓的河段上，为避免大量淹没，建低坝或闸。厂房和坝（闸）一起建在河床上，厂房本身承受上游水压力，成为挡水建筑物的一部分。引用流量大、水头低，水轮机多采用钢筋混凝土蜗壳。适用水头：大中型：25米以下，小型：810米以下。葛州坝水电站葛州坝水电站富春江河床式电站富春江河床式电站水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型（二）、引水式水电站（二）、引水式水电站用引水道集中水头的电站称为引水式水电站。用引水道集中水头的电站称为引水式水电站。1、无压引水电站、无压引水电站引水建筑物是无压的：明渠、无压隧洞等。引水建筑物是无
15、压的：明渠、无压隧洞等。无压引水式水电站无压引水式水电站水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型2.有压引水式电站有压引水式电站引水建筑物是有压的：压力隧洞(pressuretunnel)。主要建筑物：低坝，有压隧洞，调压室，压力水管，厂房，尾水渠。有压引水式水电站有压引水式水电站水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型二、水电站的基本类型二、水电站的基本类型（三）、混合式电站（三）、混合式电站水电站的水头一部分由坝集中，一部分由引水建筑物集中。(四四)、潮汐电站、潮汐电站潮汐：潮汐现象是海
16、水因受日月引力而产生的周期性升降运动，即海水的潮涨潮落。潮汐发电原理：利用潮水涨、落产生的水位差所具有势能来发电的，也就是把海水涨、落潮的能量变为机械能，再把机械能转变为电能（发电）的过程。(五五)、抽水蓄能电站、抽水蓄能电站抽水蓄能：系统负荷低时，利用系统多余的电能带动泵站机组将下库的水抽到上库(电动机+水泵)，以水的势能形式贮存起来；放水发电：系统负荷高时，将上库的水放下来推动水轮发电机组(水轮机+发电机)发电，以补充系统中电能的不足。潮汐发电原理潮汐发电原理黑麋峰抽水蓄能电站黑麋峰抽水蓄能电站水能资源的开发方式及水电站水能资源的开发方式及水电站的基本类型的基本类型三、水电站的组成建筑物三、水电站的组成建筑物（一）挡水建筑物（一）挡水建筑物截断水流，集中落差，形成水库的拦河坝、闸或河床式厂房等水工建筑物，如重力坝、拱坝、土石坝、拦河闸等。（二）泄水建筑物（二）泄水建筑物宣泄洪水或放空水库的建筑物，如溢洪道、溢流坝、放水底孔等。（三）进水建筑物（三）进水建筑物从河道或水库中取水的建筑物，如有压、无压进水口。（四）引水建筑物（四）引水建筑物集中河道落差形成水头和输送发电所需水量的建筑物
