《混凝土结构实体中钢筋保护层厚度检测培训.ppt》由会员分享，可在线阅读，更多相关《混凝土结构实体中钢筋保护层厚度检测培训.ppt（23页珍藏版）》请在第壹文秘上搜索。

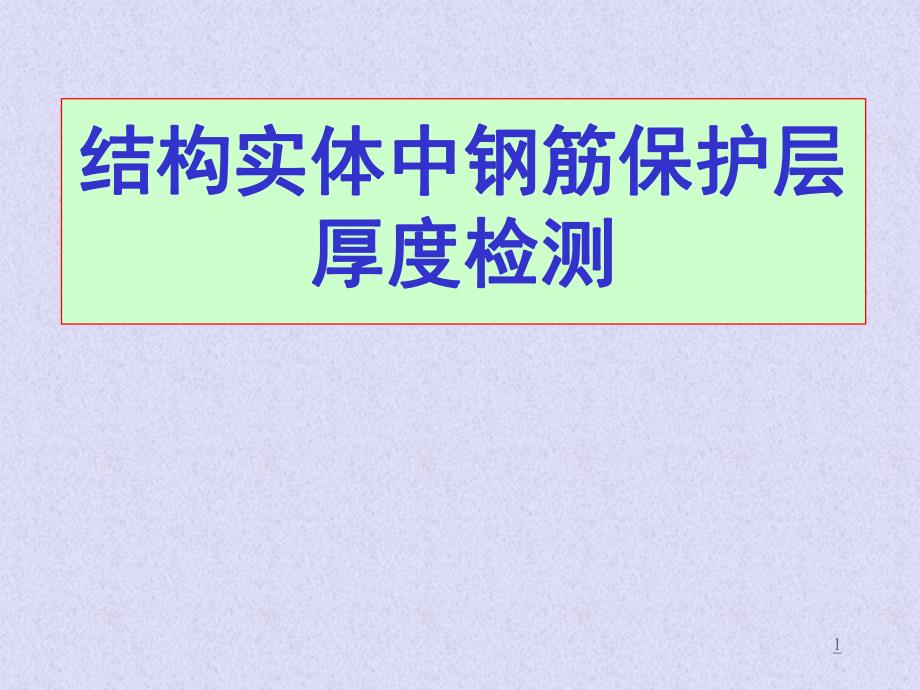

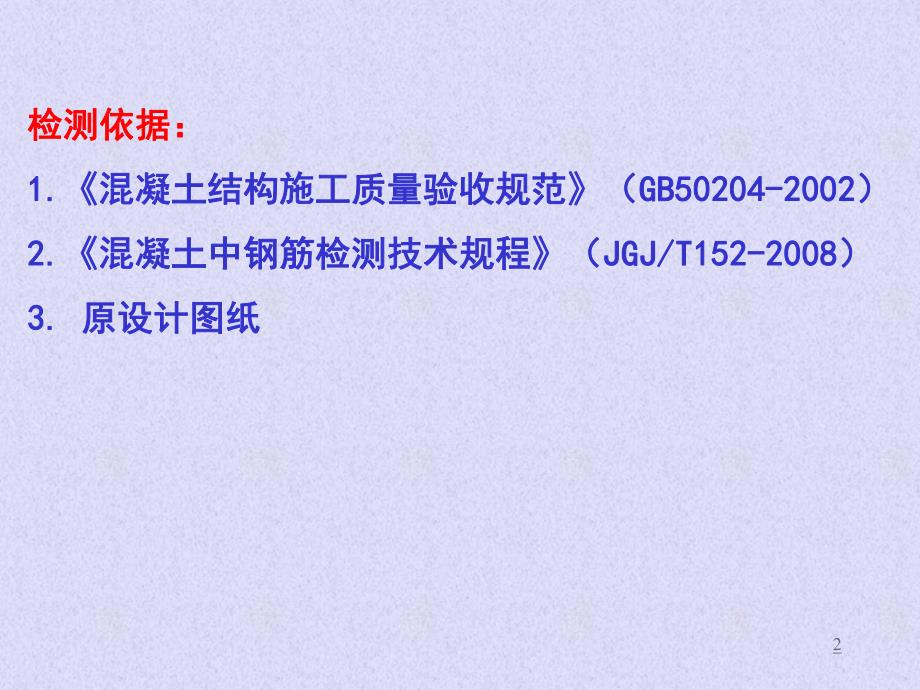

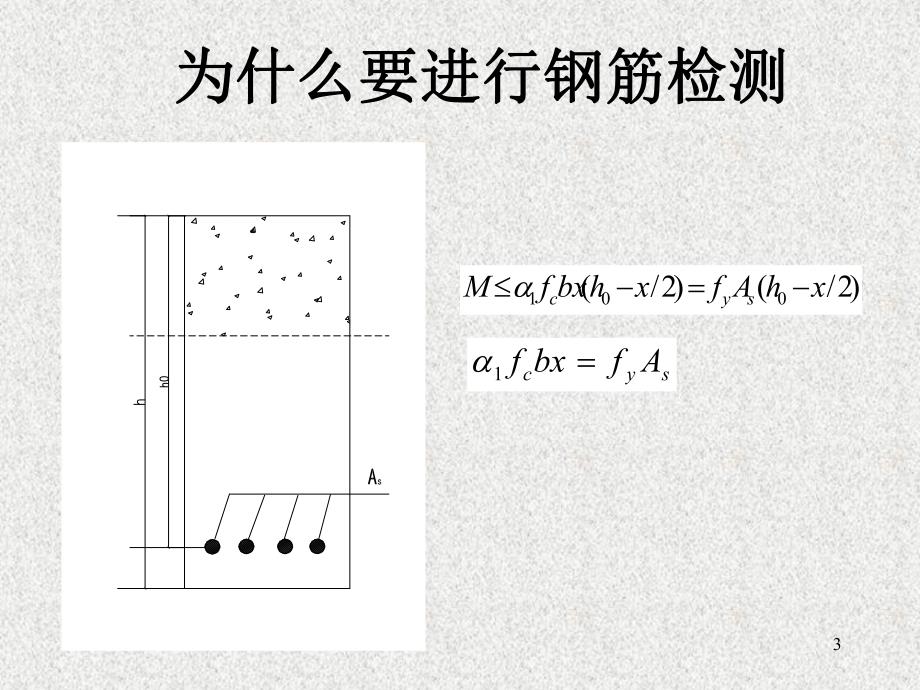

1、1结构实体中钢筋保护层结构实体中钢筋保护层厚度检测厚度检测2检测依据：检测依据：1.1.混凝土结构施工质量验收规范混凝土结构施工质量验收规范（GB50204-2002GB50204-2002）2.2.混凝土中钢筋检测技术规程混凝土中钢筋检测技术规程（JGJ/T152-2008JGJ/T152-2008）3.3.原设计图纸原设计图纸3为什么要进行钢筋检测为什么要进行钢筋检测)2/()2/(001xhAfxhbxfMsycsycAfbxf14混凝土结构使用中的钢筋锈蚀混凝土结构使用中的钢筋锈蚀5检验的结构部位和构件数量，应符合以下要求：检验的结构部位和构件数量，应符合以下要求：（1 1）检验的结构
2、部位应由监理（建设）、施工等各方）检验的结构部位应由监理（建设）、施工等各方根据结构构件的重要性共同选定；根据结构构件的重要性共同选定；（2 2）对梁类、板类构件，应各抽取构件数量的）对梁类、板类构件，应各抽取构件数量的2%2%且不且不少于少于5 5个构件进行检验；个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于构件所占比例均不宜小于50%50%。1 1、检验的结构部位及数量、检验的结构部位及数量6（1 1）对选定的）对选定的梁类构件，应对全部纵向受力钢筋梁类构件，应对全部纵向受力钢筋的保的保护层厚度进行检验；护层厚度进
3、行检验；（2 2）对选定的）对选定的板类板类构件，应抽取构件，应抽取不少于不少于6 6根根纵向受力纵向受力钢筋的保护层厚度进行检验；钢筋的保护层厚度进行检验；对于单向板，应沿对于单向板，应沿两受力两受力边检测负弯矩钢筋；边检测负弯矩钢筋；对于常见的双向板，应沿两长边检测负弯矩钢筋；对于常见的双向板，应沿两长边检测负弯矩钢筋；检测位置尽量靠近钢筋根部，并且在两长边中间检测位置尽量靠近钢筋根部，并且在两长边中间1/21/2范围检测。范围检测。（3 3）对每根钢筋，应在）对每根钢筋，应在有代表性的部位有代表性的部位测量测量1 1点。点。2 2、选定构件的检验部位及数量、选定构件的检验部位及数量78可
4、采用非破损或局部破损的方法，也可采用非破损方可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损的方法进行校准。法并用局部破损的方法进行校准。检验误差：不得大于检验误差：不得大于1mm1mm（1mm）。（1 1）检测面要求：选择适当的检测面，检测面应平整、）检测面要求：选择适当的检测面，检测面应平整、清洁，并应避开金属预埋件。清洁，并应避开金属预埋件。对于具有装饰面层的结构及构件，应清除装饰面层后对于具有装饰面层的结构及构件，应清除装饰面层后在混凝土面上进行检测。在混凝土面上进行检测。（2 2）钻孔、剔凿时，不得损坏钢筋，实测应采用游标）钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，
5、量测精度应为卡尺，量测精度应为0.1mm0.1mm。3 3、检验方法、检验方法9磁感应法原理磁感应法原理钢筋扫描仪由探头和主机两部分组成，探头部分钢筋扫描仪由探头和主机两部分组成，探头部分的工作原理为电磁脉冲。在探头的内部装有两的工作原理为电磁脉冲。在探头的内部装有两组线圈，一组为磁场线圈，另外一组为感应线组线圈，一组为磁场线圈，另外一组为感应线圈。磁场线圈在所要检查的混凝土中产生高脉圈。磁场线圈在所要检查的混凝土中产生高脉冲的一次电磁场，如混凝土中有金属物体，则冲的一次电磁场，如混凝土中有金属物体，则该物体将感应产生二次电磁场该物体将感应产生二次电磁场(位于前述的第位于前述的第一次电磁场之内
6、一次电磁场之内)。每一次磁场线圈所产生的。每一次磁场线圈所产生的电磁场的脉冲间隙会引起第二次电磁场的衰减，电磁场的脉冲间隙会引起第二次电磁场的衰减，这样就使感应线圈产生电压变化。因此，根据这样就使感应线圈产生电压变化。因此，根据这个电压的变化通过数学计算得出混凝土中的这个电压的变化通过数学计算得出混凝土中的钢筋间距和保护层厚度。钢筋间距和保护层厚度。4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）10检测前准备：检测前准备：（1 1）检测前，应对钢筋探测仪进行预热和调零，调零）检测前，应对钢筋探测仪进行预热和调零，调零时探头应远离金属物体。在检测过程中，应核查钢筋时探头应远离金属物体。在检测
7、过程中，应核查钢筋探测仪的零点状态。探测仪的零点状态。（2 2）宜结合设计资料了解钢筋布置情况，检测时应避）宜结合设计资料了解钢筋布置情况，检测时应避开钢筋接头和绑丝；开钢筋接头和绑丝；更重要的是要设定好被检测钢筋更重要的是要设定好被检测钢筋的直径，否则偏差很大。的直径，否则偏差很大。4 4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）11检测步骤：检测步骤：（1 1）钢筋位置确定：）钢筋位置确定：探头在检测面上移动，直到钢筋探测仪保护层厚探头在检测面上移动，直到钢筋探测仪保护层厚度示值最小，此时探头中心线与钢筋轴线应重合，在度示值最小，此时探头中心线与钢筋轴线应重合，在相应位置做好标记。按
8、上述步骤将相邻的其他钢筋位相应位置做好标记。按上述步骤将相邻的其他钢筋位置逐一标出。置逐一标出。4 4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）12检测步骤：检测步骤：（2 2）保护层厚度检测：）保护层厚度检测：，沿被测钢筋轴线沿被测钢筋轴线选择相邻钢筋影响较小的位置，并应避开钢筋接头和选择相邻钢筋影响较小的位置，并应避开钢筋接头和绑丝，绑丝，读取第读取第1 1次检测次检测的混凝土保护层厚度检测值。在的混凝土保护层厚度检测值。在被测钢筋的同一位置重复检测被测钢筋的同一位置重复检测1 1次，次，读取第读取第2 2次检测次检测的的混凝土保护层厚度检测值。混凝土保护层厚度检测值。当同一处读取的
9、当同一处读取的2 2个混凝土保护层厚度检测值相差个混凝土保护层厚度检测值相差大于大于1mm1mm时，该组检测数据无效，并查明原因，在该处时，该组检测数据无效，并查明原因，在该处应重新进行检测。应重新进行检测。仍不满足要求时，应更换钢筋探测仍不满足要求时，应更换钢筋探测仪或采用钻孔、剔凿的方法进行验证。仪或采用钻孔、剔凿的方法进行验证。4 4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）13检测步骤：检测步骤：（3 3）特殊情况特殊情况1 1：当实际混凝土保护层厚度小于钢筋探测仪最小示当实际混凝土保护层厚度小于钢筋探测仪最小示值时，应采用在探头下附加垫块的方法进行检测。垫值时，应采用在探头下附
10、加垫块的方法进行检测。垫块对钢筋探测仪检测结果不应产生干扰，表面应光滑、块对钢筋探测仪检测结果不应产生干扰，表面应光滑、平整，其各方向厚度偏差值不应大于平整，其各方向厚度偏差值不应大于0.1mm0.1mm。所加垫块。所加垫块厚度在计算时应予扣除。厚度在计算时应予扣除。4 4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）14检测步骤：检测步骤：（3 3）特殊情况特殊情况2 2：遇到下列情况之一时，应选取不少于遇到下列情况之一时，应选取不少于30%30%的已测钢的已测钢筋，且不少于筋，且不少于6 6处（实际检测数量不足处（实际检测数量不足6 6处时应全部选处时应全部选取），采用剔凿、钻孔等方法验
11、证。取），采用剔凿、钻孔等方法验证。1 1、认为相邻钢筋对检测结果有影响；、认为相邻钢筋对检测结果有影响；2 2、钢筋公称直径未知或有异议；、钢筋公称直径未知或有异议；3 3、钢筋实际根数、位置与设计有较大偏差；、钢筋实际根数、位置与设计有较大偏差；4 4、钢筋及混凝土材质与校准试件有显著差异。、钢筋及混凝土材质与校准试件有显著差异。4 4、检验技术（钢筋探测仪）、检验技术（钢筋探测仪）15钢筋的混凝土保护层厚度平均检测值应按下式计算：钢筋的混凝土保护层厚度平均检测值应按下式计算：式中式中 第第i 测点平均检测值，精确至测点平均检测值，精确至1 1mm；第第1 1、2 2次检测值，精确至次检测
12、值，精确至1mm；保护层厚度修正值，为同一规格钢保护层厚度修正值，为同一规格钢 筋的保护层厚度实测验证值减去检筋的保护层厚度实测验证值减去检 测值，精确至测值，精确至0.10.1mm；探头垫块厚度，无垫块时为探头垫块厚度，无垫块时为0 0，精确，精确 至至0.10.1mm。5 5、检测数据处理、检测数据处理2/)22(021,cccccctttimtimc,ttcc21、cc0c16A.A.纵向受力钢筋的允许误差：纵向受力钢筋的允许误差：梁类构件：梁类构件：+10mm+10mm，-7mm-7mm板类构件：板类构件：+8mm+8mm，-5mm-5mm6 6、检测结论、检测结论17B.B.对梁类、
13、板类构件应分别进行验收，合格标准如下：对梁类、板类构件应分别进行验收，合格标准如下：1 1、当全部钢筋的保护层厚度检验的合格率、当全部钢筋的保护层厚度检验的合格率为为90%90%及以及以上上时，钢筋的保护层厚度检验结果应判定为合格。时，钢筋的保护层厚度检验结果应判定为合格。2 2、当全部钢筋的保护层厚度检验的合格率、当全部钢筋的保护层厚度检验的合格率小于小于90%90%但但不小于不小于80%80%时，可抽取相同数量的构件进行检验；当时，可抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为按两次抽样总和计算的合格率为90%90%及以上时，钢筋及以上时，钢筋的保护层厚度检验结果仍判定为合格
14、。的保护层厚度检验结果仍判定为合格。3 3、每次抽样检测结果中不合格点的、每次抽样检测结果中不合格点的最大偏差均不应大最大偏差均不应大于允许偏差的于允许偏差的1.51.5倍倍。6 6、检测结论、检测结论187 7 结构性能检测结构性能检测以上为工程质量检测，混凝土保护层厚度的抽检数量及合格判定规则，可按混凝土结构工程施工质量验收规范GB50204的规定执行。但结构性能检测，上述标准则并不合适。下面简要介绍。197 7 结构性能检测结构性能检测1、抽样数量：将设计要求的混凝土保护层厚度相同的同类构件作为一个检验批，按表中A（？（？C）类确定受检构件的数量；检验批的容量检测类别和样本最小容量检验批
15、的容量检测类别和样本最小容量 ABCABC2-89-1516-2526-5051-9091-15022355823581320358132032151-280281-500501-12001201-32003201-10000-1320325080-325080125200-5080125200315-注1：检测类别A适用于施工质量的一般检测，检测类别B适用于结构质量或性能的 一般检测，检测类别C适用于结构质量或性能的严格检测或复检。注2：无特别说明时，样本单位为构件。207 7 结构性能检测结构性能检测2、钢筋检测数量：随机抽取构件，对于梁、柱类应对全部纵向受力钢筋混凝土保护层厚度进行检测；
16、对于墙、板类应抽取不少于6根钢筋（少于6根钢筋时应全检），进行混凝土保护层厚度检测。217 7 结构性能检测结构性能检测3、将各受检钢筋混凝土保护层厚度检测值、将各受检钢筋混凝土保护层厚度检测值计算均值、推定区间计算均值、推定区间推定区间的置信度宜为推定区间的置信度宜为0.90，并使错判概，并使错判概率和漏判概率均为率和漏判概率均为0.05。检验批标准差未知时，总体均值的推定区检验批标准差未知时，总体均值的推定区间应按下列公式计算：间应按下列公式计算：skm0.5uskm0.5l22skm0.5uskm0.5l7 结构性能检测结构性能检测237 7 结构性能检测结构性能检测4、当均值推定区间上限值与下限值的差值当均值推定区间上限值与下限值的差值不大于其均值的不大于其均值的10%10%时，该批钢筋混凝时，该批钢筋混凝土保护层厚度检测值可按推定区间下限土保护层厚度检测值可按推定区间下限值确定。值确定。5 5、当均值推定区间上限值与下限值的差值、当均值推定区间上限值与下限值的差值大于其均值的大于其均值的10%10%时，宜补充检测或重时，宜补充检测或重新划分检验批进行检测。新划分检验批进行检测
