《混凝土配合比设计.ppt》由会员分享，可在线阅读，更多相关《混凝土配合比设计.ppt（55页珍藏版）》请在第壹文秘上搜索。

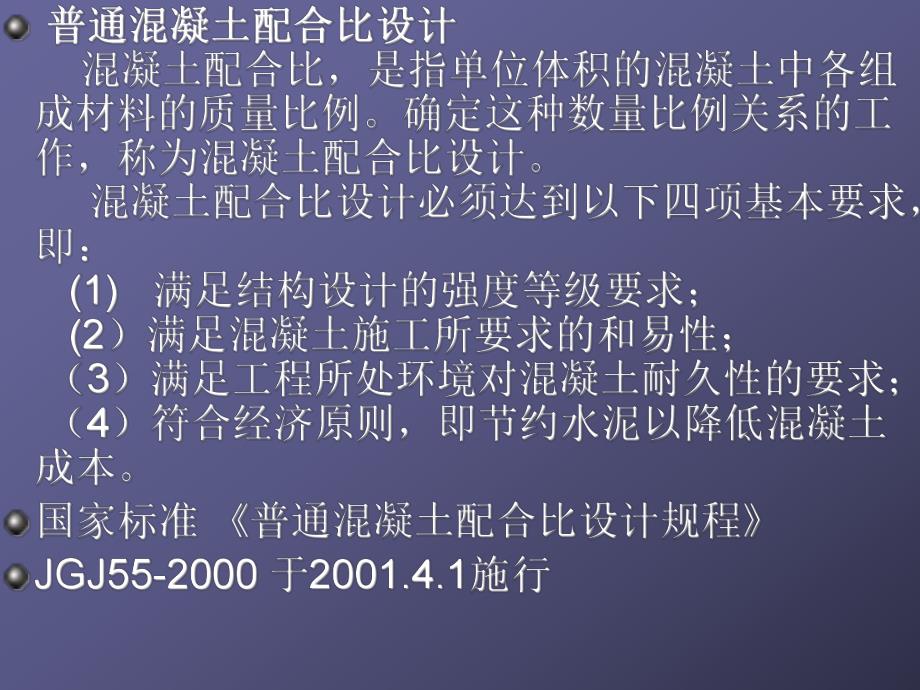

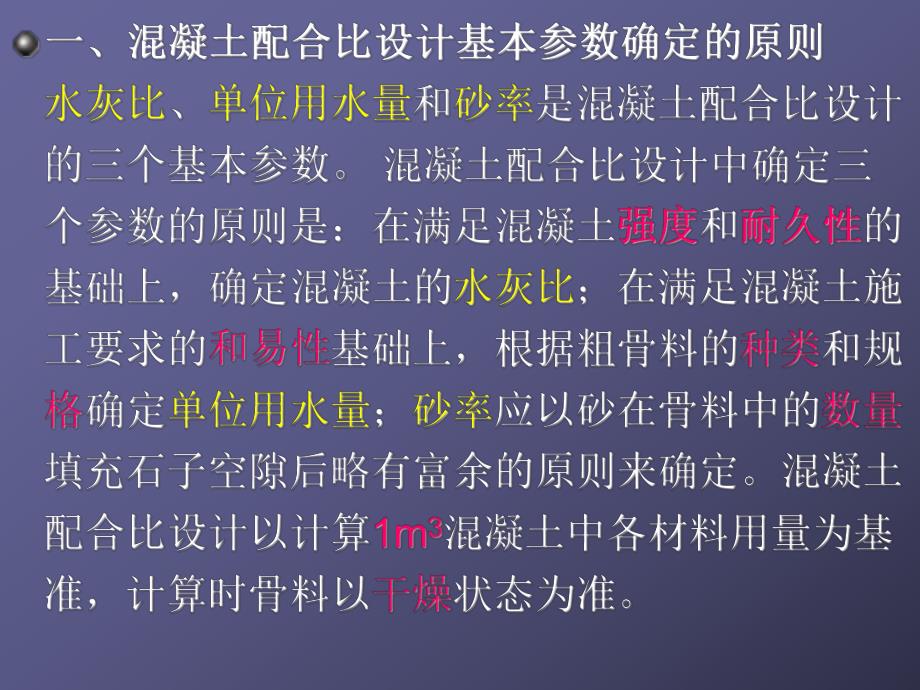

1、c0g0s0w0 cp 式中 c0每立方米混凝土的水泥用量（kg）；g0每立方米混凝土的粗骨料用量（kg）；s0每立方米混凝土的细骨料用量（kg）；w0每立方米混凝土的用水量（kg）；cp每立方米混凝土拌合物的假定重量（kg）；其值可取24002450kg。645.10kcucuff，645.10kcucuff，1121212nf nfnffniicuniicu，）（表3.0 混凝土强度标准差()混凝土设计 强度等级fcu,k 低于 C20 C20C35 高于C35(MPa)4.0 5.0 6.0 cebacuceafffCW0,）（，bceacuWCff/0 表 1 混 凝 土 浇 筑 时
2、的 坍 落 度（G B 50204-1992）结 构 种 类 坍 落 度（）基 础 或 地 面 等 的 垫 层，无 配 筋 的 大 体积 结 构 或 配 筋 稀 疏 的 结 构 1030 板、梁 或 大 型 及 中 型 截 面 的 柱 子 等 3050 配 筋 密 列 的 结 构（薄 壁、斗 仓、筒 仓。细 柱 等）5070 配 筋 特 密 的 结 构 7090|注：本表系采用机械振捣混凝土时的坍落度，采用人工捣实其值可适当增大；|需配制泵送混凝土时，应掺外加剂，坍落度宜为120180。|（）选定单位用水量（w0）用水量根据施工要求的坍落度（参考表41）和骨料品种规格，参考表4.0.1-2选用
3、。表4.0.1-2 塑性混凝土的用水量（/3）（JGJ55-2000）拌合物稠度 卵石最大粒径()碎石最大粒径()项目 指标 10 20 31.5 40 16 20 31.5 40 1030 190 170 160 150 200 185 175 165 3050 200 180 170 160 210 195 185 175 5070 210 190 180 170 220 205 195 185 坍 落 度()7090 215 195 185 175 230 215 205 195|注：本表用水量系采用中砂时的平均取值，采用细砂时，每立方米混凝土用水量可增加510，采用粗砂则可减少510。
4、|掺用各种外加剂或掺合料时，用水量应相应调整。CWmmwco/0 表4.0.4 混凝土的最大水灰比和最小水泥用量（JGJ552000）最大水灰比 最小水泥用量（）环境条件 结构物类别 素混凝土 钢筋 混凝土 预应力 混凝土 素混凝土 钢筋 混凝土 预应力 混凝土 1.干燥环境 正常的居住或办公 用房屋内部件 不作规定 0.65 0.60 200 260 300 无冻害 高湿度的室内部件 室外部件 在非侵蚀性土和（或）水中的部件 0.70 0.60 0.60 225 280 300 2.潮湿环境 有冻害 经受冻害的室外部件 在非侵蚀性土和（或）水中且经受冻害的部件 高湿度且经受冻害中的室内部件
5、0.55 0.55 0.55 250 280 300 有冻害和除冰剂的潮湿环境 经受冻害和除冰剂作用的室内和室外部件 0.50 0.50 0.50 300 300 300 注：当用活性掺合料取代部分水泥时，表中的最大水灰比及最小水泥用量即为替代前的水灰比和水泥用量 表 4-.0.2 混凝土砂率选用表（%）（JGJ55-2000）卵石最大粒径()碎石最大粒径()水灰比 10 20 40 16 20 40 0.40 2632 2531 2430 3035 2934 2732 0.50 3035 2934 2833 3338 3237 3035 0.60 3338 3237 3136 3641 35
6、40 3338 0.70 3641 3540 3439 3944 3843 3641%10000sgsosmmm 式中 c0每立方米混凝土的水泥用量（kg）；g0每立方米混凝土的粗骨料用量（kg）；s0每立方米混凝土的细骨料用量（kg）；w0每立方米混凝土的用水量（kg）；s砂率（）；cp每立方米混凝土拌合物的假定重量（kg）；其值可取 24002450kg。101.0000wwssoggccmmmm 式 中 c 水 泥 密 度（kg/3），可 取 2900 3100 kg/3。g 粗 骨 料 的 表 观 密 度（kg/3）；s 细 骨 料 的 表 观 密 度（kg/3）；w 水 的 密 度（
7、kg/3），可 取 1000 kg/3；s 砂 率（）；混 凝 土 的 含 气 量 百 分 数，在 不 使 用 引 气 型 外 加 剂 时，可 取 为。%10000gssosmmm 53.09.4507.046.02.389.4546.0/0cebacuceafffCW，由于框架结构混凝土梁处于干燥环境，由表4.0.4,干燥环境容许最大水灰比为0.65，故可确定水灰比为0.53。kgCWmmwco34953.0185/0 100011016.265.21.3000wsogcmmmm%35%10000sgsommm|解此联立方程，则得：s0=641，|g0=119247.05.3233.048.
8、02.285.3248.0/0cebacuceafffCW，kgkgCWmmwco3627.36147.0170/0 24000000wgscmmmm%30%10000sgsommm 186824001703620000wgwgmmmm%30%10000sgsommm 186824001703620000gsgsmmmm 00000000033.23.07.03.03.0%30%100sggsgsssgsommmmmmmmmm 3003000/130733.2/56196.56033.31868186833.2mkgmmmkgmmmsgsss%100010MMM%100010WWWWR53.0
9、9.4507.046.02.389.4546.0/0cebacuceafffCW，由于框架结构混凝土梁处于干燥环境，由表4.0.4,干燥环境容许最大水灰比为0.65，故可确定水灰比为0.53。|（3）确定用水量（mw0）|查表4.0.1.2，对于最大粒径为30的碎石混凝土，当所需坍落度为时,1m3混凝土的用水量可选用185kg。|HSP 减水率为20%|用水量：W=185(1-20%)=148kg(4)计算水泥用量（mc0）kgCWmmwco27953.0148/0 100011016.265.21.3000wsogcmmmm%35%10000sgsommm 7d 0.025 水中 28d 0
10、.10 空气中 28d-0.020 限制膨 胀率材 料用 量 表（混 凝土膨 胀剂JC 4 7 6-1 9 9 8）材 料 代 号 用 量 基 准 水 泥 与 膨 胀 剂 总 量,g C+E 5 2 0 标 准 砂,g S 1 0 4 0 拌 和 水,g W 2 0 8 K=E/(C+E)1 2%,W/(C+E)=0.4 0 S/(C+E)=2.0 2.010PPt53.09.4507.046.02.389.4546.0/0cebacuceafffCW，kgCWmmwco37050.0185/0 对于水工结构混凝土，由表7.1.2,抗渗混凝土容许最大水灰比为0.50，故可确定水灰比应取0.50
11、。|（3）确定用水量（mw0）|查表4.0.1.2，对于最大粒径为30的碎石混凝土，当所需坍落度为时,1m3混凝土的用水量可选用185kg。(4)计算水泥用量（mc0）对于100011016.265.21.3000wsogcmmmm%35%10000sgsommm 表 4.0.4 混凝土的最大水灰比和最小水泥用量（JGJ552000）最大水灰比 最小水泥用量（）环境条件 结构物类别 素混凝土 钢筋 混凝土 预应力 混凝土 素混凝土 钢筋 混凝土 预应力 混凝土 1.干燥环境 正常的居住或办公 用房屋内部件 不作规定 0.65 0.60 200 260 300 无冻害 高湿度的室内部件 室外部件
12、 在非侵蚀性土和（或）水中的部件 0.70 0.60 0.60 225 280 300 2.潮湿环境 有冻害 经受冻害的室外部件 在非侵蚀性土和（或）水中且经受冻害的部件 高湿度且经受冻害中的室内部件 0.55 0.55 0.55 250 280 300 有冻害和除冰剂的潮湿环境 经受冻害和除冰剂作用的室内和室外部件 0.50 0.50 0.50 300 300 300 注：当用活性掺合料取代部分水泥时，表中的最大水灰比及最小水泥用量即为替代前的水灰比和水泥用量 50.09.4333.048.09.349.4348.0/0cebacuceafffCW，19332450gsgswfcmmmmmmm sggsgssgssmmmmmmmmmm70.137.063.037.037.0%37%100 98.024502410
