《混凝土预制构件结构性能检测.ppt》由会员分享，可在线阅读，更多相关《混凝土预制构件结构性能检测.ppt（61页珍藏版）》请在第壹文秘上搜索。

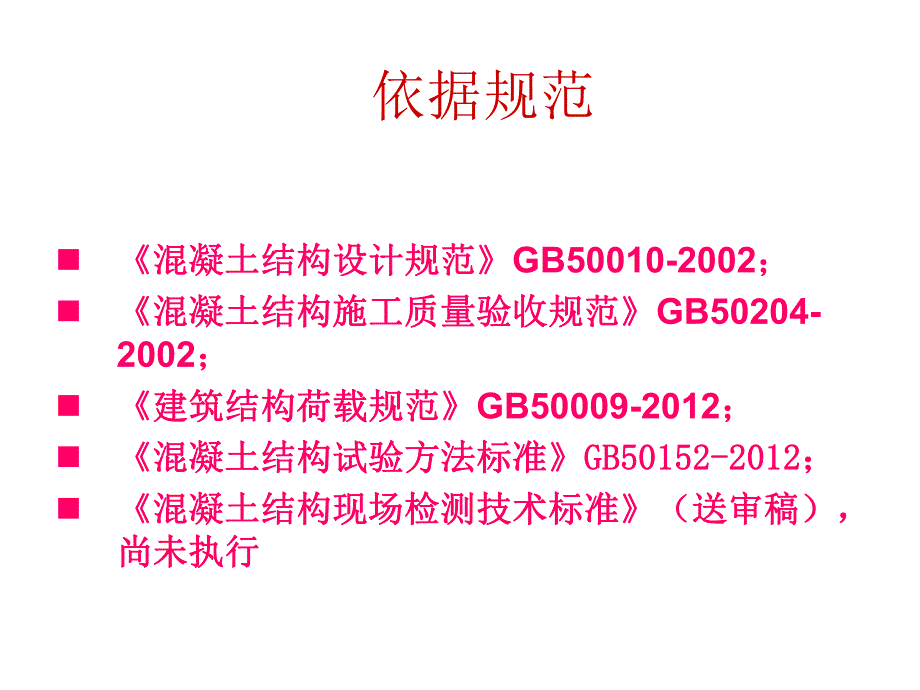

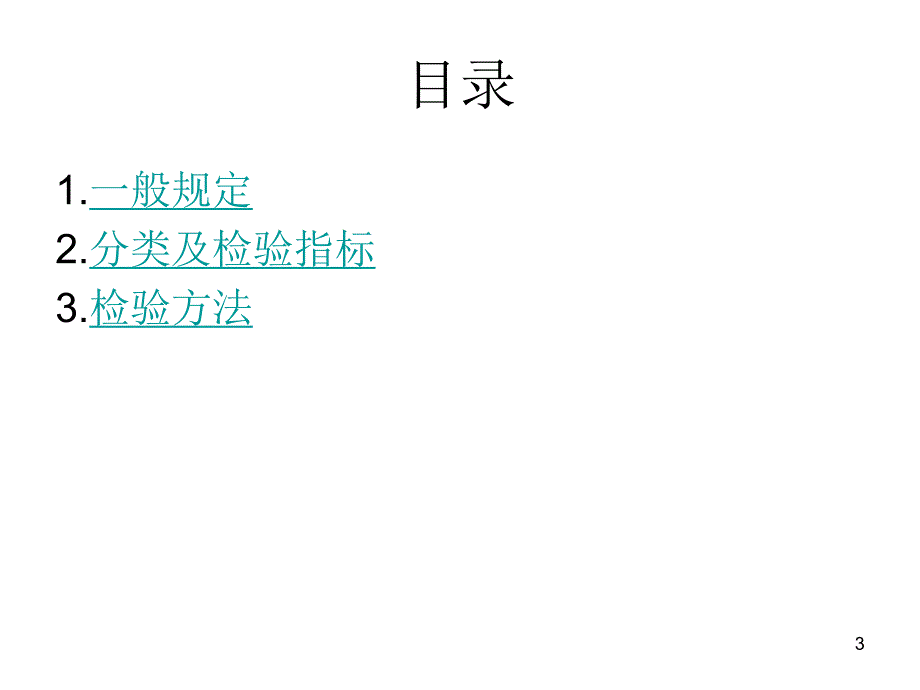

1、混凝土预制构件结构性能检测依据规范n混凝土结构设计规范混凝土结构设计规范GB50010-2002；n混凝土结构施工质量验收规范混凝土结构施工质量验收规范GB50204-2002；n建筑结构荷载规范建筑结构荷载规范GB50009-2012；n混凝土结构试验方法标准混凝土结构试验方法标准GB50152-2012GB50152-2012；n混凝土结构现场检测技术标准混凝土结构现场检测技术标准（送审稿），（送审稿），尚未执行尚未执行3目录1.一般规定2.分类及检验指标3.检验方法42.1 一般要求预制构件试验的分类（预制构件试验的分类（GB50192-2012）型式检验：主要针对设计（标准）图的检型式
2、检验：主要针对设计（标准）图的检测、复核。测、复核。首件检验：批量生产前；确定试生产的构首件检验：批量生产前；确定试生产的构件合格与否；调整、优化生产相关的材料件合格与否；调整、优化生产相关的材料及工艺。及工艺。合格性检验合格性检验：生产过程中检验批的抽样检：生产过程中检验批的抽样检验。验。52.1 一般要求u预制构件应按标准图或设计要求的试验参数及检预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能检验。验指标进行结构性能检验。u预制构件应在明显部位标明生产单位、构件型号、预制构件应在明显部位标明生产单位、构件型号、生产日期和质量验收标志，了解其生产工艺。构生产日期和质量验收标志，
3、了解其生产工艺。构件上的预埋件、插筋和预留孔洞的规格、位置和件上的预埋件、插筋和预留孔洞的规格、位置和数量应符合标准图或设计的要求。数量应符合标准图或设计的要求。u预制构件应进行结构性能检验。结构性能检验不预制构件应进行结构性能检验。结构性能检验不合格的预制构件不得用于混凝土结构。合格的预制构件不得用于混凝土结构。6检验内容 钢筋混凝土构件和允许出现裂缝的预应力混凝土钢筋混凝土构件和允许出现裂缝的预应力混凝土构件：承载力、挠度和裂缝宽度检验；构件：承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件：承载力、不允许出现裂缝的预应力混凝土构件：承载力、挠度和抗裂检验；挠度和抗裂检验；预应
4、力混凝土构件中的非预应力杆件按钢筋混凝预应力混凝土构件中的非预应力杆件按钢筋混凝土构件的要求进行检验。土构件的要求进行检验。设计成熟、生产数量较少的大型构件，当采取设计成熟、生产数量较少的大型构件，当采取加加强材料和制作质量检验的措施强材料和制作质量检验的措施时，可仅作挠度、时，可仅作挠度、抗裂或裂缝宽度检验；抗裂或裂缝宽度检验；当采取上述措施并有可靠当采取上述措施并有可靠的实践经验时，可不作结构性能检验。的实践经验时，可不作结构性能检验。7加强材料和制作质量检验的措施加强材料和制作质量检验的措施（1）钢筋进场检验合格后，在使用前再对用作构件受力主）钢筋进场检验合格后，在使用前再对用作构件受力
5、主筋的同批钢筋按不超过筋的同批钢筋按不超过5抽取一组试件，并经检验合格；抽取一组试件，并经检验合格；对经逐盘检验的预应力钢丝，可不再抽样检查；对经逐盘检验的预应力钢丝，可不再抽样检查；（）受力主筋焊接接头的力学性能，应按国家现行标准（）受力主筋焊接接头的力学性能，应按国家现行标准钢筋焊接及验收规程钢筋焊接及验收规程检验合格后，再抽取检验合格后，再抽取一组试件，并经检验合格；一组试件，并经检验合格；（）混凝土按（）混凝土按m3且不超过半个工作班生产的相同配合比且不超过半个工作班生产的相同配合比的混凝土，留置一组试件，并经检验合格；的混凝土，留置一组试件，并经检验合格；（）受力主筋焊接接头的外观质
6、量、人模后的主筋保护层（）受力主筋焊接接头的外观质量、人模后的主筋保护层厚度、张拉预应力总值和构件的截面尺寸等，应逐件检验厚度、张拉预应力总值和构件的截面尺寸等，应逐件检验合格。合格。8检验数量 对成批生产的构件，应按同一工艺正常生对成批生产的构件，应按同一工艺正常生产的不超过产的不超过1000 件且不超过件且不超过3 个月的个月的同类同类型产品为一批型产品为一批。当连续检验当连续检验10 批且每批的结构性能检验结批且每批的结构性能检验结果均符合本规范规定的要求时，对同一工果均符合本规范规定的要求时，对同一工艺正常生产的构件，可改为不超过艺正常生产的构件，可改为不超过2000 件件且不超过且不
7、超过3个月的同类型产品为一批。个月的同类型产品为一批。在每批中应随机抽取一个构件作为试件进在每批中应随机抽取一个构件作为试件进行检验。行检验。9同类型产品 指同一钢种、同一混凝土强度等级、同一指同一钢种、同一混凝土强度等级、同一生产工艺和同一结构形式的构件。对同类生产工艺和同一结构形式的构件。对同类型产品进行抽样检验时，试件直从设计荷型产品进行抽样检验时，试件直从设计荷载最大、受力最不利或生产数量最多的构载最大、受力最不利或生产数量最多的构件中抽取。对同类型的其他产品，也应定件中抽取。对同类型的其他产品，也应定期进行抽样检验。期进行抽样检验。返回目录102分类及检验指标2.1分类：分类：1）承
8、载能力极限状态检验）承载能力极限状态检验 承载力检验承载力检验2）正常使用极限状态检验）正常使用极限状态检验 挠度检验挠度检验 抗裂检验抗裂检验 裂缝宽度检验裂缝宽度检验112.2 承载力检验一、当按混凝土结构设计规范的规定进行检验时，一、当按混凝土结构设计规范的规定进行检验时，应符合下式的要求：应符合下式的要求：uu00122.2 承载力检验二、当设计要求按构件实配钢筋的承载力进行二、当设计要求按构件实配钢筋的承载力进行检验时，应符合下式的要求：检验时，应符合下式的要求：构件的承载力检验修正系数，根据现行构件的承载力检验修正系数，根据现行国家标准国家标准混凝土结构设计规范混凝土结构设计规范G
9、B50010-2010按实配钢筋的承载力计算确定。按实配钢筋的承载力计算确定。uu0000,=cssR ffAS按实配钢筋确定的承载力标按实配钢筋确定的承载力标志所对应承载力的计算值志所对应承载力的计算值承载力标志所对应承载力极承载力标志所对应承载力极限状态下的内力组合设计值限状态下的内力组合设计值13构件的承载力检验系数允许值受力情况受力情况达到承载能力极限状态的检验标志达到承载能力极限状态的检验标志u轴心受拉、轴心受拉、偏心受拉、偏心受拉、受弯、大偏受弯、大偏心受压心受压受拉主筋处的最大裂缝宽度受拉主筋处的最大裂缝宽度达到达到1.5mm，或挠度达到跨度，或挠度达到跨度的的1/50热轧钢筋热
10、轧钢筋1.20钢丝、钢绞线、热处理钢筋钢丝、钢绞线、热处理钢筋1.35受压区混凝土破坏受压区混凝土破坏热轧钢筋热轧钢筋1.30钢丝、钢绞线、热处理钢筋钢丝、钢绞线、热处理钢筋1.45受拉主筋拉断受拉主筋拉断1.50受弯构件的受弯构件的受剪受剪腹部斜裂缝达到腹部斜裂缝达到1.5mm，或斜裂缝末端受压混凝土剪压破坏，或斜裂缝末端受压混凝土剪压破坏1.40沿斜截面混凝土斜压破坏，受拉主筋在端部滑脱或其他锚固沿斜截面混凝土斜压破坏，受拉主筋在端部滑脱或其他锚固破坏破坏1.55轴心受压、轴心受压、小偏心受压小偏心受压混凝土受压破坏混凝土受压破坏1.50注：1、热轧钢筋系指HPB235级、HRB335级、
11、HRB400级和RRB400级钢筋。2、在加载试验过程中，应取首先达到的标志所对应的检验系数允许值进行检验。14承载力标志及加载系数（GB50152-2012）受力类型受力类型标志标志类型类型（i）承载力标志承载力标志加载系加载系数数u，i受拉受拉受压受压受弯受弯1弯曲挠度达到跨度的弯曲挠度达到跨度的1/50或悬臂长度的或悬臂长度的1/251.20（1.35）2受拉主筋处的最大裂缝宽度达到受拉主筋处的最大裂缝宽度达到1.5mm或钢筋应变达到或钢筋应变达到0.011.20（1.35）3构件的受拉主筋断裂构件的受拉主筋断裂1.604弯曲受压区混凝土受压开裂、破碎弯曲受压区混凝土受压开裂、破碎1.3
12、0（1.50）5受压构件的混凝土受压破碎、压溃受压构件的混凝土受压破碎、压溃1.60受剪受剪6构件腹部斜裂缝宽度达到构件腹部斜裂缝宽度达到1.50mm1.407斜裂缝端部出现混凝土剪压破坏斜裂缝端部出现混凝土剪压破坏1.408沿构件斜截面斜拉裂缝，混凝土撕裂沿构件斜截面斜拉裂缝，混凝土撕裂1.459沿构件斜截面斜压裂缝，混凝土撕裂沿构件斜截面斜压裂缝，混凝土撕裂1.4510沿构件叠合面、接槎面出现剪切裂缝沿构件叠合面、接槎面出现剪切裂缝1.4515承载力标志及加载系数（GB50152-2012）受力类受力类型型标志标志类型类型（i）承载力标志承载力标志加载系加载系数数u，i受扭受扭11构件腹部
13、斜裂缝宽度达到构件腹部斜裂缝宽度达到1.50mm1.25受冲切受冲切12沿冲切锥面顶、底的环状裂缝沿冲切锥面顶、底的环状裂缝1.45局部受局部受压压13混凝土压陷、劈裂混凝土压陷、劈裂1.4014边角混凝土剥裂边角混凝土剥裂1.50钢筋的钢筋的锚固、锚固、连接连接15受拉主筋锚固失效、主筋端部滑移受拉主筋锚固失效、主筋端部滑移达到达到0.2mm1.5016受拉主筋在搭接连接接头处滑移、受拉主筋在搭接连接接头处滑移、传力性能失效传力性能失效1.5017受拉主筋搭接脱离或在焊接、机械受拉主筋搭接脱离或在焊接、机械连接处断裂，传力中断连接处断裂，传力中断1.60162.2 承载力检验 承载力检验的荷
14、载设计值承载力检验的荷载设计值是指承载能力极是指承载能力极限状态下，根据构件设计控制截面上的内限状态下，根据构件设计控制截面上的内力设计值与构件检验的加载方式，经换算力设计值与构件检验的加载方式，经换算后确定的荷载值（后确定的荷载值（包括自重包括自重）。）。172.3 挠度检验一、当按混凝土结构设计规范的规定进行检验时，一、当按混凝土结构设计规范的规定进行检验时，应符合下式的要求：应符合下式的要求：ssaa 0 fkqksaMMMa)1(正常使用极限状态计算时，采用标准值或组合值为荷载代表值的组合。正常使用极限状态计算时，对可变荷载采用准永久值为荷载代表值的组合。18混凝土结构设计规范(GB5
15、0010-2010)192.3 挠度检验二、按构件实配钢筋进行挠度检验或仅检验构件的二、按构件实配钢筋进行挠度检验或仅检验构件的挠度、抗裂或裂缝宽度时，应符合下式的要求挠度、抗裂或裂缝宽度时，应符合下式的要求 ssaa 0cssaa2.10csa在荷载标准值下，按实配钢筋确定的构件挠度计算值（mm），按现行国家标准混凝土结构设计规范(GB50010-2010)确定。直接承受重复荷载的混凝土受弯构件，当进行短期静力加荷试验时，值应按正常使用极限状态下静力荷载标准组合相应的刚度值确定。csa202.3 挠度检验正常使用极限状态检验的荷载标准值正常使用极限状态检验的荷载标准值是指正是指正常使用极限状
16、态下，根据构件设计控制截常使用极限状态下，根据构件设计控制截面上的荷载标准组合效应与构件检验的加面上的荷载标准组合效应与构件检验的加载方式，经换算后确定的荷载值。载方式，经换算后确定的荷载值。212.4 抗裂性检验构件的抗裂检验应符合下式的要求：构件的抗裂检验应符合下式的要求：crcr0cktkpccrf95.0222.5 裂缝宽度检验构件的裂缝宽度检验应符合下式的要求：构件的裂缝宽度检验应符合下式的要求：max0max,wws0max,sw在正常使用短期荷载检验值下，受拉主筋处的最大裂缝宽度实测值（mm）；maxw构件检验的最大裂缝宽度允许值（mm）maxw设计要求的最大裂缝宽度限值0.10.070.20.150.30.200.40.25232.6 检验结果的验收1）当试件结构性能的全部检验结果均符合要求时，）当试件结构性能的全部检验结果均符合要求时，该批构件的结构性能应评为合格。该批构件的结构性能应评为合格。2）当第一个构件的检验结果未达到标准，但又能）当第一个构件的检验结果未达到标准，但又能符合第二次检验的要求时，可加试两个备用构件。符合第二次检验的要求时，可加试两个备用构件。第
