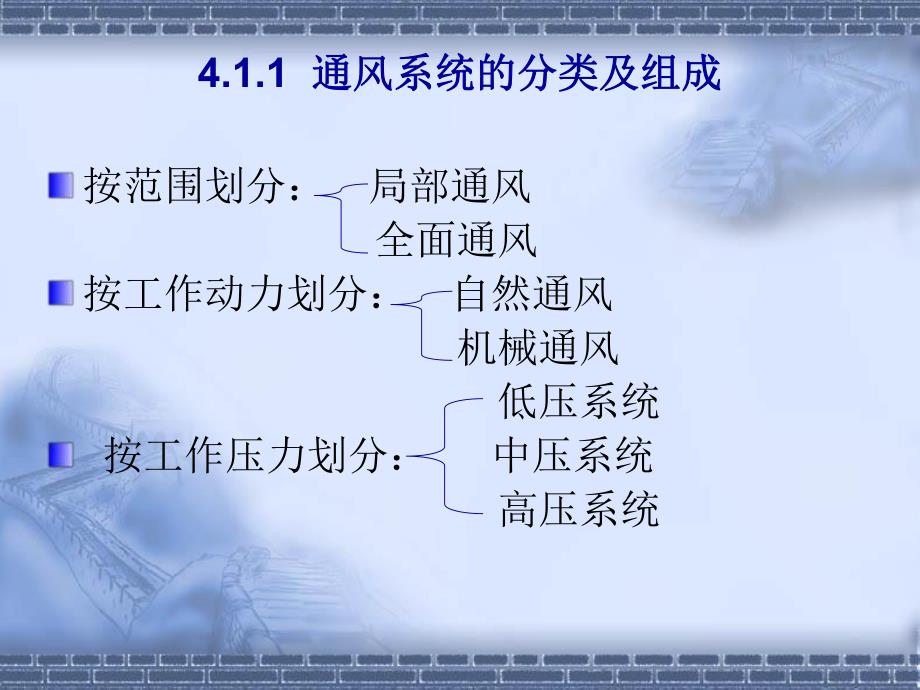

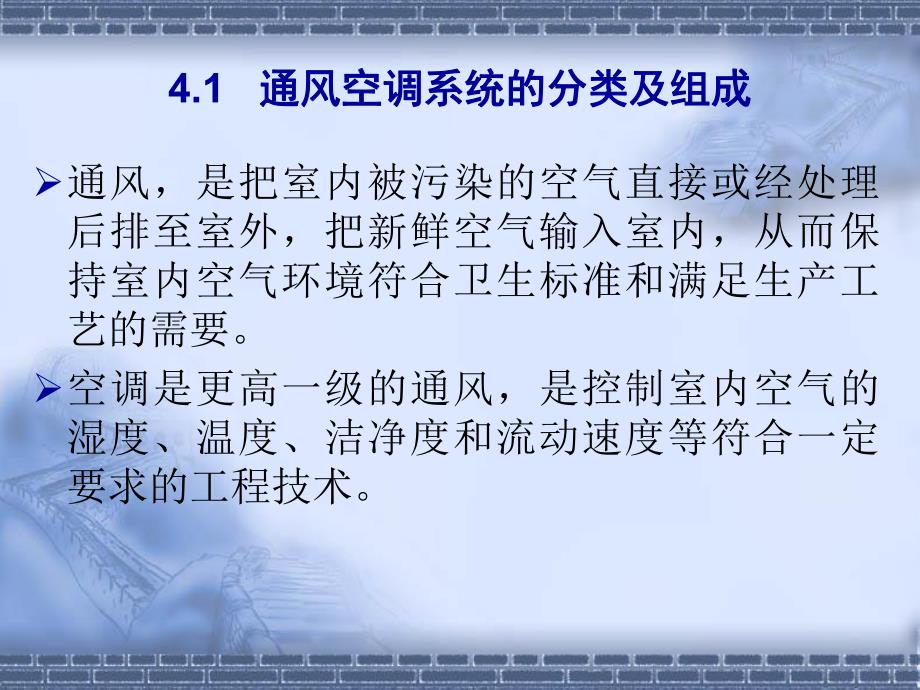

1、第第4章章 通风空调工程安装通风空调工程安装4.1 通风空调系统的分类及组成通风空调系统的分类及组成通风，是把室内被污染的空气直接或经处理后排至室外，把新鲜空气输入室内，从而保持室内空气环境符合卫生标准和满足生产工艺的需要。空调是更高一级的通风，是控制室内空气的湿度、温度、洁净度和流动速度等符合一定要求的工程技术。4.1.1 通风系统的分类及组成通风系统的分类及组成按范围划分：局部通风全面通风按工作动力划分：自然通风机械通风 低压系统 按工作压力划分：中压系统 高压系统4.1.2 空调系统的分类及组成空调系统的分类及组成全空气集中式空调系统可采用全新风方案、全回风方案和混合风方案半集中式空调系
2、统多数为空气-水半集中式系统诱导式空调系统4.2 通风空调管道安装通风空调管道安装通风空调工程管道的制作质量及安装质量直接影响到系统的正常运行，也关系到系统的安全，应按规范的相关要求进行管道的制作和安装。4.2.1 通风空调管道的加工制作通风空调管道的加工制作1.通风工程常用机具划线工具：包括钢板尺、直角尺、划规、量角器、划针、样冲、曲线板剪切机械：龙门剪板机、振动式曲线剪板机咬口工具：手工和机械铆接工具：手提电动液压铆接机、电动拉铆枪及手动拉铆枪焊接工具 气焊 电弧焊气焊设备：氧气瓶、乙炔瓶、减压阀、焊炬、橡胶管手工电弧焊焊机 交流 直流2.风管加工的基本操作技术划线剪切放样折方和卷圆 手工
3、折方 机械折方卷圆 手工卷圆 机械卷圆 单平咬口 单立咬口v咬口 转角咬口 联合角咬口 按扣式咬口3.风管的加工制作金属风管及管件的制作 圆形风管 矩形风管圆形直风管的展开圆形弯头的展开放样圆形正心异径管的展开矩形直风管的展开矩形弯头的展开放样天圆地方管的展开放样 正心天圆地方管 偏心天圆地方管咬口 手工咬口 机械咬口焊接风管的对口连接氩弧焊接铆接手工铆接:手提电动液压铆接钳金属风管的加工与加固圆形直风管的加工与加固圆风管的加固矩形风管的加工与加固风管管件的加工弯头的加工咬口连接三通的加工插条连接焊接变径管的加工矩形变径管天圆地方管其他金属风管的加工不锈钢风管的加工 铝板风管的加工非金属风管及
4、管件的制作硬聚氯乙烯(塑料)风管的加工酚醛复合风管和聚氨酯复合风管的加工玻纤复合风管的加工无机玻璃钢风管的加工法兰的加工 法兰有圆形和矩形两种4.2.2 通风空调管道的安装通风空调管道的安装1.管道安装的施工条件建筑物围护结构施工建筑物内部地面、墙面抹灰工艺设备安装风管、部件、配件加工与土建施工密切配合施工准备工作2.风管支、吊架的形式及安装风管支架在墙上的安装风管支架在柱上安装风管吊架安装垂直风管的安装风管支架安装要求3.风管的安装圆形风管的组合连接法兰连接圆形风管的无法兰连接抱箍连接插入连接矩形风管组合法兰连接矩形风管的插条连接4.风管的吊装5.非金属风管安装酚醛复合风管与聚氨酯复合风管安
5、装玻纤复合风管安装无机玻璃钢风管安装硬聚氯乙烯风管安装6.风管安装的技术要求风管的纵向闭合缝要求风管与配件的可拆卸接口要求风管水平度允许偏差要求地下风管穿越建筑物基础要求输送潮湿空气风管的坡度要求安装输送易燃易爆气体的风管要求地下风管和地上风管连接要求用普通钢板风管防腐涂料的喷涂注意不使保温层受到损伤7风口的制作与安装插板(或箅板)式风口百叶片式风口散流器有直片型和流线型散流器孔板式风口风口的安装4.2.3 阀门安装阀门安装1风量调节阀蝶阀、百叶阀，插板阀和菱形阀等2防火阀防火阀有水平安装、垂直安装和左式、右式之分3止回阀4风帽5排气罩(吸尘罩)6柔性短管柔性短管的材质一般用帆布或人造革制作连
6、接应严密不漏气4.3 通风空调系统常用设备安装通风空调系统常用设备安装通风空调系统中风机通风空调系统空气过滤器通风空调系统除尘器通风空调系统风机盘管通风空调系统热交换器通风空调系统空调小室4.3.1 风机安装风机安装离心式整体式轴流式组合件或零件的解体式1通风机安装的技术要求v风机基础、消声、防振装置应符合施工图纸要求，安装位置正确、平正、转动灵活。v风机在搬运和吊装注意事项v风机叶轮回转平衡与机壳无摩擦，叶轮转动时其端部与吸气短管的间隙应均匀v叶轮的旋转方向应正确。2离心式风机的安装v在基础上的安装v在支架上安装v减振器的安装3轴流式风机的安装v墙内安装v在支架上的安装4风机的试运行v风机启
7、动前的检查v风机的启动v风机的运行4.3.2 空气过滤器安装空气过滤器安装1.网格干式过滤器及浸油过滤器 这两种过滤器的安装都是先按设计要求 油浸过滤器安装前准备2.铺垫式过滤器 拆装方便 清洗3.自动浸油过滤器 自动浸油过滤器由过滤层、油槽和传动机构三部分组成。4.自动卷绕式过滤器自动卷绕式过滤器由过滤层及电动机带动的自动卷绕机构组成。小型卷绕式过滤器一般为整体安装大型卷绕式过滤器可在现场组装注意事项5.袋式过滤器在安装框架上安装的多个扁布袋平行排列，袋身用钢丝撑起或用挂钩吊住。安装时要注意袋口方向应符合设计要求。6.高效过滤器应设初、中效过滤器加以保护。高效过滤器的滤料采用超细玻璃纤维(G
8、B型)、超细石棉纤维(CGS型)制成。4.3.3 除尘器安装除尘器安装目前国产除尘器有旋风除尘器、湿式除尘器、布袋除尘器、静电除尘器等几种类型。安装形式及方法，除尘器在地面地脚螺栓上的安装、除尘器以钢结构支承直立于地面基础上的安装、除尘器在墙上的安装、除尘器在楼板孔洞内的安装几种。除尘器安装的基本技术要求：(1)除尘器的安装位置正确(2)除尘器的排灰阀、卸料阀、排泥阀的安装必须严密，并便于操作和维修。(3)现场组装的布袋除尘器(4)支承除尘器的钢结构，必须符合设计要求及相应标准图的规定，钢结构的焊接质量必须良好。(5)穿越楼板孔洞安装的除尘器，其楼板孔洞必须预留。4.3.4 风机盘管、诱导器安
9、装风机盘管、诱导器安装风机盘管主要由风机和盘管组成。有明装和暗装诱导器有立式、卧式两种类型。风机盘管、诱导器在安装前应对机组盘管进行水压试验。机组的风管、回风室和风口的连接处应严密。4.3.5 热交换器安装热交换器安装空气加热器，即空气表面冷却器。空气热交换器安装前应检查安装选用产品是否符合设计要求。用于冷却空气的表面冷却器安装时，在下部应设排水装置。4.3.6 空调小室的安装空调小室的安装前挡水板、后挡水板，分别安装于喷雾段之前和之后。挡水板除了有防止悬浮在淋水室中的水滴被气流带走外，前挡水板还起到使气流均匀分布和防止前部加热器辐射热的作用。后挡水板主要用来收集空气中夹带的水滴，并有净化空气
10、的作用。4.4 通风空调系统的调试通风空调系统的调试准备工作设备单体试运转无生产负荷联合试运转竣工验收综合效能试验4.4.1 调试的目的和内容调试的目的和内容目的：使所有的通风空调设备及其系统，能按照设计要求达到正常可靠的运行，并发现并消除通风空调设备及其系统的故障、施工安装的质量问题以及工艺上不合理的部分。调试内容：准备工作、设备单体试运转、无生产负荷联合试运转、竣工验收、综合效能试验五个阶段进行。1.准备工作 熟悉资料 现场会检 编制试调计划 做好仪器、工具和运行准备2设备单体试运转目的：检查单台设备运行或工作时，其性能是否符合有关规范规定以及设备技术文件的要求，如有不符，应及时处理。内容
11、：通风机试运转、水泵试运转、制冷机试运转。3无生产负荷联合试运转通风机风量、风压及转速测定；通风与空调设备风量、余压与风机转速测定；系统与风口的风量测定与调整；实测与设计风量偏差；噪声的测定；防排烟系统正压送风前室静压的检测；高效过滤器的检漏和室内洁净度级别的测定；指定点含尘浓度的测定；4.竣工验收设计修改的证明文件和竣工图；主要材料、设备、成品、半成品和仪表厂合格证明或验收资料；隐蔽工程验收单和中间验收记录；分项、分部工程质量检验评定记录；制冷系统试验记录；空调系统的联合试运转记录。5.综合效能试验 通风、除尘系统综合效能试验 空调系统综合效能试验恒温恒湿空调系统洁净空调系统4.4.2 单机试运转单机试运转 通风机试运转 水泵试运转 制冷机试运转4.4.3 联合试运转联合试运转 通风机的风量、风压及转数测定 系统风压及风量的测定 系统风量的平衡 制冷系统的压力、温度、流量等各项技 术数据应符合有关技术文件的规定 通风与空调系统的试运行4.4.4 通风与空调工程的验收通风与空调工程的验收 通风与空调工程应交验的技术文件 通风与空词工程的外观检查v了解通风空调工程的概念及分类方法；v熟悉通风空调工程常用材料；v掌握通风空调管道、管件、部件的制作方法，通风管道、支架的安装要求和方法；v了解通风机分类及离心式、轴流式通风机的安装方法；v了解通风空调工程施工验收的方法、步骤。小结小结目录
