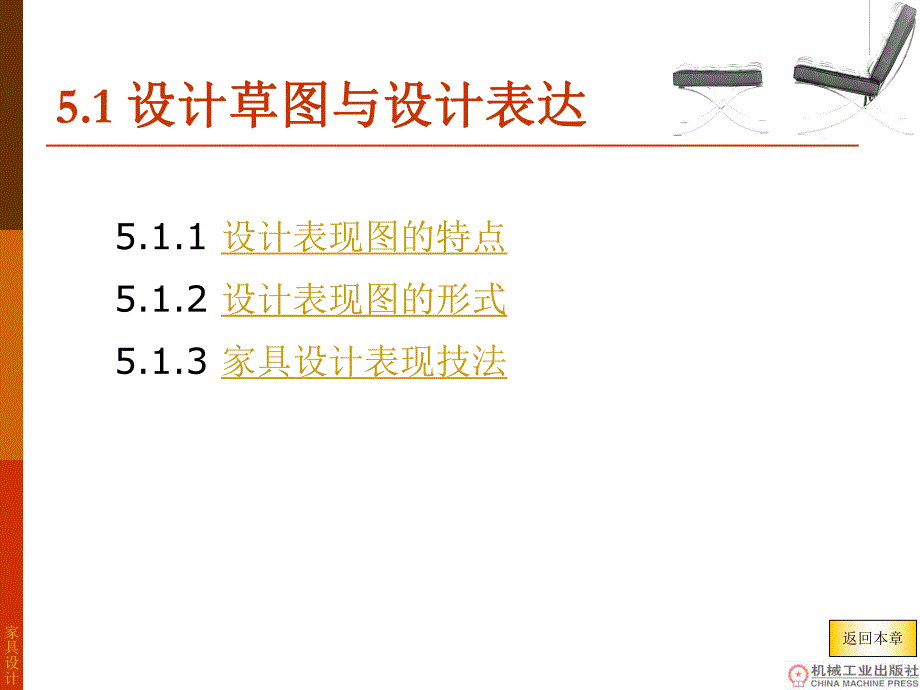

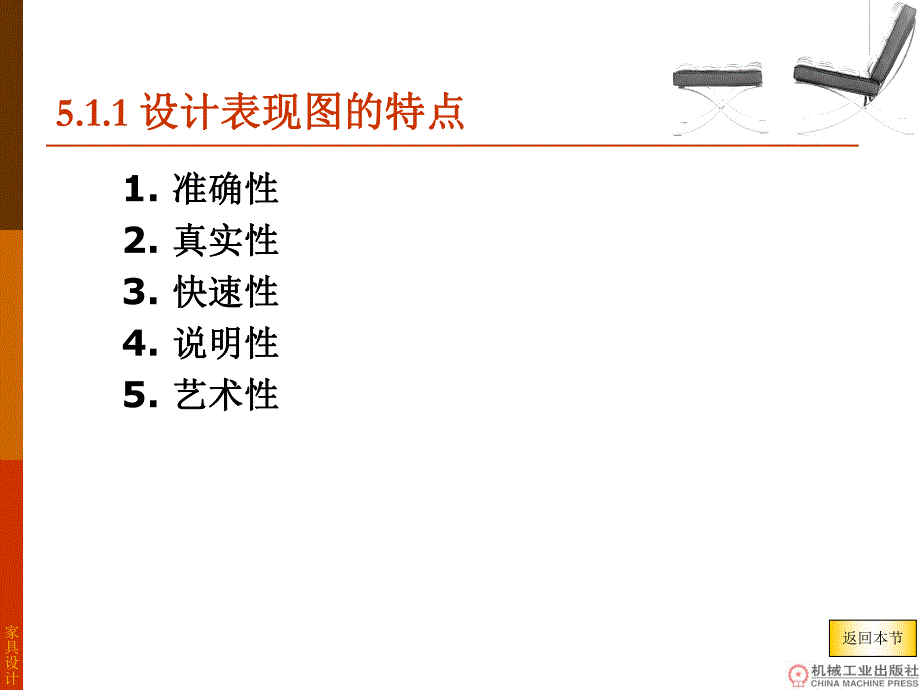

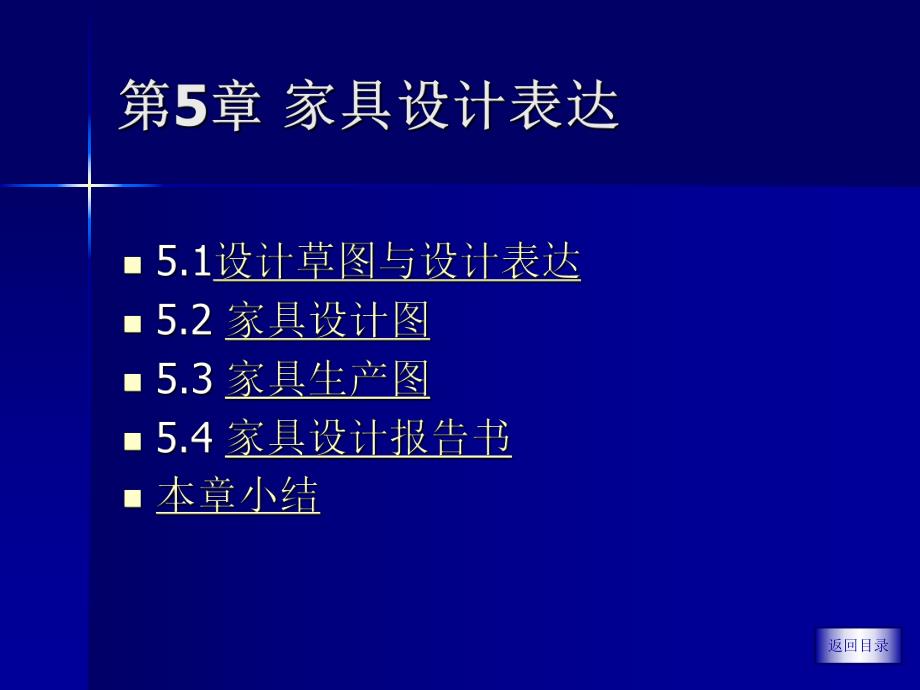

1、返回目录家具设计5.1 设计草图与设计表达设计草图与设计表达5.1.1 设计表现图的特点 5.1.2 设计表现图的形式 5.1.3 家具设计表现技法 返回本章家具设计5.1.1 设计表现图的特点设计表现图的特点1.准确性准确性 2.真实性真实性 3.快速性快速性 4.说明性说明性 5.艺术性艺术性 返回本节家具设计5.1.2 设计表现图的形式设计表现图的形式1.设计草图设计草图 设计草图分为概念草图、细节草图和展示草图等。2.三视渲染图三视渲染图 3.透视渲染图透视渲染图 4.室内家具效果图室内家具效果图 返回本节家具设计设计草图设计草图家具设计家具概念草图 家具设计细节草图 家具设计家具展示
2、草图 家具设计三视渲染图三视渲染图家具设计透视渲染图透视渲染图家具设计室内家具效果图室内家具效果图家具设计5.1.3 家具设计表现技法家具设计表现技法p5.1.3.1 工具与材料 p5.1.3.2 效果图表现技法 返回本节家具设计5.1.3.1工具与材料工具与材料p绘图铅笔、彩色铅笔、色粉铅笔、炭精棒、木炭条、钢笔、针管笔、签字笔。p彩色水笔、马克笔。p水彩笔、油画笔、国画笔、底纹笔。p水粉色、水彩色、丙烯色、照相透明水色、色粉画棒。p绘图仪器、图板、三角板、丁宇尺、曲线板、椭圆板等。p裁纸刀、美工刀、胶带纸、胶水、橡皮、涂改液等。p绘图纸、水彩纸、水粉纸、白卡纸、铜版纸、绘图纸、复印纸、硫酸
3、纸等。家具设计5.1.3.2 效果图表现技法效果图表现技法1.水彩 2.水粉3.透明水色 4.色粉5.马克笔 6.彩铅 7.喷绘 8.电脑 家具设计水彩水彩家具设计水彩水彩家具设计水粉家具设计透明水色家具设计色粉家具设计马克笔家具设计彩铅家具设计喷绘与电脑效果图家具设计5.2 家具设计图家具设计图家具设计图要由三视图、透视图以及必要的文字说明组成。5.2.1 三视图及尺寸标注 5.2.2 透视图 返回本章家具设计家具设计图家具设计家具设计图家具设计家具设计图家具设计5.2.1 三视图及尺寸标注三视图及尺寸标注p三视图是由所画的主视图、俯视图以及侧视图（通常用左视图）三个视图组成 p尺寸标注包括
4、总体轮廓尺寸及功能尺寸。家具设计5.2.2 透视图透视图p绘制透视图常用的方法有一点透视、两点透视、三点透视。p绘制家具透视图通常采用两点透视的方法。家具设计5.3 家具生产图家具生产图5.3.1 结构装配图 5.3.2 部件图 5.3.3 零件图 5.3.4 大样图 5.3.5 装配图（拆装图）5.3.6 开料图5.3.7 使用说明书 返回本章家具设计结构装配图结构装配图p结构装配图主要描述家具的内外详细结构，包括零、部件的形状，以及它们之间的连接方法。内容主要有：视图、尺寸、局部详图、零部件明细表、技术条件等。家具设计零部件明细表零部件明细表p包括生产家具的所有零件、部件、附件、所需其他材
5、料等内容的材料清单。通常包括：零、部件名称、数量、规格、尺寸、代号等。家具设计部件图p家具部件图是为了加工家具部件使用的工程图样，主要是为了部件的工艺加工，便于按部件组织生产。p家具部件图的画法与结构装配图一样，为表示部件内外结构，可以采用基本视图、剖视图、局部详图等表达方法。部件图也应有图框、标题栏等内容。家具设计零件图零件图p家具零件图是最基本的家具设计施工图样。家具零件图是描述家具零件的详细形状及零件的全部加工结构的家具图样文件，主要是为了零件的工艺加工。必须满足“完整、清晰、简便、合理、正确、规范”的原则。家具设计大样图大样图p家具大样图是描述具有复杂型面或型边零件的详细形状和工艺特点
6、的家具图样，是零件图的特殊形式。家具大样图所描述的零件的形状一般无法用尺寸标注进行详细描述。家具大样图一般采用1:1的比例进行绘制。家具设计装配图装配图p将一件家具要所有零部件之间按照一定的组合方式装配在一起的家具结构装配图，主要是为了指导家具的零部件装配和成品的安装 家具设计开料图p对于现代板式家具生产来说，开料图是重要的基础性技术文件之一。家具开料图是描述家具零部件的详细开料程序的家具图样文件 家具设计家具使用说明书家具使用说明书 p概述p结构特征与使用原理p技术特性p尺寸p材料p安装、调整p使用p故障分析与排除p保养p搬运、储存p开箱及检查p图、表、照片p其他p生产者名称、通信信息家具设
7、计5.4 家具设计报告书家具设计报告书p主要内容有：设计项目的确定、项目时间进度计划、市场调研分析、设计定位与策划、初步设计创意草图、设计深化（人体工程学分析、色彩设计、材料选用等）、细节设计、设计说明、制图和效果图、模型（虚拟模型或实体照片）、生产工艺分析、产品包装、家具产品说明书等，以展现整个家具的全貌，也可根据实际情况，选择相应的部分编写。返回本章家具设计本章小结p掌握手绘创意草图、生产图的能力及成套工艺图纸的设计表达能力，要求学生学习并掌握各种不同介质的家具设计表现技法及方法步骤，家具设计报告书包括设计课题的确定，家具新产品开发与设计的程序方法，形成家具设计开发的能力，包括市场调研的能力，撰写设计报告书与设计策划书的文案能力，和初步的新产品市场营销、展示设计能力。返回本章
