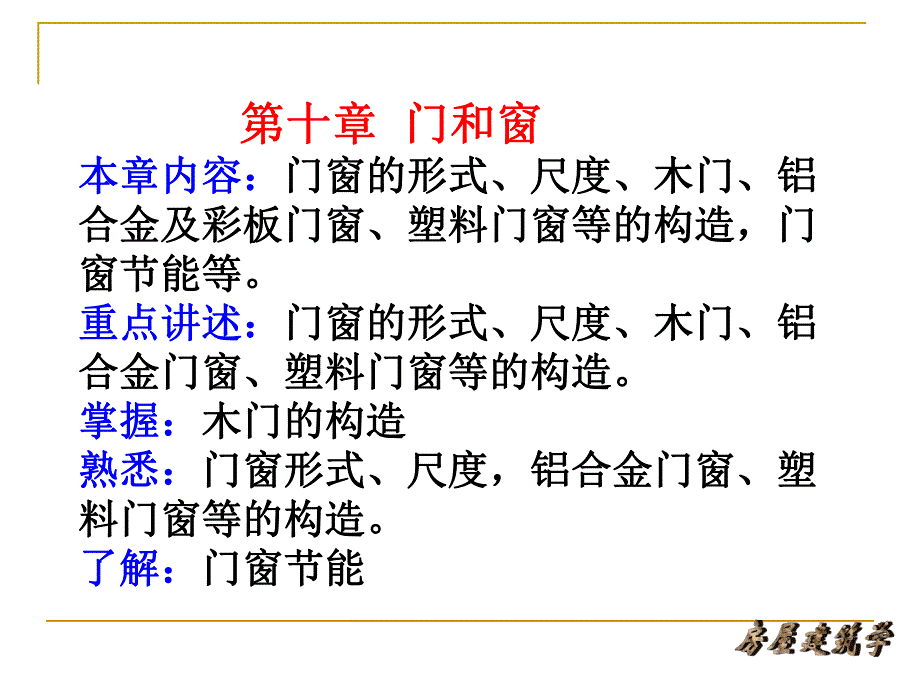

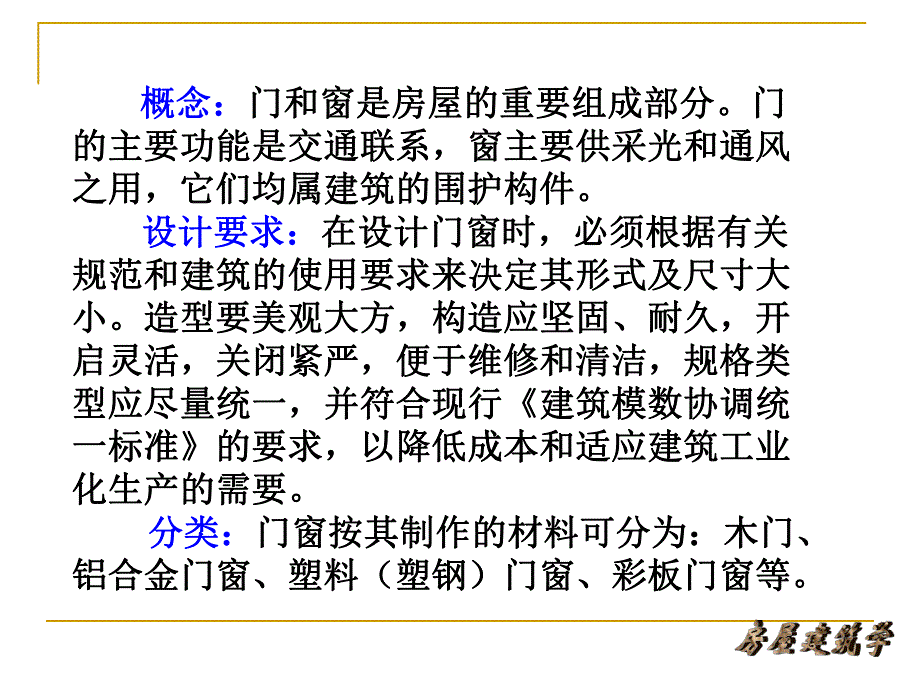

1、 第十章第十章 门和窗门和窗本章内容：本章内容：门窗的形式、尺度、木门、铝门窗的形式、尺度、木门、铝合金及彩板门窗、塑料门窗等的构造，门合金及彩板门窗、塑料门窗等的构造，门窗节能等。窗节能等。重点讲述：重点讲述：门窗的形式、尺度、木门、铝门窗的形式、尺度、木门、铝合金门窗、塑料门窗等的构造。合金门窗、塑料门窗等的构造。掌握：掌握：木门的构造木门的构造熟悉：熟悉：门窗形式、尺度，铝合金门窗、塑门窗形式、尺度，铝合金门窗、塑料门窗等的构造。料门窗等的构造。了解：了解：门窗节能门窗节能 概念：概念：门和窗是房屋的重要组成部分。门门和窗是房屋的重要组成部分。门的主要功能是交通联系，窗主要供采光和通风的
2、主要功能是交通联系，窗主要供采光和通风之用，它们均属建筑的围护构件。之用，它们均属建筑的围护构件。设计要求：设计要求：在设计门窗时，必须根据有关在设计门窗时，必须根据有关规范和建筑的使用要求来决定其形式及尺寸大规范和建筑的使用要求来决定其形式及尺寸大小。造型要美观大方，构造应坚固、耐久，开小。造型要美观大方，构造应坚固、耐久，开启灵活，关闭紧严，便于维修和清洁，规格类启灵活，关闭紧严，便于维修和清洁，规格类型应尽量统一，并符合现行型应尽量统一，并符合现行建筑模数协调统建筑模数协调统一标准一标准的要求，以降低成本和适应建筑工业的要求，以降低成本和适应建筑工业化生产的需要。化生产的需要。分类：分类

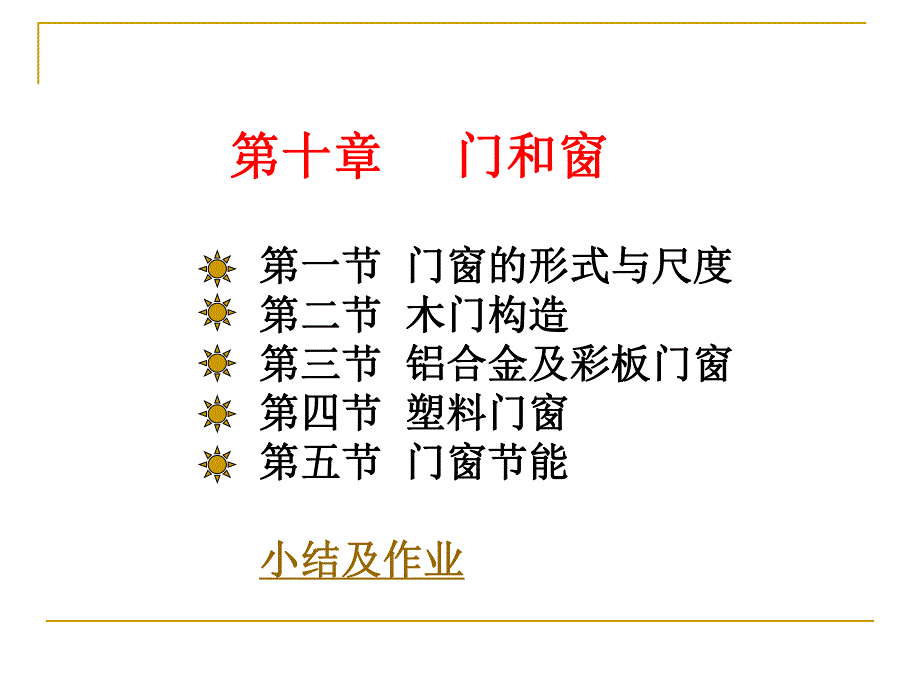

3、：门窗按其制作的材料可分为：木门、门窗按其制作的材料可分为：木门、铝合金门窗、塑料（塑钢）门窗、彩板门窗等。铝合金门窗、塑料（塑钢）门窗、彩板门窗等。第一节第一节 门窗的形式与尺度门窗的形式与尺度第二节第二节 木门构造木门构造第三节第三节 铝合金及彩板门窗铝合金及彩板门窗第四节第四节 塑料门窗塑料门窗第五节第五节 门窗节能门窗节能小结及作业小结及作业 第十章第十章 门和窗门和窗 第一节第一节 门窗的形式与尺度门窗的形式与尺度 门窗的形式主要是取决于门窗的开启方式，不论门窗的形式主要是取决于门窗的开启方式，不论其材料如何，开启方式均大致相同。本节所举例子主其材料如何，开启方式均大致相同。本节所举
4、例子主要是木门窗。要是木门窗。一、门的形式与尺度一、门的形式与尺度（一）（一）门的形式门的形式 门按其开启方式通常有：平开门、弹簧门、推拉门按其开启方式通常有：平开门、弹簧门、推拉门、折叠门、转门等。门、折叠门、转门等。1、平开门、平开门 平开门是水平开启的门，它的平开门是水平开启的门，它的铰链铰链装于门扇的一装于门扇的一侧与门框相连，使门扇围绕铰链轴转动。其门扇有单侧与门框相连，使门扇围绕铰链轴转动。其门扇有单扇、双扇，向内开和向外开之分。平开门构造简单，扇、双扇，向内开和向外开之分。平开门构造简单，开启灵活，加工制作简便，易于维修，是建筑中最常开启灵活，加工制作简便，易于维修，是建筑中最常
5、见、使用最广泛的门见、使用最广泛的门图图101。2、弹簧门、弹簧门 弹簧门的开启方式与普通平开门相同，所弹簧门的开启方式与普通平开门相同，所不同处是以不同处是以弹簧铰链弹簧铰链代替普通铰链，借助弹簧代替普通铰链，借助弹簧的力量使门扇能向内、向外开启并可经常保持的力量使门扇能向内、向外开启并可经常保持关闭关闭（地弹簧）（地弹簧）。它使用方便，美观大方，。它使用方便，美观大方，广泛用于商店、学校、医院、办公和商业大厦。广泛用于商店、学校、医院、办公和商业大厦。为避免人流相撞，门扇或门扇上部应镶嵌玻璃。为避免人流相撞，门扇或门扇上部应镶嵌玻璃。图图102、图、图103 3、推拉门、推拉门 推拉门开启
6、时门扇沿轨道向左右滑行。通常为单扇和推拉门开启时门扇沿轨道向左右滑行。通常为单扇和双扇，也可做成双轨多扇或多轨多扇，开启时门扇可隐藏双扇，也可做成双轨多扇或多轨多扇，开启时门扇可隐藏于墙内或悬于墙外。于墙内或悬于墙外。根据轨道的位置，推拉门可分为上挂根据轨道的位置，推拉门可分为上挂式和下滑式。式和下滑式。当门扇高度小于当门扇高度小于4m时，一般采用上挂式推拉时，一般采用上挂式推拉门，即在门扇的上部装置滑轮，滑轮吊在门过梁的预埋铁门，即在门扇的上部装置滑轮，滑轮吊在门过梁的预埋铁轨轨(上导轨上导轨)上；上；当门扇高度大于当门扇高度大于4m时一般采用下滑式推拉时一般采用下滑式推拉门，即在门扇下部装
7、滑轮，将滑轮置于预埋在地面的铁轨门，即在门扇下部装滑轮，将滑轮置于预埋在地面的铁轨(下导轨下导轨)上。上。为使门保持垂直状态下稳定运行，导轨必须平为使门保持垂直状态下稳定运行，导轨必须平直，并有一定刚度，下滑式推拉门的上部应设导向装置，直，并有一定刚度，下滑式推拉门的上部应设导向装置，较重型的上挂式推拉门则在门的下部设导向装置。较重型的上挂式推拉门则在门的下部设导向装置。特点及适用范围：特点及适用范围：推拉门开启时不占空间，受力合理，推拉门开启时不占空间，受力合理，不易变形，但在关闭时难以严密，构造亦较复杂，较多用不易变形，但在关闭时难以严密，构造亦较复杂，较多用作工业建筑中的仓库和作工业建筑
8、中的仓库和车间大门车间大门。在民用建筑中，一般采。在民用建筑中，一般采用轻便推拉门分隔内部空间用轻便推拉门分隔内部空间图图104。4、折叠门、折叠门 分类：分类：可分为侧挂式折叠门和推拉式折叠门两种。可分为侧挂式折叠门和推拉式折叠门两种。构成：构成：由多扇门构成，每扇门宽度由多扇门构成，每扇门宽度5001000mm，一般以一般以600mm为宜，适用于宽度较大的洞口。侧挂式折为宜，适用于宽度较大的洞口。侧挂式折叠门与普通平开门相似，只是门扇之间用铰链相连而成。叠门与普通平开门相似，只是门扇之间用铰链相连而成。当用普通铰链时，一般只能挂两扇门，不适用于宽大洞口。当用普通铰链时，一般只能挂两扇门，不
9、适用于宽大洞口。如侧挂门扇超过两扇时，则需使用特制铰链。如侧挂门扇超过两扇时，则需使用特制铰链。构造：构造：推拉式折叠门与推拉门构造相似，在门顶或推拉式折叠门与推拉门构造相似，在门顶或门底装滑轮及导向装置，每扇门之间连以铰链，开启时门门底装滑轮及导向装置，每扇门之间连以铰链，开启时门扇通过滑轮沿着导向装置移动扇通过滑轮沿着导向装置移动图图105。适用范围：适用范围：折叠门开启时占空间少，但构造较复杂，折叠门开启时占空间少，但构造较复杂，一般用作商业建筑的门，或公共建筑中作灵活分隔空间用。一般用作商业建筑的门，或公共建筑中作灵活分隔空间用。5、转门、转门 是由两个固定的弧形门套和垂直旋转的是由两
10、个固定的弧形门套和垂直旋转的门扇构成。门扇可分为三扇或四扇，绕竖轴门扇构成。门扇可分为三扇或四扇，绕竖轴旋转转门。对隔绝室外气流有一定作用，可旋转转门。对隔绝室外气流有一定作用，可作为寒冷地区公共建筑的外门，但不能作为作为寒冷地区公共建筑的外门，但不能作为疏散门。当设置在疏散口时，需在转门两旁疏散门。当设置在疏散口时，需在转门两旁另设疏散用门。转门构造复杂，造价高，不另设疏散用门。转门构造复杂，造价高，不宜大量采用。宜大量采用。图图106除此之外还有：上翻门、升降门、卷帘门等。除此之外还有：上翻门、升降门、卷帘门等。上翻门上翻门升降门升降门卷帘门卷帘门（二）（二）门的尺度门的尺度 概念及规定：
11、概念及规定：门的尺度通常是指门洞的高宽尺寸。门的尺度通常是指门洞的高宽尺寸。门作为交通疏散通道，其尺度取决于人的通行要求，门作为交通疏散通道，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合家具器械的搬运及与建筑物的比例关系等，并要符合现行现行建筑模数协调统一标准建筑模数协调统一标准的规定。的规定。一般尺度：一般尺度：高度高度 一般民用建筑门的一般民用建筑门的高度不宜小于高度不宜小于2100mm。如。如门设有亮子时，门设有亮子时，亮子高度一般为亮子高度一般为300600mm，则门，则门洞高度为门扇高加亮子高，再加门框及门框与墙间的洞高度为门扇高加亮子高，再加门框及门框与
12、墙间的缝隙尺寸，即门洞高度一般为缝隙尺寸，即门洞高度一般为24003000mm。公共。公共建筑大门高度可视需要适当提高。建筑大门高度可视需要适当提高。宽度宽度：单扇门为：单扇门为7001000mm，双扇门为，双扇门为12001800mm。宽度在。宽度在2100mm以上时，则做成三扇、四以上时，则做成三扇、四扇门或双扇带固定扇的门，因为门扇过宽易产生翘曲扇门或双扇带固定扇的门，因为门扇过宽易产生翘曲变形，同时也不利于开启。辅助房间变形，同时也不利于开启。辅助房间(如浴厕、贮藏如浴厕、贮藏室等室等)门的宽度可窄些，一般为门的宽度可窄些，一般为700800mm。为了使用方便，一般民用建筑门为了使用方
13、便，一般民用建筑门(木门、铝合金木门、铝合金门、钢门门、钢门)均编制成标准图，在图上注明类型及有关均编制成标准图，在图上注明类型及有关尺寸，设计时可按需要直接选用。尺寸，设计时可按需要直接选用。二、窗的形式与尺度二、窗的形式与尺度（一）（一）窗的形式窗的形式 窗的形式一般按开启方式定。而窗的开启方式主窗的形式一般按开启方式定。而窗的开启方式主要取决于窗扇铰链安装的位置和转动方式。通常窗的要取决于窗扇铰链安装的位置和转动方式。通常窗的开启方式有以下几种：开启方式有以下几种：1、平开窗、平开窗 铰链安装在窗扇一侧与窗框相连，向外或向内水铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。有单扇、双扇
14、、多扇及向内开与向外开之分。平开启。有单扇、双扇、多扇及向内开与向外开之分。平开窗构造简单，开启灵活，制作维修均方便，是民平开窗构造简单，开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗用建筑中使用最广泛的窗图图107。2、固定窗、固定窗 无窗扇、不能开启的窗为固定窗。固定窗的玻璃无窗扇、不能开启的窗为固定窗。固定窗的玻璃直接嵌固在窗框上，可供采光和眺望之用，不能通风。直接嵌固在窗框上，可供采光和眺望之用，不能通风。固定窗构造简单，密闭性好，多与门亮子和开启窗配固定窗构造简单，密闭性好，多与门亮子和开启窗配合使用合使用图图108。3、悬窗、悬窗 根据铰链和转轴位置的不同，可分为上悬窗、中根
15、据铰链和转轴位置的不同，可分为上悬窗、中悬窗和下悬窗悬窗和下悬窗图图109。上悬窗铰链安装在窗扇的上边，一般向外开，防上悬窗铰链安装在窗扇的上边，一般向外开，防雨好，多用作外门和窗上的亮子。雨好，多用作外门和窗上的亮子。下悬窗铰链安在窗扇的下边，一般向内开，通风下悬窗铰链安在窗扇的下边，一般向内开，通风较好，不防雨，不能用作外窗，一般用于内门上的亮较好，不防雨，不能用作外窗，一般用于内门上的亮子。中悬窗是在窗扇两边中部装水平转轴，窗扇绕水子。中悬窗是在窗扇两边中部装水平转轴，窗扇绕水平轴旋转，开启时窗扇上部向内，下部向外，对挡雨、平轴旋转，开启时窗扇上部向内，下部向外，对挡雨、通风有利，并且开
16、启易于机械化，故常用作大空间建通风有利，并且开启易于机械化，故常用作大空间建筑的高侧窗。筑的高侧窗。（二）窗的尺度（二）窗的尺度 窗的尺度主要取决于房间的采光、通风、构造做法窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求，并要符合现行和建筑造型等要求，并要符合现行建筑模数协调统一建筑模数协调统一标准标准的规定。为使窗坚固耐久，的规定。为使窗坚固耐久，一般平开木窗的窗扇一般平开木窗的窗扇高度为高度为8001200mm，宽度不宜大于，宽度不宜大于500mm，上下悬，上下悬窗的窗扇高度为窗的窗扇高度为300600mm，中悬窗窗扇高不宜大于，中悬窗窗扇高不宜大于1200mm，宽度不宜大于，宽度不宜大于1000mm；推拉窗高宽均不宜；推拉窗高宽均不宜大于大于1500mm。对一般民用建筑用窗，各地均有通用图，对一般民用建筑用窗，各地均有通用图，各类窗的高度与宽度尺寸通常采用扩大模数各类窗的高度与宽度尺寸通常采用扩大模数3M数数列作为洞口的标志尺寸，需要时只要按所需类型及尺度列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。大小直接选用。返回 第二节第二节 木门构造木门构造
