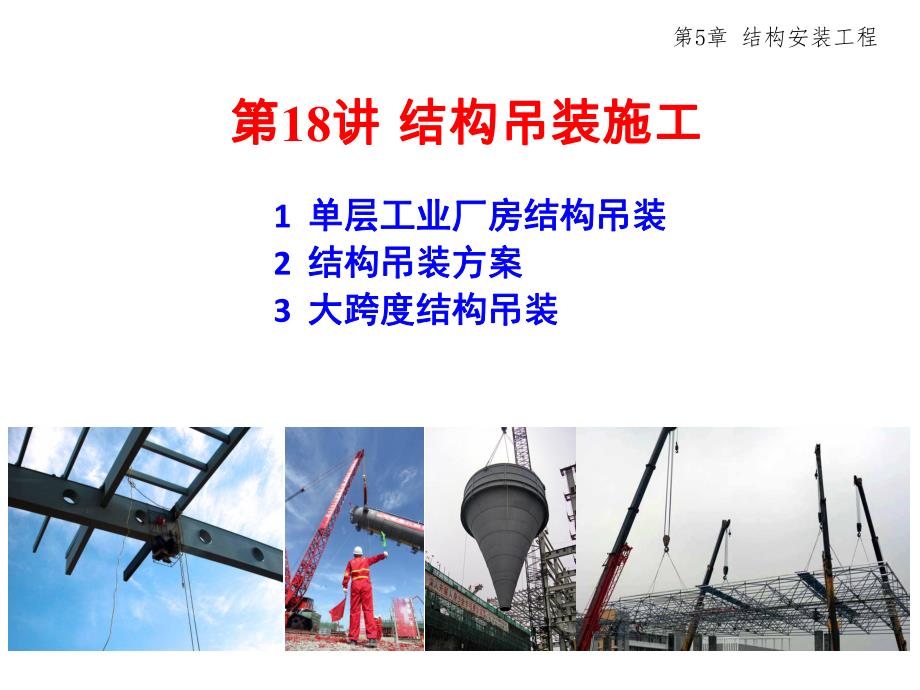

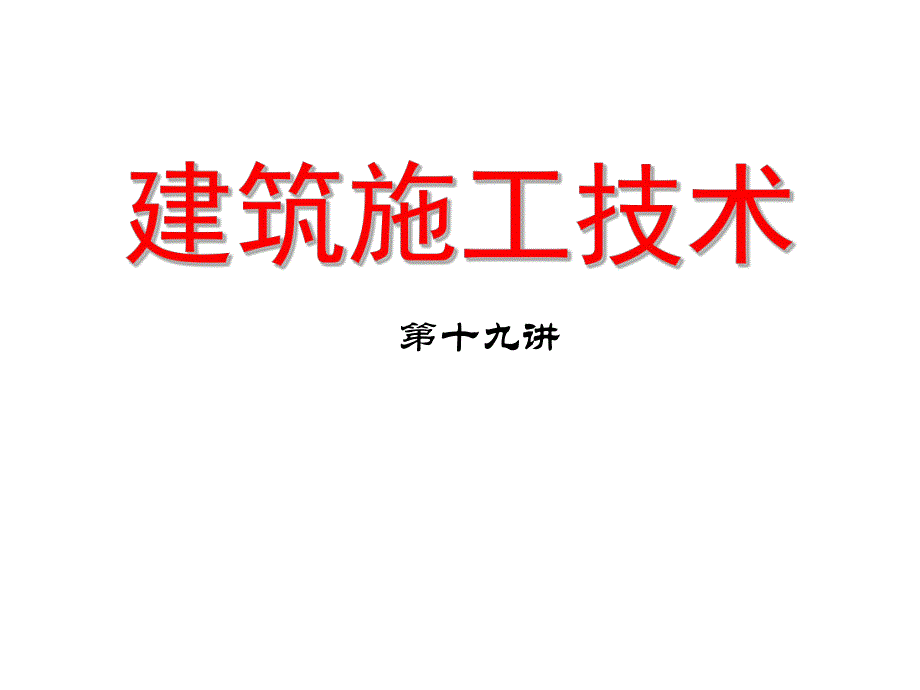

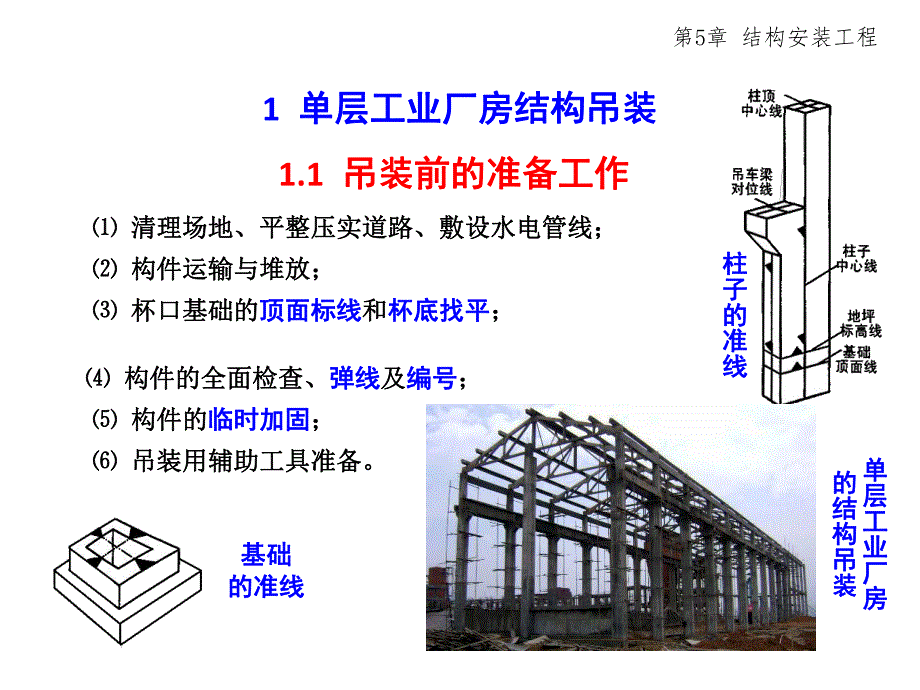

1、第十九讲第5章 结构安装工程第第18讲讲 结构吊装施工结构吊装施工1 单层工业厂房结构吊装单层工业厂房结构吊装2 结构吊装方案结构吊装方案3 大跨度结构吊装大跨度结构吊装第5章 结构安装工程1 单层工业厂房结构吊装单层工业厂房结构吊装 清理场地、平整压实道路、敷设水电管线;清理场地、平整压实道路、敷设水电管线;构件运输与堆放;构件运输与堆放;杯口基础的杯口基础的顶面标线顶面标线和和杯底找平杯底找平;1.1 吊装前的准备工作吊装前的准备工作 构件的全面检查、构件的全面检查、弹线弹线及及编号编号;构件的构件的临时加固临时加固;吊装用辅助工具准备。吊装用辅助工具准备。基础基础的准线的准线柱子的准线柱

2、子的准线单层工业厂房单层工业厂房的结构吊装的结构吊装第5章 结构安装工程1.2 构件吊装工艺构件吊装工艺 柱的吊装有单机柱的吊装有单机一点起吊一点起吊(中小型柱)、(中小型柱)、两点起吊两点起吊或或双机抬双机抬吊吊(重型柱或配筋少而细长的柱)等方法。(重型柱或配筋少而细长的柱)等方法。1.2.1 柱的吊装柱的吊装 柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和起重机柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和起重机性能确定。自重性能确定。自重13t以下的以下的中小型柱常绑扎一点中小型柱常绑扎一点,重型柱或配筋少而细长重型柱或配筋少而细长的柱则需绑扎两点甚至三点的柱则需绑扎两点

3、甚至三点。有牛腿的柱,一点绑扎的位置常选在有牛腿的柱,一点绑扎的位置常选在牛腿以下牛腿以下,上柱较长时也可选在,上柱较长时也可选在牛腿以上牛腿以上;工型断面柱的绑扎点应选在;工型断面柱的绑扎点应选在矩形断面处矩形断面处;双肢柱的绑扎点应选;双肢柱的绑扎点应选在在平腹杆处平腹杆处。柱的绑扎柱的绑扎第5章 结构安装工程 斜吊绑扎法斜吊绑扎法 当柱平卧起吊的当柱平卧起吊的抗弯刚度抗弯刚度满足要求时采用斜吊绑扎法。满足要求时采用斜吊绑扎法。此法柱无需翻身,起重钩此法柱无需翻身,起重钩低于低于柱顶,当柱身柱顶,当柱身较长、起重机臂长不够时较为方便。但因柱身倾较长、起重机臂长不够时较为方便。但因柱身倾斜,

4、起吊后柱身与杯底不垂直,斜,起吊后柱身与杯底不垂直,对中就位较困难对中就位较困难。斜吊法斜吊法绑扎示意绑扎示意柱的柱的斜吊绑扎法斜吊绑扎法第5章 结构安装工程 直吊绑扎法直吊绑扎法 当柱平卧起吊的当柱平卧起吊的抗弯刚度抗弯刚度不足时,需先将柱不足时,需先将柱翻身后再绑扎起吊翻身后再绑扎起吊。此法。此法吊索从柱两侧引出,上端通过卡环或滑轮挂在铁扁担上,柱身成垂直状态,吊索从柱两侧引出,上端通过卡环或滑轮挂在铁扁担上,柱身成垂直状态,便于插入杯口和对中校正,由于铁扁担高于柱顶,起重臂长度稍长。便于插入杯口和对中校正,由于铁扁担高于柱顶,起重臂长度稍长。直吊法绑扎示意直吊法绑扎示意第5章 结构安装工

5、程排架柱翻身绑扎起吊排架柱翻身绑扎起吊(二点绑扎)(二点绑扎)第5章 结构安装工程 柱的起吊柱的起吊 单机吊装柱的常用方法有单机吊装柱的常用方法有旋转法旋转法 和和滑行法滑行法。双机抬吊的常用方法有双机抬吊的常用方法有滑行法滑行法 和和递送法递送法。叠层平卧的柱在翻身叠层平卧的柱在翻身 柱的直吊绑扎法柱的直吊绑扎法第5章 结构安装工程 柱布置时柱脚靠近杯口,柱的绑扎点、柱脚与杯口中心三者均位于起柱布置时柱脚靠近杯口,柱的绑扎点、柱脚与杯口中心三者均位于起重半径的园弧上重半径的园弧上(即(即三点共弧三点共弧),),起吊时,起吊时,起重机边升钩、边回转,使柱起重机边升钩、边回转,使柱绕柱脚旋转而成

6、直立状态,吊离地面插入杯口绕柱脚旋转而成直立状态,吊离地面插入杯口。旋转法旋转法用旋转法吊柱用旋转法吊柱 旋转法振动小、旋转法振动小、效率高,一般中小效率高,一般中小型柱多采用型柱多采用旋转法旋转法 吊升,但此法对起吊升,但此法对起重机的回转半径和重机的回转半径和机动性要求较高,机动性要求较高,适用于自行杆式适用于自行杆式(履带式)起重机(履带式)起重机吊装;吊装;第5章 结构安装工程 柱布置时吊点靠近杯口,柱的绑扎点与杯口中心均位于柱布置时吊点靠近杯口,柱的绑扎点与杯口中心均位于起重半径的园弧上起重半径的园弧上(即(即两点共弧两点共弧),),起吊时,起吊时,起重机只升钩、起重机只升钩、不回转

7、,使柱脚沿地面滑行,至柱身直立吊离地面插入杯口不回转,使柱脚沿地面滑行,至柱身直立吊离地面插入杯口。用滑行法吊柱用滑行法吊柱 此法的特点是此法的特点是柱的布置灵活、起柱的布置灵活、起重半径小、起重杆重半径小、起重杆不转动,操作简单,不转动,操作简单,适用于柱子较长较适用于柱子较长较重、现场狭窄或桅重、现场狭窄或桅杆式起重机吊装。杆式起重机吊装。滑行法(单机)滑行法(单机)第5章 结构安装工程 滑行法(双机)滑行法(双机)柱应柱应斜向斜向布置,起吊布置,起吊绑扎点绑扎点尽量靠近基础杯口。尽量靠近基础杯口。吊装步骤:吊装步骤:柱翻身就位柱翻身就位 柱柱脚下设置托板、滚筒,脚下设置托板、滚筒,铺好滑

8、道铺好滑道 两机相对两机相对而立、同时起钩将柱而立、同时起钩将柱吊离地面吊离地面 同时落钩、同时落钩、将柱插入基础杯口将柱插入基础杯口。双机抬吊滑行法双机抬吊滑行法 第5章 结构安装工程 递送法递送法 柱斜向布置,起柱斜向布置,起吊绑扎点尽量靠近吊绑扎点尽量靠近杯口。主机起吊上杯口。主机起吊上柱,副机起吊柱脚。柱,副机起吊柱脚。随着主机起吊,副随着主机起吊,副机进行机进行跑吊跑吊和和回转回转,将柱脚递送至杯口将柱脚递送至杯口上方,主机单独将上方,主机单独将柱子就位。柱子就位。双机抬吊递送法双机抬吊递送法 第5章 结构安装工程 就位和临时固定就位和临时固定 对位:对位:直吊法时,应将柱悬离杯底直

9、吊法时,应将柱悬离杯底3050mm处对位,处对位,斜吊法时则需将柱送至杯底,在吊索的一侧的杯口插入两个斜吊法时则需将柱送至杯底,在吊索的一侧的杯口插入两个楔子,再通过起重机回转使其对位。对位时,在柱四周向杯楔子,再通过起重机回转使其对位。对位时,在柱四周向杯口内放入口内放入8只楔子,用撬棍拨动柱脚,使吊装准线对准杯口上只楔子,用撬棍拨动柱脚,使吊装准线对准杯口上的吊装准线。的吊装准线。临时固定:临时固定:对位后,应将塞入的对位后,应将塞入的8只楔子逐步打紧作临时只楔子逐步打紧作临时固定,以防对好线的柱脚移动。细长柱子的临时固定应增设固定,以防对好线的柱脚移动。细长柱子的临时固定应增设缆风。缆风

10、。第5章 结构安装工程 标高校正在吊装前通过调整杯底标高已经校正;定位轴线校正通过对标高校正在吊装前通过调整杯底标高已经校正;定位轴线校正通过对位在临时固定前已经校正。位在临时固定前已经校正。柱的校正主要是柱的校正主要是垂直度垂直度的校正,的校正,用两台经纬仪从柱的两个垂直方向同用两台经纬仪从柱的两个垂直方向同时观测柱的正面和侧面的中心线进行校正时观测柱的正面和侧面的中心线进行校正。柱的平面位置校正主要有柱的平面位置校正主要有钢钎钢钎校正法校正法、反推法反推法两种方法。两种方法。反推法校正柱平面位置反推法校正柱平面位置 钢钎法校正柱垂直度钢钎法校正柱垂直度 柱的垂直度校正柱的垂直度校正 校正校

11、正第5章 结构安装工程垂直度的校正方法垂直度的校正方法 垂直度校正的常用方法有:垂直度校正的常用方法有:螺旋千斤顶校正法螺旋千斤顶校正法(平顶、斜顶、立(平顶、斜顶、立顶)、顶)、敲打楔块法敲打楔块法、钢管撑杆校正法钢管撑杆校正法、缆风校正法缆风校正法等。等。立顶法校正柱垂直度立顶法校正柱垂直度 平顶法校正柱垂直度平顶法校正柱垂直度第5章 结构安装工程 最后固定最后固定 校正完后应及时在柱底四周与基础杯口的空隙之间校正完后应及时在柱底四周与基础杯口的空隙之间浇筑细石砼浇筑细石砼,捣固密捣固密实,使柱完全实,使柱完全嵌固嵌固在基础内作为最后固定。浇筑工作分两次进行,第一次在基础内作为最后固定。浇

12、筑工作分两次进行,第一次浇至楔块底面,待砼强度达浇至楔块底面,待砼强度达25%设计强度后,拔出楔块再第二次浇筑砼至设计强度后,拔出楔块再第二次浇筑砼至杯口顶面。杯口顶面。钢结构柱与基础联接的灌浆模板钢结构柱与基础联接的灌浆模板 钢结构柱的柱脚灌浆钢结构柱的柱脚灌浆第5章 结构安装工程1.2.2 吊车梁的吊装吊车梁的吊装 吊车梁的吊装必须在基础杯口二次灌浆的砼强度达设计强度的吊车梁的吊装必须在基础杯口二次灌浆的砼强度达设计强度的70%以以上方可进行。上方可进行。吊车梁应吊车梁应两点绑扎、对称起吊两点绑扎、对称起吊,两端用,两端用溜绳溜绳控制。控制。就位时缓慢落钩,一次对好纵轴线,就位时缓慢落钩,

13、一次对好纵轴线,避免在纵轴线方向撬动吊车梁避免在纵轴线方向撬动吊车梁而导致柱偏斜而导致柱偏斜。吊车梁的标高误差可在轨道安装吊车梁的标高误差可在轨道安装时调整。时调整。吊车梁的安装吊车梁的安装 吊车梁的吊装吊车梁的吊装第5章 结构安装工程钢吊车梁的安装钢吊车梁的安装吊车梁跨外吊装吊车梁跨外吊装吊装完毕的排架柱吊装完毕的排架柱与吊车梁与吊车梁(分件吊装法)(分件吊装法)第5章 结构安装工程 屋架的翻身扶直屋架的翻身扶直 屋架都平卧生产,吊装前必须先翻身扶直。由于屋架都平卧生产,吊装前必须先翻身扶直。由于屋架平面刚度差屋架平面刚度差,翻翻身中易损坏身中易损坏,18m以上的屋架应在屋架两端用方木搭设井

14、字架,高度与下以上的屋架应在屋架两端用方木搭设井字架,高度与下一榀屋架上平面同,一榀屋架上平面同,以便屋架扶直后搁置其上。以便屋架扶直后搁置其上。扶直方法有扶直方法有正向扶正向扶直直和和反向扶直反向扶直,应尽可,应尽可能采用能采用正向扶直正向扶直。屋架重叠生产屋架重叠生产的翻身扶直的翻身扶直1.2.3 屋盖的吊装屋盖的吊装第5章 结构安装工程 24m以上的屋架当验算以上的屋架当验算抗裂度不够抗裂度不够时,可在屋架下弦中节时,可在屋架下弦中节点处设置点处设置垫点垫点,使屋架在,使屋架在翻身过程中下弦中节点始终着实翻身过程中下弦中节点始终着实。扶直后,下弦的两端应着实、中部则悬空,因此中垫点的厚扶

15、直后,下弦的两端应着实、中部则悬空,因此中垫点的厚度应适中。度应适中。屋架高度屋架高度1.7m时,应加绑木、竹或钢管横杆,以时,应加绑木、竹或钢管横杆,以加强加强屋架平面刚度屋架平面刚度。屋架设置中垫点的翻身扶直屋架设置中垫点的翻身扶直 屋架的绑扎加固方法屋架的绑扎加固方法第5章 结构安装工程 屋架的绑扎方法屋架的绑扎方法 屋架绑扎点应设在屋架绑扎点应设在上弦节点上弦节点处,左右对称。吊点的数目及位置一般由处,左右对称。吊点的数目及位置一般由设计确定,设计无规定时应经吊装验算确定。当屋架跨度设计确定,设计无规定时应经吊装验算确定。当屋架跨度18m时采用两时采用两点绑扎;屋架跨度为点绑扎;屋架跨

16、度为1824m时采用四点绑扎;跨度为时采用四点绑扎;跨度为3036m时采用时采用9m横吊梁、四点绑扎。吊索与水平面的横吊梁、四点绑扎。吊索与水平面的夹角不小于夹角不小于450。屋架两点绑扎屋架两点绑扎 屋架四点绑扎屋架四点绑扎 用横吊梁四点绑扎用横吊梁四点绑扎 18m 1824m 3036m第5章 结构安装工程 屋架的吊升屋架的吊升 屋架起吊后保持水平、不晃动、倾翻,吊离地面屋架起吊后保持水平、不晃动、倾翻,吊离地面50cm后将屋架中心对后将屋架中心对准安装位置中心,然后徐徐垂直升钩,吊升超过柱顶约准安装位置中心,然后徐徐垂直升钩,吊升超过柱顶约30cm,用溜绳旋转,用溜绳旋转屋架使其对准柱顶,落钩时应缓慢进行,并在屋架接触柱顶时即屋架使其对准柱顶,落钩时应缓慢进行,并在屋架接触柱顶时即刹车进行刹车进行对位对位;升钩时屋架对准跨度中心升钩时屋架对准跨度中心 屋架的多机抬吊屋架的多机抬吊 第5章 结构安装工程钢屋架吊装钢屋架吊装 钢屋面梁吊装钢屋面梁吊装钢筋砼屋架吊装钢筋砼屋架吊装 第5章 结构安装工程 对位及临时固定对位及临时固定 屋架对位应以定位轴线为准。第一榀屋架就位后在其屋架对位
