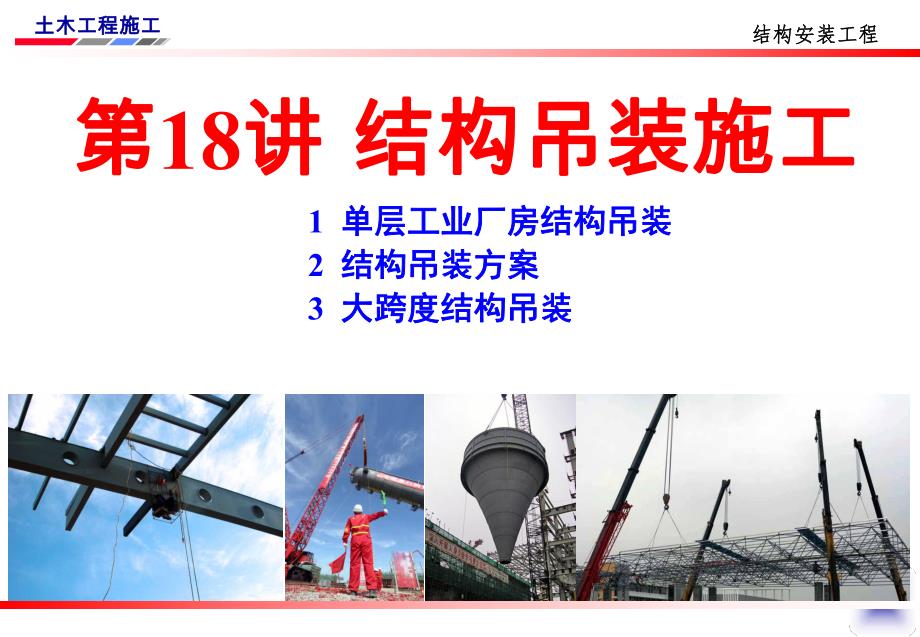

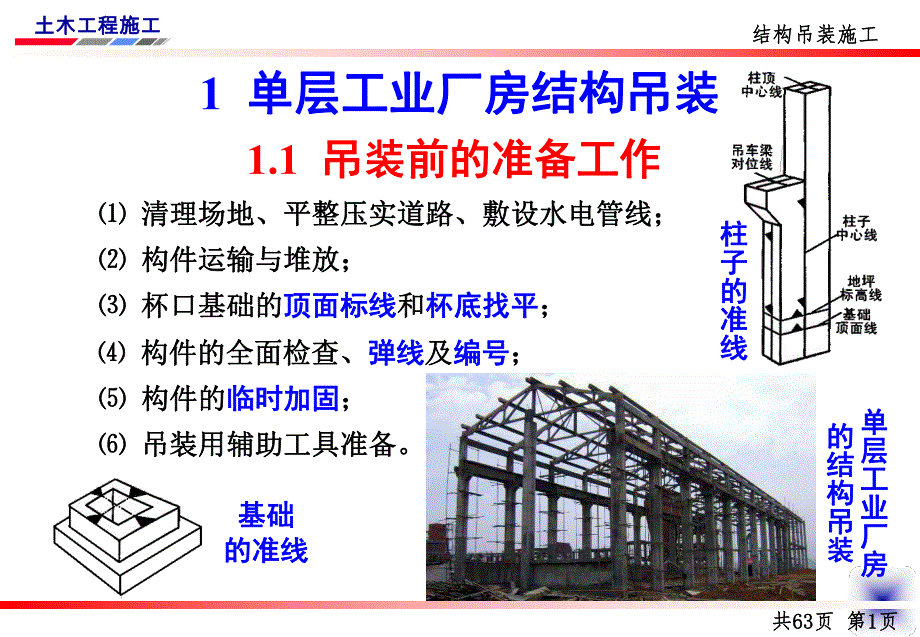

1、土木工程施工土木工程施工第第18讲讲 结构吊装施工结构吊装施工1 单层工业厂房结构吊装单层工业厂房结构吊装2 结构吊装方案结构吊装方案3 大跨度结构吊装大跨度结构吊装结构安装工程结构安装工程土木工程施工土木工程施工1 单层工业厂房结构吊装单层工业厂房结构吊装 清理场地、平整压实道路、敷设水电管线；清理场地、平整压实道路、敷设水电管线；构件运输与堆放；构件运输与堆放；杯口基础的杯口基础的顶面标线顶面标线和和杯底找平杯底找平；1.1 吊装前的准备工作吊装前的准备工作 构件的全面检查、构件的全面检查、弹线弹线及及编号编号；构件的构件的临时加固临时加固；吊装用辅助工具准备。吊装用辅助工具准备。基础基础

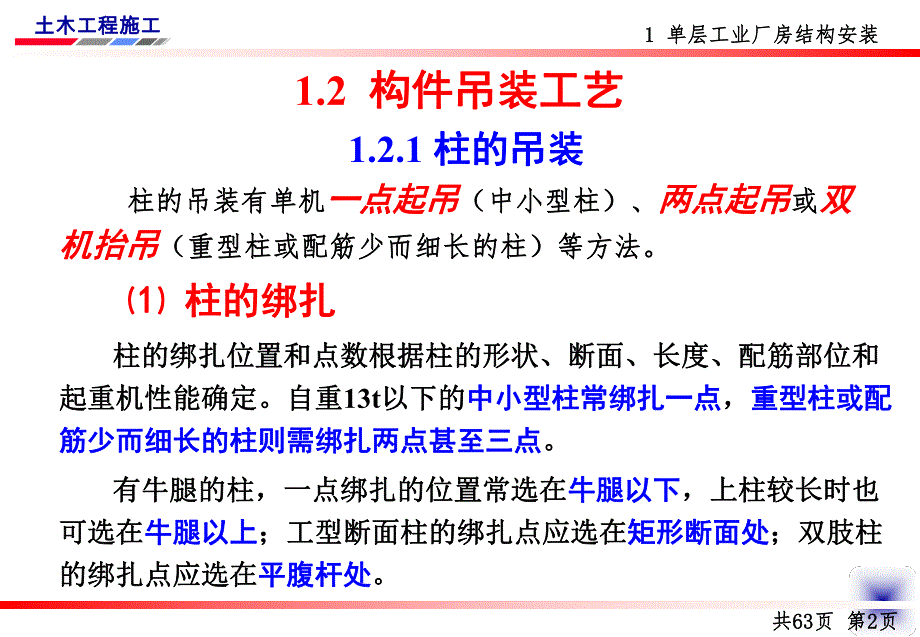

2、的准线的准线结构吊装施工结构吊装施工共共6363页页 第第1 1页页柱子的准线柱子的准线单层工业厂房单层工业厂房的结构吊装的结构吊装土木工程施工土木工程施工1.2 构件吊装工艺构件吊装工艺 柱的吊装有单机柱的吊装有单机一点起吊一点起吊（中小型柱）、（中小型柱）、两点起吊两点起吊或或双双机抬吊机抬吊（重型柱或配筋少而细长的柱）等方法。（重型柱或配筋少而细长的柱）等方法。1.2.1 柱的吊装柱的吊装 柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和起重机性能确定。自重起重机性能确定。自重13t以下的以下的中小型柱常绑扎一点中小型柱常绑扎一
3、点，重型柱或配重型柱或配筋少而细长的柱则需绑扎两点甚至三点筋少而细长的柱则需绑扎两点甚至三点。有牛腿的柱，一点绑扎的位置常选在有牛腿的柱，一点绑扎的位置常选在牛腿以下牛腿以下，上柱较长时也，上柱较长时也可选在可选在牛腿以上牛腿以上；工型断面柱的绑扎点应选在；工型断面柱的绑扎点应选在矩形断面处矩形断面处；双肢柱；双肢柱的绑扎点应选在的绑扎点应选在平腹杆处平腹杆处。柱的绑扎柱的绑扎1 1 单层工业厂房结构安装单层工业厂房结构安装共共6363页页 第第2 2页页土木工程施工土木工程施工 斜吊绑扎法斜吊绑扎法 当柱平卧起吊的当柱平卧起吊的抗弯刚度抗弯刚度满足要求时采用斜吊绑扎法。满足要求时采用斜吊绑扎
4、法。此法柱无需翻身，起重钩此法柱无需翻身，起重钩低于低于柱顶，当柱顶，当柱身较长、起重机臂长不够时较为方便。但柱身较长、起重机臂长不够时较为方便。但因柱身倾斜，起吊后柱身与杯底不垂直，因柱身倾斜，起吊后柱身与杯底不垂直，对对中就位较困难中就位较困难。斜吊法斜吊法绑扎示意绑扎示意1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第3 3页页柱的柱的斜吊绑扎法斜吊绑扎法土木工程施工土木工程施工 直吊绑扎法直吊绑扎法 当柱平卧起吊的当柱平卧起吊的抗弯刚度抗弯刚度不足时，需先将柱不足时，需先将柱翻身后再绑扎起吊翻身后再绑扎起吊。此法吊索从柱两侧引出，上端通过卡环或滑轮挂在铁扁担上，柱身此法吊
5、索从柱两侧引出，上端通过卡环或滑轮挂在铁扁担上，柱身成垂直状态，便于插入杯口和对中校正，由于铁扁担高于柱顶，起成垂直状态，便于插入杯口和对中校正，由于铁扁担高于柱顶，起重臂长度稍长。重臂长度稍长。直吊法绑扎示意直吊法绑扎示意1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第4 4页页土木工程施工土木工程施工排架柱翻身绑扎起吊排架柱翻身绑扎起吊（二点绑扎）（二点绑扎）1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第5 5页页土木工程施工土木工程施工 柱的起吊柱的起吊 单机吊装柱的常用方法有单机吊装柱的常用方法有旋转法旋转法 和和滑行法滑行法。双机抬吊的常用方法有双机抬吊
6、的常用方法有滑行法滑行法 和和递送法递送法。1.2 1.2 构件吊装工艺构件吊装工艺叠层平卧的柱在翻身叠层平卧的柱在翻身 柱的直吊绑扎法柱的直吊绑扎法共共6363页页 第第6 6页页土木工程施工土木工程施工 柱布置时柱脚靠近杯口，柱的绑扎点、柱脚与杯口中心三者均柱布置时柱脚靠近杯口，柱的绑扎点、柱脚与杯口中心三者均位于起重半径的园弧上位于起重半径的园弧上（即（即三点共弧三点共弧），），起吊时，起吊时，起重机边升钩、起重机边升钩、边回转，使柱绕柱脚旋转而成直立状态，吊离地面插入杯口边回转，使柱绕柱脚旋转而成直立状态，吊离地面插入杯口。旋转法旋转法用旋转法吊柱用旋转法吊柱 旋转法振动小、效率旋转法
7、振动小、效率高，一般中小型柱多采用高，一般中小型柱多采用旋转法旋转法 吊升，但此法对吊升，但此法对起重机的回转半径和机动起重机的回转半径和机动性要求较高，适用于自行性要求较高，适用于自行杆式（履带式）起重机吊杆式（履带式）起重机吊装；装；1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第7 7页页点击动画点击动画旋转法吊柱旋转法吊柱土木工程施工土木工程施工 滑行法（单机）滑行法（单机）柱布置时吊点靠近杯口，柱的绑扎点与杯口中心均位于起重柱布置时吊点靠近杯口，柱的绑扎点与杯口中心均位于起重半径的园弧上半径的园弧上（即（即两点共弧两点共弧），），起吊时，起吊时，起重机只升钩、不回转，起
8、重机只升钩、不回转，使柱脚沿地面滑行，至柱身直立吊离地面插入杯口使柱脚沿地面滑行，至柱身直立吊离地面插入杯口。用滑行法吊柱用滑行法吊柱 此法的特点是柱此法的特点是柱的布置灵活、起重半的布置灵活、起重半径小、起重杆不转动，径小、起重杆不转动，操作简单，适用于柱操作简单，适用于柱子较长较重、现场狭子较长较重、现场狭窄或桅杆式起重机吊窄或桅杆式起重机吊装。装。1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第8 8页页点击动画点击动画滑行法吊柱滑行法吊柱土木工程施工土木工程施工 滑行法（双机）滑行法（双机）柱应柱应斜向斜向布置，起吊布置，起吊绑扎点绑扎点尽量靠近基础杯口。尽量靠近基础杯口
9、。吊装步骤：吊装步骤：柱翻身就位柱翻身就位 柱脚下设置托板、滚柱脚下设置托板、滚筒，铺好滑道筒，铺好滑道 两两机相对而立、同时起机相对而立、同时起钩将柱吊离地面钩将柱吊离地面 同时落钩、将柱插入同时落钩、将柱插入基础杯口基础杯口。双机抬吊滑行法双机抬吊滑行法 1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第9 9页页土木工程施工土木工程施工 递送法递送法 柱斜向布置，起吊柱斜向布置，起吊绑扎点尽量靠近杯口。绑扎点尽量靠近杯口。主机起吊上柱，副机起主机起吊上柱，副机起吊柱脚。随着主机起吊，吊柱脚。随着主机起吊，副机进行副机进行跑吊跑吊和和回转回转，将柱脚递送至杯口上方，将柱脚递送至
10、杯口上方，主机单独将柱子就位。主机单独将柱子就位。双机抬吊递送法双机抬吊递送法 1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1010页页土木工程施工土木工程施工 就位和临时固定就位和临时固定 对位：对位：直吊法时，应将柱悬离杯底直吊法时，应将柱悬离杯底3050mm处对处对位，斜吊法时则需将柱送至杯底，在吊索的一侧的杯口位，斜吊法时则需将柱送至杯底，在吊索的一侧的杯口插入两个楔子，再通过起重机回转使其对位。对位时，插入两个楔子，再通过起重机回转使其对位。对位时，在柱四周向杯口内放入在柱四周向杯口内放入8只楔子，用撬棍拨动柱脚，使吊只楔子，用撬棍拨动柱脚，使吊装准线对准杯口上的吊
11、装准线。装准线对准杯口上的吊装准线。临时固定：临时固定：对位后，应将塞入的对位后，应将塞入的8只楔子逐步打紧作只楔子逐步打紧作临时固定，以防对好线的柱脚移动。细长柱子的临时固临时固定，以防对好线的柱脚移动。细长柱子的临时固定应增设缆风。定应增设缆风。1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1111页页土木工程施工土木工程施工 校正校正 标高校正在吊装前通过调整杯底标高已经校正；定位轴线校正标高校正在吊装前通过调整杯底标高已经校正；定位轴线校正通过对位在临时固定前已经校正。通过对位在临时固定前已经校正。柱的校正主要是柱的校正主要是垂直度垂直度的校正，的校正，用两台经纬仪从柱
12、的两个垂直用两台经纬仪从柱的两个垂直方向同时观测柱的正面和侧面的中心线进行校正方向同时观测柱的正面和侧面的中心线进行校正。柱的平面位置校正主要有柱的平面位置校正主要有钢钎校正法钢钎校正法、反推法反推法两种方法。两种方法。反推法校正柱平面位置反推法校正柱平面位置 钢钎法校正柱垂直度钢钎法校正柱垂直度 柱的垂直度校正柱的垂直度校正1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1212页页土木工程施工土木工程施工垂直度的校正方法垂直度的校正方法 垂直度校正的常用方法有：垂直度校正的常用方法有：螺旋千斤顶校正法螺旋千斤顶校正法（平顶、斜（平顶、斜顶、立顶）、顶、立顶）、敲打楔块法敲打楔
13、块法、钢管撑杆校正法钢管撑杆校正法、缆风校正法缆风校正法等。等。立顶法校正柱垂直度立顶法校正柱垂直度 平顶法校正柱垂直度平顶法校正柱垂直度1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1313页页土木工程施工土木工程施工 最后固定最后固定 校正完后应及时在柱底四周与基础杯口的空隙之间校正完后应及时在柱底四周与基础杯口的空隙之间浇筑细石砼浇筑细石砼,捣固密实，使柱完全捣固密实，使柱完全嵌固嵌固在基础内作为最后固定。浇筑工作分两次在基础内作为最后固定。浇筑工作分两次进行，第一次浇至楔块底面，待砼强度达进行，第一次浇至楔块底面，待砼强度达25%设计强度后，拔出楔设计强度后，拔出楔块再
14、第二次浇筑砼至杯口顶面。块再第二次浇筑砼至杯口顶面。1.2 1.2 构件吊装工艺构件吊装工艺钢结构柱与基础联接的灌浆模板钢结构柱与基础联接的灌浆模板 钢结构柱的柱脚灌浆钢结构柱的柱脚灌浆共共6363页页 第第1414页页土木工程施工土木工程施工1.2.2 吊车梁的吊装吊车梁的吊装 吊车梁的吊装必须在基础杯口二次灌浆的砼强度达设计强度吊车梁的吊装必须在基础杯口二次灌浆的砼强度达设计强度的的70%以上方可进行。以上方可进行。吊车梁应吊车梁应两点绑扎、对称起吊两点绑扎、对称起吊，两端用，两端用溜绳溜绳控制。控制。就位时缓慢落钩，一次对好纵轴线，就位时缓慢落钩，一次对好纵轴线，避免在纵轴线方向撬动避免
15、在纵轴线方向撬动吊车梁而导致柱偏斜吊车梁而导致柱偏斜。吊车梁的标高误差可在轨道吊车梁的标高误差可在轨道安装时调整。安装时调整。吊车梁的安装吊车梁的安装 吊车梁的吊装吊车梁的吊装1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1515页页土木工程施工土木工程施工钢吊车梁的安装钢吊车梁的安装吊车梁跨外吊装吊车梁跨外吊装吊装完毕的排架柱吊装完毕的排架柱与吊车梁与吊车梁（分件吊装法）（分件吊装法）1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1616页页土木工程施工土木工程施工 屋架的翻身扶直屋架的翻身扶直 屋架都平卧生产，吊装前必须先翻身扶直。由于屋架都平卧生产，吊装前
16、必须先翻身扶直。由于屋架平面刚度屋架平面刚度差差，翻身中易损坏翻身中易损坏，18m以上的屋架应在屋架两端用方木搭设井字以上的屋架应在屋架两端用方木搭设井字架，高度与下一榀屋架上平面同，架，高度与下一榀屋架上平面同，以便屋架扶直后搁置其上。以便屋架扶直后搁置其上。扶直方法有扶直方法有正向正向扶直扶直和和反向扶直反向扶直，应尽，应尽可能采用可能采用正向扶直正向扶直。屋架重叠生产屋架重叠生产的翻身扶直的翻身扶直1.2.3 屋盖的吊装屋盖的吊装1.2 1.2 构件吊装工艺构件吊装工艺共共6363页页 第第1717页页土木工程施工土木工程施工 24m以上的屋架当验算以上的屋架当验算抗裂度不够抗裂度不够时，可在屋架下弦时，可在屋架下弦中节点处设置中节点处设置垫点垫点，使屋架在，使屋架在翻身过程中下弦中节点始翻身过程中下弦中节点始终着实终着实。扶直后，下弦的两端应着实、中部则悬空，因。扶直后，下弦的两端应着实、中部则悬空，因此中垫点的厚度应适中。此中垫点的厚度应适中。屋架高度屋架高度1.7m时，应加绑木、竹或钢管横杆，以时，应加绑木、竹或钢管横杆，以加强屋架平面刚度加强屋架平面刚度。屋架设置中垫点的
