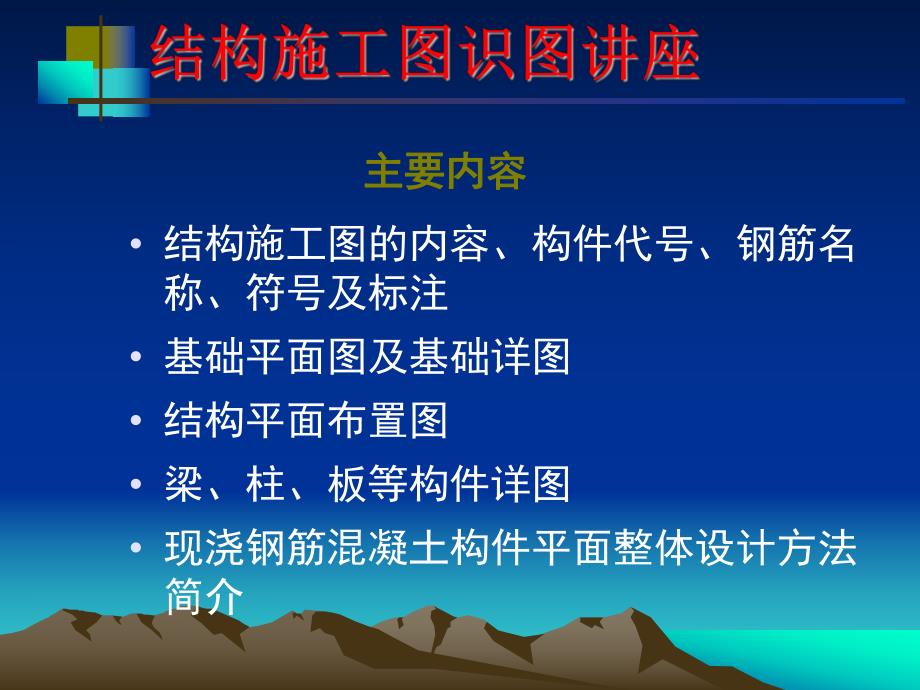

1、 结构施工图的内容、构件代号、钢筋名称、符号及标注 基础平面图及基础详图 结构平面布置图 梁、柱、板等构件详图 现浇钢筋混凝土构件平面整体设计方法简介 主要内容主要内容1 概述 2 基础图3 结构平面图4 构件详图5 现浇钢筋混凝土构件平面整体设计方法简介 结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系的图样，主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标

2、准图集等。1.1.1 结构设计说明 房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。国家建筑结构制图标准对结构施工图的绘制有明确的规定，现将有关规定介绍如下：(1)常用构件代号 常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表1。(2)常用钢筋符号 钢筋按其强度和品种分成不同的等级，并用不同的符号表示(3)一般钢筋图例 常用钢筋图例见表2。(4)钢筋的名称 配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图1所示。受力筋 箍筋 架立筋 分布筋 构造筋(5)保护层 钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋

3、与混凝土的粘结力。(6)钢筋的标注 钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：标注钢筋的根数和直径 标注钢筋的直径和相邻钢筋中心距(7)钢筋混凝土构件图示方法 为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。表.1 常用构件代号 序号序号名名 称称代号代号序号序号名名 称称代号代号序号序号名名 称称代号代号1板板 B19圈梁圈梁QL37承台承台CT2屋面板屋面板WB20过梁过梁GL38设备基础设备基础SJ3空心板空心板

4、KB21连系梁连系梁LL39桩桩ZH4槽形板槽形板CB22基础梁基础梁JL40挡土墙挡土墙DQ5折板折板ZB23楼梯梁楼梯梁TL41地沟地沟DG6密肋板密肋板MB24框架梁框架梁KL42柱间支撑柱间支撑ZC7楼梯板楼梯板TB25框支梁框支梁KZL43垂直支撑垂直支撑CC8盖板盖板GB26屋面框架梁屋面框架梁WKL44水平支撑水平支撑SC9挡雨板挡雨板YB27檩条檩条LT45梯梯T10吊车安全道吊车安全道板板DB28屋架屋架WJ46雨篷雨篷YP序序号号名名 称称代号代号序序号号名名 称称代号代号 序号序号名名 称称代代号号11墙板墙板QB29托架托架TJ47阳台阳台YT12天沟板天沟板TGB30

5、天窗架天窗架CJ48梁垫梁垫LD13梁梁L31框架框架KJ49预埋件预埋件M14屋面梁屋面梁WL 32刚架刚架GJ50天窗端壁天窗端壁TD15吊车梁吊车梁DL33支架支架ZJ51钢筋网钢筋网W16单轨吊车梁单轨吊车梁DDL34柱柱Z52钢筋骨架钢筋骨架G17轨道连接轨道连接DGL35框架柱框架柱KZ53基础基础J18车挡车挡CD36构造柱构造柱GZ54暗柱暗柱AZ表1.2 一般钢筋图例 序序号号 名称名称 图例图例 说明说明 1钢筋横断面钢筋横断面 2无弯钩的钢筋端部无弯钩的钢筋端部 下图表示长、短钢下图表示长、短钢筋投影重叠时，短筋投影重叠时，短钢筋的端部用钢筋的端部用45斜划线表示斜划线表

6、示 3带半圆形弯钩的钢带半圆形弯钩的钢筋端部筋端部 4带直钩的钢筋端部带直钩的钢筋端部 5带丝扣的钢筋端部带丝扣的钢筋端部 序序号号 名称名称 图例图例 说明说明 6无弯钩的钢筋搭接无弯钩的钢筋搭接 7带半圆弯钩的钢筋带半圆弯钩的钢筋搭接搭接 8带直钩的钢筋搭接带直钩的钢筋搭接 9花篮螺丝钢筋接头花篮螺丝钢筋接头 10机械连接的钢筋接机械连接的钢筋接头头 用文字说明机用文字说明机械连接的方式械连接的方式图1 构件中钢筋的名称 基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图2。图

7、2 基础的型式 条形基础埋入地下的墙称为基础墙 当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚 基础底下天然的或经过加固的土壤叫地基 基坑(基槽)是为基础施工而在地面上开挖的土坑 坑底就是基础的底面，基坑边线就是放线的灰线 防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料，如图3。图3 基础的组成 基础图主要是表示建筑物在相对标高0.000以下基础结构的图纸，一般包括基础平面图和基础详图。它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。.2.

8、1.1 基础平面图的形成 在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画 凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线 基础平面图中采用的比例及材料图例与建筑平面图相同 基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸 当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示 当基础中设基础梁和地圈梁时，用粗单点长画线表示其中心线的位置 基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。外部尺寸只标注定位轴线的间距和总尺寸。内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。平面图中的轴线编号、轴

9、线尺寸均应与建筑平面图相吻合，如图11.4。凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时，均以不同的断面图表示，所以在基础平面图中还应注出各断面图的剖切符号及编号，以便对照查阅，如图4。(1)图名、比例(2)纵横向定位轴线及编号、轴线尺寸(3)基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系(4)基础梁的位置、代号(5)基础编号、基础断面图的剖切位置线及其编号(6)施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等 现以湖北省工业学校6#、7#学生公寓楼基础平面图为例，说明基础平面图的内容和图示要求(见图4)。在基础的某一处用铅垂剖切平面切开基础所得到的断面图

10、称为基础详图。常用1 10、1 20、1 50的比例绘制。基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等，如图5。11.2.2.1 基础详图的形成 图5 钢筋混凝土条形基础详图 同一幢房屋，由于各处有不同的荷载和不同的地基承载力，下面就有不同的基础。对于每一种不同的基础，都要画出它的断面图，并在基础平面图上用11、22、33剖切位置线表明该断面的位置。基础断面形状的细部构造按正投影法绘制 基础断面除钢筋混凝土材料外，其他材料宜画出材料图例符号 钢筋混凝土独立基础除画出基础的断面图外，有时还要画出基础的平面图，并在平面图中采用局部剖面表达底板配筋，如图6 基础详图的轮廓线

11、用中实线表示，钢筋符号用粗实线绘制(见图6)图11.6 独立基础详图 图名、比例 轴线及其编号 基础断面形状、大小、材料以及配筋 基础断面的详细尺寸和室内外地面标高及基础底面的标高 防潮层的位置和做法 施工说明等 现以图5中22基础详图为例，说明基础详图的内容和图示要求。图7为某柱基础详图。基础平面图及详图的绘制与建筑平面图、剖面图和详图基本相同。图7 柱基础详图 结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样，一般包括楼层结构平面图和屋顶结构平面图。楼层结构平面图是假想用一个水平的剖切平面沿楼板面将房屋剖开后所作的楼层水平投影。它是用来表示

12、每层的梁、板、柱、墙等承重构件的平面布置，说明各构件在房屋中的位置，以及它们之间的构造关系，是现场安装或制作构件的施工依据。3.1.1 楼层结构平面图的形成 对于多层建筑，一般应分层绘制楼层结构平面图。但如各层构件的类型、大小、数量、布置相同时，可只画出标准层的楼层结构平面图。如平面对称，可采用对称画法，一半画屋顶结构平面图，另一半画楼层结构平面图。楼梯间和电梯间因另有详图，可在平面图上用相交对角线表示(图8)。当铺设预制楼板时，可用细实线分块画出板的铺设方向。当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯曲及配置情况，注明编号、规格、直径、间距(图8)。当配筋复杂或不便表示时，用对角线表

13、示现浇板的范围。梁一般用单点粗点画线表示其中心位置，并注明梁的代号，如图8 圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清楚时，则需另绘其平面布置图。楼层、屋顶结构平面图的比例同建筑平面图，一般采用1 100或1 200的比例绘制。楼层、屋顶结构平面图中一般用中实线表示剖切到或可见的构件轮廓线，图中虚线表示不可见构件的轮廓线。楼层结构平面图的尺寸，一般只注开间、进深、总尺寸及个别地方容易弄错的尺寸。定位轴线的画法、尺寸及编号应与建筑平面图一致。图名、比例 与建筑平面图相一致的定位轴线及编号 墙、柱、梁、板等构件的位置及代号和编号 预制板的跨度方向、数量、型号或编号和预留洞的大小及位置 轴

14、线尺寸及构件的定位尺寸 详图索引符号及剖切符号 文字说明 以图8学生公寓楼二七层楼面结构平面布置图为例，说明结构平面图的内容和图示要求。空心板代号如表3所示。目前各地区的标注方法均有不同，本图所用为湖北地区的标注法，其内容说明如下：表1.3 空心板代号意义 板长代号板长代号板的标志板的标志长度长度(mm)板宽代号板宽代号板的标志板的标志宽度宽度(mm)荷载等级荷载等级代号代号荷载充许荷载充许设计值设计值24240055001234.0kN/m27.0kN/m210.0kN/m2272700660030300077009900424200121200 屋顶结构平面图是表示屋面承重构件平面布置的图

15、样，其图示内容和表达方法与楼层结构平面图基本相同。对于混合结构的房屋，根据抗震和整体刚度的需要，应在适当位置设置圈梁。圈梁用粗实线表示，并在适当位置画出断面的剖切符号，以便与圈梁断面图对照阅读。圈梁平面图的比例可小些(1 200)，图中要求注出定位轴线间的距离尺寸。混凝土是由水泥、砂子、石子和水按一定比例拌和，经浇捣、养护硬化后而形成的一种人造材料。配有钢筋的混凝土称为钢筋混凝土。没有配置钢筋的混凝土称为素混凝土。用钢筋混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件，它分定型构件和非定型构件两种。4.1 钢筋混凝土基本知识钢筋混凝土基本知识 定型构件可直接引用标准图或通用图，只要在图纸上

16、写明选用构件所在标准图集或通用图集的名称、代号即可。自行设计的非定型构件，则必须绘制其构件详图。钢筋混凝土构件还分现浇钢筋混凝土构件和预制钢筋混凝土构件、普通钢筋混凝土构件和预应力钢筋混凝土构件等(1)模板图 模板图也称外形图，它主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。1.4.2.1 钢筋混凝土构件详图种类(2)配筋图 配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。(3)钢筋表 为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量(见表4)。表4 钢筋表 构件构件名称名称构件构件数数钢筋钢筋编号编号钢筋钢筋规格规格简图简图长度长度(mm)每件每件支数支数总支总支数数累计累计质量质量(kg)L111123640227.412124204114.45363490221.554665018182.60 采用正投影可视构件混凝土为透明体，以重点表示钢筋的配置情况，如图11.9。断面图的数量应根据钢筋的配置而定，凡是钢筋排列有变化的地方，都应画出其
