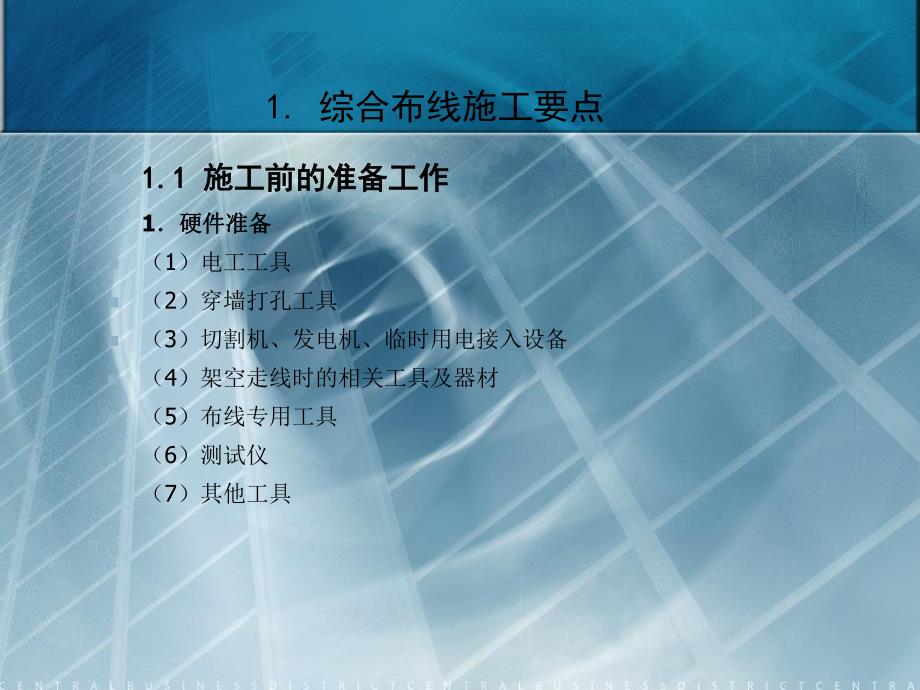

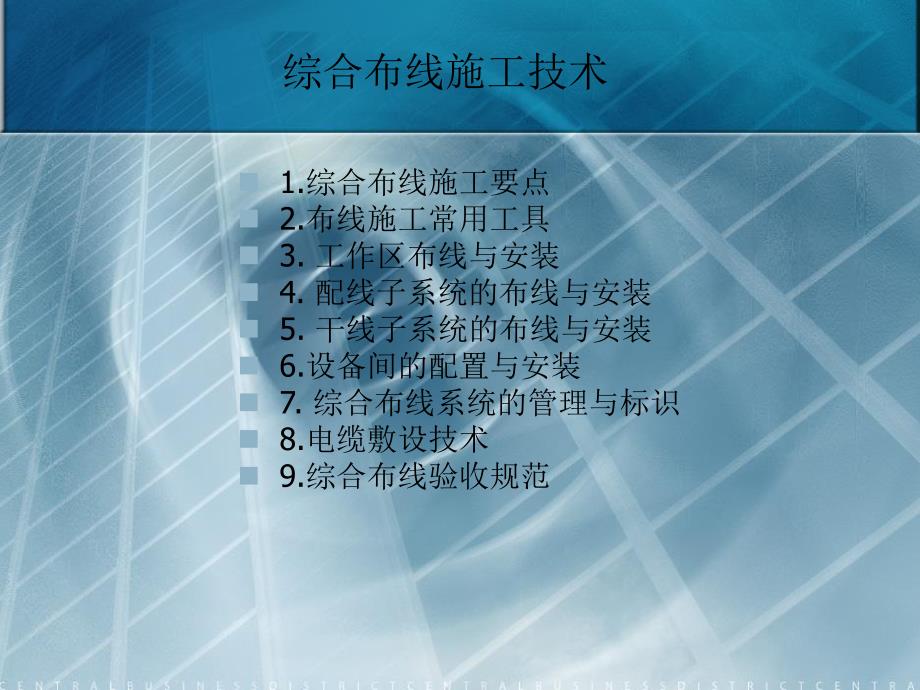

1、综合布线施工技术 n 1.综合布线施工要点 n 2.布线施工常用工具 n 3.工作区布线与安装 n 4.配线子系统的布线与安装 n 5.干线子系统的布线与安装 n 6.设备间的配置与安装n 7.综合布线系统的管理与标识 n 8.电缆敷设技术 n 9.综合布线验收规范1.综合布线施工要点 n1.1 1.1 施工前的准备工作施工前的准备工作 n1硬件准备硬件准备 n（1）电工工具 n（2）穿墙打孔工具n（3）切割机、发电机、临时用电接入设备 n（4）架空走线时的相关工具及器材 n（5）布线专用工具 n（6）测试仪 n（7）其他工具n1.2 软件的准备软件的准备 n设计综合布线系统实施施工图，确定布

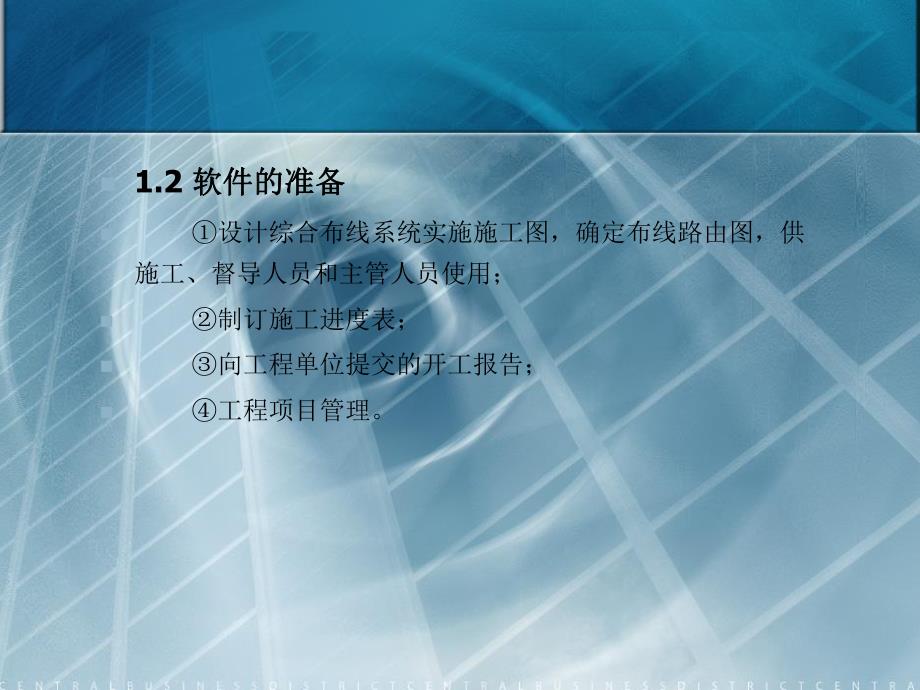

2、线路由图，供施工、督导人员和主管人员使用；n制订施工进度表；n向工程单位提交的开工报告；n工程项目管理。n1.3布线工程管理布线工程管理n1现场调查与开工检查 n2工作任务分配 n3工作阶段报告 n4返工通知n5下一阶段施工单 n6现场存料 n7备忘录 n8测试报告 n9制作布线标记系统 n10验收并形成文档 n1.4 施工过程中的注意事项施工过程中的注意事项n1.及时检查，现场督导 n2.注重细枝末节，严格管理 n3.协调进程，提高效率 n4.全面测试，保证质量n5.施工结束时的工作n布线工程施工结束时，涉及的主要工作包括：清理现场，保持现场清洁、美观。对墙洞、竖井等交接处要进行修补。汇总各
3、种剩余材料，把剩余材料集中放置，并登记仍可以使用的数量。总结。2.布线施工常用工具 n1.1.电缆布线系统安装工具电缆布线系统安装工具n电缆布线系统安装工具又可分为对绞电缆和同轴电缆专用工具两类。n2.网线钳网线钳 n在对绞电缆网线制作中，最简单的方式就只需一把网线钳，如图7.1所示。它具有剪线、剥线和压线三种用途。图2.1网线钳n3.3.打线钳打线钳 n信息插座与模块是嵌套在一起的。网线的卡入需用一种专用的卡线工具，称之为“打线钳”，如图2.2所示。图2.2 打线钳4.光缆布线系统安装工具 n在光缆施工过程中，一般需要如下一些工具：光缆牵引设备、光纤剥线钳、光纤固化加热炉、光纤接头压接钳、光
4、纤切割器、光纤熔接机、光纤研磨盘、组合光纤工具以及各种类型、各种接头的光纤跳线等。n如图2.3所示是一个光纤施工工具箱，箱内工具包括：光纤剥线钳、钢丝钳、大力钳、尖嘴钳、组合套筒扳手、内六角扳手、卷尺、活动扳手、组合螺丝批、蛇头钳、微型螺丝批、综合开缆刀、简易切割刀、应急灯、镊子、清洗球、记号笔、剪刀、开缆刀、洒精泵瓶等。现场进行光纤终接时，还需要光纤接头研磨加工工具，如图2.4所示。图2.3光纤施工工具箱图2.4 光纤接头研磨工具3.工作区布线与安装 n工作区被定义为自信息插座端延伸至用户终端之间的部分，它将用户终端和通信网络连接起来。n1.工作区信息模块的安装 n2.信息插座盒与面板的安装
5、 n3.信息插座的安装图 3.1信息插座与终端的连接3.1信息插座的安装要求信息插座的安装要求 n信息插座安装前需确认所有装修工作完成，核对信息点编号是否有误；n所有信息插座按标准进行卡接；n安装在地面上的信息插座应采用防水和抗压接线盒；n安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部距离地面的高度一般为30cm；n每1个工作区至少应配置1个220V交流电源插座。为便于有源终端设备的使用，信息插座附近最好设置扁圆两用的三孔（或五孔）具有带地端子的220V交流电源插座；n工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开；n信息插座安装完毕后应立即
6、依照平面图在面板上做好编号。3.2信息模块的压接技术信息模块的压接技术 n1信息模块与信息模块与RJ-45水晶头的压线方式水晶头的压线方式 n信息模块与RJ-45水晶头压线时有ANSI/TIA/EIA 568-A和ANSI/TIA/EIA 568-B 两种线序方式，如图3.2所示。n注：对于TIA/EIA 568-A从左至右线序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，对于TIA/EIA 568-B从左至右线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。图3.2ANSI/TIA/EIA 568-A和568-B 标准信息插座8 针引线/线对安排正视图n2信息模块的压接信息模块的压接 n目前，信
7、息模块的供应商有IBM、AT&T、AMP、西蒙等国外商家，国内有南京普天等公司，产品的结构都类似，只是排列位置有所不同。有的面板标注有对绞电缆颜色标号，与对绞电缆压接时，注意颜色标号配对就能够正确地压接。n3注意事项注意事项 n对绞电缆是成对相互扭绞在一处的，按一定距离扭绞的导线可提高抗干扰能力，减小信号的衰减，压接时一对一对拧开放入与信息模块相对应的端口上；n在对绞电缆压接处不能扭绞、撕开，并防止有断线的伤痕；n使用压线工具压接时，要压实，不能有松动的地方；n对绞电缆解绞不能超过要求。3.3对绞电缆与RJ-45水晶头的连接 n要使对绞电缆能够与网卡、Hub、交换机等设备相连，还需要RJ-45
8、水晶头。RJ-45水晶头其前端有8个压接片触点，与对绞电缆的连接如图3.3所示。图 3.3对绞电缆与RJ-45水晶头的连接n1对绞线与对绞线与RJ-45水晶头的连接方式水晶头的连接方式 n不管是哪家公司生产的RJ-45水晶头，它们的排列顺序自左至右是1、2、3、4、5、6、7、8。终接时，RJ-45水晶头的连接分为ANSI/TIA/EIA 568-A与ANSI/TIA/EIA 568-B标准2种方式，如图3.4所示。图3.4ANSI/TIA/EIA 568-A与568-B标准的接线方案n2千兆位网络交叉线的连接千兆位网络交叉线的连接 n3连接连接RJ-45水晶头的注意事项水晶头的注意事项n按对
9、绞电缆色标顺序排列，不要有差错；把RJ-45水晶头点斩实；用压力钳压实。图 3.5千兆位网络交叉线的连接4.配线子系统的布线与安装 n4.1配线子系统布线路由选择 n当研究和设计配线子系统时，需考虑与设施相关的一些问题，比如家具安装的类型、办公室的物理结构和整体建筑结构。建筑物结构类型可以影响安装缆线时采用的组合方法；办公区域的类型可以决定信息插座的种类。配线电缆路由可以根据办公室的结构来决定。n影响配线子系统布线路由的主要因素有建筑物的功能、电磁干扰、外观等。n如果在所选路径中存在供电线路时，还要了解低压与高压电缆之间应保持的最小间距。n理解了布线过程中需掌握的结构和规定之后，便可以开始场地
10、调查，确定经济的布线路由。n一般应以水平电缆沿主要走廊和办公通道捆扎布线为原则设计布局，使电缆由楼层电信间延伸至整个工作区。n考虑电缆接至信息插座的配线部分如何布线才美观。4.2 配线子系统的布线安装 n1预埋管线布线预埋管线布线 n所谓预埋管线布线就是将金属管或阻燃高强度PVC管直接预埋在混凝土楼板或墙体中，并由电信间向各信息插座辐射，如图4.1所示。图4.1 预埋管线布线法n2.地面金属线槽方式布线地面金属线槽方式布线 n所谓地面金属线槽方式就是将长方形的线槽安装在现浇楼板或地面垫层中，每隔48m拉一个过线盒或出线盒（在支路上出线盒起分线盒的作用），直到信息点出口的出线盒。这种方式就是将电
11、信间出来的缆线沿地面金属线槽布放到地面出线盒，或由分线盒引出支管到墙上的信息插座，如图4.2所示。图 4.2 地面金属线槽方式布线n3格形楼板线槽与沟槽相结合布线格形楼板线槽与沟槽相结合布线n格形楼板线槽与沟槽相结合布线是指，将格形楼板线槽与沟槽连通成网，沟槽内电缆为干线布线路由，分束引入各预埋线槽，在线槽的出线口处安装信息插座，如图4.3所示。图 4.3 格形楼板线槽和沟槽示意图n4吊顶内布线吊顶内布线n吊顶内布线是指先走吊顶线槽、管道，再走墙体内暗管的布线方式，常用于大型建筑物或布线系统较复杂的场所，如图4.4所示。图 4.4 吊顶线槽、管道与墙内暗管结合布线n5天花板内布线天花板内布线
12、n采用天花板内敷设缆线时，宜用金属管道或硬质阻燃PVC管予以保护。如图4.5所示，是在天花板内设置集合点(转接点)的分区布线方式。图 4.5 在天花板内布线n6网络地板布线网络地板布线n网络地板是基于架空地板方式发展起来的大面积、开放性地板。图 4.6 网络地板布线n7墙面布线墙面布线 n由管道或线槽、缆线交叉穿行的接线盒、电源和出线盒及其配件组成墙面布线系统，如图4.7所示。图 4.7墙面布线5.干线子系统的布线与安装 n5.1 干线子系统路由选择nANSI/TIA/EIA 568-B 标准建议干线子系统的布线系统采用分层星状拓扑结构，并用图标出可选用安装的、能提供高保密性和可靠性的管理间到
13、管理间缆线敷设线路。通常情况下，这种星状方式安装可通过配线架配置完成。确定实施的拓扑结构将决定路由设计的逻辑方法。一旦了解了路由设计目标，便可开始收集信息，为用户提供可能的路由来选择每种方法的性价比。n当调查干线子系统的最佳路由时，需研究并考虑设施和建筑群的各个方面。n布线走向应选择干线电缆最短、经济，确保人员安全的路由。5.2干线子系统的布线安装 n1垂直干线布线安装垂直干线布线安装 n垂直干线是在从建筑物底层直到顶层垂直(或称上升)电气竖井内敷设的通信线路。建筑物垂直干线布线可采用电缆孔和电缆竖井两种方法，如图5.1所示。图5.1 垂直干线的安装n2水平干线布线水平干线布线 n水平干线布线
14、可以采用桥架线槽、管道托架敷设方式，如图5.2所示。n3干线电缆的端接干线电缆的端接 n缆线在终接前，必须核对缆线标识内容是否正确；n缆线中间不应有接头；缆线终接处必须牢固、接触良好；n对绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接；n网络线一定要与电源线分开敷设，可以与电话线及电视天线放在一个线管中。n网络设备需分级连接，主干线是多路复用的，不可能直接连接到用户端设备；所以不必安装太多的缆线。5.2 水平干线的布线6.设备间的配置与安装 n6.1 6.1 设备间的配置与布线设备间的配置与布线 n设备间是大楼中数据、语音主干缆线终接的场所；也是来自建筑群的缆线进入建筑物终接的场所；
15、更是各种数据、语音主机设备及保护设施的安装场所.n设备间内的布线可以采用地板或墙面内沟槽敷设、预埋管槽敷设、机架布线架敷设和活动地板下敷设等方式。如图6.1所示，就是一种机架布线敷设示例。图 6.1设备间内的机架布线敷设6.2 配线架的安装 n安装配线架及终接时，应注意以下几点：n分配线架挂墙安装时，下端应高于30cm，上端应低于2m，配线架挂墙安装时应保证垂直，垂直偏差度不得大于3mm；n分配线间配线架采用壁挂式机柜包装，机柜垂直倾斜误差不应大于3 mm，底座水平误差每平方米不大应于2mm；n系统终接前应确认电缆和光缆敷设已经完成，电信间土建及装修工程竣工完成，具有洁净的环境和良好的照明条件
