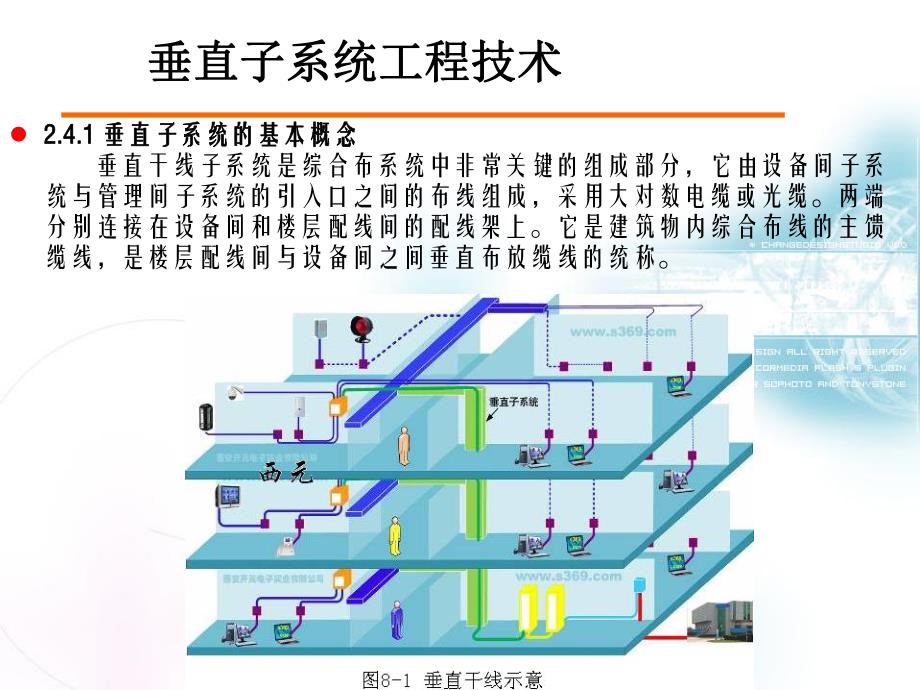

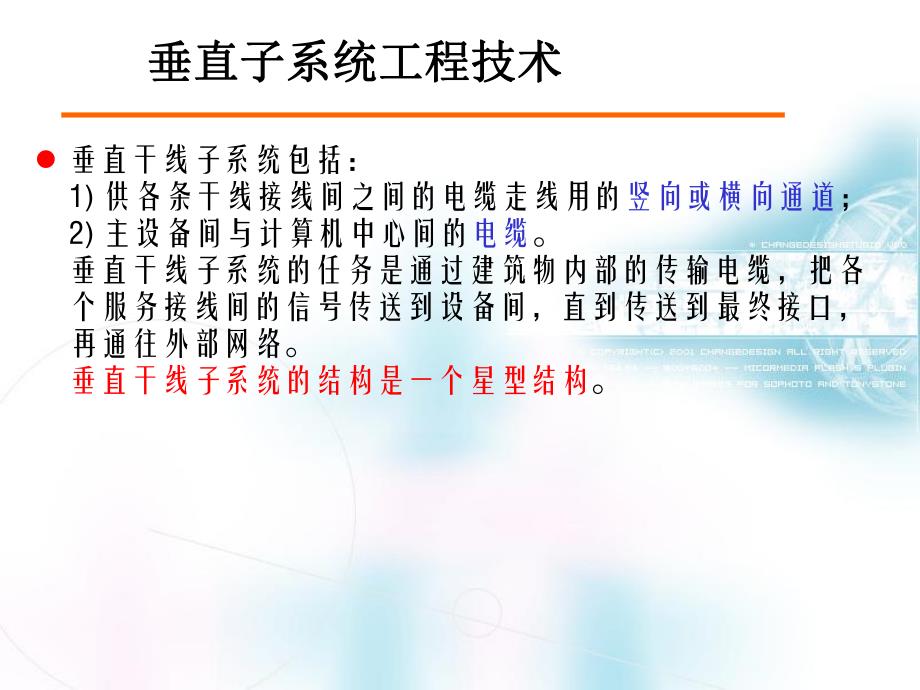

1、l 2.4.1 2.4.1 垂直子系统的基本概念垂直子系统的基本概念 垂直干线子系统是综合布系统中非常关键的组成部分，它由设备间子系统与管理间子系统的引入口之间的布线组成，采用大对数电缆或光缆。两端分别连接在设备间和楼层配线间的配线架上。它是建筑物内综合布线的主馈缆线，是楼层配线间与设备间之间垂直布放缆线的统称。垂直子系统工程技术垂直子系统工程技术l 垂直干线子系统包括：1)供各条干线接线间之间的电缆走线用的竖向或横向通道；2)主设备间与计算机中心间的电缆。垂直干线子系统的任务是通过建筑物内部的传输电缆，把各个服务接线间的信号传送到设备间，直到传送到最终接口，再通往外部网络。垂直干线子系统的结
2、构是一个星型结构。垂直子系统工程技术垂直子系统工程技术l 2.4.22.4.2垂直子系统的规划和设计垂直子系统的规划和设计垂直子系统的线缆直接连接着几十或几百个用户，因此一旦干线电缆发生故障，影响巨大。为此，必须十分重视干线子系统的设计工作。l 根据综合布线的标准及规范，应按下列设计要点进行垂直子系统的设计工作。l 1确定干线线缆类型及线对垂直子系统缆主要有铜缆和光缆两种类型，具体选择要根据布线环境的限制和用户对综合布线系统设计等级的考虑。如果主干距离不超过100m，并且网络设备主干连接采用1000Base-T端口时，从节约成本角度考虑，可以选择超五类双绞线作为主干网络。常用以下三种线缆：1）
3、100双绞电缆2）8.3m/125m单模光纤3）50m/125m或62.5m/125m多模光纤垂直子系统工程技术垂直子系统工程技术l 2.垂直子系统路径的选择垂直子系统主干缆线应选择最短、最安全和最经济的路由。路由的选择要根据建筑物的结构以及建筑物内预留的电缆孔、电缆井等通道位置而决定。建筑物内有两大类型的通道：封闭型和开放型。宜选择带门的封闭型通道敷设干线线缆。开放型通道是指从建筑物的地下室到楼顶的一个开放空间，中间没有任何楼板隔开。封闭型通道是指一连串上下对齐的空间，每层楼都有一间，电缆竖井、电缆孔、管道电缆、电缆桥架等穿过这些房间的地板层。垂直子系统工程技术垂直子系统工程技术l 3.垂直
4、子系统的布线距离 垂直子系统的布线最大距离：CD-FD 不应超过2000m,BD-FD不应超过500m。通常设备间的主配线架设在建筑物的中部附近，使线缆的距离最短。若超出上述距离限制，可以分成以下几个区域布线，使每个区域满足相应的距离要求。1）采用单模光纤时，建筑群配线架到楼层配线架的最大距离可以延伸到3000m。2）采用超5类双绞线时，传输速率超过100Mbps，布线距离不宜超过90m，否则，宜采用单模或多模光纤。3）在CD,BD上，接插软线和跳线长度不宜超过20m，超过20m的长度应从允许的干线缆最大长度中扣除。垂直子系统工程技术垂直子系统工程技术l 4垂直子系统缆线敷设保护方式应符合下列
5、要求：1）缆线不得布放在电梯或供水、供气、供暖管道竖井中，缆线不应布放在强电竖井中。2）电信间、设备间、进线间之间干线通道应沟通。垂直子系统工程技术垂直子系统工程技术l 5.垂直子系统干线线缆的端接干线电缆可采用点对点端接，也可采用分支递减端接以及电缆直接连接。点对点端接是最简单、最直接的接合方法，如图8-2所示。干线子系统每根干线电缆直接延伸到指定的楼层配线管理间或二级交接间。分支递减端接是用一根足以支持若干个楼层配线管理间或若干个二级交接间的通信容量的大容量干线电缆，经过电缆接头交接箱分出若干根小电缆，再分别延伸到每个二级交接间或每个楼层配线管理间，最后端接到目的地的连接硬件上，如图8-3
6、所示。垂直子系统工程技术垂直子系统工程技术图8-2 干线电缆点至点端接方式 图8-3 干线电缆分支接合方式垂直子系统工程技术垂直子系统工程技术l 6确定干线子系统通道规模垂直子子系统是建筑物内的主干电缆。在大型建筑物内，通常使用的干线子系统通道是由一连串穿过配线间地板且垂直对准的通道组成，穿过弱电间地板的线缆井和线缆孔，如图8-4所示。（a）线缆井 （b）线缆孔 图8-4 穿过弱电间地板的线缆井和线缆孔垂直子系统工程技术垂直子系统工程技术如果同一幢大楼的配线间上下不对齐，则可采用大小合适的线缆管道系统将其连通，如图8-5所示。图8-5 配线间上下不对齐时双干线电缆通道垂直子系统工程技术垂直子系
7、统工程技术l 垂直子系统的设计实例垂直子系统的设计实例l 设计实例设计实例1 1 垂直子系统竖井位置垂直子系统竖井位置在设计垂直子系统的时候，必须先确定竖井的位置，从而方便施工的进行。竖井位置图纸的设计如图8-6所示。（a）PVC线槽布线方式 （b）PVC线管布线方式 图8-6 竖井位置示意图 垂直子系统工程技术垂直子系统工程技术l 设计实例设计实例2 2 布线系统示意图布线系统示意图综合布线系统规划、设计中往往需要设计一些布线系统图垂直系统布线设计 图8-7图 网络、电话系统布线系统图垂直子系统工程技术垂直子系统工程技术l 2.4.42.4.4垂直子系统线缆容量的计算垂直子系统线缆容量的计算
8、l 在确定干线线缆类型后，便可以进步确定每个层楼的干线容量。一般而言，在确定每层楼的干线类型和数量时，都要根据楼层水平子系统所有的各个语音、数据、图像等信息插座的数量来进行计算的。具体计算的原则如下：1）语音干线可按一个电话信息插座至少配1个线对的原则进行计算；2）计算机网络干线线对容量计算原则是：电缆干线按24个信息插座配2对对绞线，每一个交换机或交换机群配4对对绞线；光缆干线按每48个信息插座配2芯光纤。3）当楼层信息插座较少时，在规定长度范围内，可以多个楼层共用交换机，并合并计算光纤芯数。4）如有光纤到用户桌面的情况，光缆直接从设备间引至用户桌面，干线光缆芯数应不包含这种情况下的光缆芯数
9、。5）主干系统应留有足够的余量，以作为主干链路的备份，确保主干系统的可靠性。下面对干线线缆容量计算进行举例说明。垂直子系统工程技术垂直子系统工程技术l 例：已知某建筑物需要实施综合布线工程，根据用户需求分析得知，其中第六层有60个计算机网络信息点，各信息点要求接入速率为100Mbps，另有45个电话语音点，而且第六层楼层管理间到楼内设备间的距离为60m，请确定该建筑物第六层的干线电缆类型及线对数。l 解答：（1）60个计算机网络信息点要求该楼层应配置三台24口交换机，交换机之间可通过堆叠或级联方式连接，最后交换机群可通过一条4对超5类非屏蔽双绞线连接到建筑物的设备间。因此计算机网络的干线线缆配
10、备一条4对超5类非屏蔽双绞线电缆。（2）45个电话语音点，按每个语音点配1个线对的原则，主干电缆应为45对。根据语音信号传输的要求，主干线缆可以配备一根3类50对非屏蔽大对数电缆。垂直子系统工程技术垂直子系统工程技术l 2.4.52.4.5垂直子系统的工程技术垂直子系统的工程技术l 标准要求标准要求GB50311-2007综合布线系统工程设计规范国家标准第6章安装工艺要求内容中，对垂直子系统的安装工艺提出了具体要求。垂直子系统垂直通道穿过楼板时宜采用电缆竖井方式。也可采用电缆孔、管槽的方式，电缆竖井的位置应上、下对齐。垂直子系统工程技术垂直子系统工程技术图8-13 钢缆固定示意图图 8-14
11、垂直布线系统实验-钢缆扎线布线实验示意图 垂直子系统工程技术垂直子系统工程技术l 垂直子系统缆线的绑扎垂直子系统缆线的绑扎垂直子敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，防止线缆应重量产生拉力造成线缆变形，不宜绑扎过紧或使缆线受到挤压。在绑扎缆线的时候特别注意的是应该按照楼层进行分组绑扎。垂直子系统工程技术垂直子系统工程技术l 垂直子系统缆线敷设方式垂直子系统缆线敷设方式垂直干线是建筑物的主要线缆，它为从设备间到每层楼上的管理间之间传输信号提供通路。直子系统的布线方式有垂直型的，也有水平型的，
12、这主要根据建筑的结构而定。大多数建筑物都是垂直向高空发展的，因此很多情况下会采用垂直型的布线方式。但是也有很多建筑物是横向发展，如飞机场候机厅、工厂仓库等建筑，这时也会采用水平型的主干布线方式。因此主干线缆的布线路由既可能是垂直型的，也可能是水平型的，或是两者的综合。在新的建筑物中，通常利用竖井通道敷设垂直干线。在竖井中敷设垂直干线一般有两种方式：向下垂放电缆和向上牵引电缆。相比较而言，向下垂放比向上牵引容易。垂直子系统工程技术垂直子系统工程技术l 1向下垂放线缆的一般步骤1)把线缆卷轴放到最顶层。2)在离房子的开口(孔洞处)34 m处安装线缆卷轴，并从卷轴顶部馈线。3)在线缆卷轴处安排所需的
13、布线施工人员(人数视卷轴尺寸及线缆质量而定)，另外每层楼要有一个工人，以便引寻下垂的线缆。4)旋转卷轴，将线缆从卷轴上拉出。5)将拉出的线缆引导进竖井中的孔洞。在此之前，先在孔洞中安放一个塑料的套状保护物，以防止孔洞不光滑的边缘擦破线缆的外皮。6)慢慢地从卷轴上放缆并进入孔洞向下垂放，注意速度不要过快7)继续放线，直到下一层布线人员将线缆引到下一个孔洞。8)按前面的步骤继续慢慢地放线，并将线缆引入各层的孔洞，直至线缆到达指定楼层进入横向通道。垂直子系统工程技术垂直子系统工程技术l 2向上牵引线缆的一般步骤向上牵引线缆需要使用电动牵引绞车，其主要步骤如下：1)按照线缆的质量，选定绞车型号，并按绞
14、车制造厂家的说明书进行操作。先往绞车中穿一条绳子。2)启动绞车，并往下垂放一条拉绳(确认此拉绳的强度能保护牵引线缆)，直到安放线缆的底层。3)如果缆上有一个拉眼，则将绳子连接到此拉眼上。4)启动绞车，慢慢地将线缆通过各层的孔向上牵引。5)缆的末端到达顶层时，停止绞车。6)在地板孔边沿上用夹具将线缆固定。7)当所有连接制作好之后，从绞车上释放线缆的末端。垂直子系统工程技术垂直子系统工程技术l 2.4.62.4.6工程经验工程经验垂直系统缆线的绑扎在一次的网络综合布线工程施工过程中，我们将一栋5层公寓楼的垂直布线所有的线缆绑扎在了一起，在测试时，发现有一层的线缆无法测通，经过排查发现是垂直子系统的
15、布线出现了问题，需要重新布线。在换线的过程中无法抽动该层的线缆，又将所有绑扎的线缆逐层放开，才更换好。所以在施工过程中，垂直系统的绑扎要分层绑扎，并做好标记。同时值得注意的是：在许多束或捆线缆的场合，位于外围的线缆受到的压力比线束里面的大，压力过大会使线缆内的扭绞线对变形，像上面所说的那样影响性能，主要表现为回波损耗成为主要的故障模式。回波损耗的影响能够累积下来，这样每一个过紧的系缆带造成的影响都累加到总回波损耗上。你可以想象最坏的情况，在长长的悬线链上固定着一根线缆，每隔300mm就有一个系缆带。这样固定的线缆如果有40m。那么线缆就有134处被挤压着。当使用系缆带时，要注意系带时的力度，系缆带只要足以束住线缆就足够了。垂直子系统工程技术垂直子系统工程技术
