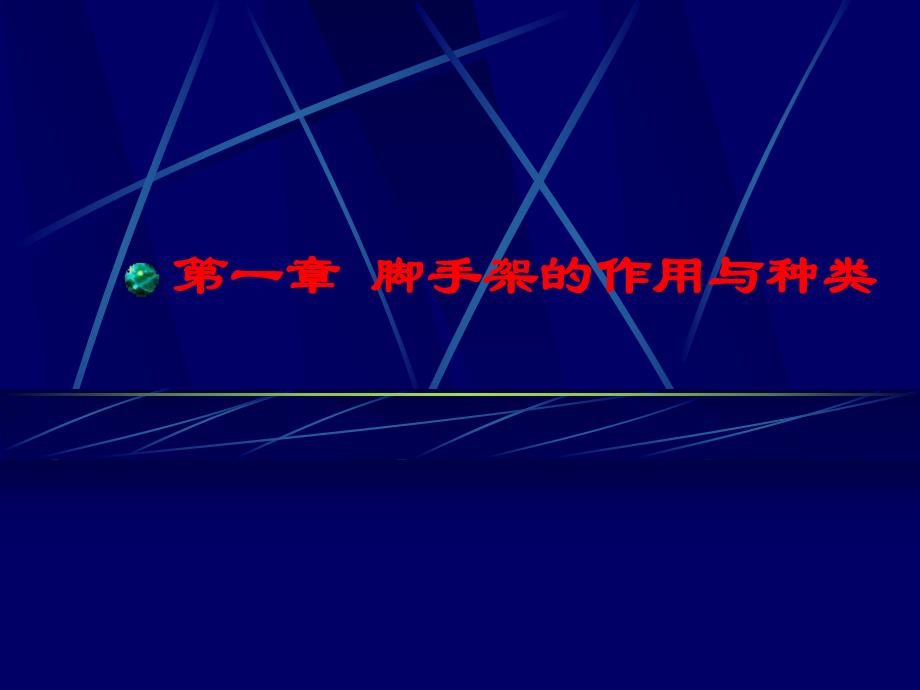

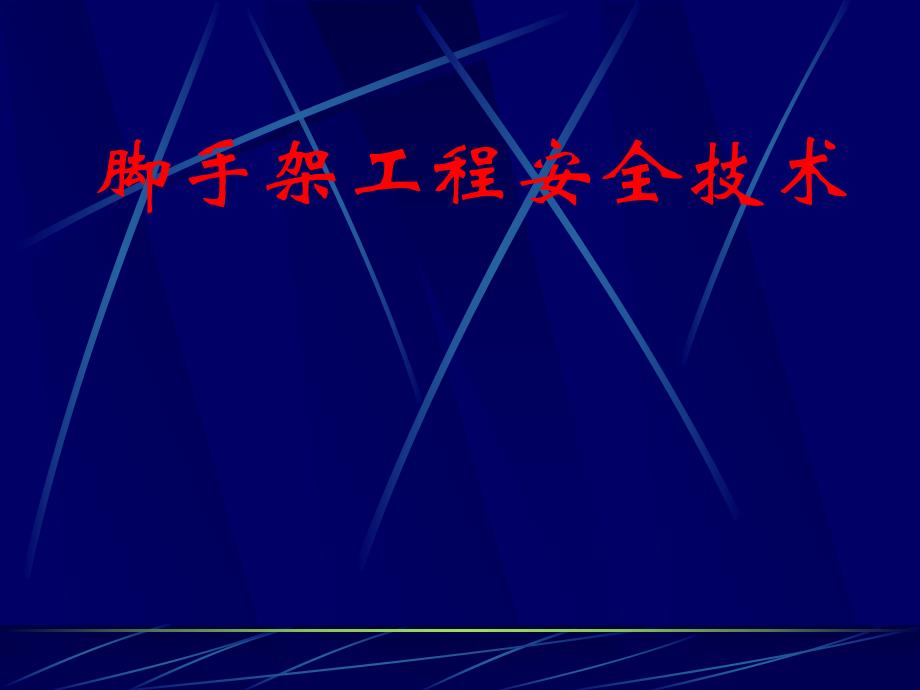

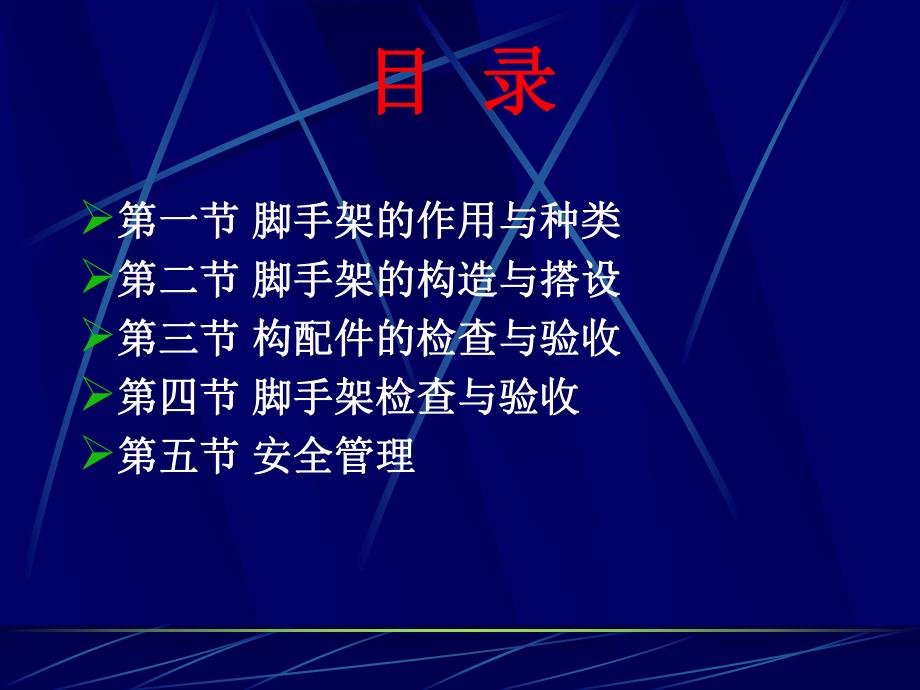

1、脚手架工程安全技术目目 录录第一节第一节 脚手架的作用与种类脚手架的作用与种类 第二节第二节 脚手架的构造与搭设脚手架的构造与搭设第三节第三节 构配件的检查与验收构配件的检查与验收第四节第四节 脚手架检查与验收脚手架检查与验收第五节第五节 安全管理安全管理第一章第一章 脚手架的作用与种类脚手架的作用与种类 脚手架在建筑施工中具有极其重要的作用。在建筑施工中，无论是从事结构施工，还是内外装修，皆离不开脚手架。在施工中可以利用脚手架妥善解决工人登高作业中的安全防护问题，把危险作业变为安全作业，给劳动者创造一个平稳可靠的作业条件。同时，脚手架的合理运用还有利于提高劳动生产率，缩短工期，保证工程质量。
2、但不容忽视的是，脚手架的支搭质量直接关系到劳动者的生命安全。架子工在支拆脚手架时，悬空于数米、数十米，甚至数百米以上的高处作业，脚下仅有一根横杆（管径48-51mm）的立足之地，这本身就潜藏着许多不安全因素。在建筑施工中由于支拆脚手架不符合安全操作规程而造成的伤亡事故几乎年年都有发生。据不完全统计分析，架子工在建筑施工中发生重大伤亡事故的比率占各工种的首位，占高处坠落事故的50%。另外，脚手架的支搭质量除了直接关系到架子工的生命安全外，其坚固性和稳定性更是直接影响到使用者的人身安全。一、脚手架的作用一、脚手架的作用 在建筑工程施工中，脚手架作为不可缺少的架设工具，有着极其重要的作用：1、脚手架
3、可以使建筑工人在不同的部位进行操作。2、脚手架能保证建筑工人在高处作业时的安全。脚手架的上述两个作用必须同时满足，既要满足操作要求，又要保证作业人员安全。因此必须满足以下几点：（1）脚手架应按规范和专项施工方案的要求支搭，须满足堆料、运输、操作和行走的要求。（2）要因地制宜，量材施用，并确保安全，符合安全操作规程的规定。（3）要有足够的牢固性和稳定性，保证施工期间在所规定的荷载作用下或在气候条件的影响下不变形、不摇晃、不倾斜，不倒塌。二、脚手架的种类二、脚手架的种类 随着基本建设规模的日益扩大，脚手架的种类也愈来愈多。按搭设材料分有木脚手架、竹脚手架、钢管和角钢脚手架；按搭设形式分有多立杆式和
4、工具式脚手架（工具式脚手架包括有门式钢管脚手架、吊篮脚手架、插口式脚手架、挂式脚手架，桥式脚手架和附着式升降脚手架等）；按立杆搭设排数分为单排、双排和满堂红脚手架；按搭设用途又可分为结构施工和装饰装修用脚手架；按搭设位置又可分为外脚手架和里脚手架等等。关于在我市禁止使用竹脚手架的规定关于在我市禁止使用竹脚手架的规定 原国家规程规定，作为脚手架的竹材须为4年以上生长期且竹杆梢径不小于75mm楠竹，青嫩、枯黄、黑斑、虫蛀以及裂纹连通二节以上的竹杆均不能使用，而目前各地搭设脚手架的材质远远达不到这一要求，直接影响了脚手架的承载能力，从而带来了支拆作业和使用过程当中的许多不安全隐患，因此市建设局已于2
5、000年颁发了关于在建工程施工中禁止使用竹脚手架和铁皮模板的通知（东建字2000015号）文件，禁止我市建筑工程在施工中使用竹脚手架。脚手架材质应采用钢管脚手架脚手架材质应采用钢管脚手架 钢管脚手架是由钢钢管脚手架是由钢管用扣件连接而成的脚管用扣件连接而成的脚手架。钢管进场时应具手架。钢管进场时应具有生产厂家的检验合格有生产厂家的检验合格证，满足抗拉强度、伸证，满足抗拉强度、伸长率、屈服点和硫、磷长率、屈服点和硫、磷含量的要求。钢管应采含量的要求。钢管应采用外径用外径48-51mm，壁厚，壁厚3-3.5mm的钢管，如有的钢管，如有严重锈蚀、压扁和裂纹严重锈蚀、压扁和裂纹的，应禁止使用。的，应禁
6、止使用。扣件应有法定检测单位的测扣件应有法定检测单位的测试报告和产品质量合格证明，应试报告和产品质量合格证明，应符合现行国家标准符合现行国家标准钢管脚手架钢管脚手架扣件标准扣件标准（GB158311995）的要求：不得有裂纹、气孔、砂的要求：不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的眼、疏松或其他影响使用性能的铸造缺陷，当对扣件质量有怀疑铸造缺陷，当对扣件质量有怀疑时，应按该标准的规定抽样检测。时，应按该标准的规定抽样检测。另外，根据检查表明，当螺另外，根据检查表明，当螺栓扭力矩达栓扭力矩达70NM时，我国目前时，我国目前各生产厂的扣件螺栓已滑丝不能各生产厂的扣件螺栓已滑丝不能使用，为此
7、使用，为此钢管脚手架扣件标钢管脚手架扣件标准准第第55条规定：条规定：“扣件（除扣件（除底坐外）必须经过底坐外）必须经过65NM扭力扭力矩试压检验，不允许破坏。矩试压检验，不允许破坏。”并并须做好相关记录。规范规定须做好相关记录。规范规定,螺栓螺栓拧紧扭力矩不应小于拧紧扭力矩不应小于40NM，且，且不应大于不应大于65NM。第二章第二章 脚手架的构造与搭设脚手架的构造与搭设主要杆件主要杆件 1外立杆；2内立杆；3横向水平杆；4纵向水平杆；5防护栏杆；6挡脚板；7直角扣件；8旋转扣件；9连墙件；10横向斜撑；11主立杆；12副立杆；13抛撑；14剪刀撑；15垫板；16纵向扫地杆；17横向扫地杆。
8、扣件式钢管脚手架的主要杆件及其作用 1、立杆（也叫立柱、竖柱等，分为外立杆，内立、立杆（也叫立柱、竖柱等，分为外立杆，内立杆）。杆）。它与地面垂直，是脚手架的主要受力杆件。其作它与地面垂直，是脚手架的主要受力杆件。其作用是将脚手架上所堆放的物料和作业人员的全部荷用是将脚手架上所堆放的物料和作业人员的全部荷载，通过底座、垫板传到地基上。规范规定钢管立杆载，通过底座、垫板传到地基上。规范规定钢管立杆间距最大不超过间距最大不超过2米；立杆接长除顶层顶步可采用搭米；立杆接长除顶层顶步可采用搭接接外，其余各层各步接头必须采用对接扣件连接；立杆外，其余各层各步接头必须采用对接扣件连接；立杆顶端宜高出女儿墙
9、上皮顶端宜高出女儿墙上皮1m，高出檐口上皮，高出檐口上皮1.5m，高，高于施工层作业面于施工层作业面1.2 m以上作为临边防护（如下图所以上作为临边防护（如下图所示示范）。范）。楼面周边有些工地的脚手架未随层高搭设，有些工地的脚手架未随层高搭设，从而造成施工层作业面临边无防护从而造成施工层作业面临边无防护2、横向水平杆（也称小横杆、横楞等）。、横向水平杆（也称小横杆、横楞等）。与墙面垂直，作用是直接承受脚手架上的荷载，并将其传送到大横杆上。在双排脚手架中，它是连接内外两排架体，增强脚手架整体稳定性的重要杆件。3、纵向水平杆（也叫大横杆、顺水杆等）、纵向水平杆（也叫大横杆、顺水杆等）。它与墙面平
10、行。其作用是与立杆连成整体，将脚手板上堆放的物料和作业人员的荷载传到立杆上。4、防护栏杆与挡脚板。、防护栏杆与挡脚板。脚手架作业层应按临边防护的要求设置防护栏杆和挡脚板。防护栏杆的做法应符合规范要求。我市有不少在建工程脚手架的防护栏杆在立杆步距为1.8m时仅设90cm一道防护，此种防护做法是不严密的，应在60cm和1.2m处各设一道共两道防护。挡脚板高度不得低于180mm。（如下图所示）5、直角扣件和旋转扣件、直角扣件和旋转扣件。钢管脚手架应用扣件连接而不应用篾绳连接。主节点处严禁用篾绳连接代替扣件连接 扣件规格必须与钢管外径（48或51）相同，与钢管的贴合面要接触良好；新扣件应有生产许可证、
11、法定检测单位的测试报告和产品质量合格证，旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进行防锈处理。扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm，安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按以下表1的规定确定。不合格的必须重新拧紧，直至合格为止。表表1 1扣件拧紧抽样检查数目及质量判定标准扣件拧紧抽样检查数目及质量判定标准6、连墙件（也称拉接）。、连墙件（也称拉接）。是连接脚手架与建筑物的构件,沿立杆的垂直与水平方向设置，能承受拉力和压力，其作用主要是承受脚手架的风荷载和脚手里
12、、外排立杆不均匀下沉所产生的荷载。（1）连墙件数量的设置除应符合以下表2的规定。表表2 2 连墙件布置最大间距连墙件布置最大间距注：h步距；la纵距。（2）连墙件的布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；宜优先采用菱形布置，也可采用方形、矩形布置；对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接（如下图所示）；亦可采用拉筋和顶撑配合使用的附墙连接方式亦可采用拉筋和顶撑配合使用的附墙连接方式严禁使用仅有拉筋的柔性连墙件严禁使用仅有拉筋的柔性连墙件 对高度24m以上
13、的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。7、抛撑抛撑 它是设置在脚手架外排，从地面支撑脚手架的斜杆，与地面成45-60角。其作用是增加脚手架的横向稳定性，防止脚手架向外倾斜或倾倒。在支撑脚手架初期和拆除脚手架剩最后几步时，其作用尤其重要。在支撑脚手架初期当脚手架下部暂不能设连墙件时应搭设抛撑，在连墙件搭设好后方可拆除。拆除脚手架剩最后几步时亦须搭设抛撑，抛撑搭设好后方可拆除连墙件，严禁在未设置抛撑的情况下先行拆除连墙件而进行脚手架拆除作业。抛撑应用一水平支撑与脚手架立杆连接，以增强稳
14、定性。8、剪刀撑。、剪刀撑。是在脚手架外侧面成对设置的交叉斜杆。双杆互相交叉，并都与地面成45-60角。其作用是把脚手架连成整体，并承受脚手架的水平作用力，增强脚手架的整体稳定性。（1）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m（如下图所示）；高度在高度在24m以下的脚手架剪刀撑布置以下的脚手架剪刀撑布置（2）高度在）高度在24m以上的双排脚手架应在外侧立面以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。整个长度和高度上连续设置剪刀撑。9、基础（一般应作硬地化处理，并应按、基础（一般应作硬地化
15、处理，并应按要求设置底座、垫板）要求设置底座、垫板）（1）基础地面的处理。）基础地面的处理。搭设高度在25m以下时，可素土夯实找平，上面铺5cm厚木板；搭设高度在2550m时，应根据现场地耐力情况设计基础做法或采用回填土分层夯实达到要求时，可用枕木支垫；搭设高度超过50m时，应进行计算并根据现场地耐力情况设计基础做法，或可浇注50cm厚混凝土基础，其上采用枕木支垫。脚手架底座底面标高宜高于自然地坪mm。当基础地势较低时，应在基础处的周围设有排水设施。（2）扫地杆。它是紧贴着地面的纵、横向水平杆，其作用是增强脚手架立杆根部的稳定性。扫地杆应纵、横向连续设置。而不应断断续续（如下图所示），甚至未设
16、置10、脚手板（也称跳板、架板）。、脚手板（也称跳板、架板）。是铺于小横杆上直接承受施工荷载的构件。（1）脚手板材质：可采用钢、木、竹材料制作，每块质量不宜大于30kg。冲压钢脚手板的材质应符号现行国家标准碳素结构钢（GB/T 700）中Q235A级钢的规定，其质量与尺寸允许偏差应符合规范的规定，并应有防滑措施。（如下图所示）另外，近几年我市有一些施工单位采用钢筋焊接而成的定型化、工具化的钢筋网格脚手板，只要其强度达到荷载要求，亦可算是钢脚手板的一种形式。木脚手板应采用杉木或松木制作，其材质应符合现行国家标准木结构设计规范（GBJ 5）中级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。但是，一直以来我市大部分工地的脚手板均采用单根的竹子绑扎而成的毛竹杆脚手板，由于竹材的不均匀，大大小小，竹子与竹子之间间距又宽（部分甚至超过10cm），从而带来了使用上的许多不安全因素，因此这种做法应逐步淘汰。（2）脚手板的搭设脚手架应铺满、铺稳，离开墙面120150mm；自顶层作业层的脚手板下计，宜每隔12m满铺一层脚手
