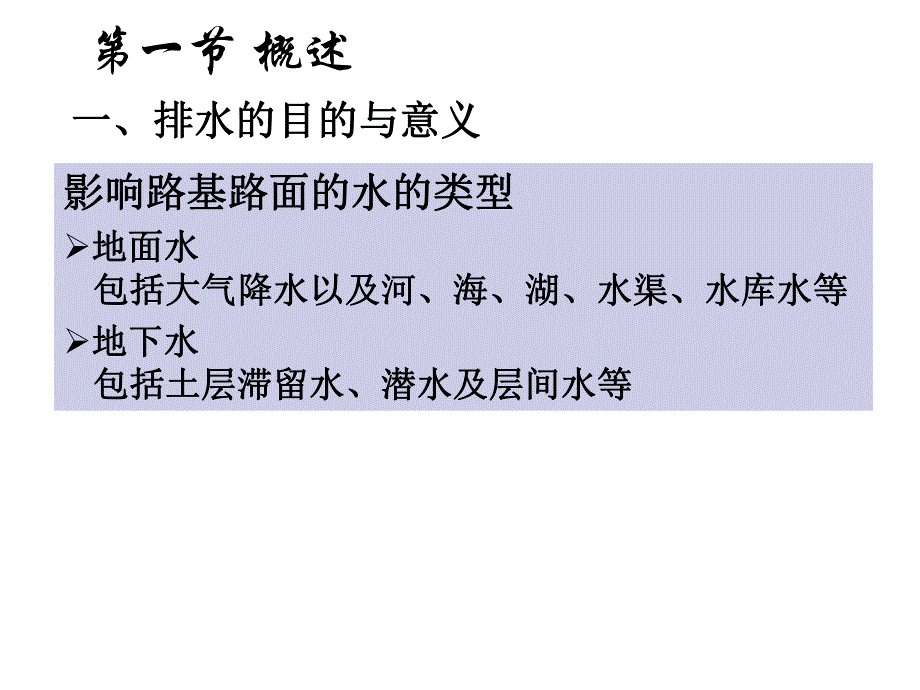

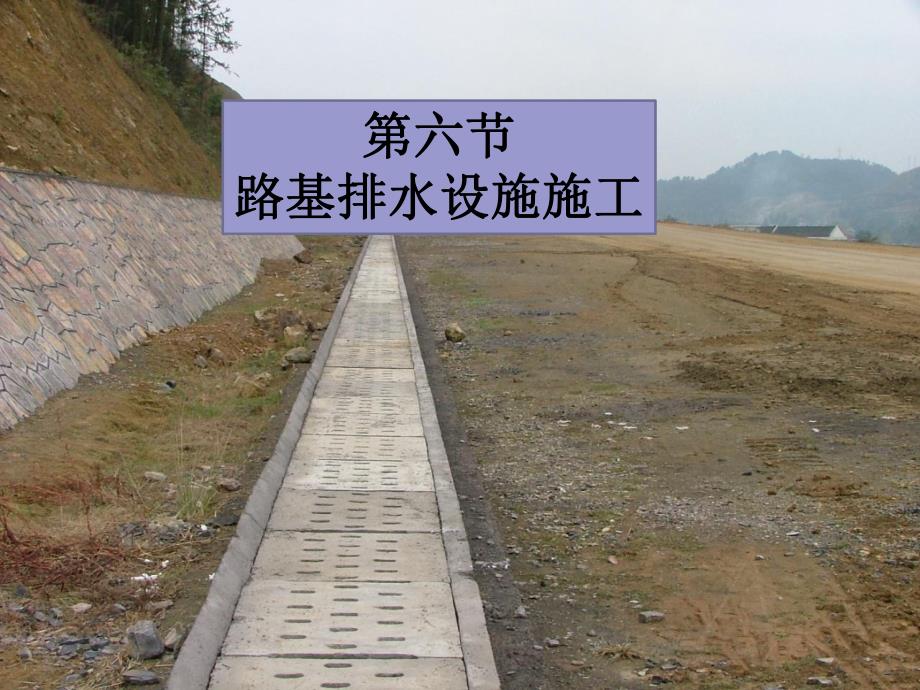

1、第六节第六节路基排水设施施工路基排水设施施工2 路基路面排水设计第一节第一节 概述概述第二节第二节 路基排水设备的构造与布置路基排水设备的构造与布置第三节第三节 路面排水设计路面排水设计第一节 概述一、排水的目的与意义一、排水的目的与意义影响路基路面的水的类型影响路基路面的水的类型地面水地面水 包括大气降水以及河、海、湖、水渠、水库水等包括大气降水以及河、海、湖、水渠、水库水等地下水地下水 包括土层滞留水、潜水及层间水等包括土层滞留水、潜水及层间水等对路基的影响对路基的影响1)1)地面水对路基产生冲刷和渗透；地面水对路基产生冲刷和渗透；2)2)地下水使路基湿软、膨胀、冻胀、翻浆、边地下水使路基
2、湿软、膨胀、冻胀、翻浆、边坡滑坍、山坡滑坡等。坡滑坍、山坡滑坡等。不同水对路基路面的影响：不同水对路基路面的影响：对路面的影响对路面的影响1)1)降低路面材料强度；降低路面材料强度；2)2)沥青从石料表面剥落；沥青从石料表面剥落；3)3)唧浆、冲刷；唧浆、冲刷；4)4)使路面因支撑不足而出现疲劳损坏。使路面因支撑不足而出现疲劳损坏。排水的目的排水的目的把降落在路界范围内的表面水有效的汇集并把降落在路界范围内的表面水有效的汇集并迅速排除出路界；迅速排除出路界；把路界外可能流向路基的地表水拦截在路界把路界外可能流向路基的地表水拦截在路界范围以外以减小对路基路面的危害；范围以外以减小对路基路面的危害
3、；隔断、疏干和降低影响路基稳定性的地下水，隔断、疏干和降低影响路基稳定性的地下水，并将其引导到路基范围以外。并将其引导到路基范围以外。路界地表排水的内容路界地表排水的内容路面表面排水路面表面排水中央分隔带排水中央分隔带排水坡面排水坡面排水排水式沥青路面排水式沥青路面路面内部排水系统的设计通常需满足路面内部排水系统的设计通常需满足三方面的要求：三方面的要求：各项设施应具有足够的泄水能力，排除渗入路面各项设施应具有足够的泄水能力，排除渗入路面结构内的自由水；结构内的自由水；自由水在路面结构内的渗流时间不能太长，渗流自由水在路面结构内的渗流时间不能太长，渗流路径不能太长；路径不能太长；排水设施要有较
4、好的耐久性。排水设施要有较好的耐久性。第二节 路基排水设备的构造与布置地面排水设备地面排水设备边沟边沟截水沟截水沟排水沟排水沟跌水跌水急流槽急流槽倒虹吸、渡水槽等倒虹吸、渡水槽等路基地表排水设施的径流量计算路基地表排水设施的径流量计算对高速公路一级公路应采用对高速公路一级公路应采用15年，其它等级公年，其它等级公路应采用路应采用10年的重现期内任意年的重现期内任意30分钟的最大降雨分钟的最大降雨强度（分钟）。强度（分钟）。各类地表水沟沟顶应高出设计水位各类地表水沟沟顶应高出设计水位0.2m以上。以上。1.边沟边沟边沟的横断面形式示意图：边沟的横断面形式示意图：a)a)、b)b)梯形；梯形；c)
5、c)、d)d)流线形；流线形；e)e)三角形；三角形；f)f)矩形矩形边沟设置的相关要求边沟设置的相关要求设置在挖方路基的路肩外侧或低路堤的坡脚外设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。内和流向路基的少量地面水。边沟断面形式及尺寸应根据地形地质条件、边边沟断面形式及尺寸应根据地形地质条件、边坡高度及汇水面积等确定。坡高度及汇水面积等确定。边沟不宜过长。边沟不宜过长。边沟的纵坡（出水口附近除外）一般与路线纵边沟的纵坡（出水口附近除外）一般与路线纵坡一致坡一致，并不宜小于，并不宜小于0.3
6、%。困难情况下，可减小。困难情况下，可减小至至0.1%。n 从安全和视觉效果角度，一般认为，从安全和视觉效果角度，一般认为，矩形边沟加盖板矩形边沟加盖板型式型式对于汇水面积较大的挖方路基边沟（与狭长的路基对于汇水面积较大的挖方路基边沟（与狭长的路基及高陡边坡配合）、与之相接的填方路基排水沟、沿街及高陡边坡配合）、与之相接的填方路基排水沟、沿街路段、设置有内挡结构的挖方路基内侧等段的适应性较路段、设置有内挡结构的挖方路基内侧等段的适应性较好，可具有路基视觉增宽、防止车轮卡陷和边坡碎落堵好，可具有路基视觉增宽、防止车轮卡陷和边坡碎落堵塞等功能。塞等功能。n从安全和景观角度，从安全和景观角度，浅浅碟
7、式排水沟（边沟）碟式排水沟（边沟）或或放缓边坡漫流排水型式放缓边坡漫流排水型式对于地形平坦、纵坡平对于地形平坦、纵坡平缓的低填、浅挖路段适缓的低填、浅挖路段适应性较好。排水沟（边应性较好。排水沟（边沟）可与原地面舒缓自沟）可与原地面舒缓自然衔接，克服沿路基边然衔接，克服沿路基边缘设置规则深排水沟所缘设置规则深排水沟所带来的行车不安全隐患，带来的行车不安全隐患，同时形成流畅优美的视同时形成流畅优美的视觉效果。觉效果。n 浆砌梯形边沟适应于防止水流冲刷要求高的路段，但适应于防止水流冲刷要求高的路段，但生硬不美观，与环境适应性差，因此最好设于高路堤或生硬不美观，与环境适应性差，因此最好设于高路堤或其
8、他视线以外的路段。其他视线以外的路段。2.截水沟截水沟挖方段截水沟挖方段截水沟:1-截水沟；截水沟；2-土台；土台；3-边沟边沟1.截水沟的功能截水沟的功能 用以拦截并排除路基上方流向路基的地面径流，减轻边沟用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。2.截水沟的布置截水沟的布置(1)横向位置横向位置截水沟一般布置在路堑边坡或陡坡路堤上侧，垂直于山坡水流截水沟一般布置在路堑边坡或陡坡路堤上侧，垂直于山坡水流方向或基本与等高线平行。视降雨量，可以不设或设计多道。方向或基本与等高线平行。视降雨量，
9、可以不设或设计多道。填方截水沟截水沟填方截水沟截水沟挖方截水沟挖方截水沟5m（2）截水沟的纵坡与长度截水沟的纵坡与长度 截水沟的纵坡不宜小于截水沟的纵坡不宜小于0.3，长度的考虑以汇水既不造成长度的考虑以汇水既不造成过大的冲刷，又不淤积为原则。过大的冲刷，又不淤积为原则。3.截水沟的横断面截水沟的横断面 一般为梯形，沟的边坡坡度，因岩土条件而定，一般采用一般为梯形，沟的边坡坡度，因岩土条件而定，一般采用1：1.01：1.5。沟底宽度。沟底宽度b不小于不小于0.5m，沟深，沟深h按设计流量而定，按设计流量而定，亦不应小于亦不应小于0.5m。土质土质石质石质（三）排水沟（三）排水沟 将路基范围内各
10、种水源的水流（如边沟、截水沟、取土坑、将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引排至桥涵或路基范围以外的指定边坡和路基附近积水），引排至桥涵或路基范围以外的指定地点。地点。1.排水沟的功能排水沟的功能排水沟与水道衔接示意图排水沟与水道衔接示意图1排水沟；排水沟；2其它渠道；其它渠道；3路基中心线；路基中心线；4桥涵桥涵3.排水沟的防护排水沟的防护 包括排水沟在内的土质沟渠在有可能受到冲刷和渗漏时包括排水沟在内的土质沟渠在有可能受到冲刷和渗漏时必须进行防护和防渗处理必须进行防护和防渗处理纵坡（%）11335577加固类型不加固1.土质好，不加固2.土质不好，简易
11、加固简易加固或干砌式加固干砌式或浆砌式加固浆砌式加固或改用跌水加固类型与沟底纵坡关系加固类型与沟底纵坡关系 2.排水沟的横断面排水沟的横断面 排水沟的横断面，一般采用梯形，尺寸大小应经过水力水排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。文计算选定。（四）跌水与急流槽（四）跌水与急流槽1.1.跌水的功能跌水的功能 在陡坡或深沟地段设置的沟底为阶梯，水流呈瀑布式跌在陡坡或深沟地段设置的沟底为阶梯，水流呈瀑布式跌落的沟槽称作跌水，跌水的作用是在较短的距离内，降低落的沟槽称作跌水，跌水的作用是在较短的距离内，降低水流流速，消减水流能量，进而防止冲刷（用于坡度大于水流流速，消减水流能量
12、，进而防止冲刷（用于坡度大于10，水头高差大于，水头高差大于1.0m的陡坡地段）的陡坡地段）2.跌水的布置和运用跌水的布置和运用边沟与涵洞单级跌水连接图边沟与涵洞单级跌水连接图1-边沟；边沟；2-路基；路基；3-跌水井；跌水井；4-涵洞涵洞多级跌水纵剖面图多级跌水纵剖面图1沟顶线；沟顶线；2沟底线沟底线跌水的基本构造：分为进水口、消力池和出水口三跌水的基本构造：分为进水口、消力池和出水口三个组成部分。个组成部分。跌水构造示意图跌水构造示意图1-护墙，护墙，2消力坎消力坎3.急流槽急流槽 在陡坡或深沟地段设置的坡度较陡、水流不离开槽底在陡坡或深沟地段设置的坡度较陡、水流不离开槽底的沟槽称作急流槽
13、。急流槽的作用是在较短的距离内以沟的沟槽称作急流槽。急流槽的作用是在较短的距离内以沟渠的方式引排水流、降低水头，进而防止冲刷（可用于比渠的方式引排水流、降低水头，进而防止冲刷（可用于比跌水更陡的坡度跌水更陡的坡度,可达可达60）急流槽急流槽（五）倒虹吸与渡水槽（五）倒虹吸与渡水槽1.1.倒虹吸与渡水槽的功能倒虹吸与渡水槽的功能 当水流需要横跨路基，同时受到设计标高的限制，可以采当水流需要横跨路基，同时受到设计标高的限制，可以采用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，后者为渡水槽，分别相当于涵洞和渡水桥，两者属于路基地后者为渡水
14、槽，分别相当于涵洞和渡水桥，两者属于路基地面排水的特殊结构物，并且多半是配合农田水利所需而采用。面排水的特殊结构物，并且多半是配合农田水利所需而采用。2.倒虹吸与渡水槽的布置倒虹吸与渡水槽的布置 倒虹吸的设置往往是因路基横跨原有沟渠，且沟渠水位倒虹吸的设置往往是因路基横跨原有沟渠，且沟渠水位高于路基设计标高，不能按正常条件下设置涵洞，此时采高于路基设计标高，不能按正常条件下设置涵洞，此时采用倒虹吸是可行的方案之一。用倒虹吸是可行的方案之一。原水道与路基设计标高相差较大，如果路基两侧地形有原水道与路基设计标高相差较大，如果路基两侧地形有利，或当地确有必要，可设简易桥梁，架设水槽或管道，利，或当地
15、确有必要，可设简易桥梁，架设水槽或管道，从路基上部跨越，以沟通路基两侧的水流。从路基上部跨越，以沟通路基两侧的水流。倒虹吸：倒虹吸：借助上下游沟渠水位差，利用势能迫使水借助上下游沟渠水位差，利用势能迫使水流降落，经路基下部管道流向路基另一侧，再流降落，经路基下部管道流向路基另一侧，再复升流入下游水渠。复升流入下游水渠。渡水槽：渡水槽：原水道与路基设计标高相差较大，如果路基两原水道与路基设计标高相差较大，如果路基两侧地形有利，或当地确有必要，可设简易桥梁，架侧地形有利，或当地确有必要，可设简易桥梁，架设水槽或管道，从路基上部跨越，以勾通路基两侧设水槽或管道，从路基上部跨越，以勾通路基两侧的水流。
16、的水流。31东江深圳渡水槽墨西哥格雷塔罗市的古渡槽南水北调北京永定河倒虹吸工程引大入秦先明峡倒虹吸（六）蒸发池（六）蒸发池 蒸发池是在气候干燥地区的排水困难地段，于公蒸发池是在气候干燥地区的排水困难地段，于公路两侧每隔一定的距离，为汇集边沟流水，任其蒸路两侧每隔一定的距离，为汇集边沟流水，任其蒸发所设置的积水池。发所设置的积水池。二、地下排水设施二、地下排水设施暗沟（管）暗沟（管）渗沟（井）渗沟（井）盲沟盲沟检查井检查井特点：排水量不大，主要以渗流方式汇集水流，特点：排水量不大，主要以渗流方式汇集水流，并就近排出路基范围以外。并就近排出路基范围以外。1.暗沟（管）暗沟（管）暗沟是设置在地面以下引导水流的沟渠，无渗水暗沟是设置在地面以下引导水流的沟渠，无渗水和汇水作用。用于将泉水和地下集中水流排除出路和汇水作用。用于将泉水和地下集中水流排除出路基范围以外。基范围以外。当路基范围内遇有个别泉眼，泉水外涌，路线不当路基范围内遇有个别泉眼，泉水外涌，路线不能绕避时，为将泉水引至能绕避时，为将泉水引至.填方坡脚以外或挖方边沟，填方坡脚以外或挖方边沟，加以排除，可在泉眼与出口之间开挖沟槽，修建暗加
