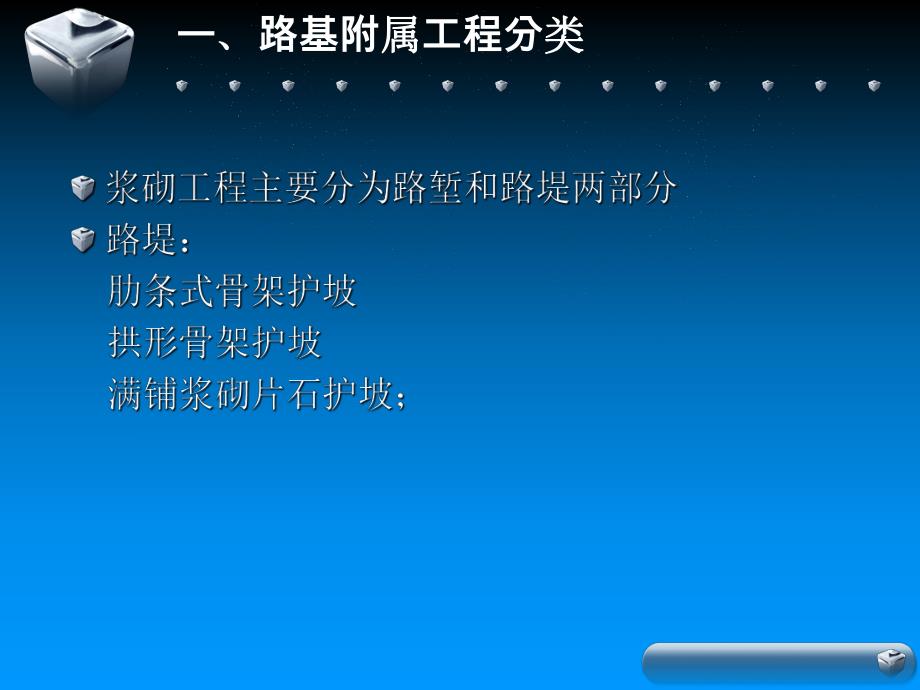

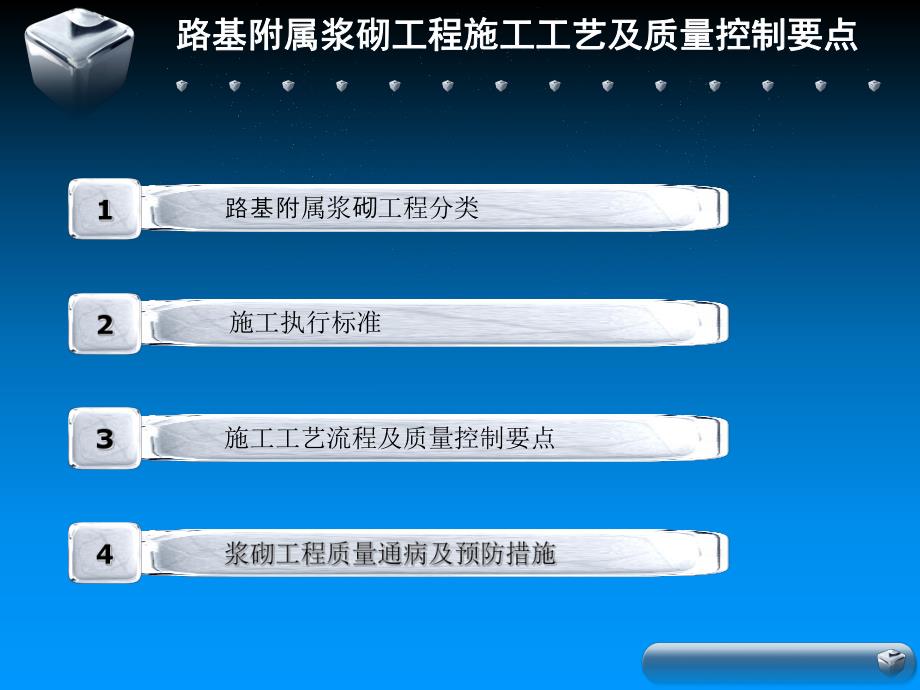

1、路基附属浆砌工程施工工艺及质量控制要点路基附属浆砌工程施工工艺及质量控制要点 路基附属浆砌工程分类 施工执行标准 施工工艺流程及质量控制要点 一、路基附属属工程分类类一、路基附属属工程分类类一、路基附属属工程分类类一、路基附属属工程分类类一、路基附属属工程分类类二、施工执执行标标准施工执行标准：山西中南部铁路通道工程瓦塘至洪洞北段施工图个别路基设计通用图山西中南部铁路通道工程瓦塘至洪洞北段个别路基设计图山西中南部铁路通道路基施工强制性规定客货共线铁路路基工程施工技术指南（TZ202-2008）铁路路基工程施工安全技术规程（TB10302-2009）铁路路基工程施工质量验收标准（TB10414-
2、2003）铁路混凝土工程施工技术指南（铁建设【2010】241号）铁路混凝土工程施工质量验收标准（TB10424-2010）铁路路基土工合成材料应用设计规范（TB10118-2006）砌筑砂浆配合比设计规程（JGJT98-2010）三、浆浆砌施工工艺艺及质质量控制要点浆砌工程施工工艺流程：施工准备（路堑、路堤）边坡整修基 坑 开 挖基 底 检 查沉降缝设置砌体养护砌筑坡面回填验收勾 缝挂线 放 样三、浆浆砌施工工艺艺及质质量控制要点施工工艺及质量控制要点1、施工准备内业：熟悉设计交底文件 熟悉掌握防护工程的设计图纸要求；强调：黄土地段路堑堑顶外1m采用三七灰土（厚度30cm）封闭；当路堑边坡设
3、护墙或挡墙时，基床表层一下换填50cm三七灰土，侧沟下换填30cm三七灰土，侧沟平台下换填至护墙或挡墙墙址处，边坡采用采用植物或骨架护坡时，基床表层一下换填50cm三七灰土，侧沟及侧沟平台路下换填厚度30cm三七灰土，堑顶外侧天沟沟底换厚度30cm三七灰土。填堤地段坡脚内2.0m至排水沟用三七灰土封闭（厚度30cm）；无排水沟时坡脚内2.0m至坡脚外2.0m用三七灰土封闭（厚度30cm）边坡防护设护坡基础的，坡脚内2.0m至坡脚外2.0m用三七灰土封闭，包裹护坡基础一周（厚度30cm）；三、浆浆砌施工工艺艺及质质量控制要点 孔窗式护墙、满铺浆砌片石护坡在每级边坡中部设置耳墙一道，垂直坡面深度为
4、1m，浆砌面的外坡度为1：1，内坡度为1：0.95。泄水孔与反滤层的布置（2-3m，梅花形布置）、沉降缝的设置（10m左右）吊沟及平台设置有栏杆的地段为C25混凝土现浇 浆砌工程相关施工规范、验标要求；编制作业指导书、技术交底，并且交底到作业层，做好培训学习 砂浆配合比确定。三、浆浆砌施工工艺艺及质质量控制要点现场：先做好堑顶天沟等排水设施 具有一定施工经验的队伍；配备用于施工的小型机具设备（砂浆拌合机、灰盘、配合比标牌、磅秤）；进场合格原材料（片石、水泥、砂等）。三、浆浆砌施工工艺艺及质质量控制要点现场标准化施工三、浆浆砌施工工艺艺及质质量控制要点施工工艺及质量控制要点原材料要求：片石：选择
5、合格的料源；砌体工程的石料应质地坚硬，不易风化，无裂纹，表面干净，片石形状不受限制，但其中部厚度不得小于15cm,并且用作镶面的片石宜表面平整、尺寸大小边缘厚度均不得小于15cm,其饱和极限抗压抗压强度不小于MU30；软化系数不小于0.8，每连续进场400m3检验强度一次，不连续进场每批次检验一次。水泥：符合国家现行标准通用硅酸盐水泥（GB175）规定，并按照规定频次抽检试验。砂：优选级配合理、质地坚固、吸水率低、孔隙率小的洁净天然中粗河砂，并符合铁路混凝土工程施工质量验收标准（TB10424-2010）中各项指标要求。砂浆配合比要求：砂浆应具有适当的流动性和良好的和易性，稠度宜为30-50m
6、m。三、浆浆砌施工工艺艺及质质量控制要点2、挂线放样 按照设计尺寸挂线放样。拱型骨架应嵌入坡面50cm，边坡处于河床冲刷范围内基础为勺型基础3、路堑、路堤边坡整修 根据挂线放样结果修整边坡、开挖沟槽。坡面平顺，骨架布置合理。4、基坑开挖、基底检查 采用人工挖基；砌筑前，将基底平整夯实，挖好的基坑应及时复核各部位几何尺寸，合格后方可进行砌筑（标高、厚度、反坡设置）。5、砌筑坡面 片石石材合格 挂线砌筑三、浆浆砌施工工艺艺及质质量控制要点砂浆拌制：砂浆拌制：砂浆强度等级必须符合设计要求；应采用机械拌和，计量要准确，应具有适当的流动性和良好的和易性；应随拌随用，当运输或贮存过程中发生离析、泌水现象时
7、，砌筑前应重新拌合；已凝结的砂浆不得使用。砂浆强度的检测为同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。按标准进行砂浆试块的制作、养护和强度取值。砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。拌合后的水泥砂浆应做到“手抓成团，落地开花”的程度。三、浆浆砌施工工艺艺及质质量控制要点浆砌施工：砌体工程应视具体情况立样架挂线施工，以控制尺寸、位置和平整度；砌体应采用挤浆法分层、分段砌筑。分段位置宜设在沉降缝或伸缩缝处，分层水平砌缝应大致水平（每1.2m应找平一次砌筑高度）。砌筑时，石块应大面朝下，严禁将石块立放
8、砌筑。砌筑前应在基底铺设一层砂浆。砌筑过程中，对不规则的石块应稍加修整，去掉尖角，保证石块间不产生大的砌缝。砌体外露面要选用大面平整的片石砌筑，各砌块的砌缝应相互错开，表面砌缝宽度不得大于4 cm，三角缝内切圆直径小于7cm，两层间竖向错缝不得小于8 cm。面石砌筑完毕时，作业人员应沿石缝随即剔出23cm深勾缝所需的凹槽。三、浆浆砌施工工艺艺及质质量控制要点严禁贴缝、空洞、通缝。做到“石石有缝，缝缝有浆”。砌筑时石块之间不得贴缝（石块与石块紧靠，石料间无砂浆直接接触）。砌缝砂浆要饱满。并应上下层错缝，内外搭接（设置拉结石，拉结石应均匀分布，相互错开）。不得采用外面侧立石块、中间填心的砌筑方法，
9、石块间较大的空隙应先填塞砂浆，后用锤击小石块挤实，不得采用先摆小石块后塞砂浆或干填小石块的方法。沉降缝整齐垂直，上下贯通，沉降缝要按照设计要求填塞沥青麻筋。如需设泄水孔，按设计要求位置进行设置，并做好背后的反滤层。片石规格、强度、砌体反滤层设置、砂浆强度等级、泄水孔的位置、布置形式、孔径尺寸、泄水孔背反滤层设置规格、沉降缝、伸缩缝的设置、缝宽与缝的塞封、垫层材料、各部尺寸应符合设计要求。三、浆浆砌施工工艺艺及质质量控制要点 挂线施工 三、浆浆砌施工工艺艺及质质量控制要点 修整砌缝三、浆浆砌施工工艺艺及质质量控制要点 泄水空布置置 三、浆浆砌施工工艺艺及质质量控制要点6、勾缝砌体表面勾缝采用不低
10、于砌体标号的砂浆进行勾缝。全标段统一采用凹缝，缝宽、缝深应保证均匀一致（1厘米宽、0.81.0厘米深），勾缝专人采用专用勾缝刀进行，砌筑完毕后，将缝间砌筑砂浆铲除23cm深（应经专人检查剔缝合格），然后用M10水泥砂浆进行勾缝，勾缝前应把砌缝洒水湿润。勾缝砂浆用砂应采用细砂，水泥强度应不小于42.5。砌体勾缝应牢固、美观、圆滑、顺直，宽度色泽一致。三、浆浆砌施工工艺艺及质质量控制要点勾缝勾缝 完成完成三、浆浆砌施工工艺艺及质质量控制要点三、浆浆砌施工工艺艺及质质量控制要点 7、养护 砌体砌筑完毕后要及时进行覆盖，并经常洒水保持湿润，常温下养护期不得少于7天。特别是夏季，严禁新砌筑砌体在高温下无
11、覆盖暴晒，即使未砌筑完毕，当中午休息时间过长时，也要覆盖洒水养护，以免砂浆瞬间失去水分，影响强度。冬季严禁洒水养生，应采用保温膜、草袋等覆盖养护。三、浆浆砌施工工艺艺及质质量控制要点8、回填验收 路堤段骨架内填土坡面与骨架坡面保持一致；路堑段骨架内空心块坡面、空心块内填土坡面与骨架坡面保持一致，孔窗内空心块设置及填土应符合设计要求。砌体验收：主控项目：砌体所采用水泥、石料、砂等材料的品种、规格、质量符合要求；一般项目：1）墙（坡）面密实、稳固，轮廓线顺直；2）轴线位置、底面和顶面高程、破率、砌体厚度、表面平面度满足验标要求。三、浆浆砌施工工艺艺及质质量控制要点 9、推行样板工程，进行标准化施工
12、 主控项目一次验收合格，无返工现象 外观质量良好，线性优美，且无修补现象 质检资料完善、规范 具有代表性、普遍性，能够指导大面积施工 1、上下通缝。片石砌体上下各层石缝连通，尤其在墙角及、上下通缝。片石砌体上下各层石缝连通，尤其在墙角及接茬处更多见。接茬处更多见。预防措施：预防措施：砌筑用片石，形状可以不受限制，但其中部厚度不得小于15cm。片石砌筑时，应将石块大面朝下，不得将石块竖向砌筑，上下缝错开距离应大于8cm。加强石块的挑选工作，注意石块左右、上下、前后的交搭，必须将砌缝错开。在墙角部位，应该为丁顺叠或丁顺组砌，使用的石材也要改变。可在片石中选取块体较大、体形较方整、长直的，加以适当的
13、加工修整，或改用条石、块石，使其适合丁顺叠砌或组砌的需要。大龅龅龅龅牙大龅龅龅龅牙大龅龅龅龅牙大龅龅龅龅牙2、砂浆不饱满，有空洞。砌体中的石块和砌筑砂浆有明显缝隙现象。掀开石块有砂浆饱满度不够现象，石块间有瞎缝（即石块直接接触）敲击砌体时可听到空洞声音。预防措施：砌筑时，应采用挤浆法砌筑，不得采用灌浆法，即先铺一层底浆，放置片石，铺一层砂浆，用小石子塞填三角缝，并同时用瓦刀进行铲缝，使每道缝间均充满砂浆。严格按规程操作，保证灰浆饱满，石料上下错缝搭砌，控制砌缝宽和错缝长度。片石灰缝宽小于40mm，块石灰缝宽小于30mm，粗料石灰缝宽小于20mm。砌石作业前适当洒水湿润，严格控制砌筑砂浆的稠度。
14、片石砌体每日砌筑不大于1.2m，块石砌体每天砌筑高度原则上也不宜超过一步架高。现场存在问题 砂浆不饱满 骨架厚度不满足要求勾缝不符合要求 堑顶外没有用三七灰 土封闭现场存在问题 浆砌厚度不足 砌筑在松散土上3、漏设反滤层，漏设泄水孔，或泄水孔堵塞，或排水坡度不够。沉降缝没有完全断开。预防措施：严格按设计要求施工反滤层，尤其在泄水孔处。泄水孔应设置向下的坡度，便于泄水。加强检查，避免遗漏。施工后一定做到活完脚下清，保证排水通畅。沉降缝为假缝、漏设泄水空4、浆砌面（厚度较厚）采用大块石或片石砌筑，内侧采用小石块填充，且砂浆不密实，不饱满，将会导致浆砌护坡呈坡面分层，坡面不稳定，与边坡开挖面分离，时
15、间久远边坡开裂，垮塌预防措施施工交底、培训学习到位施工现场应较少使用厚度小于15cm片石，浆砌护坡厚度较厚时应注意浆砌体内部的错缝、铰接，以及片石与片石之间砂浆的密实，严禁空洞施工单位加大自检、抽检力度；监理单位加强巡视、把好验收关，增加破检力度发现质量问题及时返工处理4、砂浆强度波动较大，匀质性差。预防措施：严格控制砂浆的配合比和从严进行计量工作。不得用增加微沫剂掺量等方法改善砂浆的和易性。保证砂浆的和易性，采用机械拌合，改善砂浆搅拌方式，使其搅拌均匀，一般先用部分砂、水和全部塑化材料搅拌均匀，至不见疙瘩为止，再投入其余的砂子和全部水泥。按标准进行砂浆试块的制作、养护和强度取值。5、勾缝砂浆与砌体结合不良，甚至开裂和脱落。预防措施：严格掌握勾缝砂浆配合比，禁止使用不合格材料，宜使用中砂、粗砂。勾缝砂浆的流动性一般控制在45cm。平缝边时应顺石缝进行，缝与石面抹平。勾缝前要进行检查，如有孔洞应填塞适量石块修补，并先洒水湿缝，刮缝深度宜大于2cm。勾缝后早期应洒水养护，以防干裂、脱落。6 在思想、行动上彻底改变 管理者 转变思想 提高认识 执行者 加强培训、学习 自觉执行质量标准 监督者 加强巡检力度 整改彻底 要求 改观现状 彻查整改 把一切质量问题消灭在建设阶段 质量从优 一次合格 不把一点安全隐患遗留在运营之中
