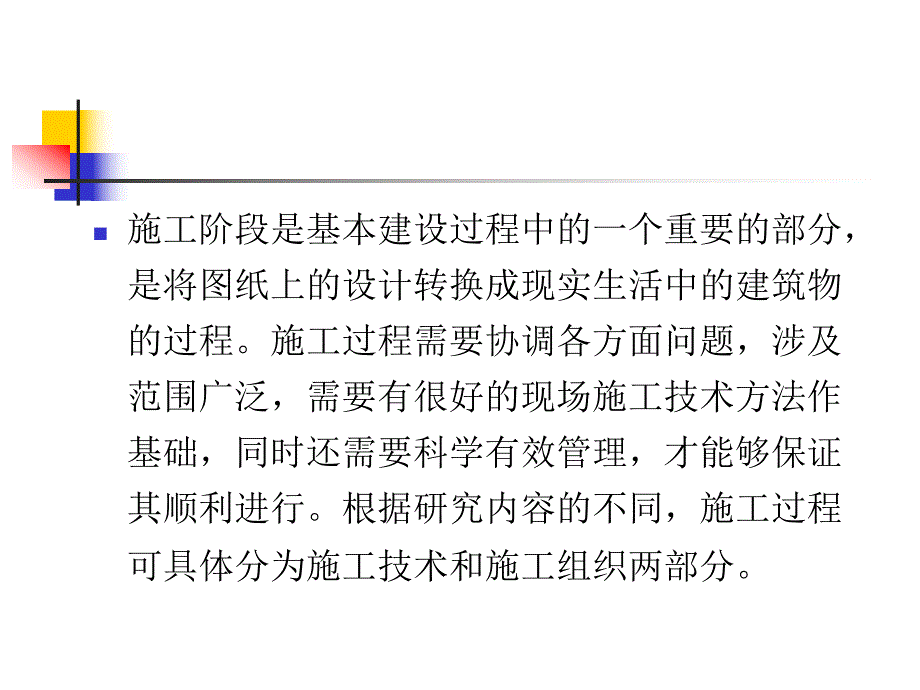

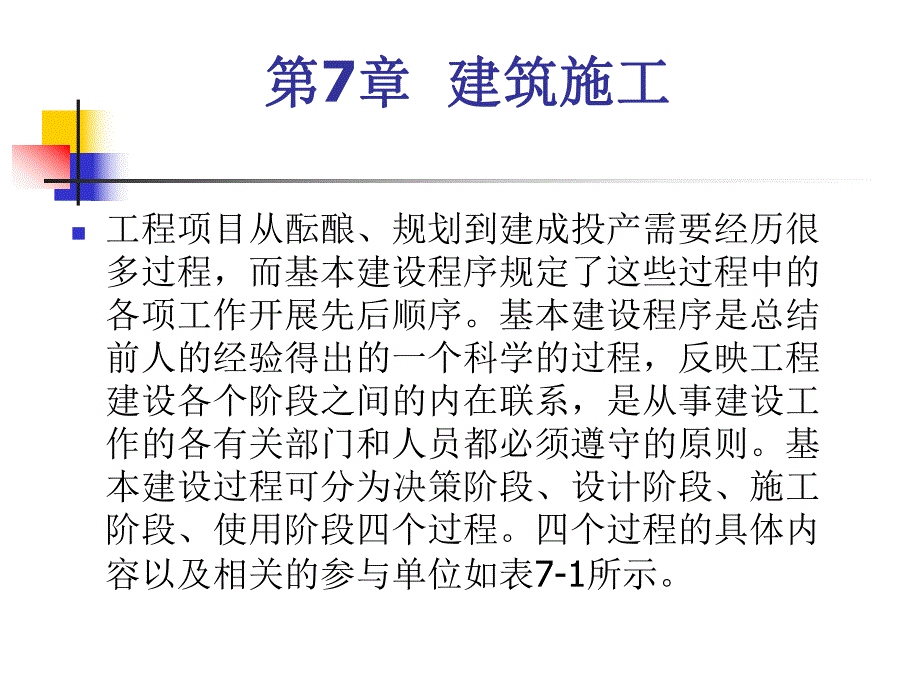

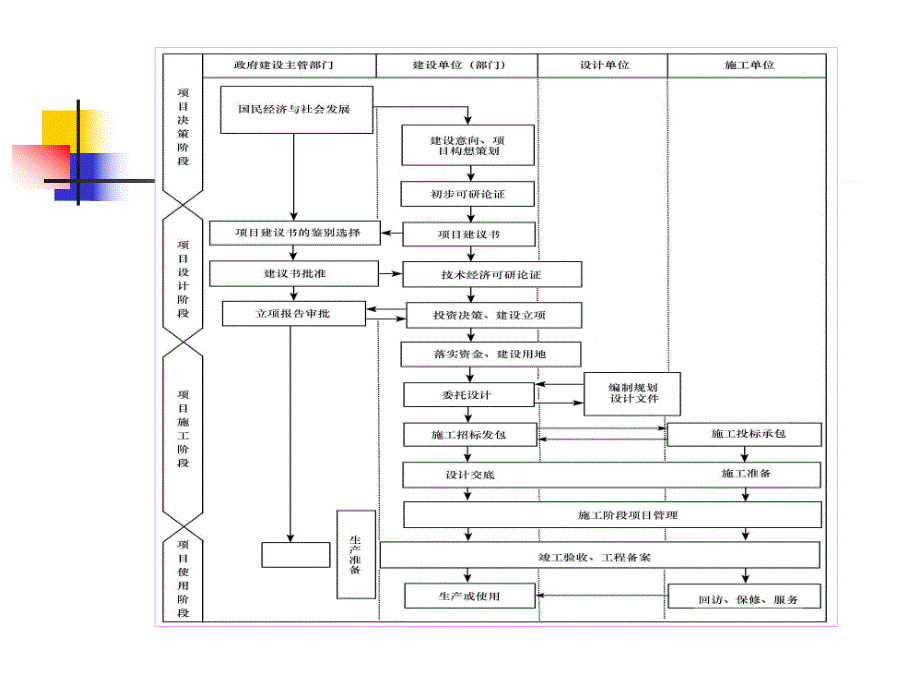

1、第第7章章 建筑施工建筑施工 n工程项目从酝酿、规划到建成投产需要经历很多过程，而基本建设程序规定了这些过程中的各项工作开展先后顺序。基本建设程序是总结前人的经验得出的一个科学的过程，反映工程建设各个阶段之间的内在联系，是从事建设工作的各有关部门和人员都必须遵守的原则。基本建设过程可分为决策阶段、设计阶段、施工阶段、使用阶段四个过程。四个过程的具体内容以及相关的参与单位如表7-1所示。n施工阶段是基本建设过程中的一个重要的部分，是将图纸上的设计转换成现实生活中的建筑物的过程。施工过程需要协调各方面问题，涉及范围广泛，需要有很好的现场施工技术方法作基础，同时还需要科学有效管理，才能够保证其顺利进
2、行。根据研究内容的不同，施工过程可具体分为施工技术和施工组织两部分。7.1 施工技术施工技术n施工技术是以各工种工程（如基础工程、砌筑工程、钢筋工程、模板工程、混凝土工程、结构安装工程、防水工程、装饰工程等）的施工过程为研究对象，研究主要工种工程的施工工艺和施工方法，以保证能够选择适合具体施工对象的施工方案和制定保证质量、安全的技术组织措施。7.1.1 土石方施工工程土石方施工工程n土石方工程是建筑工程基础施工中重要的施工过程之一，它包括土石方的开挖、运输、填筑、平整及压实等主要施工过程，另外还有场地清理平整、测量放线、土壁支撑及排水、降水问题等辅助工作。土石方施工要求标高、断面准确，开挖后的
3、土体要保持其足够的稳定性，如不满足要做相应的支护工作。施工前一定要先进行调查研究，了解土体的工程类别、土石方工程的施工要求及施工条件，拟定合理的土石方施工方案。土石方工程施工的特点是：工程量大、劳动繁重、施工时多为露天作业，直接受当地的水文、地质及气候影响，尤其在建筑稠密的城市中进行土石方施工，则条件更为复杂。7.1.2 地基与基础工程地基与基础工程n1.地基加固处理地基加固处理n土木工程的地基加固主要包括以下四个方面：n（1）强度和稳定性问题：当地基承载力不足时会使地基产生局部或整体剪切破坏。如图7-1所示用砂垫层换填，进行地基加固，增加其承载力。n（2）压缩及不均匀沉降问题：当上部结构自重
4、及荷载作用使地基产生过大变形时，可能会使结构开裂破坏。n（3）地基渗漏量超过允许值时，会发生水量损失导致发生事故。n（4）地震、机器及车辆的振动、波浪作用和爆破等动荷载可能引起土体的液化、失稳和震陷等危害，如图7-2所示。对于淤泥、淤泥质土、吹填土、杂填土或其他高压缩性的土层构成的地基，设计时应对地基的容许承载力、地基变形作综合考虑，当地基承载力、地基变形不符合要求时，应选择适当的处理方法。地基处理方法很多，常用的是以下两种：（1）砂桩、碎石桩或水泥粉煤灰碎石桩处理地基，使土体承载力提高；（2）深层搅拌法施工：即利用水泥、石灰等材料作为固化剂，在地基深处利用固化剂与软土产生反应加固地基，形成具
5、有一定承载力的复合地基。图7-1用砂垫层进行地基加固 图7-2局部土体液化造成房屋倾斜 n2.桩基础施工桩基础施工n桩基础是由若干根桩与桩顶承台组成的一种常用的深基础，其具有承载力大、抗震性能好、沉降小等优点，且施工时可省掉土方开挖、排水、降水及支撑等工序，可以节省劳动力、压缩工期。n桩基础是深基础的一种形式，它能较好的适应各种工程地质条件、工程要求和荷载情况，通常具有承载力大、稳定性好、绝对变形和相对变形值小，桩基础是一种古老的地基加固方法，并随着高层建筑和工业的迅速发展，其重要性日益突出。n根据施工方法不同，桩身可分为预制桩和灌注桩两大类。前者是在工厂或施工现场进行预制，然后用沉桩设备将其
6、打入、压入、振入或旋入土中（如图7-3）；后者是在施工现场先钻设成孔，再在孔内放入钢筋后灌注混凝土。图7-3 静力压桩 n3.地下连续墙施工地下连续墙施工n地下连续墙施工是深基础施工中发展而来的一种施工方法。要用专门挖槽设备，应用泥浆护壁，并在所挖槽内放置钢筋笼，用导管法浇筑混凝土，最后形成了一个可以作为防渗、挡土、承重的地下连续墙体结构。它既可作为深基坑支护又可作为建筑物地下室外墙，从而节约造价，如图7-4所示。图7-4 地下连续墙施工n4.喷锚支护施工喷锚支护施工n喷锚支护实际上分两部分：喷混凝土和设置锚杆，其作用是防止土体过分松动，如图7-5所示。图7-5 喷锚支护 n5.土钉支护施工土
7、钉支护施工n土钉支护是一种新兴的支护技术，最先用于隧道及滑坡治理，但在20世纪90年代在深基坑支护中也开始得以应用。其工作原理是：土钉深固于土体内部后，主动支护土体，提高周围土体强度。如图7-6所示。n土钉支护适用于水位低的地区，基坑深度一般在15米左右。图7-6 土钉支护 7.1.3主体结构工程主体结构工程 n1.砌筑工程施工砌筑工程施工n砌筑工程是将块体和砂浆砌筑而成的砖砌体、砌块砌体和石砌体的施工。此工艺施工简单、成本低廉应用较广。如图7-7所示。n砌筑工程是一个综合施工过程，包括砂浆制备、材料运输、脚手架搭设及砌块砌筑等施工过程。7-7 砌筑工程 n2.钢筋混凝土工程施工钢筋混凝土工程
8、施工n钢筋混凝土结构工程由模板工程、钢筋工程和混凝土工程三部分组成。组织现浇钢筋混凝土结构的施工，施工前必须做好充分准备，合理安排施工程序。n（1）钢筋工程主要包括钢筋的加工和安装。钢筋加工一般在钢筋加工场地集中进行，包括冷拉、调直、除锈、剪切、弯曲等方法；钢筋需要接长时进行钢筋连接（如绑扎、焊接、机械连接）。钢筋安装一般在现场进行。钢筋工程属于隐蔽工程，在灌注混凝土前应对其进行验收，并做好隐蔽工程记录。如图7-8所示。图7-8 钢筋工程 n（2）模板工程是保证混凝土成型的基本工具，它由模板、支撑和紧固件组成，如图7-9所示：模板种类繁多，有钢模、木模、大模板、滑升模板、爬升模板、台模等。其安
9、装和拆除必须按相应的施工技术方案执行。图7-9 模板工程 n（3）混凝土工程是钢筋混凝土工程中最重要的一个组成部分，其施工过程主要有混凝土的制备、运输、浇筑和养护等。每一个工序必须确保其施工质量，以保证混凝土的强度、刚度、密实性和整体性，如图7-10所示 图7-10 混凝土工程 n3.预应力混凝土程施工预应力混凝土程施工n预应力混凝土是近几十年来发展起来的一门新技术，它是构件承受外荷载前，预先在构件受拉区对混凝土施加压力即预应力。它可以推迟混凝土出现裂缝，同是也可限制裂缝开展，从而提高构件的抗裂度和刚度，如图7-11所示。图7-11 预应力混凝土工程 n4.结构吊装工程施工结构吊装工程施工n结
10、构吊装工程是装配式结构工程施工的主要分项工程之一，它是将建筑物的许多单独构件在施工现场用起重机械吊起并安装在设计位置上的一种施工方法。其施工特点如下：n（1）预制构件的外形尺寸、强度、构件类型、预埋件位置的正确性等直接影响吊装进度和工程质量。n（2）结构的吊装方法主要取决于构件类型与所用的起重机械，因此正确使用起重机械是顺利完成吊装任务的保障。n（3）构件吊装时。因吊点与支承点和使用阶段不同，其应力状态会有变化，必要时应对构件进行吊装验算。n（4）高空作业多，容易发生工伤事故，因此必须加强安全技术措施。7.1.4防水工程防水工程 n建筑防水技术在房屋建筑中发挥功能保障作用，防水工程质量的合格与
11、否，不仅关系到建筑物的使用寿命，而且直接影响到人们生产、生活环境与卫生条件的好坏。因此建筑防水质量除考虑设计的合理性、防水材料的正确选择之外，还要注意其施工工艺与施工质量。n建筑防水按其部位可分为屋面防水、地下防水、卫生间防水等。按其构造作法又分为结构刚性自防水和各种卷材防水、涂料防水等柔性防水方法。n防水施工一定要注意选择合理的防水方案，按设计施工，严把质量关。如图7-12所示。图7-12 防水工程施工 7.1.5装饰工程装饰工程 n建筑装饰是采用适当的材料和正确的构造，为保护建筑主体结构，满足人们的视觉要求和使用功能，对主体结构外表面进行装饰，对室内环境进行艺术加工和处理。通过装饰施工能够
12、保护主体，延长使用寿命，因此它是建筑施工中重要的一项组成部分。主要包括抹灰、吊顶、饰面、玻璃、涂料、裱糊、刷浆和门窗等工程。另外从工程部位来划分又包括：外墙装饰、内墙装饰、顶棚装饰和地面装饰。n装饰工程的特点是项目繁多、工程量大、工期长、用工量大、造价高，装饰材料与施工技术更新很快，管理复杂。因此装饰工程施工前必须先做好准备，如材料进场、施工工具准备及图纸审查、技术交底等，另外其施工工序对施工质量起到很关键的控制作用。其中室外抹灰和饰面工程施工一般自上而下，室内装饰工程应在屋面防水工程完工后再做，这样才不会被后续工程污染。室内吊顶、隔墙罩面板和花饰等应在室内楼（地）面湿作业完工后进行。7.2施
13、工组织施工组织n和一般的工业产品相比，建筑产品（建筑物）具有如下四个的特点n庞体性：建筑产品的体积都非常的庞大n固定性：建筑产品是固定不动的n多样性:设计要求，地质、气象、社会环境等因素都将影响建筑物，因此没有完全相同的两栋建筑物n综合性：建筑产品要求兼具美观和实用两方面n相对应的造成了建筑施工过程有如下四个特点n长期性：需要很长的施工期才可修建出庞大的建筑物。n流动性：设备、材料、人员需围绕着建筑产品流动起来，才可完成施工n单件性：每栋建筑物都有其特殊的地方，因此需要相对应的特殊的施工处理方式。n复杂性：施工过程需要统筹安排各种因素，才可建筑出各方面均满足要求的建筑物。n施工组织就是由于建筑
14、产品及其施工过程的具有如上和一般工业产品不同特点才产生的，它是以一个工程项目为研究对象，研究如何合理地运用已有的资源（人力、物力、时间、空间等）通过科学的组织安排部署，使工程建设任务能够安全、按期、高质量、经济地完成。7.2.1施工组织设计内容施工组织设计内容 n施工组织设计是指导整个施工活动从施工准备到竣工验收的组织、技术、经济的综合性技术文件，是编制工程建设计划、组织施工力量、规划物质资源、制定施工技术方案的依据。n根据施工组织设计的编制时间，可分为投标前编制的标前施工组织设计中标签订承包合同后编制的标后施工组织设计。其中标前施工组织设计编制的目的是为了能够最终中标，是控制性的施工组织设计
15、。标后施工组织设计编制的目的是指导整个施工过程，是实施性的施工组织设计。n根据编制的对象不同，施工组织设计又可分为施工组织总设计、单位工程施工组织设计、分部(分项)工程施工组织设计三类。n1.施工组织总设计施工组织总设计n以多个建筑物构成的整个建设项目（如一所学校）为编制对象。其主要内容包括：n（1）工程概况说明，并根据具体情况分析工程特点。n（2）施工总进度计划，以及主要建筑物的进度计划。n（3）总的施工部署，以及主要建筑物的施工方案。n（4）分年度编制劳动力、机具、材料等资源的总需要量计划。n（5）全场性施工准备工作计划，主要包括“三通一平”（水、电、路通以及场地平整）的准备、施工临时设施
16、的准备，组织机构的成立等内容。n（6）施工总平面图的设计.n（7）有关质量、安全和降低成本等技术组织措施和技术经济指标。n2.单位工程施工组织设计单位工程施工组织设计n以一个单位工程（如一栋教学楼）为编制对象，其主要内容包括：n（1）工程概况和工程特点分析:具体包括工程的位置、建筑面积、结构型式、建筑持点及施工要求等。n（2）施工准备工作计划:包括劳动力力、材料、机具的准备及使用计划，“三通一平”的具体安排等。n（3）施工方案的选择:包括流水段的划分、主要项目的施工顺序和施工方法、有关技术措施等。n（4）工程进度计划表，即根据工程项目及其相应的工程量，确定工人数、建筑机械数、各分部分项工程的工作时间后编排合适的施工进度计划。n（5）各种资源需要量计划，并填写相应的计划表。n（6）现场施工平面布置图，包括仓库位置、各构件的加工位置、水、电管线的布置、塔吊等大型机械施工位置、宿舍等生活设施的布局等。n（7）对工程质量、安全施工、降低成本等的技术组织措施。n3.分部分部(分项分项)工程施工组织设计工程施工组织设计n对建筑物中特别重要的部位、技术复杂的部位或者采用了新工艺新材料的部位编制详细的
