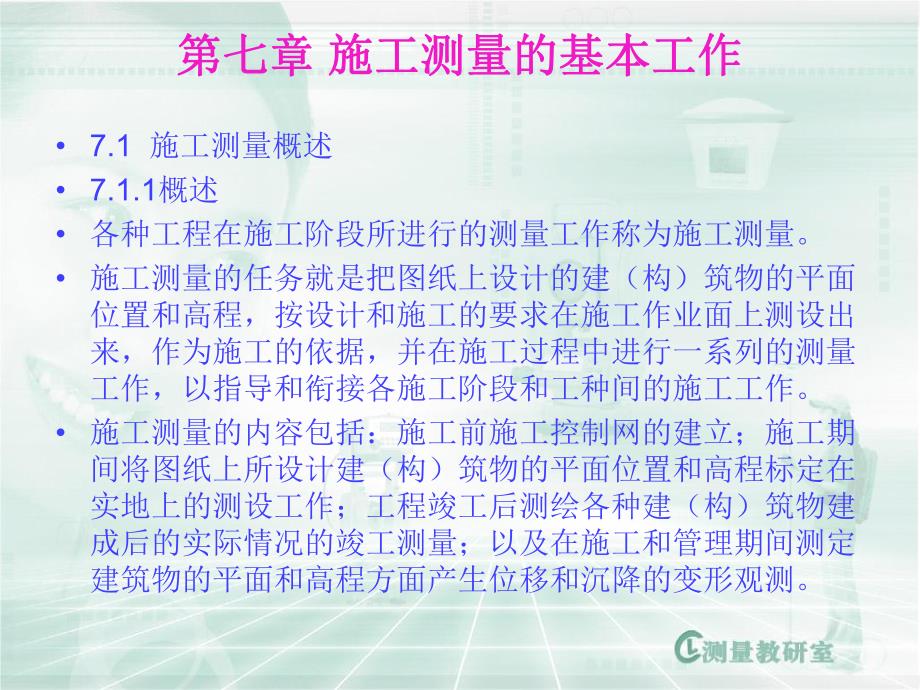

1、第七章第七章 施工测量的基本工作施工测量的基本工作 7.1 施工测量概述 7.1.1概述 各种工程在施工阶段所进行的测量工作称为施工测量。施工测量的任务就是把图纸上设计的建（构）筑物的平面位置和高程，按设计和施工的要求在施工作业面上测设出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以指导和衔接各施工阶段和工种间的施工工作。施工测量的内容包括：施工前施工控制网的建立；施工期间将图纸上所设计建（构）筑物的平面位置和高程标定在实地上的测设工作；工程竣工后测绘各种建（构）筑物建成后的实际情况的竣工测量；以及在施工和管理期间测定建筑物的平面和高程方面产生位移和沉降的变形观测。7.1.2施工测

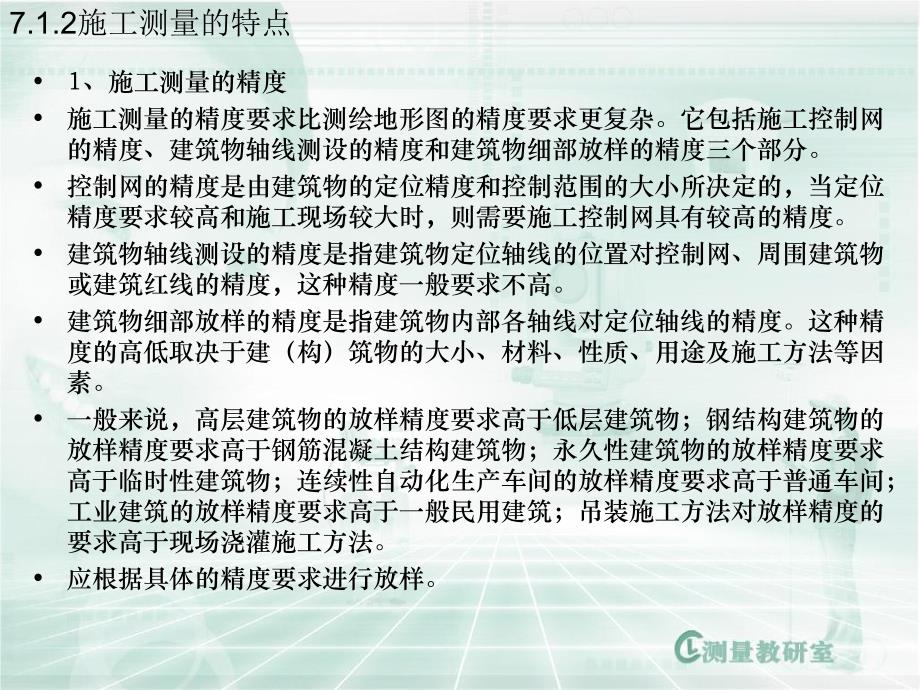

2、量的特点1、施工测量的精度施工测量的精度要求比测绘地形图的精度要求更复杂。它包括施工控制网的精度、建筑物轴线测设的精度和建筑物细部放样的精度三个部分。控制网的精度是由建筑物的定位精度和控制范围的大小所决定的，当定位精度要求较高和施工现场较大时，则需要施工控制网具有较高的精度。建筑物轴线测设的精度是指建筑物定位轴线的位置对控制网、周围建筑物或建筑红线的精度，这种精度一般要求不高。建筑物细部放样的精度是指建筑物内部各轴线对定位轴线的精度。这种精度的高低取决于建（构）筑物的大小、材料、性质、用途及施工方法等因素。一般来说，高层建筑物的放样精度要求高于低层建筑物；钢结构建筑物的放样精度要求高于钢筋混凝
3、土结构建筑物；永久性建筑物的放样精度要求高于临时性建筑物；连续性自动化生产车间的放样精度要求高于普通车间；工业建筑的放样精度要求高于一般民用建筑；吊装施工方法对放样精度的要求高于现场浇灌施工方法。应根据具体的精度要求进行放样。2、施工测量的进度计划施工测量工作不象测绘地形图那样，是一项独立的测量工作。施工测量的进度计划必须与工程建设的施工进度计划相一致，不能提前，也不能延后。提前往往不可能，因为施工作业面未出现时，无法给出施工标志；有时过早给出施工标志，则施工标志还未到使用时就已经被损毁。当然，给定施工标志不能落后于施工进度，没有标志则无法施工，这样，施工测量就影响施工进度，直接影响工程建设的
4、工期。3、施工测量的安全问题在施工现场上，由于人来车往及堆放材料，测量标志很难保存，设置测量标志时，应尽量避开人、车和材料堆放的影响。使用中，随时注意测量点位的检查与校核。该项工作若处理不好，极易给工程建设造成不必要的损失。施工测量人员在施工现场上工作，也应特别注意人员和仪器的安全。确定安放仪器的位置时，应确保下面牢固，上面无杂物掉下来，周围无车辆干扰。进入施工现场，测量人员一定要佩带安全帽。同时，要保管好仪器、工具和施工图纸，避免丢失。7.2 测设的基本工作测设工作就是根据施工场地上已有的控制点或地物点，按照工程设计的要求，将建（构）筑物的特征点在实地上标定出来。因此，在测设之前，首先要确定
5、这些特征点与控制点或地物点之间的角度、距离和高程之间的关系，这些位置关系被称为测设数据。然后利用测量仪器，根据测设数据，将这些特征点在地面上标定出来。测设已知水平距离、测设已知水平角度、测设已知高程点是测设的三项基本工作。7.2.1测设已知水平距离1.概念测设已知水平距离就是从地面直线的一个端点开始，沿指定直线的方向测设一段已知的水平距离，定出直线的另一端点的测设工作。2.方法测设水平距离的工作，按使用仪器工具不同，有使用钢尺测设和使用光电测距仪测设两种。按测设精度划分，有一般方法和精确方法两种。钢尺测设的一般方法 精确方法当测设精度要求较高时，可先根据设计水平距离D设，按一般方法在地面概略地
6、定出B点，如图7.2所示，然后按照第四章介绍的方法，精密丈量AB的水平距离，并加入尺长、温度及倾斜改正数，设求出AB的水平距离为D。若D不等于D设，则按下式计算改正数D，并进行改正，以标定B点位置。DDD设改正时，沿AB方向，以B为准，当D0时，向外改正；反之，则向内改正。DDABB图7.2精确方法测设已知水平距离7.2.2测设已知水平角1概念测设已知水平角工作与测量水平角的工作正好相反。测设已知水平角实际上是根据地面上已有的一条方向线和设计的水平角值，用经纬仪在地面上标定出另一条方向线的工作。2方法一般方法精确方法精确方法又称为垂线改正法。当角度测设的精度要求较高时采用。ACACCCtan0
7、7.2.3测设已知高程1概念测设已知高程就是根据地面上已知水准点的高程和设计点的高程，在地面上测设出设计点的高程标志线的工作。2方法b应HiH设7.3 测设点位的方法1直角坐标法直角坐标法是按直角坐标原理确定某点的平面位置的一种方法。当建筑场地已有相互垂直的主轴线或矩形方格网时，常采用直角坐标法测设点的平面位置。（1）计算测设数据x、y（2）测设方法安置经纬仪于A点，瞄准B点，沿视线方向用钢尺测设横距y，在地面上定出C点；安置经纬仪于C点，瞄准A点，顺时针测设90水平角，沿直角方向用钢尺测设纵距x，即获得P点在地面上的位置；重复操作或利用P点与其它点之间的关系检核P点的位置。2极坐标法极坐标法
8、极坐标法是根据极坐标原理确定某点平面位置的方法。当已知点与待测设点之间的距离较近时常采用极坐标法。步骤为：计算测设数据、D用坐标反算方法计算出D和AP；APAB测设方法安置经纬仪于A点，瞄准B点，顺时针测设水平角，在地面上标定出AP方向线；自A点开始，用钢尺沿AP方向线测设水平距离DAP,在地面上标定出P点的位置；检核P点的位置 3距离交会法距离交会法是根据测设的距离相交会定出点的平面位置的一种方法。当测设时，不便安置仪器、测设精度要求不高，且距离小于一钢尺长度的情况下常采用这种方法。步骤：（1）计算测设数据D1、D2;（2）测设方法测设时，使用两根钢尺，分别使两钢尺的零刻线对准A、B两点，同
9、时拉紧和移动钢尺，两尺上读数D1、D2的交点就是P点的位置。测设后，应对P点进行检核。4.角度交会法角度交会法是根据测设角度所定方向线相交会定出点的平面位置的一种方法。适用于不便测设距离的地方。测设步骤为：计算测设数据1、2、3；根据坐标反算公式先反算出相应边的坐标方位角，然后计算水平角1、2、3；测设方法分别安置经纬仪于A、B、C三个控制点上，测设水平角，在地面上定出三条方向线。其交点就是P点的位置。如果三个方向不交于一点，则每个方向可用两个小木桩临时固定在地面上，形成一个示误三角形。若示误三角形最大边长满足一定要求，取其三角形的中心作为测设点P的最终位置。如果只有两个已知控制点，测设P点后
10、应进行检核5延长直线定点在扩建或改建工程的施工场地上，常常需要延长建筑基线至要求的位置。延长直线时，根据有无障碍物，具体操作不一样。无障碍物延长直线 测设时，在B点安置经纬仪，对中，整平；先用盘左位置瞄准A，纵转望远镜，在AB延长线上做点C；再用盘右位置瞄准A，纵转望远镜，在AB延长线上作点C，最后取CC连线的中点C作为AB直线延长线上的点。有障碍物延长直线如图中设置了一矩形，首先在B点安置经纬仪，后视A，顺时针测设一90的水平角，得BC方向线，并用钢尺从B开始测设水平距离d1，得C点。又将经纬仪安置于C点，后视B，顺时针测设270的水平角，得CD方向，用钢尺从C开始测设水平距离d2，得D点，
11、然后在D点安置经纬仪，后视C，顺时针测设270的水平角，得DE方向，并用钢尺从D开始，测设水平距离d1，得E点，E点即为AB直线延长线上的点。若在E点安置经纬仪，后视D，顺时针测设90的水平角，得EF方向线，EF为AB直线的延长直线。6确定直线上的点确定两点之间的直线上的点也有两种情况，一种是两点之间通视的情况下，可在直线的一个端点安置经纬仪瞄准直线的另一个端点，固定照准部，纵转望远镜在中间定出需要的点位。另一种就是在两点之间不通视的情况下。如图所示，A、B两点之间不通视，需要在AB直线上定出一点F来。可以这样操作：首先根据目测在地面定出F点的概略位置F点。然后安置经纬仪于F点，后视A点，用正
12、倒镜法将直线AF延长至B点，并量出BB之间的距离E，用 AB的间距D和AF（AFAF）的间距d，根据相似三角形的原理，即可求出F点偏离直线的距离e：将经纬仪沿垂直AB直线方向移动e值，然后再用同样方法观测一次，看仪器是否已在直线上。若还有偏差，再移动仪器，直到仪器移至AB直线上后，在经纬仪锤球下面打桩并钉小钉。该点即为两点之间直线上的点。7.3.2点的高程位置测设1点的高程传递如图所示，欲在深基坑内测设一点B，其高程H设为已知。可先在基坑一侧的地面上打入两个大木桩，架设一吊杆，并将钢尺的末端固定在吊杆上，零端向下吊一10kg的重锤，将钢尺拉直（为防钢尺摆动，可将重锤放于水桶中），以代替水准尺，
13、在地面和基坑下面各安置一台水准仪。设地面上的水准仪在R点上立尺的读数为a1，在钢尺上读数为b1，基坑水准仪在钢尺上读数为a2，则B尺上应读前视数为：b应（HRa1）（b1a2）H设 用同样的方法，也可以从低处向高处测设已知高程点。如利用地面水准仪向楼层上面测设高程点时，一般是在楼梯间或在窗户的横档上支木杆，悬吊、固定钢尺。2测设水平面测设水平面又称为抄平。如图7.14所示，设待测设水平面的高程为H设。测设时，可先在地面按一定的边长测设方格网，用木桩标定各方格网点（进行室内楼地面找平时，常在对应点上做灰饼）。然后在场地与已知点A之间安置水准仪，读取A尺上的后视读数a，计算出仪器的视线高为：HiH
