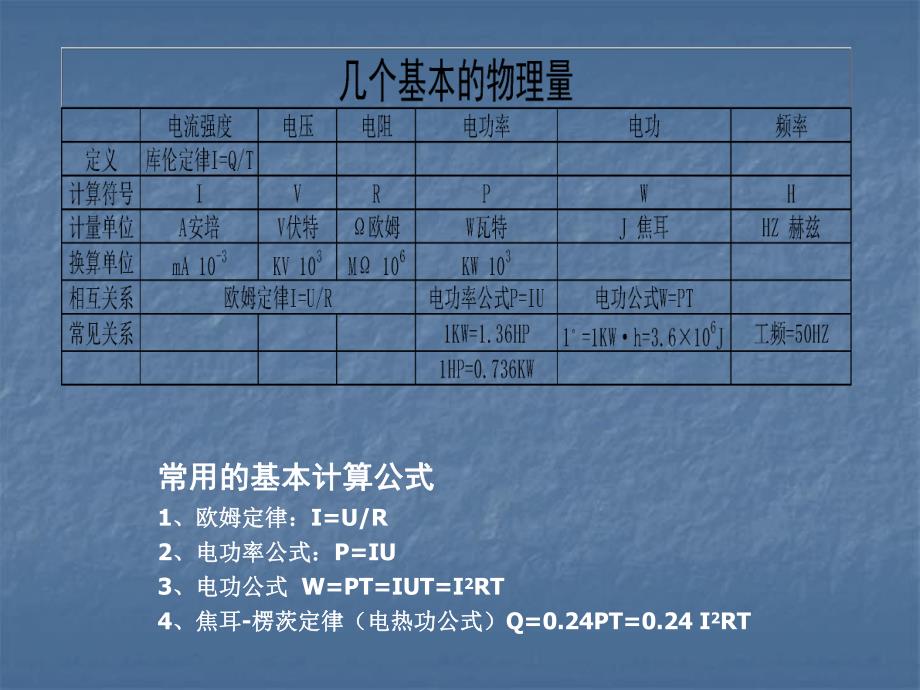

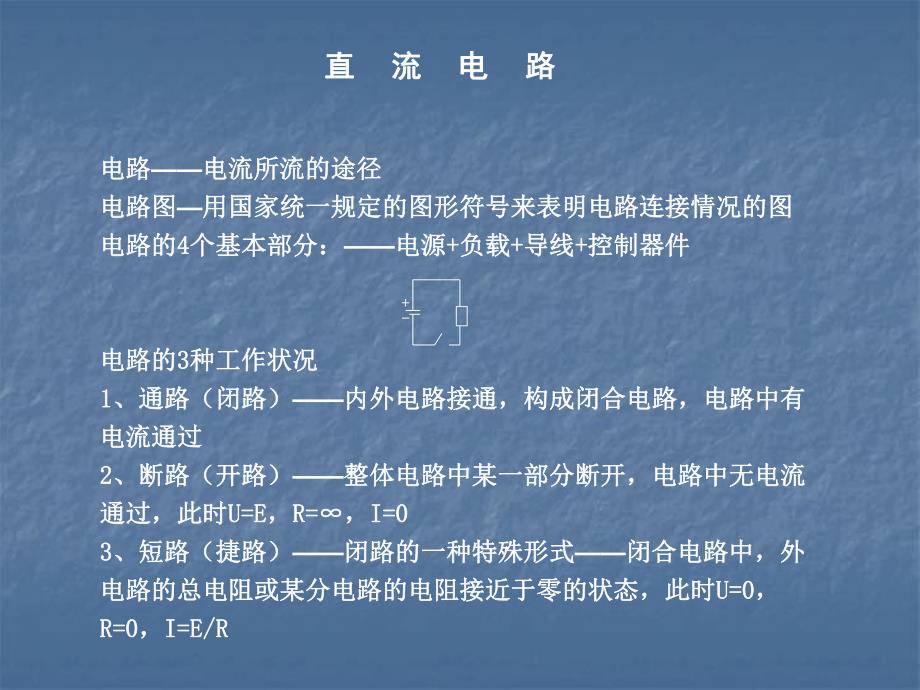

1、常用的基本计算公式常用的基本计算公式1、欧姆定律：、欧姆定律：I=U/R2、电功率公式：、电功率公式：P=IU3、电功公式、电功公式 W=PT=IUT=I2RT4、焦耳、焦耳-楞茨定律（电热功公式）楞茨定律（电热功公式）Q=0.24PT=0.24 I2RT电路电路电流所流的途径电流所流的途径电路图电路图用国家统一规定的图形符号来表明电路连接情况的图用国家统一规定的图形符号来表明电路连接情况的图电路的电路的4 4个基本部分：个基本部分：电源电源+负载负载+导线导线+控制器件控制器件电路的电路的3 3种工作状况种工作状况1 1、通路（闭路）、通路（闭路）内外电路接通，构成闭合电路，电路中有内外电路
2、接通，构成闭合电路，电路中有电流通过电流通过2 2、断路（开路）、断路（开路）整体电路中某一部分断开，电路中无电流整体电路中某一部分断开，电路中无电流通过，此时通过，此时U=EU=E，R=R=，I=0I=03 3、短路（捷路）、短路（捷路）闭路的一种特殊形式闭路的一种特殊形式闭合电路中，外闭合电路中，外电路的总电阻或某分电路的电阻接近于零的状态，此时电路的总电阻或某分电路的电阻接近于零的状态，此时U=0U=0，R=0R=0，I=E/RI=E/R直直 流流 电电 路路串联电路 分压电路1、I=I1=I2=I32、U=U1+U2+U33、R=R1+R2+R34、U1：U2：U3=R1：R2：R3
3、各电阻两端压降与流R成正比5、P1：P2：P3=R1：R2：R3分压公式：Ui=U总Ri/R总由1推导而来并联电路 分流电路1、I=I1+I2+I32、U=U1=U2=U33、1/R=1/R1+1/R2+1/R34、Ix:Iy=Ry：Rx各分路的I与该分路R成反比5、P=P1+P2+P3分流公式：Ii=I总R总/Ri=U/Ri由2推导而来混联电路可利用等效电阻和基尔霍夫定律求解R1R2R3R1R2R3 1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用TN-S接零保护系统3、采用二级漏电保护系统此
4、即为三项基本安全技术原则简称：三相五线制、三级配电二级保护 1、是建造施工现场用电工程的主要安全技术依据 2、是保障用电安全，防止触电和电气火灾事故的主要技术措施。强制性条文按照国际电工标准化组织，IEC/TC64标准对中性点直接接地的低压供电系统中，对电气设备的保护分为两种保护系统TT系统将电气设备外露可导电部分作接地保护系统电气设备的保护方式电气设备的保护方式L1L2L3N电源系统接地 外露导电部分TT接地保护系统示意图TNTN系统系统将电气设备外露可导电部分接零保护的系将电气设备外露可导电部分接零保护的系统，又分为统，又分为TN-CTN-C、TN-STN-S、TN-C-STN-C-S三类
5、。三类。L1L2L3PEN电源系统接地 外露导电部分TN-C系统示意图L1L2L3NPE 电源系统接地 外露导电部分TN-S系统示意图 重复接地L1L2L3PENTN-C-S系统示意图重复接地 重复接地NPE外露导电部分 工作接地外露导电部分外露导电部分T1指电源中性点直接接地T2指电气设备外露可导电部分对地直接电气进接,与电力系统任何接地无关N指电气设备外露可导电部分与电力系统的接地点直接电气进接C指保护零线和工作零线合一S指保护零线和工作零线分开设置名 词 解 释接接 地地 类类 型型 故障接地导体与大地的意外连接接地 临时接地 检修接地检修时，切断电源，临时将设备线路与大地连接。固定接地
6、 工作接地为了电路和设备达到进行要求的接地，R4安全接地 保护接地把在故障情况下可能出现危险的对地电压的导电部分 同大地紧密地连接起来的接地防（避）雷接地屏蔽接地 专用电气设备的接地 重复接地保护中性导体上一处或多处通过接地 装置与大地再次连接的接地，R10n1、导电的连续性和连接的可靠性；、导电的连续性和连接的可靠性；2、足够的机械程度、足够的机械程度n3、足够的导电能力和热稳定性；、足够的导电能力和热稳定性；4、防止机械损伤、防止机械损伤n5、防腐性、防腐性用镀锌材料，接头涂沥青防腐；用镀锌材料，接头涂沥青防腐；6、必要的地下距离、必要的地下距离与建筑物与建筑物1.5mn7、接地和接零支线
7、不得串连；、接地和接零支线不得串连；8、适当的、适当的埋埋设深度设深度一、设置要求（按强制性条文 5.3.2 5.3.2）1、位置不少于3点，即配电室或总配电箱，线路中间和末端处 2、阻值一般每一处的R10 在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不得大于10。二、对接地线的要求（按 5.3.45.3.4 要求）1、每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接可靠性 2、不得采用铝导体做接地体或地下接地线防腐 3、线径要求采用多胶铜芯线，线径按5.1.8执行导流性重 复 接 地 的 要 求三、对接地体的要求 1、材质要求垂直接地体宜采用角钢，钢
8、管或光面圆钢，不得采用螺纹钢。2、人工接地体材料的最少规格尺寸要求：角钢板厚不小于4mm，钢管壁厚不小于3.5mm，圆钢直径不小于4mm。钢接地体的最小尺寸一、设置一、设置保护零线应由工作接地线、配电室（总配电箱）保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。电源侧零线或总漏电保护器电源侧零线处引出。二、作用二、作用PEPE线是专门用于连接电气设备正常情况下不导电线是专门用于连接电气设备正常情况下不导电的外露的外露可导电部分的导线，在发生短路事故时，将短路可导电部分的导线，在发生短路事故时，将短路电流通过重复接地装置泄入大地，避免发生人身电流通过重复接地装
9、置泄入大地，避免发生人身安全事故。安全事故。1 1、不作为载流线、不作为载流线2 2、仅连接电气设备的金属外壳、仅连接电气设备的金属外壳3 3、短路时作为短路电流通道、短路时作为短路电流通道保护零线（PE线）的设置、作用 n三、安全要求n1、必须由电源侧的零线引出，且引出后再不得与通过总漏电保护器的工作零线做电气连接。n2、单独敷设，重复接地只接PE线（独立性）n3、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线，确保畅通性和专一性n四、安全技术要求n1、干支线线径要求 见5.1.8n2、配电装置和连接到设备和手持电功工具线径要求 见5.1.9n3、重复接地的要求 见5.3.2n4
10、、线色要求 见5.1.11三 级 配 电配电室或总配电箱大型设备设备本身的控制柜不属于现场临时用电范围一级配电（总配）二级配电 （分配电箱）三级配电 （开关箱）这是起码的要求，为确保用电安全、提倡三级保护，所谓三级保护是指：1、配电柜或总配电箱内必须设置漏电保护器 按8.2.2，1，2款的要求，在总路或分路上设置均可 主要功能：防止系统的电气火灾，提供间接接触保护 漏保参数：一般可选100-150mA，t0.2s，中灵敏度和延时型 2、分配电箱提倡装设漏电保护器，武汉市已全面推广 主要功能：以防触电为主，电气火灾为辅 漏保参数：按下属回路和设备台数，一般为50-100mA，t0.1s 3、按8
11、.2.5要求，开关箱内必须设置漏电保护器 主要功能：防触电事故发生 漏保参数：按8.2.10 一般选30mA，t0.1s 用于潮湿和有腐蚀介质场所时应采用防溅型产品，其额定漏 电动作电流不大于15mA，额定漏电动作时间不大于0.1s二二 级级 保保 护护 外电线路主要指不为施工现场专用的，原来已经存在的高压或低压配电线路 一般指架空线路，有的现场可能会遇到地下电缆。外电线路位置已经固定，根据电磁场理论，高压线路随电压等级的提高，其周围空间的电场就越强，对导体的电感应和对电介质或绝缘体的电极化就越强，因此，保持一定的安全距离是非常必要的。外外 电电 线线 路路 防防 护护注：“纯”安全距离根据空
12、气间隙的放电特性确定用电安全的基本原则用电安全的基本原则1、直接接触防护应采用以下方法之一：A、防止电流经由身体的任何部位通过 B、限制可能流经人体的电流，使之小于电击电流。2、间接接触防护应采用以下方法之一：A、防止故障电流经由身体的任何部位通过 B、限制可能流经人体的故障电流，使之小于电击电流 C、在故障情况下触及外露可导电部分时，可能引起流经人体的电流等于或大于电击电流时，能在规定的时间内自动断开电流3、正常工作的热效应防护，应使所在场所不会发生因过热或电孤引起可燃物燃烧或使人遭受烧伤的危险 用 电 安 全 原 则电击防护的基本措施电击防护的基本措施nA1、直接接触防护应选用以下一种或几
13、种措施：n A、绝缘 B、屏护 C、安全距离 D、限制放电能量 n E、24V及以下特低电压 n F、用漏电保护器作补充保护nA2、间接接触防护应选用以下一种或几种措施：n A、双重绝缘 B、安全特低电压 C、电气隔离 D不接地的局部等电位连接 n E、不导电场所 F、自动断开电源 G、电工采用个人防护用品 n H、保护接地（与其他防护措施配合使用）一、直接接触触电人体任何部位直接触及处于正常运行条件下的电气设备的带电部分（包括中性导体）形成的触电 注意：此时人体接触的为系统的正常电压（220V或380V）危险性越大 1、单相触电危险程度与电压高低，电网中性点的接地情况及每相对地绝缘阻抗（电容
14、量）的大小因素有关 在高压系统中，哪怕是人体直接接触带电体，但因安全距离不够，高压系统经电孤对人体放电，亦将形成单相触电。二、间接接触触电电气设备在故障情况下，使正常工作时本来不带电的金属外壳处于带电状态，当人体任何部位接触到这些带电设备外壳时造成的触电。1、接触电压触电人体因接触电压（绝缘损坏时，同时可能触及部分之间出现的电压，在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响）而引起的触电 2、跨步电压触电跨步电压，人站在有电流流过的大地，加于两足之间的电压，一般按0.8m考虑 三、其他类型的触电 1、感应电压电击 2、雷电电击 3、残余电荷电击 4、静电电击触电方式及触电保护 一、直接接触保护 1、整体保护 2、局部保护 3、采用漏电保护器 二、间接接触保护 1、双重绝缘 2、隔离变压器 3、保护接零系统TN系统 4、保护接地系统TT系统 5、保护切断-通过装设保护切断装置，自动 切断触电电流的保护。一般分为两类：A、过电流保护装置-自动开关、熔断器 B、漏电保护装置触 电 保 护
