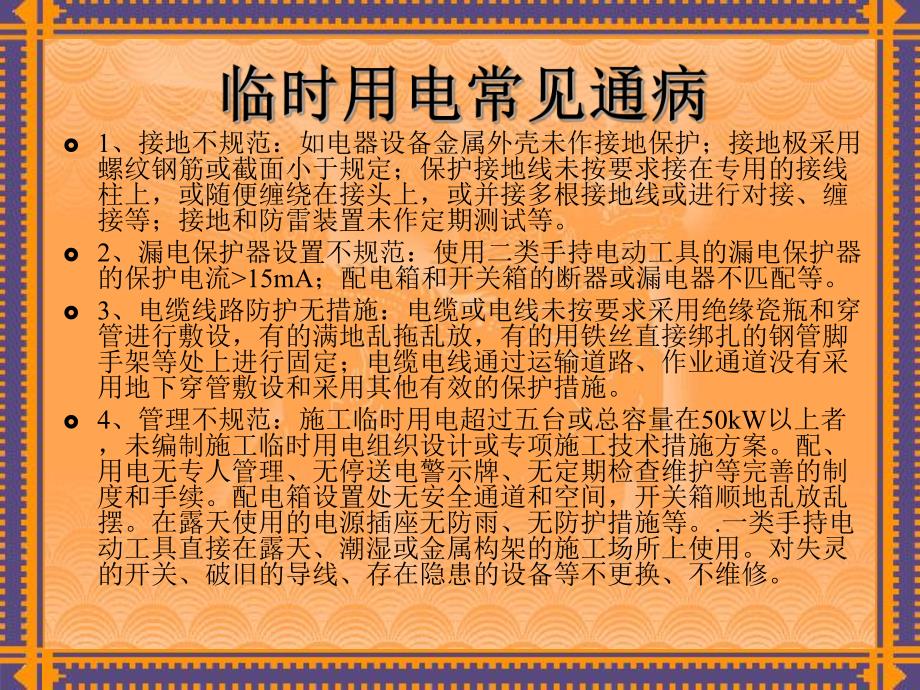

1、 施施 工工 现现 场场临临 时时 用用 电电 1、接地不规范：如电器设备金属外壳未作接地保护；接地极采用螺纹钢筋或截面小于规定；保护接地线未按要求接在专用的接线柱上，或随便缠绕在接头上，或并接多根接地线或进行对接、缠接等；接地和防雷装置未作定期测试等。2、漏电保护器设置不规范：使用二类手持电动工具的漏电保护器的保护电流15mA；配电箱和开关箱的断器或漏电器不匹配等。3、电缆线路防护无措施：电缆或电线未按要求采用绝缘瓷瓶和穿管进行敷设，有的满地乱拖乱放，有的用铁丝直接绑扎的钢管脚手架等处上进行固定；电缆电线通过运输道路、作业通道没有采用地下穿管敷设和采用其他有效的保护措施。4、管理不规范：施工
2、临时用电超过五台或总容量在50kW以上者，未编制施工临时用电组织设计或专项施工技术措施方案。配、用电无专人管理、无停送电警示牌、无定期检查维护等完善的制度和手续。配电箱设置处无安全通道和空间，开关箱顺地乱放乱摆。在露天使用的电源插座无防雨、无防护措施等。.一类手持电动工具直接在露天、潮湿或金属构架的施工场所上使用。对失灵的开关、破旧的导线、存在隐患的设备等不更换、不维修。1、一般规定l1、施工现场临时用电设备在5台及以上或设备总容量在50kw及以上者，应编制用电组织设计。临时用电组织设计及变更时，必须履行，“编制、审核、批准”程序，由电气工程技术人员组织编制，经企业的技术负责人和项目总监批准后
3、方可实施。l 2、电工必须经过按国家现行标准考核合格取得特种作业人员操作证后，方可上岗，并应按规定每两年办理复审手续。各类审批表各类审批表图纸类文档说明：1）标明线路的敷设方式及走向，2）标明总箱、分箱、开关箱的设置位置，3）标明主要机械设备位置.一般规定l3、施工现场临时用电必须建立安全技术档案、施工现场临时用电必须建立安全技术档案l（1）用电组织设计的全部资料；l（2）临时用电工程安装完毕后的调试验收纪录；l（3）项目部定期检（复）查纪录；l（4）接地电阻绝缘电阻和漏电保护器漏电动作参数定期测定记录表等均应按规定及时归档；l（5）用电技术交底材料；l（6）电工安装巡检、维修、拆除工作记录。
4、施工用电组织设计的全部资料施工用电组织设计的全部资料 1、现场勘测；2、确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3、进行负荷计算：4、选择变压器；5、设计配电系统：1)设计配电线路，选择导线或电缆；2)设计配电装置，选择电器；3)设计接地装置；4)绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。6、设计防雷装置；7、确定防护措施；8、制定安全用电措施和电气防火措施。安全技术档案2 2、外电防护外电防护l在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。l1、安全距离（见下页表
5、格）l2、当达不到以上安全距离的要求时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。l1）防护设施与外电线路之间的最小安全距离，外电线路电压等级(kV)10 35 110 220 330 500，最小安全距离(m)1.7,2.0,2.5,4.0,5.0,6.0。l2）当防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。外电线路电压等级(KV)1110 35110 220 330500 最小安全操作距离(M)4.06.08.010.015.0（2）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的）施工现场的机动车道
6、与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。最小垂直距离应符合下表规定。外电线路电压等级(KV)1110 35最小垂直距离(M)6.07.08.0 （3）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表。符合下表。电压(KV)安全距离(M）11035110220330500沿垂直方向 1.53.04.05.06.07.08.5

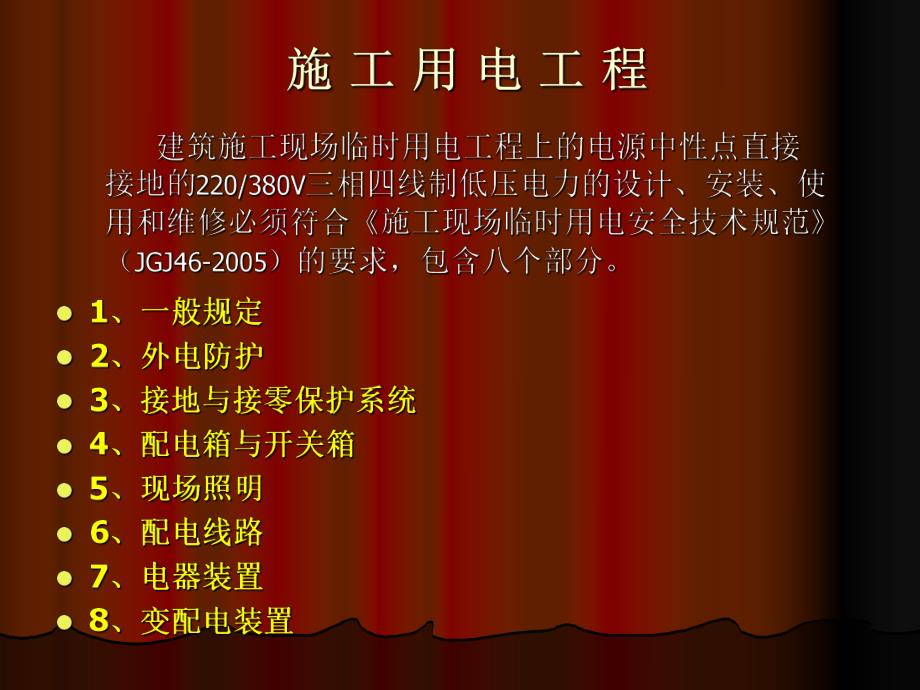

7、沿水平方向 1.52.03.54.06.07.08.5（1）在建工程（含脚手架）的周边与外电架空线路的边线之间）在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。的最小安全操作距离应符合下表规定。安全距离安全距离警示标志及防护措施警示标志及防护措施警示标志及防护措施3、接地与接零保护系统 1、建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须采用TN-S接零保护系统，保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。3、接地与接零保护系统 2、采用TN系统做保护接零（电源进线为三相四
8、线）时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。3、接地与接零保护系统 3 3、配电箱金属箱体，施工机械、照明器具、电器装置的金属外壳及支架等不带电的外露导电部分应做保护接零，与保护零线的连接应采用铜鼻子连接。3、接地与接零保护系统 4 4、TN-s系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。每一接地装置的接地线应采用2根及以上导体，在不同的点与接地体做电气连接，每一处重复接地装置的接地电阻值不应大于10欧姆。3、接地与接零保护系统4
9、 4、配电箱与开关箱、配电箱与开关箱 1、配电箱应符合低压成套开关设备和控制设备第四部分对建筑工地用成套设备(ACS)的特殊要求（GB7251.4-2006）、施工现场临时用电安全技术规范（JGJ46-2005）、建筑施工安全检查标准（JGJ59-2011）。1、配电箱需取得“3C”认证证书。4、配电箱与开关箱、配电箱与开关箱1、配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。4 4、配电箱与开关箱、配电箱与开关箱 2、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电，三级保护，各级配电箱中均应安装漏电保护器。4 4、配电箱与开关箱、配电箱与开关箱3
10、、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上的用电设备(含插座)。4 4、配电箱与开关箱、配电箱与开关箱4、配电箱的电器安装板上必须分设N线端子板和PE线端子板，配电箱内连接导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。4 4、配电箱与开关箱、配电箱与开关箱 4 4、配电箱与开关箱、配电箱与开关箱5、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属体通过采用编织软铜线做电气连接。4 4、配电箱与开关箱、配电箱与开关箱6、配电箱、开关箱的进、出线口应配置
11、固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。4 4、配电箱与开关箱、配电箱与开关箱7、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。4 4、配电箱与开关箱、配电箱与开关箱 4 4、配电箱与开关箱、配电箱与开关箱8、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。9、配电箱，开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定
12、的支架上。其中心点与地面的垂直距离宜为0.81.6m。4 4、配电箱与开关箱、配电箱与开关箱7、电器装置、电器装置1、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。2、总配电箱和分配电箱内电器的两种设置方式：（1）总隔离开关-总漏电保护器（具备短路、过载、漏电保护功能）-分路隔离开关。2、总配电箱和分配电箱内电器的两种设置方式：（2）总隔离开关-总断路器（总熔断器）-分路隔离开关-分路漏电保护器（具备短路、过载、漏电保护功能）。3、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器是具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。3、容
13、量大于3.0kW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其他启动控制装置，交流电焊机械应配装防二次侧触电保护器。交流电焊机二次侧触电保护器电焊机二次线触电事故频发，原因在于二次线电压较低（空载电压一般在50V90V）人们对触电的成因认识不足，往往错误地认为电焊机二次线是“安全”的，导致二次线致人死亡的事故案例屡见不鲜：交流电焊机二次侧触电保护器实际上就是空载降压保护，2003年上海地区已要求所有的电焊机都必须加装，它的原理就是在电焊机不工作时将电压降至20V以下。但也有弊端，就是引弧不太容易。电焊机空载自动断电装置。一般电焊电弧电压为16V35V（低于安全电压），也就是引弧后电源
14、输出电压即二次线电压自动下降到工作电压才能稳定地继续施焊，此时，二次线电压安全程度是较高的，但是停焊时二次线电压即变为空载电压5090，比较危险，如果此刻能够切断电焊机电源，就可以从根上消除二次线乃至一次线的隐患，电焊机空载自动断电装置就具有在设定时间内自动切断电焊机电源的功能。4、开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S。4、使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其成品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S。5、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAS。6、漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。7、使用与维护（1）配电箱、开关箱应有名称、用途、（2）配电箱、开关箱箱门应配锁，并应由专人负责。7、使用与维护（3）配电箱、开关箱内不得放置任何杂物，并应保持分路标记及系统接线图整洁。7、使用与维护（4）配电箱、开关箱内不得随意挂接其他用电设备。（5）配电箱、开关箱内的电器配置和接线严禁随意改动。安全管理要点安全管理要点安全管理要点安全管理要点
