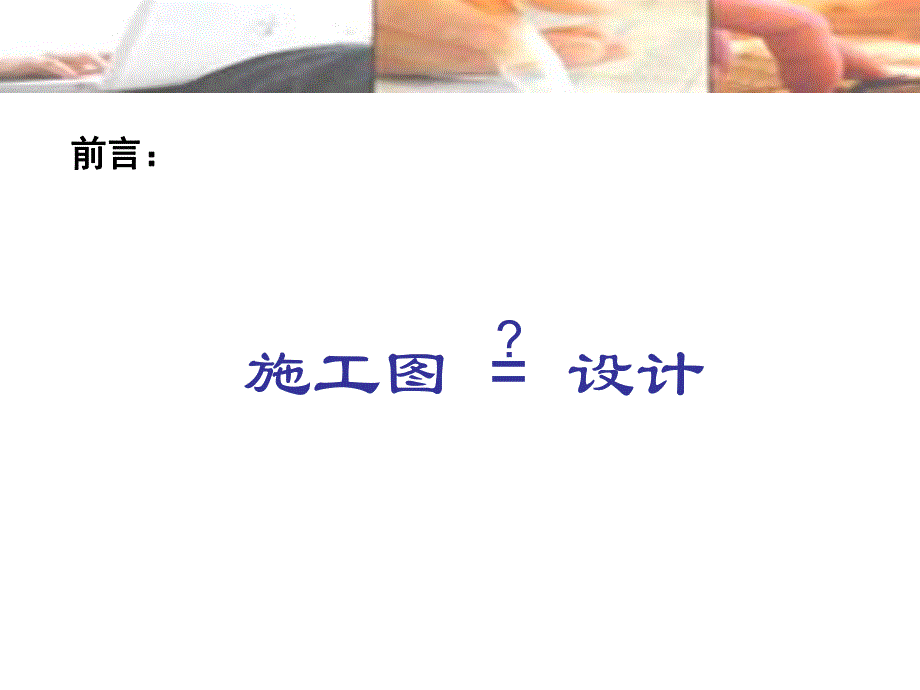

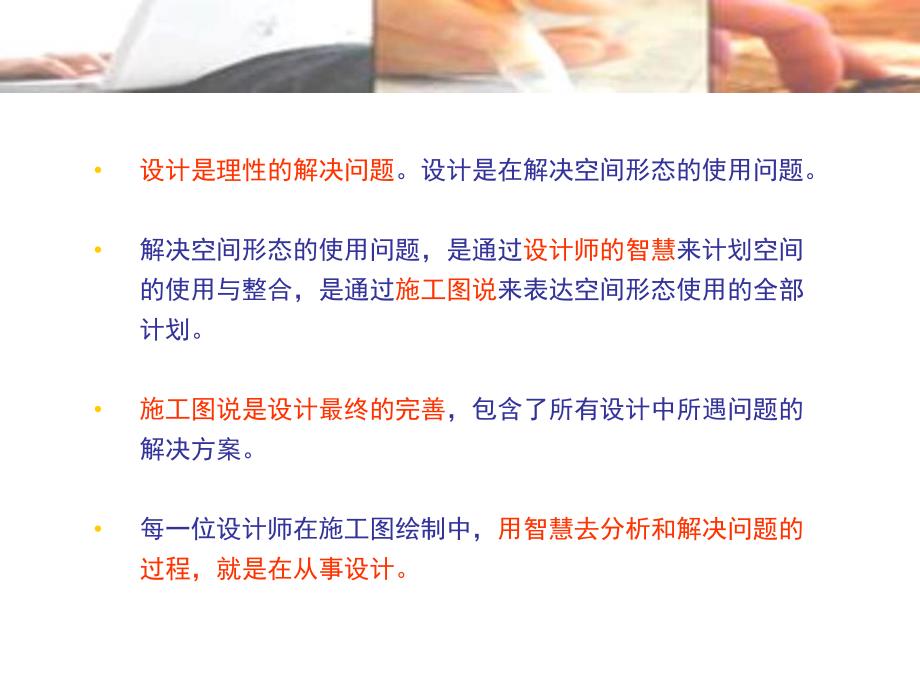

1、 施工图说绘制方法施工图说绘制方法施工图 =设计前言：前言：?设计是理性的解决问题。设计是在解决空间形态的使用问题。解决空间形态的使用问题，是通过设计师的智慧来计划空间的使用与整合，是通过施工图说来表达空间形态使用的全部计划。施工图说是设计最终的完善，包含了所有设计中所遇问题的解决方案。每一位设计师在施工图绘制中，用智慧去分析和解决问题的过程，就是在从事设计。施工图绘制的图纸编排平面施工图的绘制天花施工图的绘制立面施工图的绘制节点详图的绘制有关施工图图面的美学解析提高施工图绘制的建议目录：目录：一、施工图绘制图纸编排一、施工图绘制图纸编排北京现代汽车一层施工图北京现代汽车一层施工图施工图是用于
2、工程施工的设计图纸，整体的版面安排要便于工程施工时的翻阅，与施工的工序安排是密切相关的。图纸封面图纸内容：项目名称/设计公司名称/施工图完成日期图I-平面施工图部分图E-立面施工图部分图C-天花详图部分图D-节点详图部分图F-家具施工图部分I-0.1 图号索引表图纸内容：图号索引I图图I图名图名/材料材料/图例图例/.与设计相关的索引图表（与设计相关的索引图表（I-0I-0.*)与平面相关的所有图面（与平面相关的所有图面（I-1I-*),如多个楼层，序号则按楼层分类如多个楼层，序号则按楼层分类(I5-1I5-*表示五层的平面图纸，表示五层的平面图纸，I6-1I6-*表示六层的平面图纸表示六层的
3、平面图纸)I-0.2 材料表图纸内容：材料编号/材料名称/材料品牌/规格/使用区域I图框用国家统一标准图框图框用国家统一标准图框I1-1 1F平面布置图图纸内容：墙体隔断/家具布置/绿植/洁具布置/房间编号II1-2 1F墙体/固定家具放样平面图图纸内容：墙体隔断放样尺寸/固定家具放样尺寸/墙体图例说明II1-2 1F墙体/固定家具放样平面图图纸内容：墙体隔断放样尺寸/固定家具放样尺寸/墙体图例说明墙体材料取消原来使用墙体材料取消原来使用Hatch填填充的方法，改用在图中使用编号充的方法，改用在图中使用编号标注设计师可根据实际情况调整标注设计师可根据实际情况调整I1-3 1F施工索引平面图图纸
4、内容：立面索引符号/详图索引符号/固定家具索引符号/门扇编号I固定家具索引编号固定家具索引编号门扇编号门扇编号I1-4 1F综合天花平面图图纸内容：木做天花/矿棉天花/灯具布置/风口/喷淋/烟感/检修口/灯具图例表I*石膏板天花注意检修口的位置和美观要求石膏板天花注意检修口的位置和美观要求*灯具图例表标注品牌灯具图例表标注品牌/型号型号/功率功率/光源色温光源色温I1-5 1F天花放样/材料/索引平面图图纸内容：天花放样尺寸/天花材料符号/天花索引符号/灯具图例表II1-6 1F天花灯具放样平面图图纸内容：天花灯具放样尺寸/灯具图例表II1-7 1F电源/电脑/电话插座平面图图纸内容：强弱电点
5、位布置/尺寸标注/插座图例表II1-8 1F开关/回路布置平面图图纸内容：开关位置/电源回路/开关图例表II1-9 1F地坪材料/放样平面图图纸内容：地坪设计/地坪材料标号/地坪剖切索引/地坪尺寸放样II1-10 1F墙面材料平面图图纸内容：立面索引符号/墙面材料指引符号I平面标准文档X:设计部（行政档）设计部（行政档）制度制度绘图准则绘图准则I1-6.DWG利用布局在一个文件中，开关层实现平面更换利用布局在一个文件中，开关层实现平面更换E-1 102门厅正立面图纸内容：立面造型，材质分割，材质标注，尺寸标注，剖面详图索引E图纸内容：天花灯槽及细部造型，天花细部尺寸标注，天花材料标注 C-3天
6、花大样详图（三）C 图纸内容：门扇编号/门扇造型/材质标注/尺寸标注/五金件/门扇剖切符号 D-0.1 门扇索引表D 图纸内容：门扇横向，纵向剖面/门扇剖面尺寸标注/剖面材质标注 D-0.2 门扇剖面详图（一）D 图纸内容：索引平面/立面/剖面/尺寸标注/材质标注/剖面索引符号 D-1 102大展厅LOGO墙施工详图DD图纸内容：大样详图/剖面详图/尺寸标注/材质标注 D-3 102大展厅LOGO墙施工详图图纸内容：卫生间平面/立面/尺寸标注/材质标注/立面索引/剖切详图索引 D-8 1F/2F卫生间施工详图D图纸内容：大样详图/剖面详图/尺寸标注/材质标注 D-11 卫生间施工详图D图纸内容
7、：大样详图/剖面详图/尺寸标注/材质标注 D-12 1F剖面详图(一)D图纸内容：家具平面/立面/剖面详图/索引符号/尺寸标注/材质标注 F-4102一层饮料贩卖区吧台详图F二、平面施工图的绘制二、平面施工图的绘制北京现代三层施工图北京现代三层施工图三层平面图家具布置平面图注意事项：1.隔墙、家具在图面中表示出来。2.空间编号在图面中表示出来。3.空间编号/空间名称表格的绘制。三层平面图墙体及固定家具放样平面图注意事项：1.放样内装隔墙时，以原建筑结构柱及原建筑隔墙或为放样基本点。2.放样尺寸不在多，重要是标注要明了。3.注意固定放样尺寸和弹性放样尺寸的结合。4.隔墙的图例表及说明要绘制清楚。
8、三层平面图施工索引平面图注意事项：1.立面指示符号注意上下左右对齐，切勿随意放置。2.家具索引用虚线框出所要引出的家具，虚线外做指引编号。3.门扇编号也要整齐放置，不要随意摆放。三层平面图电源/电脑/电话插座平面图注意事项：1.插座符号绘制在相应的位置上。2.标出点位的放样尺寸，尺寸可以以内格墙为基准。3.在绘制插座点位图例表时，要加入附属说明。三层平面图地坪材料/放样平面图注意事项：1.不同的地坪用不同的填充表示，同一材质，但不同型号，也要用填充区分开。2.在地坪材质图上标注出地坪材质编号。3.地坪分割的尺寸标注以隔墙为基准。三层平面图墙面材料平面图注意事项：1.墙面材料指示，是说明没有立面
9、索引而不清楚的墙面材料。2.结合着索引平面图，标出没有说明的立面材料符号。3.材料符号要有方向的指示。4.注意符号的整齐一致。三、综合天花三、综合天花1 -木作天花部分木作天花部分北京现代一层大讲堂施工图北京现代一层大讲堂施工图墙体平面图一层平面图步骤（一）天花造型平面图一层平面图步骤（二）天花放样图一层平面图步骤（三）灯具平面图一层平面图步骤（四）灯具放样平面图一层平面图步骤（五）空调出回风口平面图一层平面图步骤（六）喷淋布置平面图喷淋的保护半径为：1800MM一层平面图步骤（七）烟感布置平面图烟感的保护半径为：5500MM一层平面图步骤（八）综合天花综合天花2 -矿纤天花部分矿纤天花部分北
10、京现代三层大会议室及走廊施工图北京现代三层大会议室及走廊施工图墙体平面图三层平面图步骤（一）天花造型平面图三层平面图步骤（二）天花放样图三层平面图步骤（三）灯具平面图三层平面图步骤（四）灯具放样平面图三层平面图步骤（五）空调出回风口平面图三层平面图步骤（六）喷淋布置平面图喷淋的保护半径为：1800MM三层平面图步骤（七）烟感布置平面图烟感的保护半径为：5500MM三层平面图步骤（八）检修口布置图三层平面图步骤（九）四、立面施工图部分四、立面施工图部分北京现代三层施工图北京现代三层施工图注意事项：1.绘制立面图时，首先按比例设计图纸版面。2.立面名称、尺寸、文字说明整齐一致。3.需要参考平面的立
11、面，需要有对应的平面。步骤（一）：在立面框架绘制出门框位置、造型墙面位置、踢脚线。步骤（二）：绘制出材质的尺寸分割、细部造型。步骤（三）：绘制出材质的质感、肌理及材质的填充。步骤（四）：标注尺寸及剖切符号，标注尺寸时，注意尺寸尽量标于上方和左侧。步骤（五）：文字标注及立面名称，标注文字时，注意文字尽量标于下方及右侧，文字要上下及横向保持一致性。五、施工图详图部分五、施工图详图部分北京现代三层施工图北京现代三层施工图注意事项：1.绘制立面图时，注意图面排版的整齐。2.名称、尺寸、文字说明整齐一致。注意事项：1.施工详图绘制步骤与立面基本一致。2.节点详图的细部工艺、构造要在图面上绘制清楚。2.尺
12、寸标注的原则与立面图基本一致，但重要的细部尺寸一定要标注清楚。3.文字标注时保持整齐一致性原则，细部做法要标明，所用材料及材料的厚度要标注清楚，如九厘夹板面贴木皮，9X6MM留缝内贴木皮，1.2MM/TH拉丝不锈钢直角刨槽折边。4.复杂的详图可以加入透视图，加强对详图的分析。五、有关施工图图面的美学解析五、有关施工图图面的美学解析施工图是设计的重要部分，出于设计师之手，除了要工整、准确，还包含了一定的美学。一：图纸版面安排 工整、大方、饱满充实而有次序。图面安排的优先级需遵守“由左至右.由上至下”的原则二、标注一致统一性原则：尺寸标注尽量标注在图面内容上方和左侧，标注要工整而有次序。文字标注尽
13、量标注在图面内容下方和右侧，标注线方向一致，标注文字横竖向整齐工整。三、线型是在平面的图纸中是造就空间层次关系的重要方式：平/立面图：框架线最重，随着空间构架的主次和远近关系而分出空间线形的轻重。剖面详图：剖切处线型最重，是重点讲解的位置:看线，是讲解与剖切位置的关系，用轻线设置。地坪线最重位于前方的线（粗线）位于后方的线（细线）位于前方的线（粗线）位于后方的线（细线）剖切线（粗线）看线（细线）四、填充方式是施工图美感的表现：填充可以表现出施工图中所要表现 出的材质的质感，如石材、木皮、软包、喷漆效果、玻璃 还可以表现出二维图纸中的三维空 间感，如右图立面所表现的圆形不 锈钢柱面。施工图面表达效果：工整、大方、饱满充实、材质机理清晰，造就三维空间感官。加强施工图绘制的几点建议：1.多了解施工工序的步骤。2.多了解施工的工艺做法，如木做工艺、不锈钢工艺、石材工艺3.多了解新材料的设计安装及节点大样。4.多累积设计中相关专业的知识，如照明的光源、AV系统、综合布线、舞台设计5.多参考优秀施工图的设计绘制。6.建立良好的施工图绘制习惯，这样即使在时间紧迫的施工图阶段，也能够绘制出工整、全面的施工图。7.施工图是完成一项工程的全套设计，设计师应该把施工图当作设计作品来完成。
