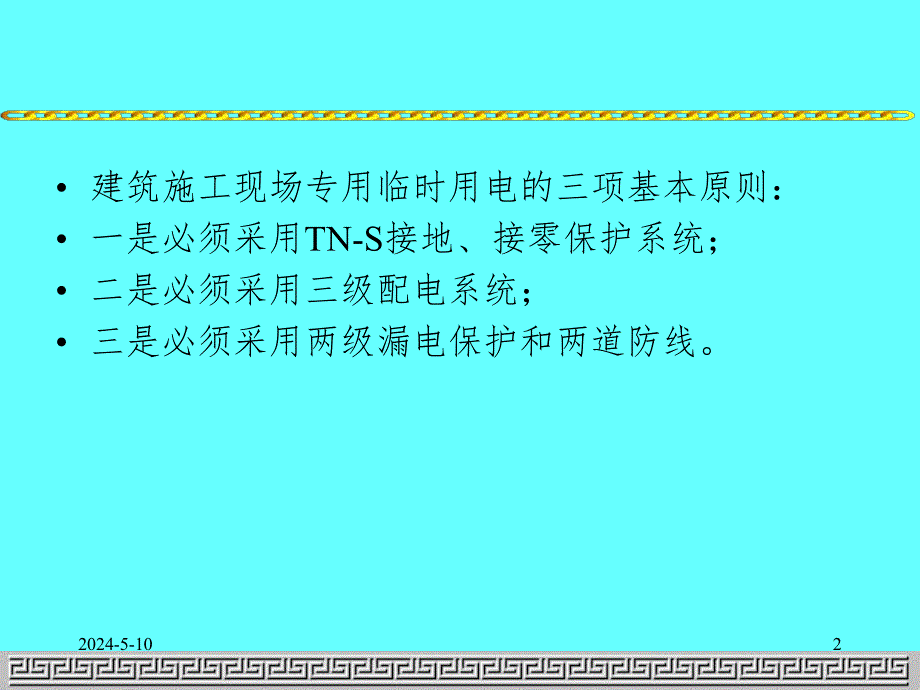

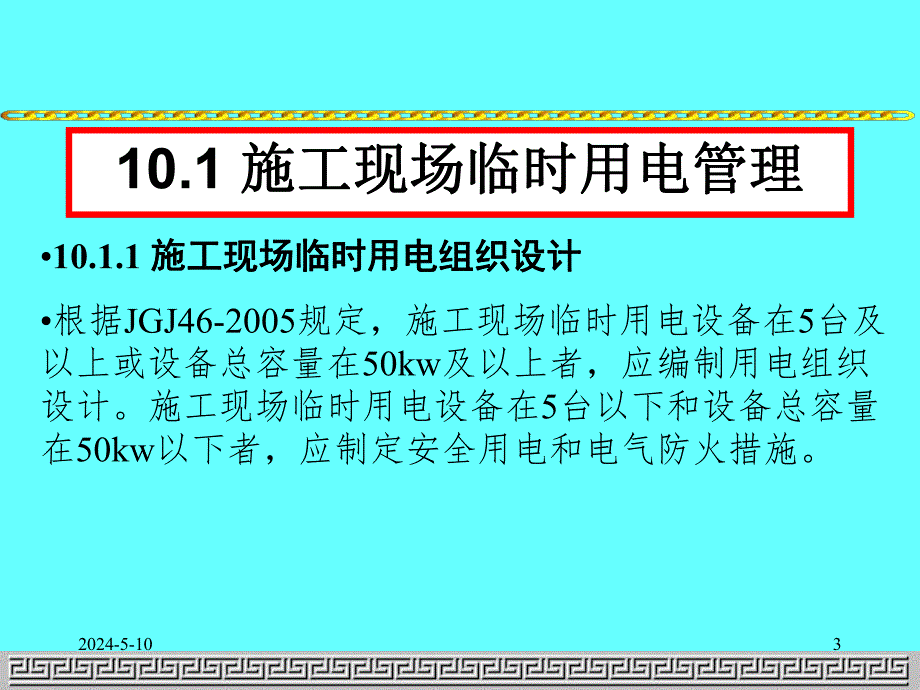

1、2024-5-101第10章 施工现场临时用电 2024-5-102 建筑施工现场专用临时用电的三项基本原则:一是必须采用TN-S接地、接零保护系统;二是必须采用三级配电系统;三是必须采用两级漏电保护和两道防线。2024-5-10310.1 施工现场临时用电管理施工现场临时用电管理 10.1.1 施工现场临时用电组织设计施工现场临时用电组织设计根据JGJ46-2005规定,施工现场临时用电设备在5台及以上或设备总容量在50kw及以上者,应编制用电组织设计。施工现场临时用电设备在5台以下和设备总容量在50kw以下者,应制定安全用电和电气防火措施。2024-5-1041).施工现场临时用电组织设计

2、施工现场临时用电组织设计的主要内容的主要内容(1)现场勘测(2)确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向(3)进行负荷计算(4)选择变压器 2024-5-105(5)设计配电系统(6)设计防雷装置(7)确定防护措施(8)制定安全用电措施和电气防火措施 2024-5-1062).施工现场临时用电施工组织设计的编制要求施工现场临时用电施工组织设计的编制要求(1)临时用电工程图纸应单独绘制,临时用电工程应按图施工。(2)临时用电组织设计必须由电气工程技术人员组织编制,企业技术负责人审核批准后方能实施。(3)施工现场临时用电布置必须按施工组织设计的要求完成,并经编制、审核、批准部

3、门和使用单位共同验收,合格后方可投入使用。2024-5-10710.1.2 临时用电的安全技术档案临时用电的安全技术档案(1)用电组织设计的全部资料;(2)修改用电组织设计的资料;(3)用电技术交底资料;(4)用电工程检查验收表;(5)电气设备的试、检验凭单和调试记录;(6)接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表;(7)定期检(复)查表;(8)电工安装、巡检、维修、拆除工作记录。2024-5-10810.210.2外电线路及电气设备防护外电线路及电气设备防护 概念概念外电线路外电线路是施工现场临时用电工程配电线路以外的电力线路。外电线路防护外电线路防护,简称外电防护,是指为了防止

4、外电线路对施工现场作业人员可能造成的触电伤害事故,施工现场必须对其采取的防护措施。2024-5-10910.2.1外电线路防护 外电防护的技术措施主要有绝缘、屏护、安全距离、限制放电能量和24V以下安全特低电压。对于施工现场这种特殊外电防护措施主要应做到绝缘、屏护、安全距离。2024-5-1010外电线路的安全距离是带电导体与其附近接地的物体以及人体之间必须保持的最小空间距离或最小空气间隙。1).外电线路的安全距离 2024-5-10112).2).架设安全防护设施架设安全防护设施 架设防护设施是一种绝缘隔离防护措施,宜采用木、竹或其他绝缘材料,增设屏障、遮栏、围栏、保护网等与外电线路实现强制

5、性绝缘隔离,并须在隔离处悬挂醒目的警告标志牌。2024-5-101210.2.2 电器设备防护电器设备防护 电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质,否则应予清除或做防护处置,其防护等级必须与环境条件相适应。电气设备设置场所应能避免物体打击和机械损伤。否则应做防护处置。2024-5-101310.3 接地与接零接地与接零10.3.110.3.1接地接地接地接地是设备的一部分为形成导电通路与大地的连接。通常是用接地体与土壤相接触实现的,金属导体或导体系统埋入地内土壤中构成一个接地体。接地体与接地线的总和称为接地装置接地装置。接地主要有四种基本类别接地主要有四种基本类别:工作接地、保护接

6、地、重复接地、防雷接地。2024-5-10141).工作接地工作接地 工作接地是为了电路或设备达到运行要求的接地,如变压器低压中性点和发电机中性点的接地,该点通常为电源星形绕组的中性点。工作接地可以保证供电系统的正常工作。2024-5-10152).保护接地 保护接地是电气设备正常情况不带电的金属外壳和机械设备的金属构架。1)变压器中性点不接地的供配电系统,分为设备无接地保护和设备有接地两种。2)变压器中性点接地的供配电系统,也分为设备无接地保护和设备有接地保护两种。2024-5-10163).重复接地 设备接地线上一处或多处通过接地装置与大地再次连接的接地。2024-5-10174).防雷接

7、地 防雷装置(避雷针、避雷器等)的接地。作防雷接地的电气设备,必须同时作重复接地。2024-5-101810.3.2 接零接零 1)零线 零线是与变压器直接接地的中性点连接的导线。零线分类:电气设备因运行需要而引接的零线,称为工作零线(N);由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出,专门用以连接电气设备正常不带电导电部分的导线,称为专用保护零线(PE)。2024-5-1019 2).接零 接零是电气设备与零线连接。接零分类:电气设备因运行需要而与工作零线连接,称为工作接零;电气设备正常情况不带电的金属外壳和机械设备的金属构架与保护零线连接,称为保护接零或接零保护。2024-

8、5-1020 3).TN系统 TN系统是电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统。由于接线方式的不同,TN系统分为TN-C系统和TN-S两种。2024-5-1021(1)TN-C系统(三相四线接零保护)工作接地L1(A)L2(B)L3(C)N(a)2024-5-1022 TN-C系统较TT系统安全程度提高了,但仍存在明显缺陷:1)三相负载不平衡时,在零线上出现零序电流,零线存在对地电压。2)零线断线时,单项电气设备仍在运行,工作电流将通过零线,重复接地又不起作用时,导致其他用电设备正常情况下出现对地相电压(220V)。3)工作零线必须穿过漏电保护器,保护零线严禁穿过

9、漏电保护器,而TN-C系统是工作零线和保护零线共用一根线,容易造成接线不当,使漏电保护器失去功能。2024-5-1023(2)TN-S系统系统(三相五线接零保护三相五线接零保护)TN-S接地、接零保护系统是指在施工用电工程中采用具有专用保护零线(PE线)、电源中性点直接接地的220/380V三相四线制低压电力系统,或称三相五线接零保护系统,即工作零线与保护零线分开设置的接零保护系统,采用专用保护零线的保护系统。2024-5-1024工作接地L2(B)L1(A)L3(C)NPE(b)2024-5-1025 TN-C系统较TT系统安全程度提高了,但仍存在明显缺陷:1)三相负载不平衡时,在零线上出现

10、零序电流,零线存在对地电压。2)零线断线时,单项电气设备仍在运行,工作电流将通过零线,重复接地又不起作用时,导致其他用电设备正常情况下出现对地相电压(220V)。3)工作零线必须穿过漏电保护器,保护零线严禁穿过漏电保护器,而TN-C系统是工作零线和保护零线共用一根线,容易造成接线不当,使漏电保护器失去功能。2024-5-102610.3.3 接地电阻接地电阻 电力变压器或发电机的工作接地电阻值不应大于4;在TN接零保护系统中,重复接内所地应与保护零线连接,每处重复接地电阻值不应大于10;施工现场有防雷装置的冲击接地电阻值不应大于30。2024-5-102710.4 配电系统配电系统 施工现场用

11、电工程的基本供配电系统应当按三级设置,即采用三级配电。2024-5-1028 1).配电系统基本结构 三级配电三级配电是指施工现场从电源进线开始至用电设备之间,应经过三级配电装置配送电力,即由总配电箱(一级箱)或配电室的配电柜开始,一次经由分配电箱(二级箱)、开关箱(三级箱)到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。10.4.1 配电系统配电系统概述概述 2024-5-10292024-5-103010.3.3 接地电阻接地电阻 2024-5-1031(1)分级分路原则 (2)动、照分设原则 (3)压缩配电间距原则(4)环境安全原则 2).配电系统的配电系统的设置原则设置

12、原则 2024-5-1032 1)、配电室的位置及布置、配电室的位置及布置(1)配电室的位置选择 (2)配电室的布置 2)、自备电源、自备电源 施工现场设置自备电源的安全要求是:自备发配电系统应采用具有专用保护零线的、中性点直接接地的三相四线制供配电系统;自备电源与外电线路电源(例如电力变压)部分在电气上安全隔离,独立设置。10.4.2 配电室及配电室及自备自备电源电源 2024-5-1033 一般情况下,施工现场的配电线路包括室外线路和室内线路。其敷设方式是室外线路主要有绝缘导线架空敷设(架空线路)和绝缘电缆埋地敷设(埋设电缆线路)两种,也有电缆线路架空明敷设的;室内线路通常有绝缘导线和电缆

13、的明敷设和暗敷设(明设线路或暗设线路)两种。10.4.3 配电线路配电线路 2024-5-1034(1)架空线的选择 1)导线种类的选择 按照施工现场对架空线路敷设的要求,架空线必须采用绝缘导线。或者为绝缘铜线,或者为绝缘铝线,但一般应优先选择绝缘铜线。1).配电线的配电线的选择选择 2024-5-1035 2)导线截面的选择 导线截面的选择主要是依据负荷计算结果,按其允许温升初选导线截面,然后按线路电压偏移和机械强度校验,最后确定导线截面。同时架空线导线截面的选择应符合下列要求:导线中的计算负荷电流不大于其长期连续负荷允许载流量;线路末端电压偏移不大于其额定电压的5;三相四线制线路的N线和P

14、E线截面不小于相线截面的50,单相线路的零线截面与相线截面相同;按机械强度要求,绝缘铜线截面不小于10mm2,绝缘铝线截面不小于16mm2;在跨越铁路、公路、河流、电力线路档距内,绝缘铜线截面不小于16mm2,绝缘铝线截面不小于25mm2。2024-5-1036 3)架空线的绝缘色标准 当考虑架空线相序排列时,相线Ll(A)、L2(B)、L3(C)相序的颜色分别为黄、绿、红色;工作零线N为淡蓝色;保护零线PE为绿/黄双色线,并严格规定,在任何情况下不准使用绿/黄双色线做负荷线。2024-5-1037(2)电缆的选择 根据基本供配电系统的要求,电缆中必须包含线路工作制所需要的全部工作芯线和PE线

15、。特别需要指出,需要三相四线制配电的电缆线路必须采用五芯电缆,而采用四芯电缆外加一条绝缘线等配置方法都是不规范的。五芯电缆中,除包括三条相线外,还必须包含作用N线的淡蓝色芯线和用作PE线的绿/黄双色芯线。其中,N线和PE线的绝缘色规定,同样适用于四芯、五芯等电缆。而五芯电缆中相线的绝缘一般有黑、棕、白三色中的二种搭配。2024-5-1038(3)室内配线的选择 室内配线必须采用绝缘导线或电缆。(4)配电母线的选择 由于施工现场配电母线常常采用裸扁铜板或裸扁铝板制作成所谓裸母线,因此,在其安装时,必须用绝缘子支撑固定在配电柜上,以保持对地绝缘和电磁(力)稳定。2024-5-1039(1)架空线路

16、的敷设(2)电缆线路的敷设(3)室内配线的敷设 (1)明敷设 (2)暗敷设2).配电线的配电线的敷设敷设 2024-5-1040 1)、配电箱与开关箱的设置(1)设置原则 三级配电:总配电箱、分配电箱、开关箱。动力配电与照明配电分别设置。两级保护:两级漏电保护系统是指用电系统至少应设置总配电箱漏电保护和开关箱漏电保护二级保护,总配电箱和开关箱首末二级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,形成分级分段保护;漏电保护器应安装在总配电箱和开关箱靠近负荷的一侧,即用电线路先经过闸刀电源开关,再到漏电保护器,不能反装。(2)材质和安置要求(3)位置选择与环境条件 10.4.4 配电箱与配电箱与开关开关箱箱 2024-5-1041 2)、配电箱与开关箱的电器配置与接线 配电箱与开关箱的器配置与接线,必须具备以下三种基本功能:电源隔离功能;正常接通与分断电路功能;过载、短路、漏电保护功能。2024-5-1042(1)总配电箱的电器配置与接线 总配电箱的电器配置 当总路设置总漏电保护器时,还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器;当各分路设置分
