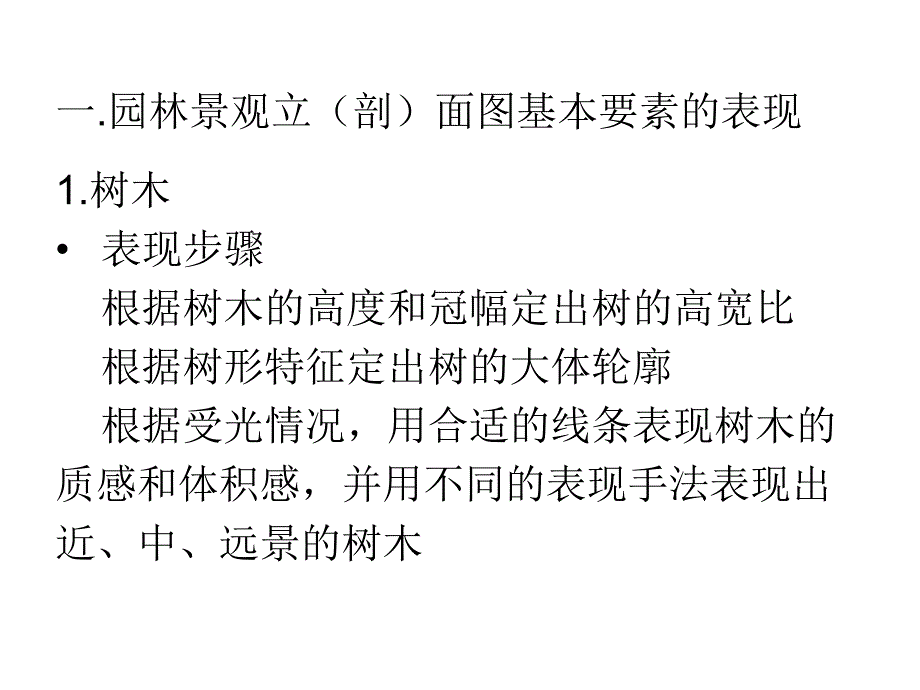

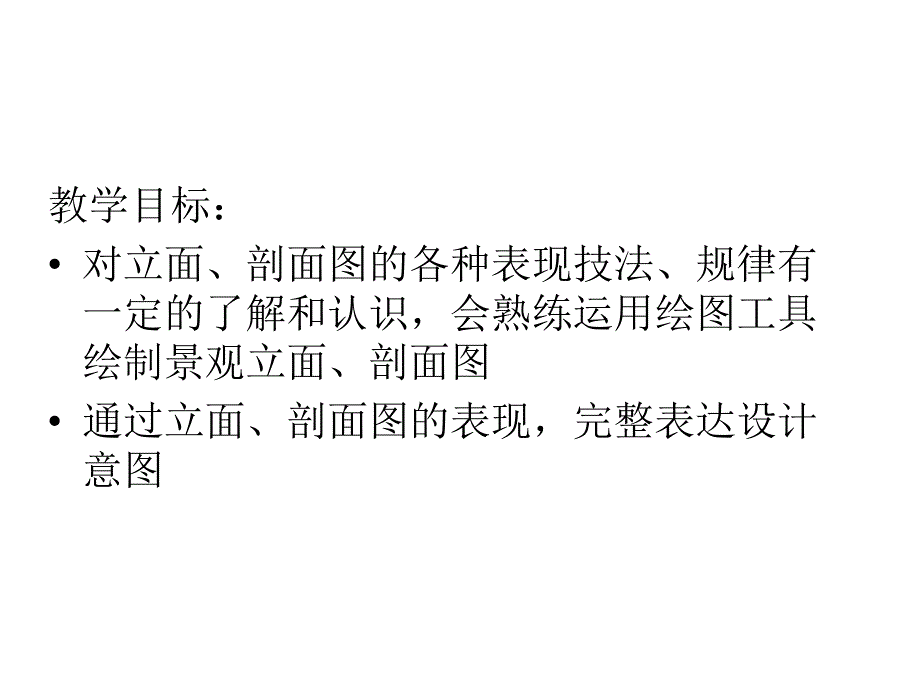

1、园林景观立（剖）面图的绘制园林景观立（剖）面图的绘制教学目标：对立面、剖面图的各种表现技法、规律有一定的了解和认识，会熟练运用绘图工具绘制景观立面、剖面图 通过立面、剖面图的表现，完整表达设计意图1.树木 表现步骤 根据树木的高度和冠幅定出树的高宽比 根据树形特征定出树的大体轮廓 根据受光情况，用合适的线条表现树木的质感和体积感，并用不同的表现手法表现出近、中、远景的树木 一.园林景观立（剖）面图基本要素的表现 写实画法树的质感和体积感的表现 装饰性画法强调树冠的整体造型，突出画面图案化的效果 2.水体 线条法用细实线或虚线勾画出水体造型 线条的方向要与水体的流动方向保持一致虚实变化 渲染法
2、3.建筑 立面是由建筑物的正面或侧面的投影所得的视图 剖面是用假设的平行于建筑的正面或侧面的铅垂面将建筑物剖切开所得的剖切断面的正投影 线形表现 立面图：粗实线建筑物的立面轮廓线 中实线 主要部分轮廓线 细实线 次要部分轮廓线 特粗线地平线 剖面图：粗实线被剖切到的剖面线 中实线没剖到的主要可见轮廓线 细实线其余 色彩和质感表现4.地形 根据平面图的剖切位置，找出地形剖断线，并画出地形轮廓线，便可得到完整的地形剖面图 地形的剖面图能准确表达出地形垂直方向的形态 地形的剖断线要用粗实线表现 作出地形剖面图后，如果再画出剖视方向的其他景观要素的剖面或立面投影，就可得到园景剖面图 二.园林景观立（剖
3、）面表现墨线图的绘制步骤 根据剖面图各局部尺寸，勾勒出地形、水体、建筑物和景观构筑物的立（剖）面图 根据各景观要素的尺寸，定出其高、宽之间的比例关系，用铅笔按一定比例画出各景观要素的外形轮廓 绘制前景和中景植物立面，用灵魂的线条勾出植物的外轮廓 绘制背景植物立面，勾画出配景 画面整体关系的调整 墨线表现图实例 三.园林景观立（剖）面表现色彩图的绘制步骤 绘制植物的亮面，近处植物用中绿马克笔上色，注意将植物的受光面留白，背景植物采用冷灰色，注意植物间色彩冷暖关系的调整 将近处植物的暗部用深绿色马克笔着色，并将灌木、花草和后面针叶树的大色铺上 绘制近处的建筑、景观构筑物，详细表现景观的材料质感 水系统着色、配景着色 整体调整 实例赏析 作业
