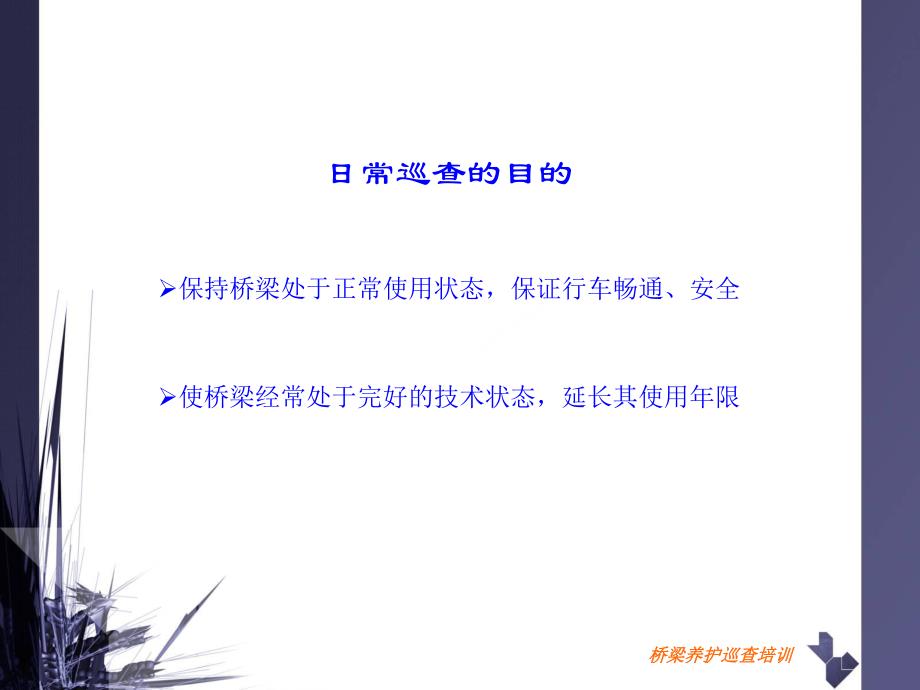

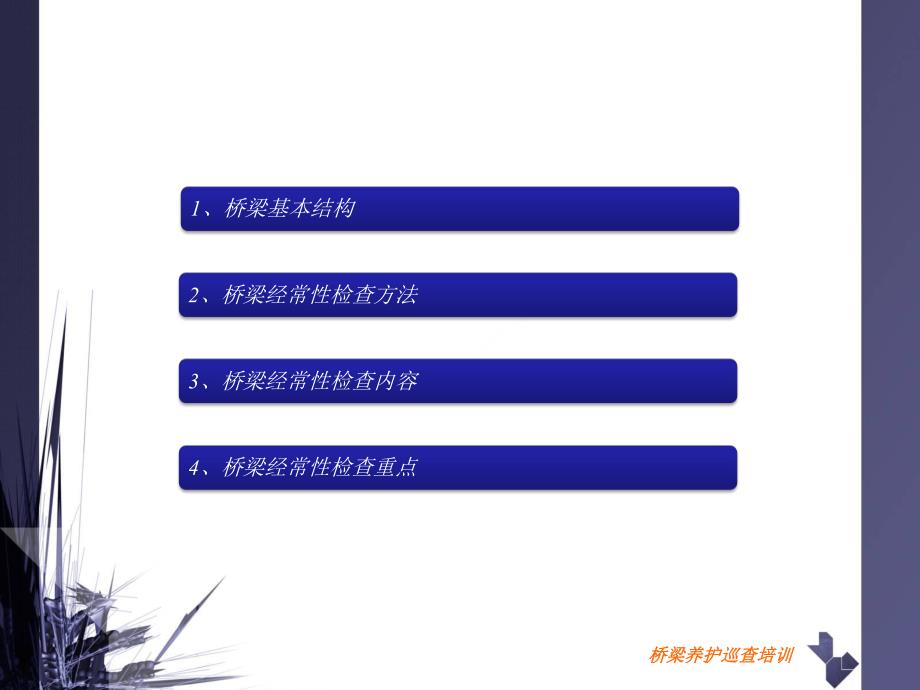

1、桥梁养护巡查培训桥梁养护巡查培训1、桥梁基本结构桥梁养护巡查培训桥梁养护巡查培训2、桥梁经常性检查方法3、桥梁经常性检查内容4、桥梁经常性检查重点日常巡查的目的保持桥梁处于正常使用状态，保证行车畅通、安全使桥梁经常处于完好的技术状态，延长其使用年限 桥梁养护巡查培训桥梁养护巡查培训桥梁经常性检查的含义 桥梁的经常检查主要指对桥面设施、上部结构、下部结构及附属构造物的技术状况进行日常巡视检查，及时发现缺损进行小修保养工作。负责人：路段检查人员、桥工班或湖桥人员；频 率：一般每月不得少于一次，汛期应加强 方 法：目测（用眼睛直接观察法）为主，配以简单工具测量 要 求：1、当场填写“桥梁经常检查记录
2、表格”，及时准确收集信息，不允许事后回忆补填。检查应有序而严密，防止漏项。根据检查编制每季度辖区内的桥梁养护（小修保养）计划，并组织实施。2、在经常检查中发现桥梁重要部（构）件存在明显缺损，达到严重技术状况的病害时，应向地（市）级公路管理机构专职桥梁养护工程师报告。一般规定重大病害事故需在2小时内上报；一般病害事故需在3天内上报。桥梁养护巡查培训桥梁养护巡查培训桥梁的经常性检查内容桥梁养护巡查培训桥梁养护巡查培训检查部位检查内容整体外观是否整洁，有无杂物堆积，杂草蔓生。构件表面的涂层是否完好，有无损坏、老化变色、开裂、起皮、剥落、锈迹桥梁结构有无异常变形，异常的竖向振动、横向摆动等情况，然后检
3、查各部件的技术状况，查找异常原因桥面系构造桥面铺装是否平整，有无裂缝、局部坑槽、波浪、碎片。桥头有无跳车。混凝土桥面有否剥离、渗漏，钢筋是否露筋、锈蚀、缝料是否老化、损坏，桥头有无跳车排水设施是否良好，桥面泻水管是否堵塞和破损伸缩缝是否堵塞卡死，联结件有否松动、局部破损人行道、缘石、栏杆、扶手和引道护栏（柱）有无撞坏、断裂、松动、错位、缺件、剥落、锈蚀等其他交通信号、标志、标线、照明设施是否完好下部结构墩台是否受到船只或飘浮物撞击而受损翼墙、侧墙、耳墙有否开裂、风化剥落和异常变形现象锥坡、护坡有否局部塌陷，铺砌面有否塌陷、缺损、有否垃圾堆积、灌木杂草丛生，桥头排水沟和行人台阶是否完好基础是否受
4、到冲刷破坏、外露、悬空、下沉，墩台及基础是否受到生物腐蚀桥位区段河床是否有积淤泥情况，河流是否畅通支座是否有明显缺陷，活动支座是否灵活，位移量是否正常。一般可以每季度一次。其他其它显而易见的损坏或病害桥梁基本组成桥梁养护巡查培训桥梁养护巡查培训桥梁基本组成桥梁养护巡查培训桥梁养护巡查培训桥梁分类桥梁养护巡查培训桥梁养护巡查培训桥梁分类桥梁养护巡查培训桥梁养护巡查培训桥梁分类桥梁养护巡查培训桥梁养护巡查培训上承式拱桥上承式拱桥下承式拱桥下承式拱桥圬工拱桥圬工拱桥桥梁分类桥梁分类桥梁养护巡查培训桥梁养护巡查培训桥梁分类桥梁养护巡查培训桥梁养护巡查培训桥梁分类桥梁养护巡查培训桥梁养护巡查培训（按材料
5、划分）桥梁养护巡查培训桥梁养护巡查培训混凝土结构的常见病害露筋锈蚀锈胀开裂刮蹭破损桥梁养护巡查培训桥梁养护巡查培训钢结构的常见病害上部结构桥梁养护巡查培训桥梁养护巡查培训简支板梁简支T梁连续箱梁圬工拱桥板梁桥梁养护巡查培训桥梁养护巡查培训整体现浇板梁整体现浇板梁预制装配式板梁预制装配式板梁板梁常见病害桥梁养护巡查培训桥梁养护巡查培训普通钢筋混凝土普通钢筋混凝土T梁梁预应力混凝土预应力混凝土T梁梁桥梁养护巡查培训桥梁养护巡查培训T梁桥梁养护巡查培训桥梁养护巡查培训T梁常见病害渗水、风化，混凝土剥落梁底角隅胀裂缝混凝土破损，钢筋外露横向联系断裂或错位腹板早期收缩裂缝跨中区域弯曲结构裂缝腹板分层浇筑
6、纵向裂缝梁端13倍梁高区域斜裂缝 梁端封锚混凝土开裂顺预应力钢束裂缝桥梁养护巡查培训桥梁养护巡查培训连续箱梁桥梁养护巡查培训桥梁养护巡查培训箱梁常见病害拱桥常见病害主拱肋被撞击痕迹拱脚背面径向裂缝跨中拱顶底面径向裂缝拱上侧墙鼓凸变形及开裂拱上立墙上下端开裂露筋混凝土表面严重炭化混凝土破损、表面风化、剥落跨中腹拱墩处裂缝重力式腹拱拱脚、拱顶裂缝侧墙与主拱圈脱开拱脚水平位移拱肋拱波拱波顶纵向裂缝主拱肋纵向裂缝拱肋与拱波接合面的环缝拱波顶部开裂、渗水拱波间砂浆开裂、脱落拱波拱肋连接处开裂、脱落横系梁开裂、松动横系梁桥梁养护巡查培训桥梁养护巡查培训下部结构桥梁养护巡查培训桥梁养护巡查培训桥台桥台桥墩桥
7、墩翼墙、侧翼墙、侧墙墙锥坡、护锥坡、护坡坡墩台结构桥梁养护巡查培训桥梁养护巡查培训桥台主要病害桥梁养护巡查培训桥梁养护巡查培训L=120cmL=200cmL=220cmL=120cmL=120cmL=120cm桥台主要病害桥梁养护巡查培训桥梁养护巡查培训桥墩形式 桥梁养护巡查培训桥梁养护巡查培训 桥墩主要病害 桥梁养护巡查培训桥梁养护巡查培训 翼墙、侧墙常见病害 桥梁养护巡查培训桥梁养护巡查培训锥坡、护坡常见病害 桥梁养护巡查培训桥梁养护巡查培训下部结构可能出现的病害泄水孔堵塞部开裂面渗水面开裂是否和前墙脱开冲蚀变位翼墙前倾翼墙侧墙表面开裂锥坡凹陷帽梁表勾缝出现开裂砌体表脱落，钢筋外露帽梁表面
8、混凝土挡块根帽梁表面开裂帽梁表面风化台后填土沉降或隆起基础基础桥梁养护巡查培训桥梁养护巡查培训支座 桥梁养护巡查培训桥梁养护巡查培训支座设置在桥梁的上部结构与墩台之间，其作用是将桥跨结构上的各种荷载反力传递到墩台上，同时保证桥垮结构所要求的位移和转动，使上、下部结构的实际受力情况与计算的理论图式符合。常见的支座类型：板式橡胶支座、盆式橡胶支座、垫层支座支座常见病害 桥梁养护巡查培训桥梁养护巡查培训老化鼓包橡胶老化开裂剪切变形钢盆锈蚀桥面系桥面铺装排水系统伸缩装置人行道、缘石、栏杆、防撞墙标志、标线和交通安全设施 桥梁养护巡查培训桥梁养护巡查培训桥面系 桥梁养护巡查培训桥梁养护巡查培训桥面铺装 桥梁养护巡查培训桥梁养护巡查培训排水系统伸缩装置 桥梁养护巡查培训桥梁养护巡查培训人行道、缘石、栏杆、防撞墙 桥梁养护巡查培训桥梁养护巡查培训人行道、缘石、栏杆、防撞墙 桥梁养护巡查培训桥梁养护巡查培训标志、标线及交通安全设施 桥梁养护巡查培训桥梁养护巡查培训
