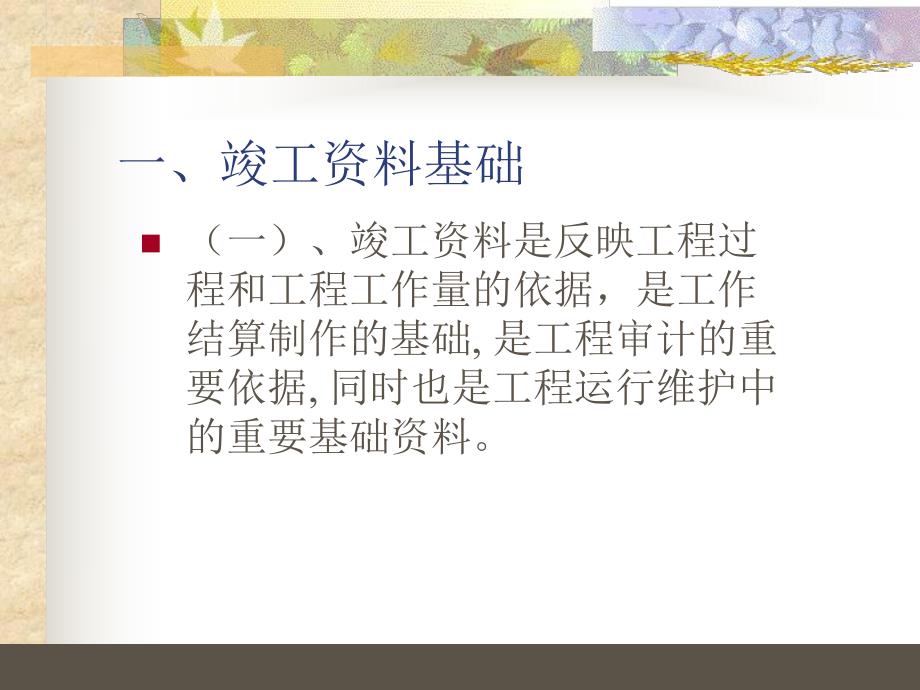

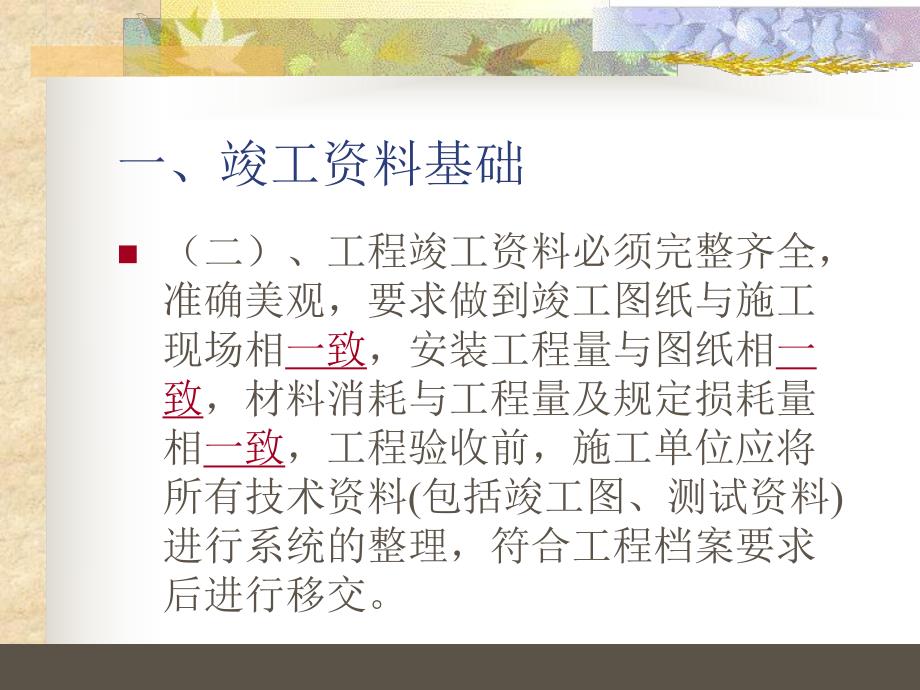

1、通信工程竣工资料编制一、竣工资料基础n（一）、竣工资料是反映工程过程和工程工作量的依据，是工作结算制作的基础,是工程审计的重要依据,同时也是工程运行维护中的重要基础资料。一、竣工资料基础n（二）、工程竣工资料必须完整齐全，准确美观，要求做到竣工图纸与施工现场相一致，安装工程量与图纸相一致，材料消耗与工程量及规定损耗量相一致，工程验收前，施工单位应将所有技术资料(包括竣工图、测试资料)进行系统的整理，符合工程档案要求后进行移交。一、竣工资料基础（三）、竣工资料的制作软件：v 1、文字、表格工具（word、excel等）v 2、制图软件（autocad、croedraw、网天等专业软件）v 3、光
2、缆测试的终端软件v 4、文档转换软件（adobe acrobat standard、adobe acrobat reader等）二、竣工报告主要内容n1、建设依据 简要说明项目可行性研究报告批复或计划任务书和初步设计的批准单位及批准文号，批准的建设投资和工程概算（包括修正概算），规定的建设规模及生产能力，建设项目的包干协议主要内容。二、竣工报告主要内容n2、工程概况（1）工程前期工作及实施情况；（2）设计、施工、总承包、建设监理、质量监督等单位；（3）各单项工程的开工及竣工日期；（4）完成工作量及形成的生产能力（详细说明工期提前或延迟的原因和生产能力与原计划有出入的原因，以及建设中为保证原计划
3、实施所采取的对策）。二、竣工报告主要内容n3、初验时间与初验的主要结论以及试运转情况（应附初验报告及试运转主要测试指标），质量监督部门的评定意见。二、竣工报告主要内容n4、竣工决算概况 概况（修正概算）、预算执行情况与初步决算情况，并填写“通信建设项目的投资分析表”及工程初步决算表。二、竣工报告主要内容n5、工程技术档案的整理情况 工程施工中的大量记载，各单项工程竣工资料、隐蔽工程随工验收资料、设计文件和图纸、主要器材技术资料以及工程建设中的来往文件等整理归档的情况。n（技术资料，包括竣工图纸、测试资料、重大障碍和事故处理记录，工程质量监督档案）。二、竣工报告主要内容n6、经济技术分析（1）主
4、要技术指标测试值；（2）工程质量的分析，对施工中发生的质量事故处理后的情况说明；（3）建设成本分析和主要经济指标，以及采用新技术、新设备、新材料、新工艺所获得的投资效益；（4）投资效益的分析，形成固定资产占投资的比例，企业直接收益，投资回收年限的分析，盈亏平衡的分析。二、竣工报告主要内容n7、投产准备工作情况 运行管理部门的组织机构，生产人员配备情况。培训情况及建立的运行规章制度的情况。8、收尾工程的处理意见。9、对工程投产的初步意见。10、工程建设的经验、教训及对今后工作的建议。三、竣工资料的构成n（一）、封面n（1）工程项目名称n（2）单项工程项目名称n（3）单位工程项目名称n（4）建设单
5、位、设计单位、监理单位、施工单位名称n（5）项目主管人员及竣工资料编制人员名字及编制时间（二）、目录（三）、工程说明部分n（1）工程说明n 工程概况，工程开完工时间，主要完成工作量，工程期间的重大事件，工程沿途交通土质情况等。（四）工程的各类报表及随工签证n（1）建筑安装量总表n（2）已安装设备明细表n（3）开工报告n（4）停复工通知n（5）工程变更单n（6）重大工程事故报告表n（7）交工通知n（8）隐蔽工程签证n（9）随工检查记录n（10）监理检查记录n（11）工余料交接清单n（12）施工过程大事记载n（13）交接书n（14）主要材料材质证明资料n(15)设备加电申请表（设备部分）（四）工程
6、的各类报表及随工签证n（16）电缆计划表（设备部分）n（17）本机测试记录（设备部分）n 1、电源、定时及告警功能检测n 2、发放光功率、接受灵敏度、过载光功率、实收光功率检测n 3、155Mb/s信号的抖动容线、输出抖动及频偏容限检测n 4、2Mb/s信号的抖动容线、输出抖动及频偏容限检测n 5、155M复用器设备155Mb/s信号的映射抖动检测n 6、155M复用器设备155Mb/s信号的结合抖动检测n 7、误码检测n 8、公务联络功能检测（五）、竣工测试记录部分（1）接地装置地线电阻测试记录（2）中继段光缆配盘图（3）光缆纤芯分配图（4）光缆结构及线续分布示意图（5）中继段光缆全程测试记
7、录（6）中继段光缆后向曲线测试记录（7）中继段接续衰耗测试记录（8）光缆单盘测试记录（9）光缆金属护套对地绝缘电阻测试记录1、工程制图的要求1)选取适宜的图纸，表述专业性质、目的和内容。有多种手段表达目的内容时，应采用简单的表达方式。2)图面布局合理、排列均匀、轮廓清晰、便于识别。3)选用合适的图线宽度，避免图中线条过细或过粗。（六）、竣工图纸1、工程制图的要求4)正确使用图标和行标规定的图形符号。派生新的符号时，应符合图标图形符号的派生规律，并在合适的地方加以说明。5)在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使用图纸大小适中。6)应准确地按规定标注各种必要的技术数据和注释
8、，并按规定进行书写或打印。7)工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。（六）、竣工图纸（1）、图纸尺寸a.工程图纸幅面和图框大小应符合国家标准GB6988.2-86电气制图一般规则的规定（一般采用A0、A1、A2、A3、A4幅面）。b.根据表述对象的规模大小，复杂程度，所要表达的详细程度，有无图衔及注释的数量来选择较小的合适的图面。2、通信工程制图的统一规定（2）、图线型式及其应用 a.线型分类及其用途应符合下表之规定2、通信工程制图的统一规定图线名称图线型式一般用途实线基本线条：图纸主要内容用线虚线辅助线条：屏蔽线，不可见导线点划线图框线：分界线，功能图框
9、线双点划线辅助图框线：从某一图框中区分不属于它的功能部件2、通信工程制图的统一规定b.图线的宽度一般从以下系列中选用；0.25，0.35，0.5，0.7，1.0，1.4（单位：毫米）c.通常只选用两种宽度的图线。粗线的宽度为细线的两倍，主要图线采用粗线，次要图线采用细线。d.使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明。2、通信工程制图的统一规定e.细实线是最常用的线条。指引线、尺寸标注线应使用细实线。f.当需要区分新安装的设施时，则粗线表示新建，细线表示原有设施，虚线表示规划预留部分。g.平行线之间的最小间距不宜小于粗线宽度的两倍，同时最小不能小于0.7毫米。2、通信工程
10、制图的统一规定（3）比例a.对于建筑平面图、平面布置图、管道线路图、设备加固图及零部件加工图等图纸，一般应有比例要求；对于系统框图、电路图、方案示意图等类图纸则无比例要求。b.对平面布置图、线路图和区域规划性质的图纸推荐比例为：1:10，1:20，1:50，1:100，1:200，1:500，1:1000，1:2000，1:5000，1:10000，1:500002、通信工程制图的统一规定c.对于设备加固图及零部件加工图等图纸推荐的比例为：1:2，1:4，1:10等。d.应根据图纸表达的内容深度和选用的图幅，选择合适的比例。对于通信线路及管道类的图纸，为了更方便地表达周围环境情况，可采用沿线路
11、方向按一种比例，而周围环境的横向距离采用另外的比例或基本按示意性绘制。2、通信工程制图的统一规定（4）尺寸标注a.图中的尺寸单位，除标高和管线长度以米（m）为单位外，其他尺寸均以毫米（mm）为单位。按此原则标注的尺寸可不加注单位的文字符号。若采用其他单位时，应在尺寸数值后加注计量单位的文字符号。b.尺寸界线用细实线绘制，两端应画出尺寸箭头，箭头指到尺寸界线上，表示尺寸的起止。尺寸箭头宜用实心箭头，箭头的大小应按可见轮廓线选定，其大小在图中应保持一致。2、通信工程制图的统一规定（4）尺寸标注c.尺寸数值应顺着尺寸线的方向写，并符合视图方向，数值的高度方向应和尺寸线垂直，并不得被任何图线通过。当无
12、法避免时，应将图纸断开，在断开处填写数字。2、通信工程制图的统一规定（5）图衔 通信工程常用图衔的规格如下图：项目主管审核（单位名称）项目负责人单位（图名）单项负责人比例制图日期图号2、通信工程制图的统一规定（6）图例（详见附表）*线路的图例及符号1 地形地物2 杆路3 路由图4 维护图、线路图图例5 管道、人孔6 标石3、光缆线路竣工图纸（例）线路工程制图常用图例其他注意事项n（1）每张竣工图纸需计算主要工作量清单n（2）施工完成工作量一定要属实清楚的反映在竣工图纸上，能标明的土质，长度、宽度等一定要清楚的注明。（七）初步验收报告的主要内容n1、建设依据n简要说明项目可行性研究报告批复或计划
13、任务书和核准单位及批准文号，批准的建设投资和工程概算（包括修正概算）,规定的建设规模及生产能力，建设项目的包干协议主要内容；（七）初步验收报告的主要内容n2、工程概况n（1）工程前期工作及实施情况；n（2）设计、施工、总承包、建设监理、设备供应商和质量监督机构等单位；n（3）各单项工程的开工及完工日期；n（4）完成工作量及形成的生产能力（详细说明工期提前或延原因和生产能力与原计划有出入的原因，以及建设中为保证原计划实施所采取的对策）。（七）初步验收报告的主要内容n3、初验工作的组织情况；n4、初验时间、范围、方法和主要过程；n5、初验检查的质量指标（应附初验测试指标）与评定意见，对施工中重大质
14、量事故处理后的审查意见；n6、对实际的建设规模、生产能力、投资和建设工期的检查意见（与原批准的计划不符，应提出处理意见）；（七）初步验收报告的主要内容n7、对工程技术档案与所有技术资料的检查意见；n8、关于工程中贯彻国家建设方针及财务规定的检查意见（初验财务报告）；n9、明确初验遗留问题、落实初验解决方法、确定初验结论；n10、对下一步安排试运行、编写竣工验收报告及竣工决算的意见。（八）监理文档及表格1.监理工作联系单2.施工组织设计（方案）报审表3.工程开工报审表4.工程材料/构配件/设备报审表5.（工序）报验申请表6.监理工程师通知回复单7.工程竣工报验单（九）重大障碍、事故处理 1、工程
15、变更与停（复）工 在施工过程中，如遇设计内容与施工实地不吻合，施工单位必须及时将信息通过工程变更单反馈给建设单位、设计单位，在取得上述两个单位同意签证后方可变更设计（分施工单位自行变更与设计单位另行设计），施工单位无权擅自变更设计。如遇停（复）工，应及时向施工单位主管部门填报停（复）工报告。2、重大事故 一预案处置对象一预案处置对象 1重特大火灾事故；2重特大爆炸事故；3重特大通信设备损毁事故；4重特大交通事故；5重特大工伤事故。二预案处置目的二预案处置目的通过预案科学、灵活、快速的组织实施，正确处置预案对象，确保通信和人身安全。三基本原则三基本原则 各单位一旦发生重特大事故，应按规定要求和时
16、限立即上报，并由公司统一领导，进行应急处置。公司成立应急处置指挥部，指挥部下设救援救护组、事故调查组、善后处理组。公司各部门和各分公司均应成立相应的领导指挥机构，具体负责本单位事故应急处置工作，任何单位和个人必须服从统一指挥调动，全力投入救援救护工作和有关事故处理工作。四组织机构及职责四组织机构及职责（一）（一）公司应急处置指挥部公司应急处置指挥部 人 员：公司领导、各部门领导 职 责：统一指挥重特大事故的救援救护、善后及有关事故处理工作，监督相关部门和生产单位应急预案的落实工作，组织模拟演练。指挥部办公室负责具体日常工作。（二）（二）救援救护组救援救护组 人 员：事先指定 职 责：负责事故现场的救援救护工作，采取措施，抢救伤员，保护事故现场，维护现场秩序，提供车辆和救援物资，防止事故进一步扩大。（三）（三）事故调查组事故调查组 人 员：事先指定 职 责：负责对事故调查、取证、分析、查明事故原因、过程和人员伤亡、经济损失情况，根据有关部门对事故调查的结论和相关处理意见，确定事故责任者，提出处理意见和防范措施，写出事故调查报告，并于六十天内结案（最多不超过九十天）。（四）（四）善后处理组
