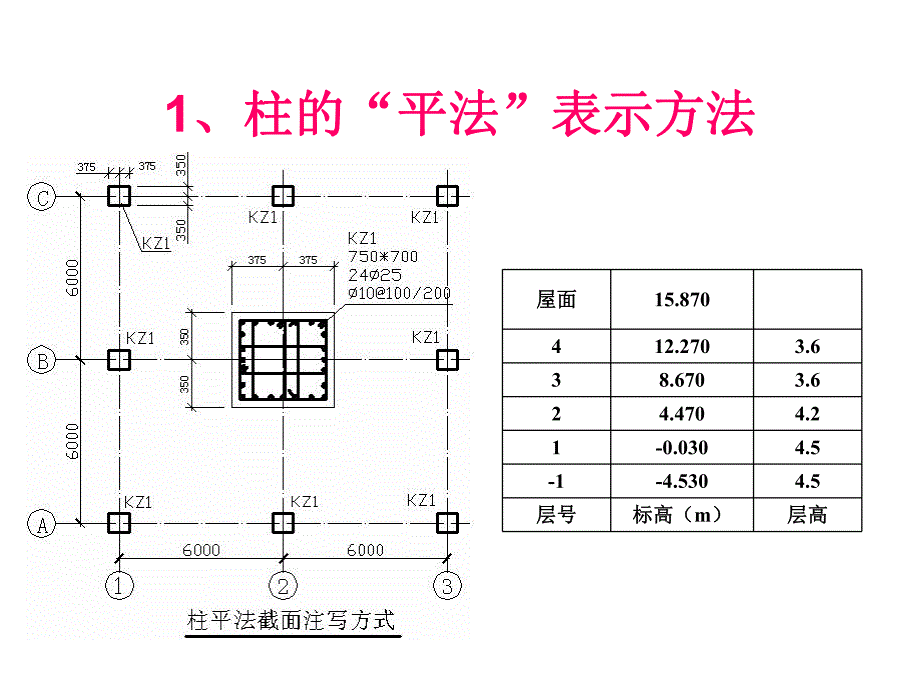

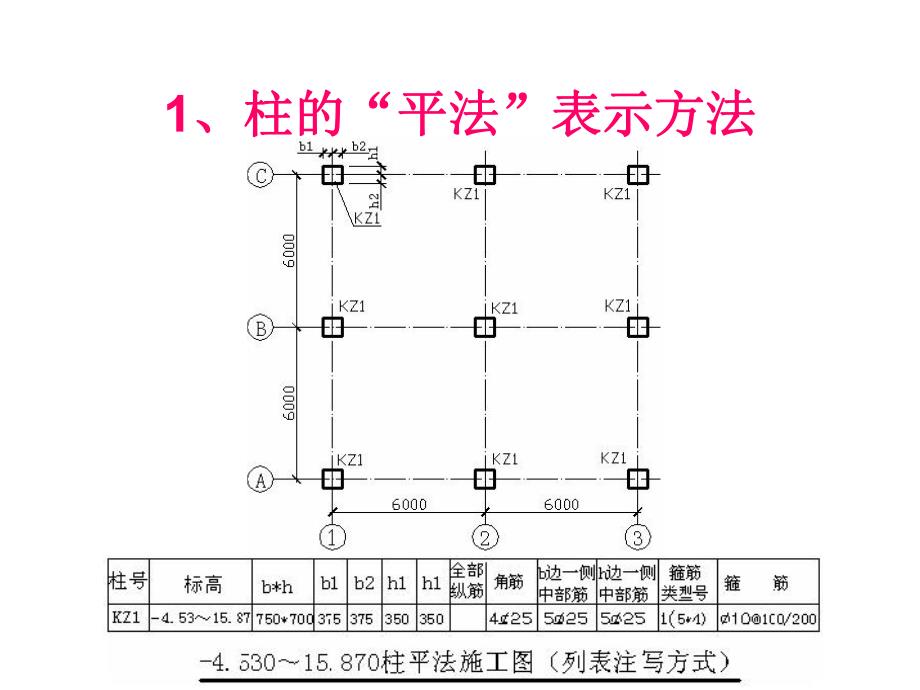

1、1、柱的、柱的“平法平法”表示方法表示方法屋面屋面15.870412.2703.638.6703.624.4704.21-0.0304.5-1-4.5304.5层号层号标高（标高（m）层高层高1、柱的、柱的“平法平法”表示方法表示方法KZ1KZ1所需要计算的钢筋工程量有哪些？所需要计算的钢筋工程量有哪些？KZ1要计算哪些钢筋量要计算哪些钢筋量楼层名称楼层名称构件分类构件分类分类细分分类细分计算哪些量计算哪些量名称名称单位单位基础层基础层无梁基础无梁基础基础板厚小于基础板厚小于2000基础插筋、箍筋基础插筋、箍筋长度、根数、重量长度、根数、重量基础板厚大于基础板厚大于2000有梁基础有梁基础基础
2、梁底与基础板底一平基础梁底与基础板底一平基础梁顶与基础板顶一平基础梁顶与基础板顶一平-1层层纵筋、箍筋纵筋、箍筋长度、根数、重量长度、根数、重量首层首层中间层中间层顶层顶层中柱中柱边柱边柱角柱角柱2、柱基础插筋计算、柱基础插筋计算04G101-3 P45柱子钢筋所处的环境描述柱子钢筋所处的环境描述砼标号砼标号抗震等级抗震等级基础保护层基础保护层柱子保护层柱子保护层C30一级抗震一级抗震40253、柱基础层钢筋计算、柱基础层钢筋计算04G1013 P45请计算请计算h3000m时的柱插筋时的柱插筋基础筏板厚度基础筏板厚度2000mm时，时，基础插筋的计算基础插筋的计算钢筋的锚固、搭接值确定钢筋的
3、锚固、搭接值确定(03G101-1P34)纵向受拉钢筋绑扎搭接长度纵向受拉钢筋绑扎搭接长度LlE与与Ll注：注：1.当不同直径的钢筋搭接时，其当不同直径的钢筋搭接时，其LlE与与Ll值按较小的直径计算。值按较小的直径计算。2.在任何情况下在任何情况下Ll不得小于不得小于300mm。3.式中式中为搭接长度修正系数。为搭接长度修正系数。抗震抗震非抗震非抗震LlELaELlLa纵向受拉钢筋搭接长度修正系数纵向受拉钢筋搭接长度修正系数纵向钢筋搭接接头面积百分率纵向钢筋搭接接头面积百分率(%)d25501001.21.41.62、柱基础插筋计算、柱基础插筋计算柱根的确定柱根的确定03G1011 P41（
4、GB50010-2002 P178）底层柱的柱根底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。2、基础插筋长度计算、基础插筋长度计算基础插筋长度计算基础插筋长度计算计算方法计算方法长度弯折长度长度弯折长度a+锚固竖直长度锚固竖直长度h1+非连接区非连接区Hn/3+搭接长度搭接长度LlE计算过程计算过程弯折长度弯折长度a竖直长度竖直长度h1非连接区非连接区Hn/3搭接长度搭接长度LlE结果结果1501200-40(4500-700)/31.4LaE15011
5、60126748d公式公式150+1160+1267+48*25=37773777弯折长度弯折长度a 取值取值：0.5LaE0.5*34*25425mm0.6LaE0.6*34*25510mm0.7LaE0.7*34*25595mm0.8LaE0.8*34*25680mmh1（1160mm）大于）大于0.8LaE（680mm），所以，），所以，a取取6d和和150的中的较大值的中的较大值6d6*25150，a150mm 3、软件处理原理、软件处理原理软件中如何确定钢筋的级别呢？软件中如何确定钢筋的级别呢？钢筋级别代码钢筋级别代码软件处理流程软件处理流程利用利用GGJ9.0软件计算软件计算KZ1
6、计算柱插筋首先应该考虑的问题计算柱插筋首先应该考虑的问题基础插筋的计算公式基础插筋的计算公式：长度弯折长度长度弯折长度a+a+锚固竖直长度锚固竖直长度h1+h1+非连接区非连接区Hn/3+Hn/3+搭接长度搭接长度L LlElE 要考虑抗震等级、砼标号、锚固、搭接值要考虑抗震等级、砼标号、锚固、搭接值基础是柱的支座，因此先画（计算）支座基础是柱的支座，因此先画（计算）支座在楼层净高在楼层净高Hn要减去节点高（梁高要减去节点高（梁高hb）新建工程时应该注意的问题新建工程时应该注意的问题1.1损耗及报表的设置、计算规则如何选择？损耗及报表的设置、计算规则如何选择？1.3抗震等级如何确定？抗震等级如
7、何确定？1.4首层地面结构标高表示什么意思？对算钢首层地面结构标高表示什么意思？对算钢筋有何影响？筋有何影响？工程信息错了如何修改？工程信息错了如何修改？新建楼层时应该注意的问题新建楼层时应该注意的问题基础层层高如何确定和修改？基础层层高如何确定和修改？有地下室的情况如何建立楼层？有地下室的情况如何建立楼层？标准层如何建立？标准层如何建立？楼层排序的作用是什么？楼层排序的作用是什么？钢筋锚固、搭接值和保护层如何确定？钢筋锚固、搭接值和保护层如何确定？柱、剪力墙抗震等级不同如何确定？柱、剪力墙抗震等级不同如何确定？相同楼层砼标号一致，如何快速调整？相同楼层砼标号一致，如何快速调整？钢筋锚固值钢筋
8、锚固值(41/45)表示什么意思？表示什么意思？新建轴网时应该注意的问题新建轴网时应该注意的问题轴网建立错误如何进行修改？轴网建立错误如何进行修改？什么是圆弧轴网和斜交轴网？什么是圆弧轴网和斜交轴网？在建立柱时要定义柱的底标高和高度吗？在建立柱时要定义柱的底标高和高度吗？蓝色字体和黑色字体的区别，我们能将柱子蓝色字体和黑色字体的区别，我们能将柱子的修改超过层高吗？的修改超过层高吗？如何调整构件的搭接型式（绑扎、电渣压力如何调整构件的搭接型式（绑扎、电渣压力焊等等）？焊等等）？如果我在做下一个工程时，需要直接调用以如果我在做下一个工程时，需要直接调用以前设置好的前设置好的“计算规则计算规则”怎么
9、办？怎么办？1 1、利用柱表快速建立构件、利用柱表快速建立构件2 2、“点点”式画柱及其偏心柱的画法式画柱及其偏心柱的画法3 3、楼层构件快速复制、楼层构件快速复制4 4、汇总计算、汇总计算5 5、编辑构件图元钢筋、编辑构件图元钢筋F11F11并打印报表和所需并打印报表和所需要的图形要的图形6 6、查看图元钢筋量并打印报表、查看图元钢筋量并打印报表7 7、查看报表、查看报表5、地下室柱纵筋计算、地下室柱纵筋计算03G101-1 P36-1层纵筋长度层纵筋长度-1层层层层高高1层非连接区层非连接区Hn/3+1层非连接区层非连接区Hn/3+搭接长搭接长度度LlE 6、首层柱纵筋计算、首层柱纵筋计算
10、纵筋长度纵筋长度首层层高首层层高-首层非连接区首层非连接区Hn/3+二层非连接区二层非连接区max(Hn/6，hc，500)+搭接长度搭接长度LlE 7、中间层柱纵筋计算、中间层柱纵筋计算纵筋长度纵筋长度2层层高层层高-2层非连接区层非连接区+3层非层非连接区连接区+搭接长度搭接长度LlE 7、中间层柱纵筋计算、中间层柱纵筋计算请大家分析请大家分析3层纵筋的计算公式层纵筋的计算公式纵筋长度纵筋长度3层层层层高高3层非连接区层非连接区+4层非连接区层非连接区+搭搭接长度接长度LlE 边柱边柱角柱角柱中柱中柱顶层柱顶层柱8、顶层柱纵筋计算、顶层柱纵筋计算中柱（中柱（2，B位置）位置）03G101-
11、1-p-37 中柱纵筋长度中柱纵筋长度4层层高层层高-4层非连接区层非连接区-梁高梁高+梁高梁高-保护层保护层+12d 边柱、角柱顶层柱纵筋计算边柱、角柱顶层柱纵筋计算层高层高-节点高节点高-下一楼层下一楼层伸出楼地面的高度伸出楼地面的高度+锚锚固固1 1、掌握基础层、顶层柱钢筋的、掌握基础层、顶层柱钢筋的“计算设置计算设置”2 2、顶层柱类型的选择、顶层柱类型的选择9、箍筋长度计算、箍筋长度计算03G101-1P35 1号筋长度（号筋长度（b+h）2-保护层保护层8+8d+1.9d2+max(10d，75mm)*2 1.9d的来源的来源GB50204-2002弯钩计算弯钩计算5.3.1箍筋弯
12、钩计算箍筋弯钩计算5.3.2柱箍筋的拆分柱箍筋的拆分03G101-1P469、箍筋长度计算、箍筋长度计算 2 2号筋长度号筋长度(b-(b-保护层保护层*2-D)/62-D)/6*2+D2+D*2+2+（h-h-保护层保护层*2 2）*2+8d+1.9d2+8d+1.9d*2+max2+max（10d10d，75mm75mm）*2 2 D D为纵向钢筋直径为纵向钢筋直径9、箍筋长度计算、箍筋长度计算 3 3号筋长度号筋长度(h-(h-保护层保护层*2-D)/62-D)/6*2+D2+D*2+2+（b-b-保护层保护层*2 2）*2+8d+1.9d2+8d+1.9d*2+max2+max（10d
13、10d，75mm75mm）*2 2 D D为纵向钢筋直径为纵向钢筋直径箍筋组合方式如何批量设置？箍筋组合方式如何批量设置？箍筋长度计算公式如何调整？箍筋长度计算公式如何调整？10、箍筋根数计算、箍筋根数计算基础层基础层1层层10、箍筋根数计算、箍筋根数计算首层以上箍筋根数首层以上箍筋根数03G101-1P46注：当柱纵筋采用搭接连注：当柱纵筋采用搭接连接时，应在柱纵筋搭接长接时，应在柱纵筋搭接长度范围内均按度范围内均按 5d(d为搭为搭接钢筋较小直径接钢筋较小直径)及及 100的间距加密箍筋的间距加密箍筋03G101-1P4611、纵向钢筋变化处理、纵向钢筋变化处理03G101-1P361、上
14、层柱钢筋根数比下层多、上层柱钢筋根数比下层多多出多出钢筋钢筋三三层层方法方法纵筋长度纵筋长度3层层高层层高+4层非连接区层非连接区+搭接长度搭接长度LlE+1.2LaE根数根数公式公式3600+750+48*22+1.2*34*226303.66304211、纵向钢筋变化处理、纵向钢筋变化处理03G101-1P362、上层柱钢筋直径比下层大、上层柱钢筋直径比下层大11、纵向钢筋变化处理、纵向钢筋变化处理03G101-1P362、上层柱钢筋直径比下层大、上层柱钢筋直径比下层大上柱钢筋上柱钢筋直径大于直径大于柱时柱时三层三层方法方法长度长度3层层高层层高+4层非连接区层非连接区+搭接长度搭接长度L
15、lE+梁高梁高+2层梁下非连接区层梁下非连接区+搭接长度搭接长度LlE根数根数公式公式3600+750+48*28+700+750+48*28848824一二层一二层方法方法长度长度1层层高层层高+2层层高层层高-一层一层Hn/3-二层梁二层梁下非连接区下非连接区-二层梁高二层梁高根数根数公式公式4500+4200-(4500-700)/3-750-70059832411、纵向钢筋变化处理、纵向钢筋变化处理03G101-1P363、下层柱钢筋根数比上层多、下层柱钢筋根数比上层多12、柱变截面处理、柱变截面处理03G101-1P381、c/hb1/6情况（绑扎搭接）情况（绑扎搭接）12、柱变截面
16、处理、柱变截面处理03G101-1P382、c/hb1/6情况（绑扎搭接）情况（绑扎搭接）2层锚固钢筋输入格式：层锚固钢筋输入格式：*5B253层自动计算柱插筋层自动计算柱插筋纵筋长度纵筋长度3层层高层层高+4层下部非连接区层下部非连接区+搭接长度搭接长度LlE+1.5LaE 12、柱变截面处理、柱变截面处理03G101-1P38 3、机械连接或焊接时、机械连接或焊接时计算方法相同，只是搭接长度为计算方法相同，只是搭接长度为013、圆形柱、圆形柱03G101-1P40 计算方法与矩形柱相同，只是将柱大边计算方法与矩形柱相同，只是将柱大边hc换成直径换成直径D而已而已14、梁上柱、梁上柱03G101-1P39、45
