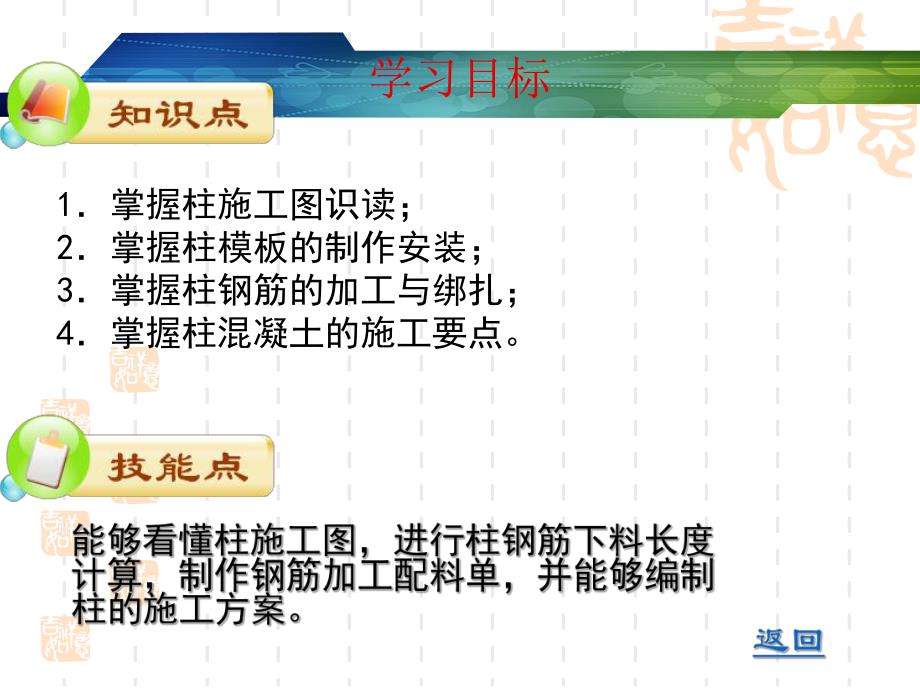

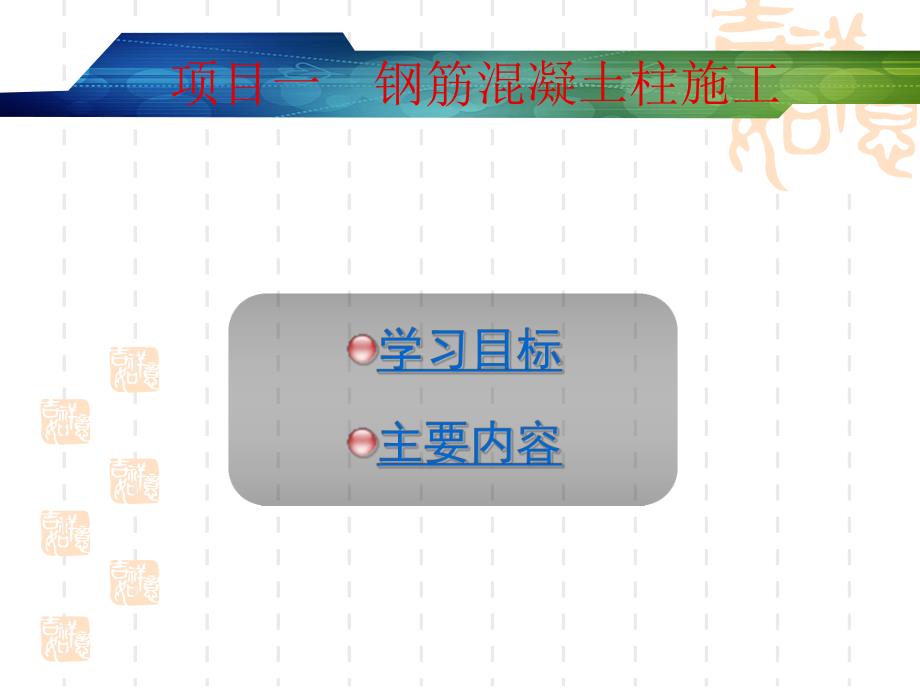

1、项目一 钢筋混凝土柱施工 主要内容情境一 钢筋混凝土柱施工图识读情境二 钢筋混凝土柱模板制作安装情境三 钢筋混凝土柱钢筋的加工与绑扎情境四 钢筋混凝土柱混凝土的浇筑学习目标1掌握柱施工图识读；2掌握柱模板的制作安装；3掌握柱钢筋的加工与绑扎；4掌握柱混凝土的施工要点。情境一 框架柱平法施工图的识读 柱子内部钢筋的种类：纵向受力钢筋（竖向）和箍筋。纵向受力钢筋又包括基础插筋、中间层钢筋和顶层钢筋。情境一 框架柱平法施工图的识读 柱的平法施工图主要采用列表注写或截面注写的方式进行表达。列表标注 用列表的方式，来表达柱的尺寸、形状和配筋要求。在平面图上表达柱的位置和编号，用一个表注写柱的高度，用另一
2、表格注写柱的结构配筋情况。柱箍筋的注写包括钢筋级别、直径与间距。当箍筋间距有变化时用“/”区分不同的箍筋间距。当箍筋间距沿柱全高为一种间距时，则不用“/”。当圆柱采用螺旋箍筋时，在箍筋前面标注“L”。情境一 框架柱平法施工图的识读 图中，框架柱KZ1的平面位置是在轴线、与轴线B、C、D交汇处。从柱表中可知，KZ1的高度从1层（标高0.030m）到屋面1（标高59.070m），层高4.50 m、4.20 m、3.60 m、3.30 m 4种。同时从柱表中看出KZ1的截面尺寸及配筋情况，在标高0.030m标高19.470 m的高度范围内（1到6层），KZ1截面尺寸为750 X 700，KZ1配筋情
3、况为：纵筋24根二级25钢筋；柱箍筋为10200，加密区为10100；从标高19.470 m起，截面尺寸和纵向钢筋均有变化。截面注写法截面注写法 截面注写是在标准层绘制的柱平面布置图上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和钢筋具体数字的方式来表达柱截面的尺寸、配筋等情况。下图中：KZ1截面尺寸为650 600，轴线有偏移（偏移位置见图3.2）。柱截面四角配有422，b边一侧中部配有522，h边一侧中部配有420；柱箍筋为10200，加密区为10100；情境一 框架柱平法施工图的识读情境一 框架柱平法施工图的识读 柱子的特点柱子的特点 柱子的断面尺寸不大而比较高。因此，柱子模板
4、的支设须保证其垂直度及抵抗新浇筑混凝土的侧压力。情境二 柱模板制作安装 柱模板的组成柱模板的组成 浇筑框架柱混凝土所用模板，可用组合式钢模板，但现施工现场多采用木或竹胶合板，柱模板由四 块大板和柱箍组成，柱箍除使四块板固定保证柱的形 状外，还要承受由模板传来新浇混凝土的侧压力，因此柱箍的布置就很重要。情境二 柱模板制作安装 柱模板的施工设计柱模板的施工设计 首先应按单位工程中不同断面尺寸和长度的柱，所需配制模板的数量作出统计，并编号、列表。然后，再进行每一种规格的柱模板的施工设计，其具体步骤如下：(1)依照断面尺寸选用宽度方向的模板规格组配方案，并选用长(高)度方向的模板规格进行组配；(2)根
5、据施工条件，确定浇筑混凝土的最大侧压力；(3)通过计算，选用柱箍、背楞的规格和间距；(4)按结构构造配置柱间水平撑和斜撑。情境二 柱模板制作安装 柱模板安装工艺柱模板安装工艺 搭设安装架子第一层模板安装就位检查对角线、垂直和位置安装柱箍第二、三层柱模板及柱箍安装安有梁口的柱模板全面检查校正群体固定。情境二 柱模板制作安装柱模板施工要点：柱模板施工要点：先将柱子第一层上面模板就位组拼好，每面带一阴角模或连接角模，用U形卡反正交替连接。使模板四面按给定柱截面线就位，并使之垂直，对角线相等。情境二 柱模板制作安装柱模板施工要点：柱模板施工要点：以第一层模板为基准，以同样方法组拼第二、三层，直至到带梁
6、口柱模板。用U形卡对竖向、水平接缝反正交替连接。在适当高度进行支撑和拉结，以防倾倒。情境二 柱模板制作安装柱模板施工要点：柱模板施工要点：对模板的轴线位移、垂直偏差、对角线、扭向等全面校正，并安装定型斜撑。检查安装质量，最后进行群体的水平拉（支）杆及剪力支杆的固定。最后将柱根模板内清理干净，封闭清理口。情境二 柱模板制作安装情境二 柱模板制作安装 模板拆除施工工艺 侧模拆除：在砼强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。情境二 柱模板制作安装 模板拆除施工工艺 底模及冬季施工模板的拆除，必须执行混凝土结构工程施工及验收规范（GB50204-2002）的有关条款。作业班组必须进行拆模
7、申请经技术部门批准后方可拆除。情境二 柱模板制作安装 模板拆除施工工艺 拆装模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑原则。情境二 柱模板制作安装 拆除支架部分水平拉杆和剪力撑，以便作业。尔后拆除梁与楼板模板的连接角模及梁侧模板，以使两相邻模板断边。下调支柱顶翼托螺杆后，先拆钩头螺栓，以使钢框竹胶板平模与钢楞脱开。然后拆下U形卡和L形插销，再用钢钎轻轻撬动钢框竹胶模板，或用木锤轻击，拆下第一块，然后逐块拆除。情境二 柱模板制作安装情境二 柱模板制作安装 拆除柱模时，应采取自
8、上而下分层拆除。拆除第一层模板时，用木锤或带橡皮垫的锤向外侧轻击模板的上口，使之松动，脱离柱混凝土。依次拆除下一层模板时，要轻击模边肋，切不可用撬从柱角撬离。情境三 框架柱钢筋下料长度计算 构造要求构造要求 柱的纵向受力钢筋“能通则通”，尽可能贯穿多层。位于柱顶的纵向钢筋，考虑伸入梁内的长度。位于柱底的纵向钢筋插入基础中的锚固长度，结合不同基础类型进行相应的锚固。具体数值查阅03G1011图集。例：某6层框架柱KZ1,如图所示，柱纵向配筋为4 18+8 16，底层层高4m，顶层层高3.7m,标准层层高3.2m，基础顶标高为0.800m，各层梁高400mm，钢筋采用对焊接长，混凝土为C25，柱抗
9、震等级为三级，锚固长度28d，纵向受力钢筋采用电渣压力焊连接，请计算该柱的钢筋下料长度。aElaElaElaElaElaElaElaElaElaElaElaElaEl情境三 柱钢筋下料长度计算 下料时的要点：下料时的要点：纵向受力钢筋钢筋不可能从底到顶全部贯通，而要与楼层同步施工，一层一层的配，这就涉及到纵向钢筋在哪断开，在哪连接的问题。情境三 柱钢筋施工工艺受力钢筋采用机械连接接头或焊接接头时，设置在同一构件的接头宜相互错开；同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求，当设计无具体要求时，在受拉区不大于50%；同一连接区段内，纵向钢筋搭接接头面积百分率应符合设计要求，当设计无
10、具体要求时，对柱类构件，不宜大于50%；同时，柱中纵向钢筋接头位置不允许出现在梁下500mm及梁、板上500mm。情境三 柱钢筋施工工艺情境三 柱钢筋施工工艺 基层清理 弹放柱子线 修理柱子钢筋 套柱子箍筋搭接绑扎竖向受力钢筋 画箍筋位置线绑扎箍筋工艺流程工艺流程情境三 柱钢筋施工工艺 浇筑要点：浇筑要点：柱高在3米之内，可在柱顶直接下灰浇筑，超过3米时应采取措施（用串桶）或在模板侧面开门子洞安装斜溜槽分段浇筑。每段高度不得超过2m，每段混凝土浇筑后将门子洞模板封闭严密，并用箍箍劳。情境四 柱混凝土的浇筑 浇筑要点：浇筑要点：柱子混凝土应一次浇筑完毕，如需留施工缝时应留在主梁下面。无梁楼板应留在柱帽下面。在梁板整体浇筑时，应在柱浇筑完毕后停歇11.5H，使其获得初步沉实，再继续浇筑。情境四 柱混凝土的浇筑 本节介绍了柱的施工图识读、模板的安装、钢筋的加工和混凝土的浇筑等施工要领。思考与训练1怎样识读柱施工图？2怎样进行钢筋下料长度的计算。3编制一个柱的施工方案。
