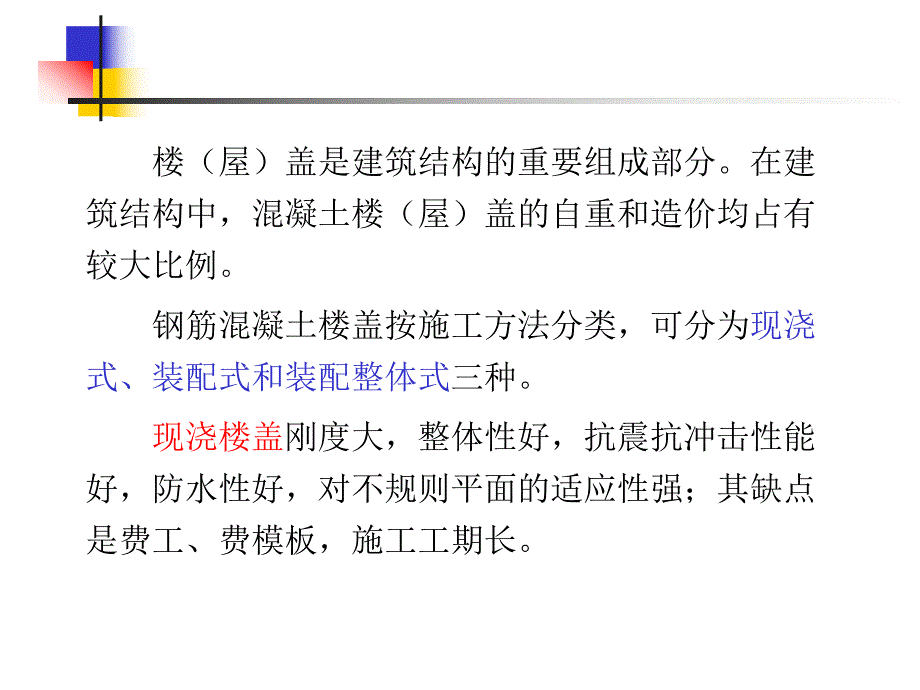

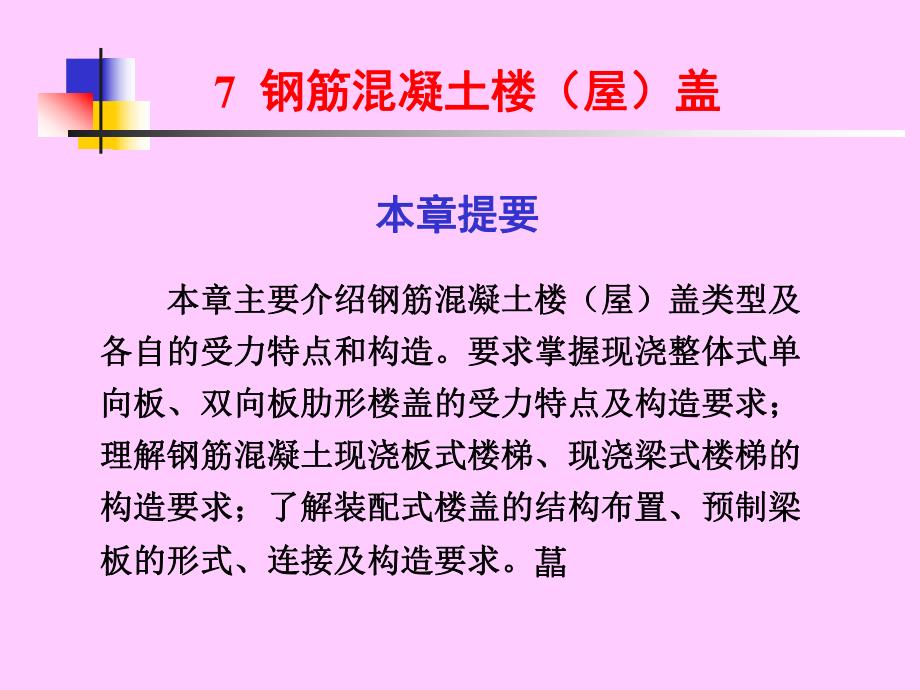

1、7 钢筋混凝土楼（屋）盖钢筋混凝土楼（屋）盖本章主要介绍钢筋混凝土楼（屋）盖类型及本章主要介绍钢筋混凝土楼（屋）盖类型及各自的受力特点和构造。要求掌握现浇整体式单各自的受力特点和构造。要求掌握现浇整体式单向板、双向板肋形楼盖的受力特点及构造要求；向板、双向板肋形楼盖的受力特点及构造要求；理解钢筋混凝土现浇板式楼梯、现浇梁式楼梯的理解钢筋混凝土现浇板式楼梯、现浇梁式楼梯的构造要求；了解装配式楼盖的结构布置、预制梁构造要求；了解装配式楼盖的结构布置、预制梁板的形式、连接及构造要求。板的形式、连接及构造要求。本章提要本章提要楼（屋）盖是建筑结构的重要组成部分。在建筑结构中，混凝土楼（屋）盖的自重和造

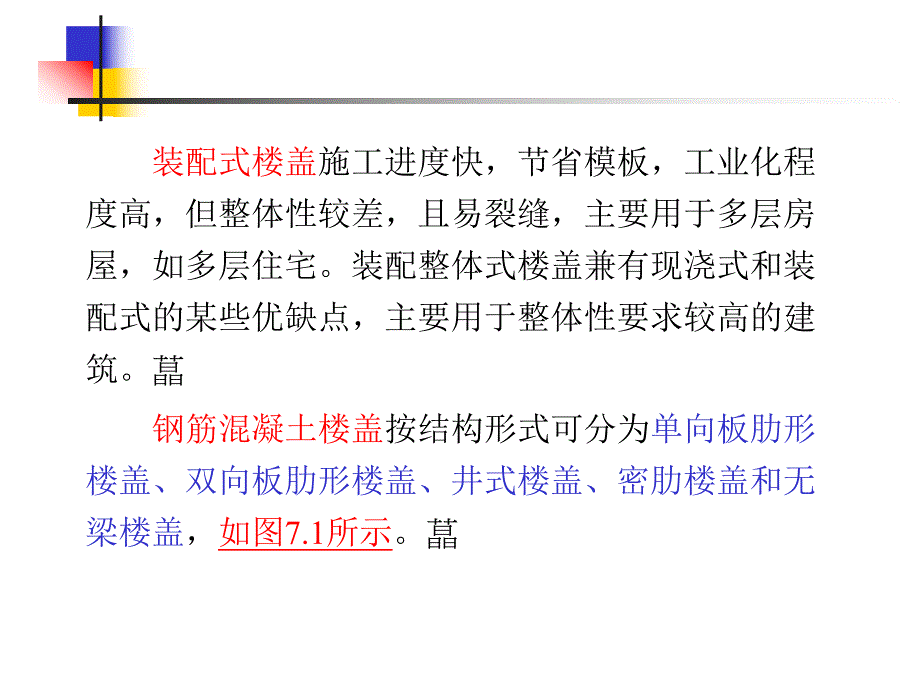

2、价均占有较大比例。钢筋混凝土楼盖按施工方法分类，可分为现浇式、装配式和装配整体式三种。现浇楼盖刚度大，整体性好，抗震抗冲击性能好，防水性好，对不规则平面的适应性强；其缺点是费工、费模板，施工工期长。装配式楼盖施工进度快，节省模板，工业化程度高，但整体性较差，且易裂缝，主要用于多层房屋，如多层住宅。装配整体式楼盖兼有现浇式和装配式的某些优缺点，主要用于整体性要求较高的建筑。钢筋混凝土楼盖按结构形式可分为单向板肋形楼盖、双向板肋形楼盖、井式楼盖、密肋楼盖和无梁楼盖，如图7.1所示。图7.1 楼盖的结构形式（a）单向板肋形楼盖；（b）双向板肋形楼盖；（c）井式楼盖；（d）密肋楼盖；（e）无梁楼盖本本
3、 章章 内内 容容7.1 现浇肋形楼盖现浇肋形楼盖 7.2 装配式楼盖装配式楼盖 7.3 钢筋混凝土楼梯钢筋混凝土楼梯 7.1 现浇肋形楼盖现浇肋形楼盖肋形楼盖由板、次梁、主梁组成，三者整体相连，通常为多跨连续的超静定结构。每一区格的板一般四边均有支承，板上的荷载通过双向受弯传到四边支承的构件上。但当区格板的长边l1与短边l2之比较大时，板上的荷载主要沿短边方向传递到支承构件上，而沿长边方向传递的荷载较小，可忽略不计。7.1.1 受力特点受力特点 混凝土规范规定，当l2/l12.0时应按单向板计算；当2.0l2/l13时，aln/3。其中ln为板的净跨；q、g分别为板上均布活荷载和均布恒荷载。
4、（3）板中构造钢筋分布钢筋在垂直于受力钢筋方向布置的分布钢筋，放在受力筋的内侧。单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15，且每m宽度内不少于3根，分布钢筋的间距不宜大于250mm，直径不宜小于6mm。与主梁垂直的附加负筋主梁梁肋附近的板面上，由于力总是按最短距离传递，所以荷载大部分传给主梁，因此存在一定负弯矩。为此在主梁上部的板面应配置附加短钢筋，其直径不宜小于8mm，间距不大于200mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的1/3，伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的1/4，如图7.5所示。与承重砌体墙垂直的附加负筋嵌固
5、在承重砌体墙内的板，由于支座处的嵌固作用将产生负弯矩。所以，沿承重砌体墙应配置不少于8200的附加负筋，伸出墙边长度l0/7，如图7.6所示。板角附加短钢筋两边嵌入砌体墙内的板角部分，应在板面双向配置不少于8200的附加短钢筋，每一方向伸出墙边长度l0/4，如图7.6所示。图7.4 连续单向板的配筋方式(a)一端弯起式；（b）两端弯起式；（c）分离式 图7.4 连续单向板的配筋方式(a)一端弯起式；（b）两端弯起式；（c）分离式 图7.5 与主梁垂直的附加负筋 图7.6 墙边和角部附加负筋次梁的截面高度一般为跨度的1/151/20，梁宽为梁高的1/31/2。纵向钢筋的配筋率一般为0.61.5。
6、次梁的一般构造要求与第3章受弯构件的配筋构造相同。次梁的配筋方式有弯起式和连续式。当次梁的跨度相等或相邻跨跨度相差不超过20，且活荷载与恒荷载之比q/g3时，梁中纵向钢筋沿梁长的弯起和截断可参照图7.7。7.1.2.3 次梁的构造次梁的构造 图7.7 次梁的钢筋布置(a)有弯起钢筋；（b）无弯起钢筋 主梁的截面高度一般为跨度的1/81/12，梁宽为梁高的1/31/2。主梁的一般构造要求与次梁相同。主梁支座截面的钢筋位置如图7.8所示。主梁内纵向钢筋的弯起与截断的位置，应按弯矩包络图确定。次梁与主梁相交处，次梁传来的集中荷载有可能在主梁上产生斜裂缝而引起局部破坏，所以，在主梁与次梁的交接处应设置
7、附加横向钢筋。7.1.2.4 主梁的构造主梁的构造 位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜优先采用箍筋。附加横向钢筋应布置在长度为s=2h1+3b的范围内，如图7.9所示。图7.8 主梁支座截面的钢筋位置 图7.9 附加横向钢筋布置（1）双向板沿两个方向弯曲和传递荷载，即两个方向共同受力，所以两个方向均需配置受力钢筋（2）图7.10为双向板破坏时板底面及板顶面的裂缝分布图，加载后在板底中部出现第一批裂缝，随荷载加大，裂缝逐渐沿45角向板的四角扩展，直至板底部钢筋屈服而裂缝显著增大。当板即将破坏时，板顶面四角产生环状裂缝，这些裂缝的出现促进
8、了板底面裂缝的进一步扩展，最后板告破坏。7.1.3 双向板肋形楼盖双向板肋形楼盖 7.1.3.1 双向板的受力特点双向板的受力特点（3）双向板在荷载作用下，四角有翘起的趋势，所以板传给四边支座的压力沿板长方向不是均匀的，中部大、两端小，大致按正弦曲线分布。（4）细而密的配筋较粗而疏的配筋有利。图7.10 双向板的裂缝分布（a）正方形板板底裂缝；（b）矩形板板底裂缝；（c）矩形板板面裂缝 双向板的板厚不宜小于80mm。为满足板的刚度要求，简支板板厚应l01/45，连续板应l01/50（l01为短边的计算跨度）。双向板的配筋方式有弯起式和分离式两种。双向板按跨中正弯矩求得的钢筋数量为板的中央处的数
9、量，靠近板的两边，其弯矩减小，钢筋数量也可逐渐减少。为方便施工，可将板在l01和l02方向各划分为两个宽为l01/4（l01为短跨）的边缘板带和一个中间板带，见图7.11所示。7.1.3.2 双向板的构造双向板的构造 双向板中受力钢筋的直径、间距和弯起点、切断点的位置，以及沿墙边、墙角处的构造钢筋要求，均与单向板的有关规定相同。图7.11 板带的划分双向板沿两个方向传递给支承梁的荷载可采用近似方法确定，即从每一区格板的四角作45分角线，把整块板分为四小块，每块面积上的荷载就近传至其支承梁上，如图7.12所示。沿短跨方向的支承梁承受板面传来的三角形荷载，沿长跨方向的支承梁承受板面传来的梯形荷载。
10、7.1.3.3 双向板支承梁的受力特点双向板支承梁的受力特点 图7.12 双向板支承梁承受的荷载7.2 装配式楼盖装配式楼盖（1）横墙承重住宅、宿舍等建筑因其开间不大，横墙间距较小，可采用横墙承重，将楼板直接搁置在横墙上，如图7.13所示。这类布置方案楼盖横向刚度较大。7.2.1 结构平面布置方案结构平面布置方案（2）纵墙承重教学楼、办公楼、食堂等建筑因内部空间要求较大，横墙间距较大，一般可采用纵墙承重，将楼板直接搁置在纵向承重墙上或将楼板铺设在梁上，如图7.14所示。这类布置方案结构平面布置灵活。（3）纵横墙承重如图7.15所示，楼板一部分搁置在横墙上，一部分搁置在大梁上，而大梁则搁置在纵墙
11、上，这类布置方案称为纵横墙承重方案。（4）内框架承重如图7.16所示，楼板沿纵向搁置在大梁上，大梁一端搁置在纵墙上，另一端则与柱整体相连，形成内框架。这类布置方案常用于仓库、商店等要求有较开阔平面的建筑。图7.13 横墙承重 图7.14 纵墙承重图7.15 纵横墙承重 图7.16 内框架承重 常用的预制板有实心板、空心板、槽形板、T形板、夹心板等，如图7.17所示，一般均为本地区通用定型构件，由预制构件厂供应。实心板上下表面平整，制作简单，适用于荷载及跨度较小的走廊板、楼梯平台板、地沟盖板等。空心板较实心板的自重轻，节省材料，且刚度大，隔音、隔热效果亦好，但其板面不能任意开洞。空心板的空洞可为
12、圆形、正方形、长方形、椭圆形等，如图7.18所示。7.2.2 预制板的形式预制板的形式 槽形板有肋向下的正槽形板和肋向上的倒槽形板，如图7.19所示。正槽形板可以较好利用板面混凝土受压，但不能提供平整的天棚，倒槽形板则与之相反。槽形板的板面开洞较自由，在工业建筑中应用较广，但其隔音、隔热效果较差。夹心板通常做成自防水保温屋面板，在两层混凝土中间填充泡沫混凝土等保温材料，将承重、保温、防水三者结合在一起。图7.17 常用的预制板类型图7.18 空心板的类型图7.19 槽形板的类型 一般混合结构房屋中的楼盖梁往往是简支梁或带悬挑的简支梁，也常采用连续梁。梁的截面形式见图7.20。7.2.3 预制梁
13、预制梁 图7.20 梁的截面形式装配式楼盖的连接包括板与板之间、板与墙（梁）之间以及梁与墙之间的连接。（1）板与板的连接板与板的连接，一般应采用不低于C15的细石混凝土或M15的水泥砂浆灌缝，见图7.21（a）。当楼板有振动荷载或不允许开裂以及对楼盖整体性要求较高时，可在板缝内加短钢筋，见图7.21（b）。7.2.4 装配式楼盖的连接装配式楼盖的连接（2）板与墙或板与梁的连接板与支承墙或支承梁的连接可采用在支座上坐浆1020mm厚，且板在砖墙上的支承长度不应小于100mm，在混凝土梁上不应小于6080mm，如图7.22所示。空心板两端的孔洞应用混凝土块或砖块堵实，避免在灌缝或浇筑混凝土面层时漏
14、浆。板与非支承墙的连接一般采用细石混凝土灌缝，见图7.23（a）。当板长5m时，应配置锚拉筋，以加强其与墙的连接，见图723（b）；若横墙上有圈梁，则可将灌缝部分与圈梁连成整体，其整体性更好，见图7.23（c）。（3）梁与墙的连接梁在砖墙上的支承长度，应满足梁内受力纵筋在支座处的锚固要求及支承处砌体局部受压承载力要求。预制梁的支承处应坐浆，必要时可在梁端设拉结钢筋。（4）对于抗震设防区的多层砌体房屋，当圈梁设在板底时，预制板应相互拉结，并与梁、墙或圈梁拉结，参见图7.24。图7.21 预制板灌缝及面层(a)预制板灌缝；（b）预制板面层图7.22 板与支承墙（梁）的连接 图7.23 板与非支承墙
15、的连接(a)板与非支承墙连接；（b）板长5m配锚拉筋；（c）板长5m配圈梁 图7.24 板底有圈梁时板端头连接 7.3 钢筋混凝土楼梯钢筋混凝土楼梯钢筋混凝土楼梯可分为现浇整体式和装配式两类。现浇整体式楼梯的结构设计较灵活，整体性好；装配式楼梯的制造工业化程度高，施工速度快。现浇钢筋混凝土楼梯按其结构形式和受力特点可分为板式楼梯、梁式楼梯及一些特种楼梯，如螺旋板式楼梯和悬挑板式楼梯，如图7.25所示。7.3.1 钢筋混凝土楼梯的类型钢筋混凝土楼梯的类型 板式楼梯由踏步板、平台板和平台梁组成，一般用于跨度在3m以内的小跨度楼梯较为经济。板式楼梯的下表面平整，施工支模方便，外观也较轻巧，但斜板较厚
16、（为楼段板水平长度的1/251/30），当跨度较大时，材料用量较多。梁式楼梯由在斜板两侧或中间设置的斜梁、踏步板、平台板和平台梁组成。用于梯段较长时较为经济，但梁式楼梯的支模及施工均较板式楼梯复杂，且外观也显得笨重。螺旋板式楼梯及悬挑板式楼梯，其造型美观，建筑效果较好，常用于公共建筑中，但其受力较复杂、计算困难、材料用量大、造价高。装配式楼梯由预制的踏步板、斜梁、平台板和平台梁组成。在一般民用建筑中，能起到加快施工进度和降低造价的作用。图7.25 现浇楼梯形式(a)板式楼梯；（b）梁式楼梯；（c）螺旋板式楼梯；（d）悬挑板式楼梯（1）斜板板式楼梯斜板承受均布面荷载作用，两端支承在平台梁上；平台板承受均布面荷载作用，两端支承在平台梁或墙上；平台梁承受楼梯斜板和平台板传来的均布线荷载作用，并传至墙体，由墙体再传给建筑物的基础。斜板的厚度h（1/251/30）l0，一般可取h100120mm。斜板内分布钢筋应在受力钢筋的内侧，可采用6或8，并在每踏步下设置不少于1根，见图7.26。7.3.2 现浇式楼梯的构造现浇式楼梯的构造（2）平台板与平台梁平台板一般为一块单向板，见图7.27。因板支座的
