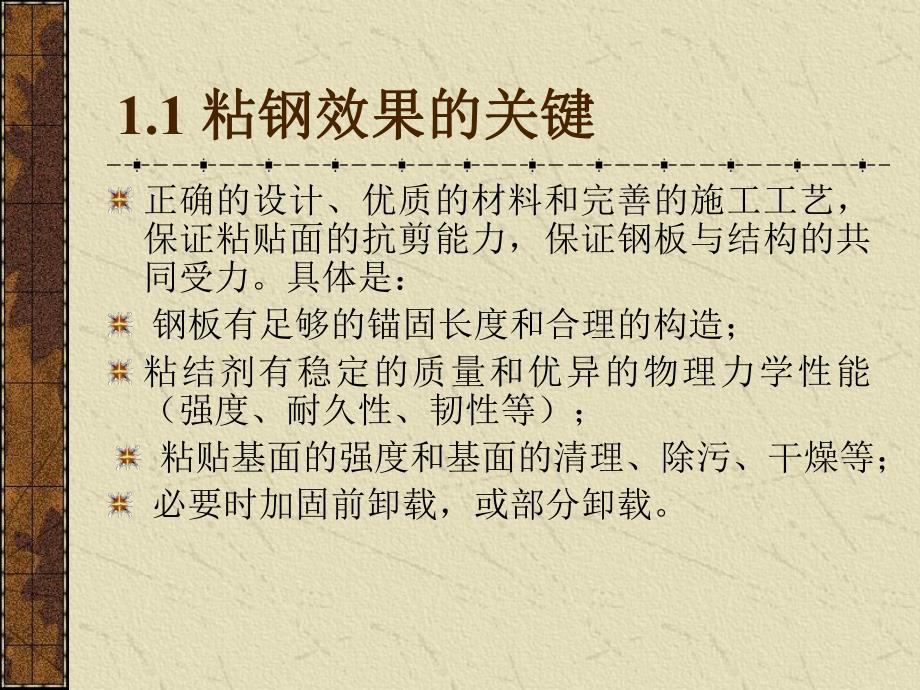

1、钢筋混凝土结构加固粘钢技术的发展粘钢技术的发展 粘钢加固技术是成熟的技术且日善臻完善，广泛用于一般结构加固和抗震加固，见诸：“民用建筑修缮工程查勘与设计规程”（JGJ 11798）“建筑抗震加固技术规程”（JGJ 11698）“混凝土结构加固技术规范”（CECS25；90）以及“桥梁维修与加固”等专著和施工手册。近年来建筑与桥梁加固的技术交流会议频繁和书刊资料更是琳琅满目 1.1 粘钢效果的关键粘钢效果的关键 正确的设计、优质的材料和完善的施工工艺，保证粘贴面的抗剪能力，保证钢板与结构的共同受力。具体是：钢板有足够的锚固长度和合理的构造；粘结剂有稳定的质量和优异的物理力学性能（强度、耐久性、韧
2、性等）；粘贴基面的强度和基面的清理、除污、干燥等；必要时加固前卸载，或部分卸载。1.2 一般的粘钢工艺：一般的粘钢工艺：一般施工手册和规范上介绍的粘钢工艺是：粘贴面清理、钢板除锈、粘贴、膨胀螺栓固定等。有些规范编制是以80年代粘结剂的产品为依据，先涂腻子状的粘结剂，再固定钢板，因此只要求有效粘贴面积大于90%(锚固区)和70%（非锚固区）见，标准显然太低。1.3 粘钢技术新的改进粘钢技术新的改进 把粘贴胶改为压注胶，以保证贴合面粘结剂的饱满；钢板的临时固定由膨胀螺栓固定改为用植入螺栓固定，进一步提高粘结面的抗剪能力，保证钢板与结构的共同工作。1.4 材料：材料：钢材：钢材：一般建议用A3钢。粘
3、结剂：粘结剂：建议选用可压注的中低粘度的粘结剂 1.5 常用粘结剂性能：常用粘结剂性能：测试项目测试项目单位单位规格值规格值比重-1.130.05粘度mPas1500500抗弯强度N/mm250以上抗压屈服强度N/mm260以上压缩弹性模量N/mm2（1.53.5）103抗拉强度N/mm235以上抗冲击强度KJ/m23.0以上抗剪强度N/mm210以上硬度HDD801.6 常用粘结剂品牌：常用粘结剂品牌：国产的有辽宁省建筑科学研究院的产品、还有武 汉、大 连、重 庆 等 地 产 品外 资 厂 的 有 汽 巴 厂 的 琥 珀 系 列 产 品进口产品有 日本肖邦（SNO-BOND）公司GROUT等
4、系列产品、日本小西（KONISHI）公司的E-2300系列产品从实验室数据看，主要力学性能国产与进口产品均差异不大，物理性能及稳定性则后者较佳，日本产品不含挥发性溶剂，性能指标稳定。（见样板）GROUT 日本（SNO-BOND）E-2300系列产品日本小西（KONISHI）公司1.7一般要求：一般要求：混凝土强度等级不低于C15 钢板厚度宜为26mm，（常用8mm）钢板锚固长度在受拉区大于80倍板厚和300mm，在受压区大于80倍板厚和 250mm 锚固长度的计算：L12fata/fcvfa 钢板抗拉强度设计值ta 钢板厚度fcv 混凝土抗剪强度设计值 粘结剂厚度：腻子状粘结剂规抹浆厚度范建议
5、大于 20mm 液态粘结剂固结后厚度35mm 1.8 一般构造：一般构造：A 抗弯补强抗弯补强 构造构造 1.8 一般构造：一般构造：B.抗剪及抗弯剪抗剪及抗弯剪补强构造补强构造：1.8 一般构造：一般构造：C.梁柱构造：梁柱构造：223 胶 贴 钢 板1 混 凝 土 梁；梁 端 增 设 U形 箍 板SS2 U形 箍 板；3SS1裂 缝 受 剪 箍 板 加 固膨 胀 螺 栓带 状 钢 板2 原 混 凝 土 梁；连 续 梁 支 座 受 拉 区 加 固11 胶 粘 钢 板；21 12111注：外 包 钢 架 与 原 柱 受 力 按 刚 度 比 进 行 分 配原 混 凝 土 柱混 凝 土 柱 外 角
6、 钢 加 固压 注 粘 结 剂缀 板角 钢1.8 一般构造：一般构造：C.梁柱构造：梁柱构造：223 胶 贴 钢 板1 混 凝 土 梁；梁 端 增 设 U形 箍 板SS2 U形 箍 板；3SS1裂 缝 受 剪 箍 板 加 固膨 胀 螺 栓带 状 钢 板2 原 混 凝 土 梁；连 续 梁 支 座 受 拉 区 加 固11 胶 粘 钢 板；21 12111注：外 包 钢 架 与 原 柱 受 力 按 刚 度 比 进 行 分 配原 混 凝 土 柱混 凝 土 柱 外 角 钢 加 固压 注 粘 结 剂缀 板角 钢1.8 一般构造：一般构造：C.梁柱构造：梁柱构造：55腹杆角钢；图7.4.8 钢围套加固2新设
7、型钢桁架；1原钢筋混凝土梁；4上弦缀板；213原有梁；6下弦缀板；631146缀板；2基础顶；图7.3.6-2 外角钢加固剖面35混凝土柱；4加固型钢；1混凝土地坪；7567焊接3基础钢筋；2141.9 主要工艺主要工艺(1)混凝土粘贴面清理：为了充分发挥材料的接合效果，务必在施工前将混凝土接合表面清理干净，用钢丝刷、砂轮机打磨平整，除去浮碴块，清洗除尘、干燥，磨除碳化层，（酚酞试验合格）。修复混凝土粘贴面的缺陷，可用SB101树脂或类似产品修复，修复裂缝 1.9 主要工艺主要工艺(2)粘贴位置及锚固螺栓位置放线定位：植入固定钢板的锚固螺栓。安装固定钢板。钢板周边密封和安装注入座及预留排气管。
8、压注粘结剂 1.10 实例实例-桥梁粘钢加固桥梁粘钢加固某大桥箱梁底板钢板加固 桥墩帽梁修复前的裂缝桥墩帽梁修复前的裂缝桥墩帽梁粘钢修复桥墩帽梁粘钢修复 高架路箱梁腹板粘高架路箱梁腹板粘钢及植筋钢及植筋 1.10 实例实例-桥梁粘钢加固桥梁粘钢加固海口市人民桥维修海口市人民桥维修 桥墩帽梁维修前桥墩帽梁维修前 海口市人民桥维修海口市人民桥维修桥墩承台系梁维修前桥墩承台系梁维修前 后后T梁加固后梁加固后 桥墩帽梁加固后桥墩帽梁加固后 桥墩帽梁加固后桥墩帽梁加固后 桥墩帽梁加固后桥墩帽梁加固后加固后进行荷载试验加固后进行荷载试验 全桥加固竣工后全桥加固竣工后 桥墩帽梁接长桥墩帽梁接长桥墩帽梁接长后
9、加固桥墩帽梁接长后加固桥墩帽梁接长后加固桥墩帽梁接长后加固-梁柱节点梁柱节点提篮式拱肋粘贴钢板加固提篮式拱肋粘贴钢板加固提篮式拱全景提篮式拱肋粘贴钢板加固提篮式拱肋粘贴钢板加固建筑结构粘钢加固建筑结构粘钢加固住宅楼板加固住宅楼板加固建筑结构粘钢加固建筑结构粘钢加固 工字梁加固阳台工字梁加固阳台建筑结构粘钢加固建筑结构粘钢加固大楼梁柱加固大楼梁柱加固 建筑结构粘钢加固建筑结构粘钢加固楼板加固楼板加固 建筑结构粘钢加固建筑结构粘钢加固楼板加固楼板加固建筑结构粘钢加固建筑结构粘钢加固柱粘钢加固提柱粘钢加固提高轴压比高轴压比 建筑结构粘钢加固建筑结构粘钢加固剪力墙加固剪力墙加固 参考文献参考文献1建筑结构胶粘剂施工应用技术革新 贺曼罗 化学工业出版社 20012公路旧桥加固技术与实例 谌润水等 人民交通出版社 20023 混 凝 土 结 构 加 固 技 术 规 范 CECS 25：90 中国计划出版社 2000年4.民用建筑修缮工程查勘与设计规程 JGJ 117-98 5.桥梁维修与加固 杨文渊等 人民交通出版社 19976建筑结构加固设计 吕西林 科学出版社 2001
