《钢筋焊接头试验方法标准PPT教程.ppt》由会员分享，可在线阅读，更多相关《钢筋焊接头试验方法标准PPT教程.ppt（36页珍藏版）》请在第壹文秘上搜索。

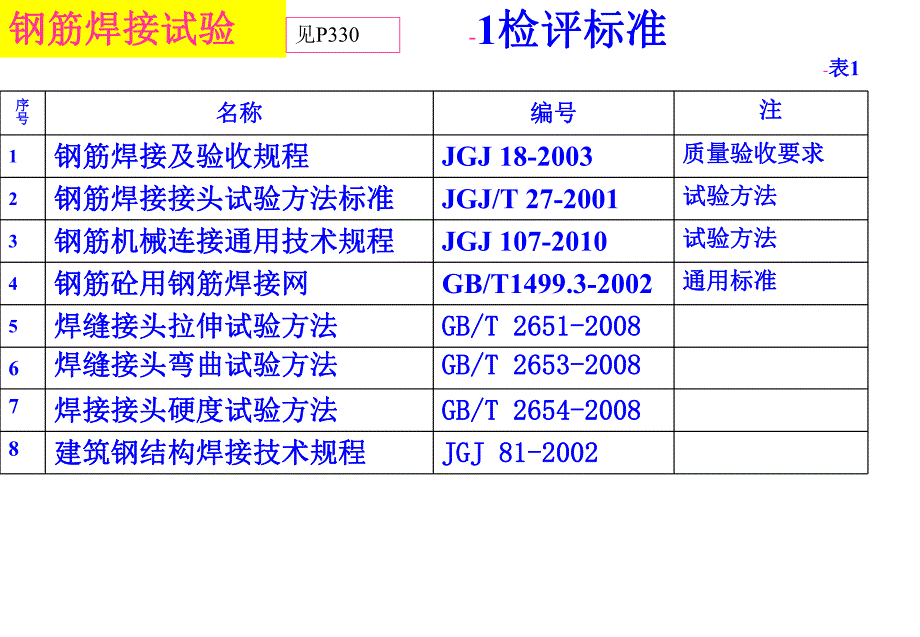

1、钢筋焊接试验钢筋焊接试验序序号号名称名称编号编号注注1钢筋焊接及验收规程钢筋焊接及验收规程JGJ 18-2003质量验收要求质量验收要求2钢筋焊接接头试验方法标准钢筋焊接接头试验方法标准JGJ/T 27-2001试验方法试验方法3钢筋机械连接通用技术规程钢筋机械连接通用技术规程JGJ 107-2010试验方法试验方法4钢筋砼用钢筋焊接网钢筋砼用钢筋焊接网GB/T1499.3-2002通用标准通用标准5焊缝接头拉伸试验方法焊缝接头拉伸试验方法GB/T 2651-2008GB/T 2651-20086焊缝接头弯曲试验方法焊缝接头弯曲试验方法GB/T 2653-2008GB/T 2653-20087

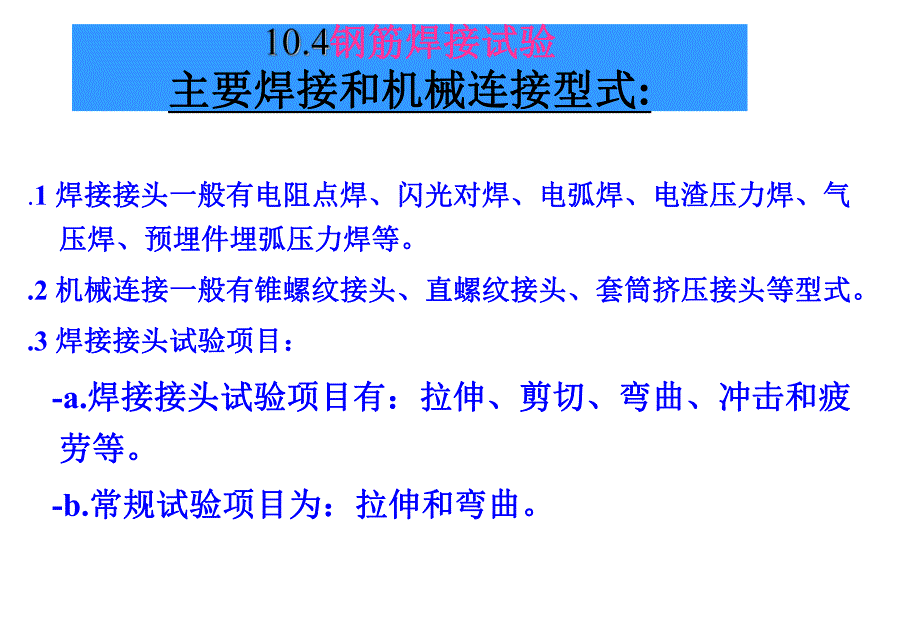

2、焊接接头硬度试验方法焊接接头硬度试验方法GB/T 2654-2008GB/T 2654-20088建筑钢结构焊接技术规程建筑钢结构焊接技术规程JGJ 81-2002JGJ 81-2002-1检评标准检评标准-表表1见P330钢筋焊接试验钢筋焊接试验主要焊接和机械连接型式主要焊接和机械连接型式:.1 焊接接头一般有电阻点焊、闪光对焊、电弧焊、电渣压力焊、气焊接接头一般有电阻点焊、闪光对焊、电弧焊、电渣压力焊、气压焊、预埋件埋弧压力焊等。压焊、预埋件埋弧压力焊等。.2 机械连接一般有锥螺纹接头、直螺纹接头、套筒挤压接头等型式。机械连接一般有锥螺纹接头、直螺纹接头、套筒挤压接头等型式。.3 焊接接头

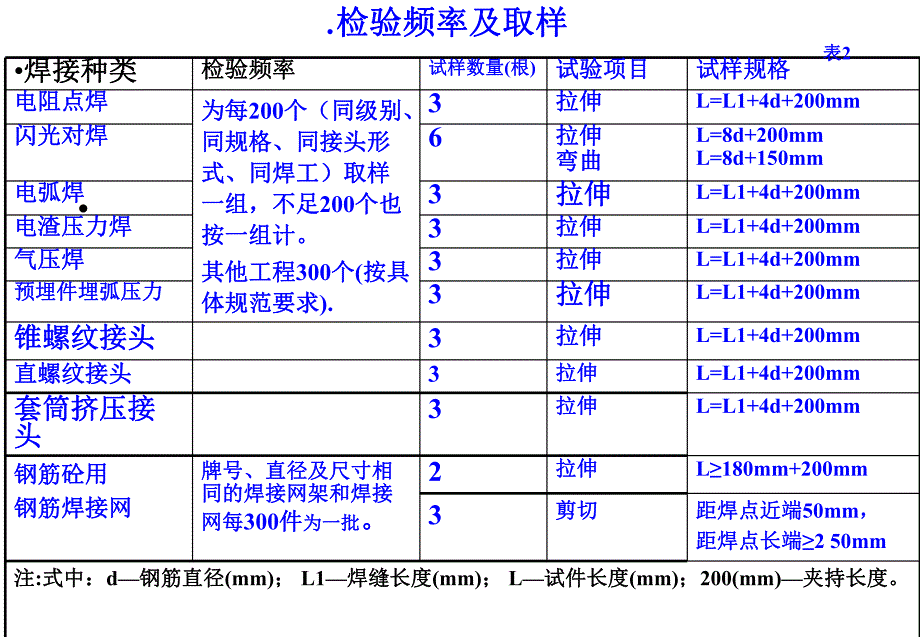

3、试验项目：焊接接头试验项目：-a.焊接接头试验项目有：拉伸、剪切、弯曲、冲击和疲焊接接头试验项目有：拉伸、剪切、弯曲、冲击和疲劳等。劳等。-b.常规试验项目为：拉伸和弯曲。常规试验项目为：拉伸和弯曲。.检验频率及取样检验频率及取样 焊接种类焊接种类检验频率检验频率试样数量试样数量(根根)试验项目试验项目试样规格试样规格电阻点焊电阻点焊为每为每200个（同级别、个（同级别、同规格、同接头形同规格、同接头形式、同焊工）取样式、同焊工）取样一组，不足一组，不足200个也个也按一组计。按一组计。其他工程其他工程300个个(按具按具体规范要求体规范要求).3拉伸拉伸L=L1+4d+200mm闪光对焊闪光
4、对焊6拉伸拉伸弯曲弯曲L=8d+200mmL=8d+150mm电弧焊电弧焊3拉伸拉伸L=L1+4d+200mm电渣压力焊电渣压力焊3拉伸拉伸L=L1+4d+200mm气压焊气压焊3拉伸拉伸L=L1+4d+200mm预埋件埋弧压力预埋件埋弧压力3拉伸拉伸L=L1+4d+200mm锥螺纹接头锥螺纹接头3拉伸拉伸L=L1+4d+200mm直螺纹接头直螺纹接头3拉伸拉伸L=L1+4d+200mm套筒挤压接套筒挤压接头头3拉伸拉伸L=L1+4d+200mm钢筋砼用钢筋砼用钢筋焊接网钢筋焊接网牌号、直径及尺寸相牌号、直径及尺寸相同的焊接网架和焊接同的焊接网架和焊接网每网每300件件为一批为一批。2拉伸拉伸
5、L180mm+200mm3剪切剪切距焊点近端距焊点近端50mm，距焊点长端距焊点长端2 50mm注注:式中：式中：d钢筋直径钢筋直径(mm)；L1焊缝长度焊缝长度(mm)；L试件长度试件长度(mm)；200(mm)夹持长度。夹持长度。表表210.4 试验技术条件要求试验技术条件要求-0.1 试验环境温度试验环境温度10-35；-0.2 根据钢筋的级别和直径，应选用适配的拉力试验机或万能根据钢筋的级别和直径，应选用适配的拉力试验机或万能试验机。试验机应符合现行国家标准试验机。试验机应符合现行国家标准金属拉伸试验方法金属拉伸试验方法GB228中的有关规定。中的有关规定。-0.3 夹紧装置应根据试样
6、规格选用，在拉伸过程中不得与钢筋夹紧装置应根据试样规格选用，在拉伸过程中不得与钢筋产生相对滑移。产生相对滑移。-0.4 试验前应采用游标卡尺复核钢筋的直径和钢板厚度。试验前应采用游标卡尺复核钢筋的直径和钢板厚度。钢钢筋筋电电弧弧,闪闪光光接接头头类类型型钢筋挤压套筒连接钢筋挤压套筒连接铁路混凝土工程钢筋机械连接技术暂行规定铁建设201041号钢筋挤压套筒连接外观质量铁路混凝土工程钢筋机械连接技术暂行规定铁建设201041号-3.预埋件预埋件T形接头拉伸夹持方法形接头拉伸夹持方法 0.4 在使用预埋件T形接头拉伸试验吊架时，应将拉杆夹紧于试验机的上钳口内，试样的钢筋应穿过垫板放人吊架的槽孔中心，
7、钢筋下端应夹紧于试验机的下钳口内。-4.拉伸试验拉伸试验加荷速度要求加荷速度要求 加荷用静拉伸力对试样轴向拉伸时应连续而平稳，加载加荷用静拉伸力对试样轴向拉伸时应连续而平稳，加载速率宜为速率宜为1030MPa，将试样拉至断裂，将试样拉至断裂(或出现缩颈或出现缩颈)，可从，可从测力盘上读取最大力或从拉伸曲线图上确定试验过程中的最测力盘上读取最大力或从拉伸曲线图上确定试验过程中的最大力。大力。-5.试验记录描述的内容试验记录描述的内容 当在试样断口上发现气孔、夹渣、未焊透、烧伤等焊接缺陷时，应当在试样断口上发现气孔、夹渣、未焊透、烧伤等焊接缺陷时，应在试验记录中注明。在试验记录中注明。抗拉强度应按
8、下式计算：抗拉强度应按下式计算：b=Fb/So 式中式中:b抗拉强度抗拉强度(MPa)，试验结果数值应修约到，试验结果数值应修约到5MPa，修约的方法应按现行国家标准修约的方法应按现行国家标准数值修约规则数值修约规则 GB8170的规定进行；的规定进行；Fb最大力最大力(N)；So试样公称截面面积。试样公称截面面积。-6.试验记录试验记录 1试验记录应包括下列内容：试验记录应包括下列内容：试验编号；试验编号；钢筋级别和公称直径；钢筋级别和公称直径；焊接方法；焊接方法；试样拉断试样拉断(或缩颈或缩颈)过程中的最大力；过程中的最大力；断裂断裂(或缩颈或缩颈)位置及离焊缝口距离；位置及离焊缝口距离；
9、断口特征。断口特征。炉号等炉号等.2试验记录报告式样试验记录报告式样:011 试验记录按部门规定或试验记录按部门规定或(JGJ/T27-2001)本标准附录本标准附录A的表的表A01钢筋焊接接头拉伸、弯曲试验报告式样填写。钢筋焊接接头拉伸、弯曲试验报告式样填写。-7.弯曲试验方法弯曲试验方法 弯曲试验可在压力机或万能试验机上进行。弯曲试验可在压力机或万能试验机上进行。0.1 试样的长度宜为两支辊内侧距离另加试样的长度宜为两支辊内侧距离另加150mm，具体尺寸可按，具体尺寸可按(JGJ/T27-2001)标准附录标准附录B中表中表B选用。选用。0.2 应将试样受压面的金属毛刺和镦粗变形部分去除至
10、与母材外表齐平。应将试样受压面的金属毛刺和镦粗变形部分去除至与母材外表齐平。0.3 压头弯心直径和弯曲角度应按表压头弯心直径和弯曲角度应按表4.0.5规定确定。弯曲角度为规定确定。弯曲角度为90。0.4 进行弯曲试验时，试样应放在两支点上，使焊缝中心与压头中心线一进行弯曲试验时，试样应放在两支点上，使焊缝中心与压头中心线一致，缓慢地对试样施加弯曲力，直至达到规定的弯曲角度为止。致，缓慢地对试样施加弯曲力，直至达到规定的弯曲角度为止。对焊接控制试验机平台上升速度不大于60mm/min.在试验过程中，应采取安全措施，防止试样突然断裂飞出。在试验过程中，应采取安全措施，防止试样突然断裂飞出。弯曲后试
11、样受拉面有无裂纹；弯曲后试样受拉面有无裂纹；断裂时的弯曲角度；断裂时的弯曲角度；断口位置及特征；断口位置及特征；有无焊接缺陷有无焊接缺陷。注注:热影响区热影响区:焊接或热切割过程中，钢筋母材因受热的影响焊接或热切割过程中，钢筋母材因受热的影响(但未融化，一般指但未融化，一般指0.81倍直径范围倍直径范围)，使金属组织和力学性能发生变化的区域，使金属组织和力学性能发生变化的区域-10.结论结论:经弯曲后的对焊接头外侧不得出现宽度大于经弯曲后的对焊接头外侧不得出现宽度大于0.15毫米的横向裂纹。毫米的横向裂纹。当弯曲试样结果如有两个试件未达到上述要求，应取双倍数量的试件当弯曲试样结果如有两个试件未
12、达到上述要求，应取双倍数量的试件进行复验。复验结果若有三个试件不符合要求，则弯曲性能为不合格。进行复验。复验结果若有三个试件不符合要求，则弯曲性能为不合格。-10.质量检验与验收质量检验与验收121 钢筋焊接及验收规程钢筋焊接及验收规程JGJ18-2003,本验收规程本验收规程,在国内各建筑工程公路中通用：在国内各建筑工程公路中通用：使用中对使用中对“钢筋焊接接头或焊接制品钢筋焊接接头或焊接制品(焊接骨架、焊接网焊接骨架、焊接网)质量检验与验收应质量检验与验收应注意注意照照混凝土结构工程施工质量验收规范混凝土结构工程施工质量验收规范)CB50204要求。要求。-11.钢筋主要焊接方法及适用范围
13、钢筋主要焊接方法及适用范围(见表见表4.1.1)1主要有电阻点焊主要有电阻点焊;2闪光对焊；闪光对焊；3电弧焊；电弧焊；4电渣压力焊；电渣压力焊；5气压焊气压焊;6预埋件钢筋埋弧压力焊预埋件钢筋埋弧压力焊.-12.焊接接头力学性能为主控项目12.1 钢筋焊接接头或焊接制品应按检验批进行质量检验与验收，并划分钢筋焊接接头或焊接制品应按检验批进行质量检验与验收，并划分为主控项目和一般项目两类。质量检验时，应包括外观检查和力学性为主控项目和一般项目两类。质量检验时，应包括外观检查和力学性能检验。能检验。12.2 纵向受力钢筋焊接接头，包括闪光对焊接头、电弧焊接头、电渣压纵向受力钢筋焊接接头，包括闪光
14、对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头的连接方式检查和接头的力学性能检验规定为力焊接头、气压焊接头的连接方式检查和接头的力学性能检验规定为主控项目。主控项目。接头连接方式应符合设计要求，并应全数检查，检验方法为接头连接方式应符合设计要求，并应全数检查，检验方法为 ,观察。观察。-13.焊接接头试件进行力学性能检验时，其质量和检查数量应焊接接头试件进行力学性能检验时，其质量和检查数量应符合本规程有关规定符合本规程有关规定.检验方法包括：检验方法包括：检查钢筋出厂质量证明书、钢筋进场复验报告、各项焊检查钢筋出厂质量证明书、钢筋进场复验报告、各项焊接材料产品合格证、接头试件力学性能试验报告
15、等。焊接接接材料产品合格证、接头试件力学性能试验报告等。焊接接头的外观质量检查规定为一般项目。头的外观质量检查规定为一般项目。-14.电阻点焊焊点、封闭环式箍筋闪光对焊接头、钢筋与电阻点焊焊点、封闭环式箍筋闪光对焊接头、钢筋与钢板电弧搭接焊接头、钢板电弧搭接焊接头、14.1非纵向受力钢筋焊接接头，包括交叉钢筋电阻点焊焊点、封闭环式箍非纵向受力钢筋焊接接头，包括交叉钢筋电阻点焊焊点、封闭环式箍筋闪光对焊接头、钢筋与钢板电弧搭接焊接头、预埋件钢筋电弧焊接筋闪光对焊接头、钢筋与钢板电弧搭接焊接头、预埋件钢筋电弧焊接头、预埋件钢筋埋弧压力焊接头的质量检验与验收，规定为一般项目。头、预埋件钢筋埋弧压力焊
16、接头的质量检验与验收，规定为一般项目。14.2 焊接接头外观检查时，首先应由焊工对所焊接头或制品进行自检；焊接接头外观检查时，首先应由焊工对所焊接头或制品进行自检；然后由施工单位专业质量检查员检验；监理然后由施工单位专业质量检查员检验；监理(建设建设)单位进行验收记录。单位进行验收记录。-15.试验报告内容：1.工程名称、取样部位；工程名称、取样部位；2 .批号、批量；批号、批量；3.钢筋牌号、规格；钢筋牌号、规格；4.焊接方法；焊接方法；5.焊工姓名及考试合格证编号；焊工姓名及考试合格证编号；6.施工单位；施工单位；7.力学性能试验结果。力学性能试验结果。-16.钢筋闪光对焊接头、电弧焊接头、电渣压力钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头压焊接头拉伸试验结果均应符合下列要求：焊接头压焊接头拉伸试验结果均应符合下列要求：.1、3个热轧钢筋接头试件的抗拉强度均不得小子该牌号钢个热轧钢筋接头试件的抗拉强度均不得小子该牌号钢筋规定的抗拉强度；筋规定的抗拉强度；HRB400钢筋接头试件的抗拉强度均不钢筋接头试件的抗拉强度均不得小于得小于570Nmm2；.2 、至少应有、至少应有2个试件断
