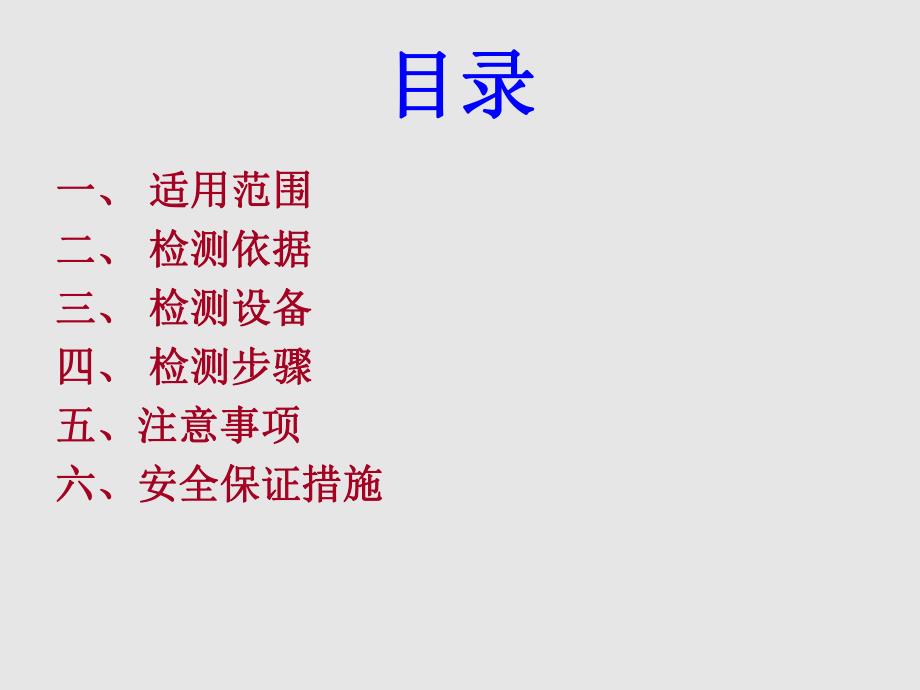

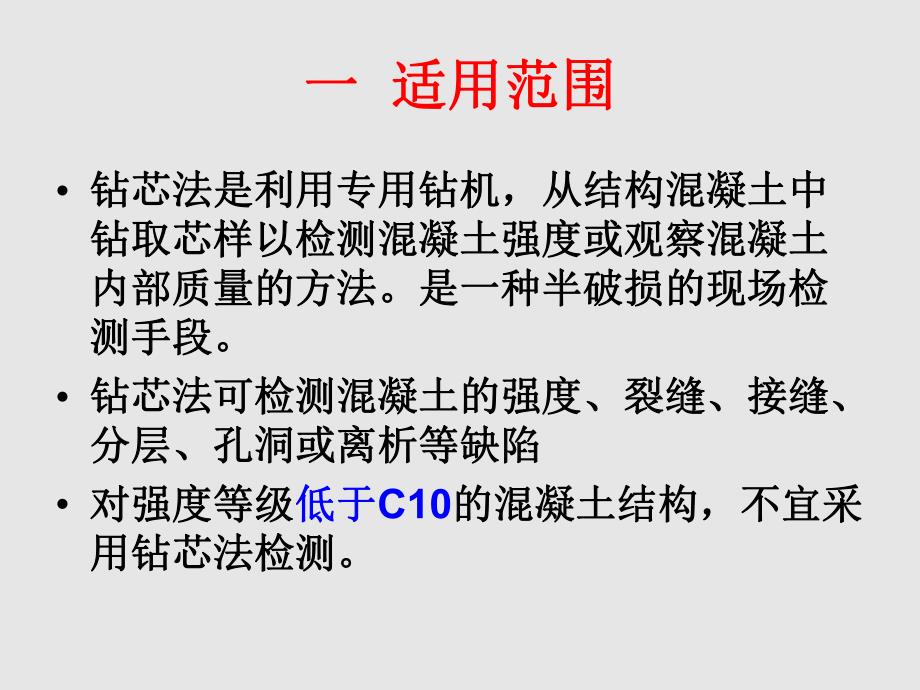

1、目录目录一、一、适用范围适用范围二、二、检测依据检测依据三、三、检测设备检测设备四、四、检测步骤检测步骤五、注意事项五、注意事项六、安全保证措施六、安全保证措施一一 适用范围适用范围 钻芯法是利用专用钻机，从结构混凝土中钻芯法是利用专用钻机，从结构混凝土中钻取芯样以检测混凝土强度或观察混凝土钻取芯样以检测混凝土强度或观察混凝土内部质量的方法。是一种半破损的现场检内部质量的方法。是一种半破损的现场检测手段。测手段。钻芯法可检测混凝土的强度、裂缝、接缝、钻芯法可检测混凝土的强度、裂缝、接缝、分层、孔洞或离析等缺陷分层、孔洞或离析等缺陷 对强度等级对强度等级低于低于C10的混凝土结构，不宜采的混凝土
2、结构，不宜采用钻芯法检测。用钻芯法检测。二、检测依据二、检测依据 钻芯法检测混凝土强度技术规程钻芯法检测混凝土强度技术规程CECSO3-2007；混凝土结构工程施工质量验收规范混凝土结构工程施工质量验收规范（GB50204-2002）三、检测设备三、检测设备取芯机取芯机压力机压力机切割机切割机补平器补平器钢筋定位仪钢筋定位仪磨磨平平器器游标卡尺游标卡尺钢尺钢尺量角器量角器塞尺塞尺四、检测步骤四、检测步骤 1、钻机选取钻机选取 2、钻取芯样位置的确定、钻取芯样位置的确定 3、芯样钻取、芯样钻取 4、芯样加工及测量、芯样加工及测量 5、强度检测、强度检测 6、混凝土强度计算、混凝土强度计算1、钻机
3、选取 钻芯机应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统。钻取的芯样直径一般不宜小于骨料最大粒钻取的芯样直径一般不宜小于骨料最大粒径的径的3倍，倍，构件截面较小或钢筋密度较大时构件截面较小或钢筋密度较大时可为混凝土骨料粒径的可为混凝土骨料粒径的2倍，检测混凝土内倍，检测混凝土内部缺陷时直径不受限制。部缺陷时直径不受限制。2、钻取芯样位置确定 1、结构或构件受力较小的部位；结构或构件受力较小的部位；2、混凝土强度质量具有代表性的部位；混凝土强度质量具有代表性的部位；3、便于钻芯机安放与操作的部位；、便于钻芯机安放与操作的部位；4、避开主筋、预埋件和管线的位置。、避开主筋、预埋件和
4、管线的位置。钢筋定位仪检测钢筋位置钢筋定位仪检测钢筋位置3、芯样钻取1、钻芯机就位并安放平稳后，应将钻芯机固、钻芯机就位并安放平稳后，应将钻芯机固定定2、芯样应进行标记。当所取芯样高度和质量不能满足要求时，则应重新钻取芯样3、钻芯后留下的孔洞应及时进行修补。4、钻取芯样时应控制进钻的速度。5、在钻芯工作完毕后，应对钻芯机和芯样加工设备进行维修保养。钻钻取取芯芯样样钻取的芯样数量应符合下列规定钻取的芯样数量应符合下列规定：钻芯确定单个构件的混凝土强度推定值钻芯确定单个构件的混凝土强度推定值时，有效芯样试件的数量时，有效芯样试件的数量不应少于不应少于3个个；对；对于较小构件，有效芯样试件的数量于较
5、小构件，有效芯样试件的数量不得少不得少于于2个个。按批量检测时，标准芯样试件的最小样按批量检测时，标准芯样试件的最小样本量不宜小于本量不宜小于15个，小直径芯样试件的最个，小直径芯样试件的最小样本量应适当增加。芯样应从检测批的小样本量应适当增加。芯样应从检测批的结构构件中随机抽取，每个芯样应取自一结构构件中随机抽取，每个芯样应取自一个构件或结构的局部部位。个构件或结构的局部部位。钻取的芯样钻取的芯样4、芯样加工及测量 1、抗压芯样试件的高度与直径之比（H/d）为1.00。2、锯切后的芯样应进行端面处理，宜采取在磨平机上磨平端面的 处理方法。3、承受轴向压力芯样试件端面，也可采取下列处理方法：(
6、1)用环氧胶泥或聚合物水泥砂浆补平；(2)抗压强度低于40MPa的芯样试件，可采用水泥砂浆、水泥净 浆或聚合物水泥砂浆补平，补平层厚度不宜大于5mm；也可采用硫磺 胶泥补平，补平层厚度不宜大于1.5mm在试验前应按下列规定测量芯样试件尺寸在试验前应按下列规定测量芯样试件尺寸：1 平均直径用游标卡尺在芯样试件中部相互垂直的两个位置上 测量，取测量的算术平均值作为芯样试件的直径，精确至0.5mm；2 芯样试件高度用钢卷尺或钢板尺进行测量，精确至1mm；3 垂直度用游标量角器测量芯样试件两个端面与母线的夹角，精确至0.1；4 平整度用钢板尺或角尺紧靠在芯样试件端面上，一面转动钢板 尺，一面用塞尺测量
7、钢板尺与芯样试件端面之间的缝隙；也可采用其 他专用设备量测。试样尺寸的检测试样尺寸的检测试样的加工试样的加工5、强度检测 1、试验 芯样试件抗压强度试验分为潮湿状态和干燥状态两种。压力机精度不低于2%。试件的破坏荷载为压力机量成的20%80%。加载速率一般控制在0.30.8MPa/s。2、计算 芯样试件的混凝土强度换算值，应按下列公式计算：芯样试件的混凝土强度换算值，应按下列公式计算：式中：芯样试件混凝土强换算值（式中：芯样试件混凝土强换算值（Mpa），精确至），精确至0.1Mpa；F芯样试件抗压试验测得的最大压力（芯样试件抗压试验测得的最大压力（N);d芯样试件的平均直径芯样试件的平均直径(
