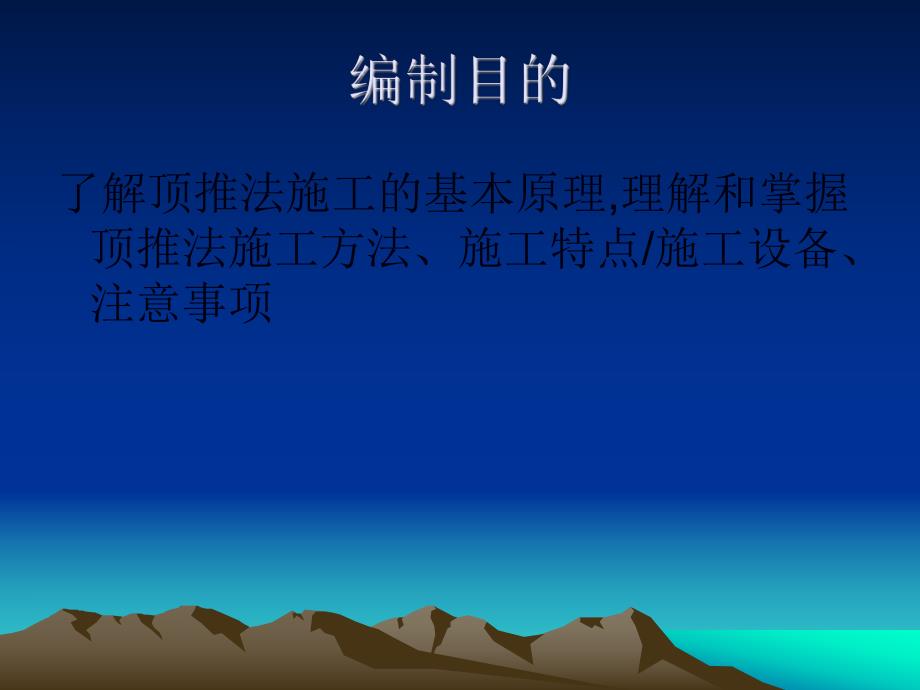

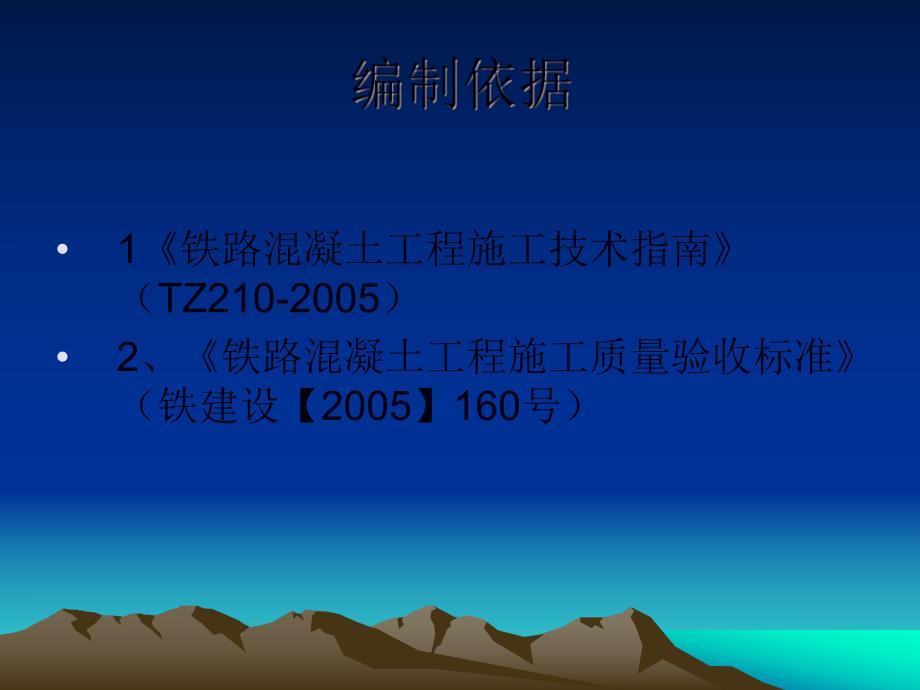

1、1铁路混凝土工程施工技术指南(TZ210-2005)2、铁路混凝土工程施工质量验收标准(铁建设【2005】160号)了解顶推法施工的基本原理,理解和掌握顶推法施工方法、施工特点/施工设备、注意事项预应力混凝土连续梁桥顶推法施工是沿桥纵轴方向,在桥台后设置预制场浇筑梁段,达到设计强度后,施加预应力,向前顶推,空出底座继续浇筑梁段,随后施加预应力与先一段梁联结,直至将整个桥梁梁段浇筑并顶推完毕,最后进行体系转换而形成连续梁桥。顶推施工法的特点:l 1.节省施工用地,工厂化制作,能保证构件质量。桥梁节段固定在一个场地预制,便于施工管理改善施工条件,避免高空作业;节约劳力,施工安全。l 2.结构整体性

2、好;l 3.机具设备简便,无需大型起吊设备、大量的施工脚手架,可不中断交通或通航;l 4.模板、设备可多次周转使用,顶推法可以使用简单的设备建造中跨桥梁,施工平稳无噪声;l 5.适用范围:中等跨径的等截面梁、连续梁,简支梁,拱桥(桥面纵梁,斜拉桥(主梁)等结构。l 6.施工节段的长度一般可取用10m30m;每个节段的施工周期为7d10d。l 不适应多跨变高梁,曲率变化的曲线桥和竖向曲率大的桥梁,受顶推悬臂弯矩的限制,顶推跨径大于7080米不经济。顶推过程中的反复应力,使梁高取值大,临时束多,张拉工序繁琐。随着桥长的增大,施工进度较慢。公路桥高架桥,桥宽9米,总跨度10 x32=320米 平面弯

3、桥;弯曲半径150米,对应圆心角122度;梁高2.5 米,细长比1/13 望城沩江桥为一国内首创柔性墩多点顶推法施工的预应力混凝土连续梁桥;上部结构为4x38+2x38(m)两联等高度连续梁,横剖面采用单箱双室,梁高2.5m;下部结构采用直径1.5m双柱式柔性墩,钻孔灌注桩基础;全部采用盆式橡胶活动支座;柔性墩多点顶推法施工施工方法的特点是:多点、分级、同步、采用“分级调压、集中控制”施工,用以适应柔性墩的受力要求;柔性墩多点顶推法施工优点是:设备轻、操作方便,适用于轻型墩台;在桥台后面的引道上或在刚性好的临时在桥台后面的引道上或在刚性好的临时支架上设置制梁场,集中制作(现浇或预支架上设置制梁

4、场,集中制作(现浇或预制装配)一般为等高度的箱形梁段(约制装配)一般为等高度的箱形梁段(约1030m一段),待有一段),待有23段后,在上、段后,在上、下翼板内施加能承受施工中变号内力的预下翼板内施加能承受施工中变号内力的预应力,然后用水平千斤顶等顶推设备将支应力,然后用水平千斤顶等顶推设备将支承在聚四氟乙烯塑料板与不锈钢板滑道上承在聚四氟乙烯塑料板与不锈钢板滑道上的箱梁向前推移,推出一段再接长一段,的箱梁向前推移,推出一段再接长一段,这样周期性地反复操作直至最终位置,使这样周期性地反复操作直至最终位置,使满足后加恒载和活载内力的需要,最后,满足后加恒载和活载内力的需要,最后,将滑道支承移置成

5、永久支座,至此施工完将滑道支承移置成永久支座,至此施工完毕。毕。顶推就位顶推就位预制节段管道压浆管道压浆顶推设备安装顶推设备安装顶推预制节段顶推预制节段制作模板,安装钢导梁张拉预应力筋预应力筋张拉准备张拉准备张拉后期预应力筋张拉后期预应力筋预制场准备工作预制场准备工作落梁变换支座落梁变换支座桥面工程桥面工程验收工程验收工程管道压浆管道压浆 放松临时预应力筋放松临时预应力筋拆除辅助设备拆除辅助设备循环程序循环程序预制节段预制节段制作模板,安装钢导梁制作模板,安装钢导梁管道压浆管道压浆 预制场预制场的纵向立面布置应结合考虑平面布置,的纵向立面布置应结合考虑平面布置,将钢筋棚、将钢筋棚、预应力下料、

6、砂石堆放、砼拌和站结合考虑。预应力下料、砂石堆放、砼拌和站结合考虑。2.预制场地是预制梁体和顶推过渡的场地,主梁节段的浇筑平台和模板、钢筋钢索的加工 场地,混凝土搅拌站以 及砂、石、水泥的堆放 和运输路线用地。1、纵向牵引设备采用、纵向牵引设备采用QDCL2000自动连续顶自动连续顶推系统,全套系统包括推系统,全套系统包括2台台QDCL2000连续顶连续顶推千斤顶、推千斤顶、1台顶推泵、台顶推泵、1台主控台及联接系台主控台及联接系统的高压油管、控制电缆、设备至电缆的电统的高压油管、控制电缆、设备至电缆的电源组成。源组成。2、在箱梁内埋设有、在箱梁内埋设有2套后锚装置后锚点,将牵套后锚装置后锚点

7、,将牵引索布置在后锚点上,每束由引索布置在后锚点上,每束由12根根15.2mm钢绞线组成。牵引索穿过钢绞线组成。牵引索穿过QDCL2000连续顶推千斤顶,另一端顺着梁连续顶推千斤顶,另一端顺着梁体底板穿入后锚装置上。体底板穿入后锚装置上。顶推装置 设置在墩上的混凝土临时设置在墩上的混凝土临时垫块上,由光滑的不锈钢垫块上,由光滑的不锈钢板与组合的聚四氟乙烯滑板与组合的聚四氟乙烯滑块组成,其中的滑块由四块组成,其中的滑块由四氟板与具有加劲钢板的橡氟板与具有加劲钢板的橡胶块构成。顶推时,组合胶块构成。顶推时,组合的聚四氟乙烯滑块在不锈的聚四氟乙烯滑块在不锈钢板上滑动,并在前方滑钢板上滑动,并在前方滑

8、出,通过在滑道后方不断出,通过在滑道后方不断喂入滑块,带动梁身前进喂入滑块,带动梁身前进模板工程(底板平整度要有一定的刚度和硬度)构造构造:钢桁梁和钢板梁:钢桁梁和钢板梁 作用作用:减小顶推过程中梁的前端悬臂负弯:减小顶推过程中梁的前端悬臂负弯矩矩导梁长度一般为顶推跨径的0.60.7倍导梁长,可减少主梁悬臂负弯矩,但过长则会导致导梁与箱梁接头处负弯矩和支反力的相应增加导梁过短,则增加主梁的施工负弯矩合理的导梁长度应使主梁最大悬臂负弯矩和营运阶段的支点负弯矩基本相近 预制梁段的技术要求预制梁段的技术要求 底板平整度,要有一定的刚度和硬度底板平整度,要有一定的刚度和硬度 严格控制钢筋、预应力筋孔道

9、、预埋件的严格控制钢筋、预应力筋孔道、预埋件的位置位置 严格控制混凝土的浇筑质量严格控制混凝土的浇筑质量 尽可能采用机械化装拆模板尽可能采用机械化装拆模板混凝土强度混凝土强度达到设计的达到设计的要求要求80后,后,脱模、拆除脱模、拆除导梁安装支导梁安装支架,对预应架,对预应力筋进行常力筋进行常规张拉作业。规张拉作业。作用作用:减小顶推的标准跨径,来减小梁顶推过程交替变化的减小顶推的标准跨径,来减小梁顶推过程交替变化的正、负弯矩。正、负弯矩。特别当顶推跨径超过50m以上,或者顶推其他形式的桥梁,如斜拉桥,钢 管系杆拱桥,或连续刚构桥梁时采用。临时墩临时墩临时墩与桥临时墩与桥台、塔墩间台、塔墩间设

10、联系构件设联系构件形成稳定的形成稳定的空间结构确空间结构确保顶推过程保顶推过程的安全性的安全性 混凝土强度达到一定强度后在进行压混凝土强度达到一定强度后在进行压浆。压浆过程中及压完浆浆。压浆过程中及压完浆48h内,结构内,结构混凝土温度不得低于混凝土温度不得低于5,否则应采取,否则应采取保温措施。压浆的最大压力宜为保温措施。压浆的最大压力宜为0.50.7MPa,当输送浆管道较长或采用一,当输送浆管道较长或采用一次压浆时,应适当加大压力。次压浆时,应适当加大压力。顶推平台沉降量大的处理方法顶推平台沉降量大的处理方法 对于顶推平台沉降的处理,采用在各滑道上增设钢板的方法进行。临时墩沉降量大的处理方法临时墩沉降量大的处理方法 临时墩沉降采用垫钢板处理,每个临时墩所垫钢板的厚度需根据监控人员对各临时墩的沉降量的计算结果决定。1各工种的安全技术工作应严格执行各现行安全规则;2各工点施工脚手架及平台必须牢靠,不得有翘翘板或搭 接不良的不安全情况,使用前应经安全员检查认可;3夜间施工应有足够的照明设施;4上、下桥板和在梁上作业时,均应设置扶手,检好安全 带并设安全网;5严禁从梁上或平台上向下扔东西;6灌注混凝土时,技术人员应到现场值班,严格把关;7严禁混凝土直接由导管往上冲;8顶推时,应统一指挥,分工负责,行时中若发现阻力太 大应立即查明原因,严禁硬拉硬顶;

展开阅读全文
