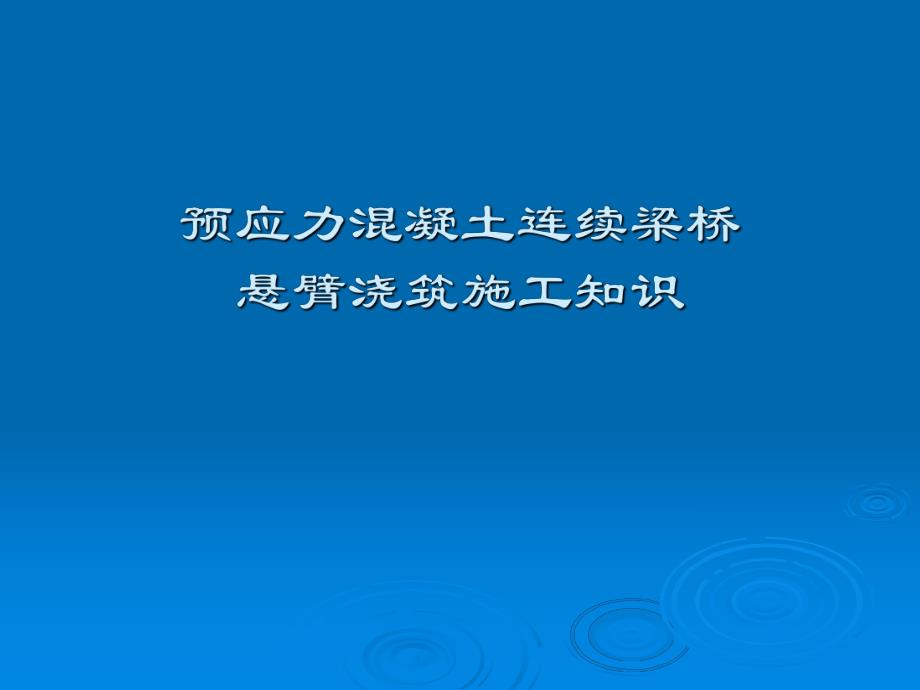

《预应力混凝土连续梁桥悬臂浇筑施工介绍PPT.ppt》由会员分享，可在线阅读，更多相关《预应力混凝土连续梁桥悬臂浇筑施工介绍PPT.ppt（24页珍藏版）》请在第壹文秘上搜索。
图5-1 平行桁架式挂篮 图5-2 平弦无平衡重挂篮 3.墩身1.底模架 2.支架0号块1230号块1233.节点板1.底模架2.三角撑架44.墩身图图5-12 支架搭设方式图支架搭设方式图 1323.临时支撑4.预应力钢绞线1.临时支座2.永久支座0号块0号块12343.永久支座1.锚固钢筋2.临时支座图图5-13 临时锚固方式图临时锚固方式图图图5-18 按按T构连续梁顺序合拢构连续梁顺序合拢 应当指出的是，不同的悬灌和合拢程序，其引起的结构恒载内力不同，体系转换时有徐变引起的内力重分布也不相同，故采用不同的悬灌和合拢程序将在结构中产生不同的最终恒载内力，对此应在设计和施工中予以充分考虑。一般讲，在两侧边跨合拢后，应立即解除墩梁临时固结措施，使梁成简支悬臂体系。也有另一种情况，可以在中跨合拢后在解除墩梁临时固结措施。采取上述哪一种解除方式，要与设计院沟通后才能确定，切勿自行确定。
