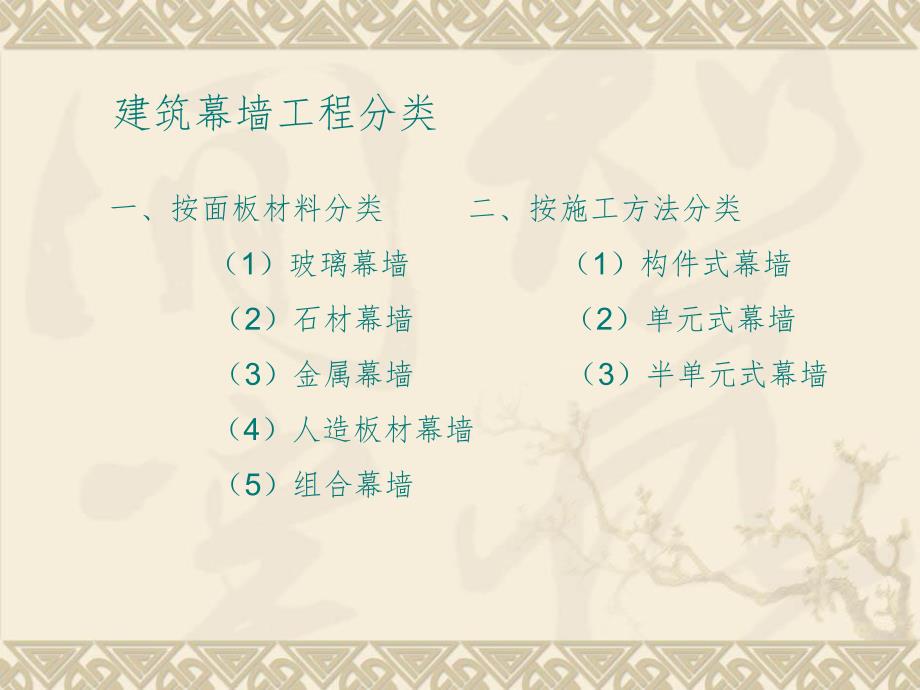

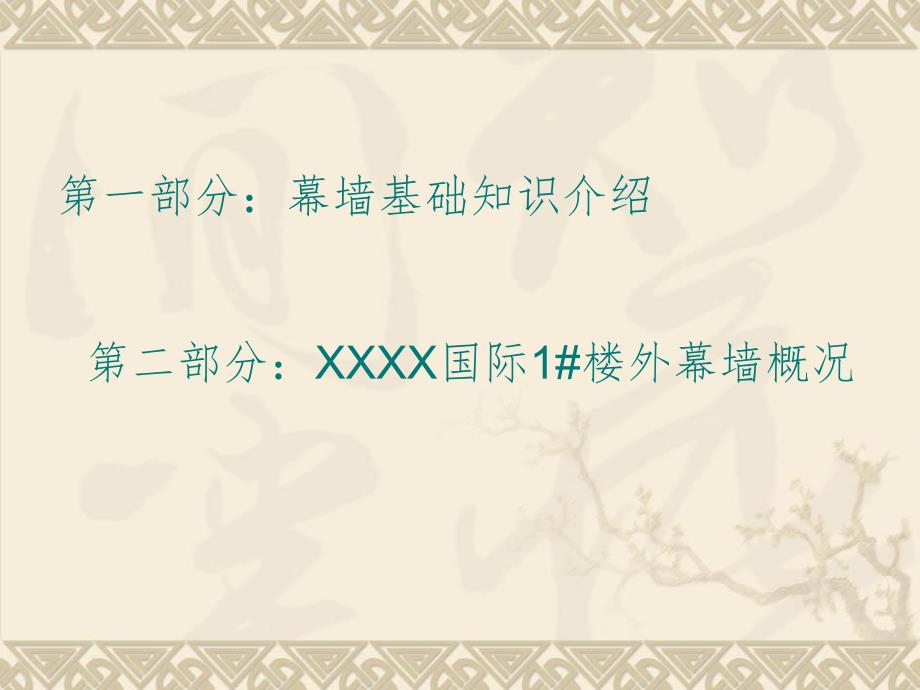

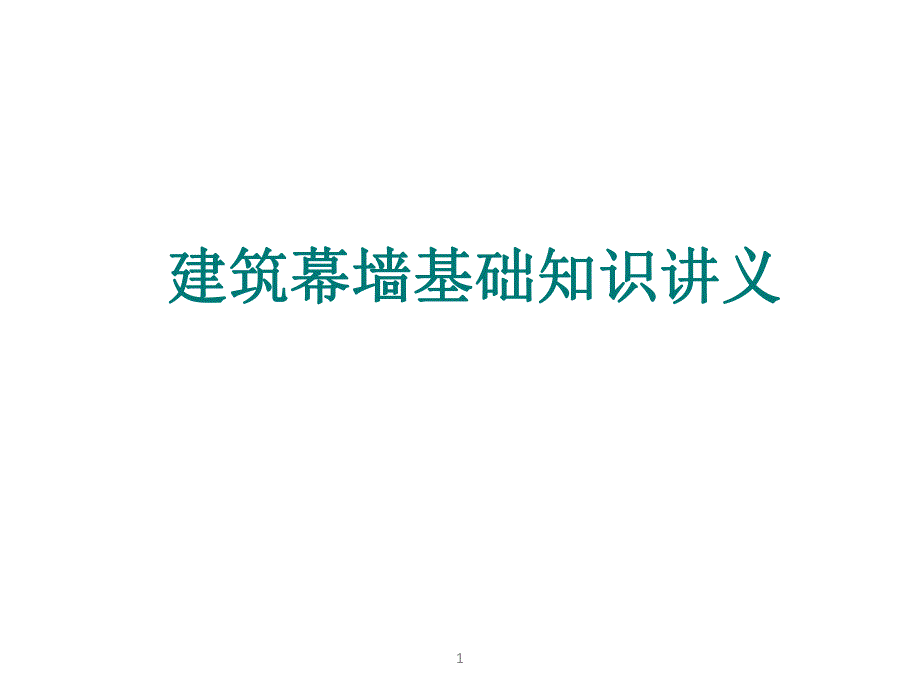

1、1建筑幕墙基础知识讲义建筑幕墙基础知识讲义第一部分：幕墙基础知识介绍第二部分：XXXX国际1#楼外幕墙概况建筑幕墙工程分类一、按面板材料分类 （1）玻璃幕墙 （2）石材幕墙 （3）金属幕墙 （4）人造板材幕墙 （5）组合幕墙二、按施工方法分类 （1）构件式幕墙 （2）单元式幕墙 （3）半单元式幕墙 2007.10.34Curtain wall 由金属构件和各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑物外维护结构或装饰性结构。最早出现的玻璃幕墙是在1917年美国旧金山的哈里德大厦，而真正意义上的玻璃幕墙是上世纪五十年代初建成的纽约利华大厦和联合国大厦，我国第一个采用玻璃幕墙的工
2、程是1984年建造的北京长城饭店。1.框架式幕墙框架式幕墙框架式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成幕墙安装。框架式幕墙按照外视效果分为全隐式、半隐式和明框式幕墙三种，按照装配方式分为压块式、挂接式两种。半隐框玻璃幕墙半隐框玻璃幕墙 半隐框玻璃幕墙分横隐竖不隐或竖隐横不隐两种。不论哪种半隐框幕墙，均为一对应边用结构胶粘接成玻璃装配组件，而另一对应边采用铝合金镶嵌槽玻璃装配的方法。2.单元式幕墙单元式幕墙 单元式幕墙是在车间内将加工好的各种构件和饰面材料组装成一层或多层楼高的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精
3、确连接，必要时进行微调即完成幕墙安装。3.点支式玻璃幕墙点支式玻璃幕墙 点支式玻璃幕墙由装饰面玻璃，驳接组件和支承结构组成。按外立面装饰效果分为平头点支式玻璃幕墙和凸头点支式玻璃幕墙。按支承结构分为肋驳接点支式玻璃幕墙，钢结构点式玻璃幕墙，钢拉杆点支式玻璃幕墙、双层索点支式玻璃和单层索点支式玻璃幕墙。玻璃幕墙主要材料 玻璃面板 铝合金型材 不锈钢材料 幕墙用胶(1).玻璃的种类玻璃(glass)：分为普通平板玻璃（拉引法）和浮法（熔化的玻璃浮在液态锡床上）玻璃两种，其质量、尺寸偏差分别按GB487185,GB11614-1999执行，浮法玻璃质量比普通平板玻璃好，普通玻璃为无色透明，规格为厚：
4、225mm,最大尺寸：305012500mm，最小尺寸：500700mm，建筑上常用的玻璃厚度为：5，6，8，10，12，15，19mm。本体着色玻璃（tinted float glass）：在浮法玻璃配合料的基础上加着色剂生产而成，透光率高，遮阳系数低，有蓝，灰，绿色。热反射镀膜玻璃（Solar-control Coated Glass)：以浮法透明玻璃或本体着色玻璃为基片，在真空状态下以磁控溅射的方法镀上一层或多层透明金属薄膜而成(离线镀膜）。如用不同的金属材料和对膜层厚镀的控制，再结合不同颜色的基片，就可形成各种视觉效果，并具有不同的光学和热学性能的玻璃。热反射在线镀膜玻璃（On-Lin
5、e Coated Glass）：在浮法玻璃生产过程中，在锡槽中的玻璃表面镀上一层透明的金属氧化膜，其颜色不如离线镀膜玻璃丰富，但膜层非常牢固，所以可以进行各种热处理，如热弯，钢化，强化等。彩釉钢化玻璃（Enamelled Tempered Glass)在浮法玻璃表面镀上一层陶瓷釉料，通过高温加热处理后，此层釉料膜将坚固地保存在玻璃表面，永不褪色脱落，彩釉玻璃为不透明玻璃。低辐射玻璃（Low Emissivity Coated Glass）简称Low-E玻璃，在玻璃的表面镀金属银层，使玻璃辐射率从0.84降低到0.040.12,Low-E玻璃具有很好的光谱选择性，在大量通过可见光的基础上，能阻挡
6、相当部分红外线和几乎全部远红外线，所以比普通的热反射镀膜玻璃的保温隔热性能好得多，离线镀膜Low-E玻璃不能单独使用，须作成中空或夹胶玻璃。热处理玻璃钢化玻璃（tempered glass)在水平钢化炉中将玻璃加热到软化点，然后用冷风快速冷却而成，因表面骤冷而收缩快，中间层收缩慢，所以在玻璃内存在很大的内应力，其特点是：强度是普通玻璃的34倍，破碎时分裂成很多小的没有锐角的碎片，不伤人，故为安全玻璃。中空玻璃（Insulating Glass)由两片和多片浮法玻璃组合而成，玻璃之间用铝合金隔框隔开，铝合金隔框内填充有干燥剂，隔框与玻璃之间用丁基胶密封后再用聚硫胶（用于明框幕墙）或结构胶（用于隐
7、框幕墙）作二道密封，中空层（厚度为：6,9,12,14,17mm,常用9,12mm)可以是干燥空气，也可以充惰性气体（如氩气、氪气）或特种气体（如氟化硫），中空玻璃有很好的保温及隔声性能。夹层玻璃（Laminated Glass)：最常用的夹层玻璃为中间放置一层（0.38)或多层（0.76,1.14,1.52等）聚乙烯醇缩丁醛（PVB)胶片，经高压窑等设备的加压加热工序组合而成的夹胶玻璃。其最大的特点为安全性，当遭受外力破坏后只产生裂痕但不会碎落。还具有良好的隔声和防紫外线的功能。PVB能吸收冲击能量，用不同厚度的PVB和玻璃片数可制成防弹玻璃。PVB不能浸水。(2).铝合金型材铝合金型材铝型
8、材表面处理方式铝型材表面处理方式粉末喷涂：粉末喷涂是用喷粉设备(静电喷塑机)把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异(粉末涂料的不同种类效果)的最终涂层；粉末喷涂的喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺，成本也在同效果的喷漆之下。阳极氧化：将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。氟碳喷涂：氟碳喷涂也是一种静电喷涂，用喷粉设备把氟碳喷涂料喷涂到工件的表面。(3).不锈钢型材不锈钢型材不锈钢是在钢材中加入一定比例的铬、镍等。由于铬的化学性质比较活泼，铬首先与环境中
9、的氧化合，生成一层与钢基本牢固结合的紧密氧化膜层，使内部的钢不致生锈。低合金高强度结构钢:牌号表示方法：由字母Q（屈服点），屈服点数值，质量等级(AE）三部分组成。常用Q235。在幕墙中使用时，表面热镀锌或涂防腐涂料。耐候钢：在钢中加入少量的合金元素如Cu,P,Cr等，牌号表示方法：字母Q（屈服点），屈服点数值，NH(耐候）组成，如果含Cr,Ni,则在牌号后加L。如Q235NH。在高度超过40m的钢结构幕墙中，宜采用耐候钢，表面涂防腐涂料。(4).胶胶玻璃幕墙结构中使用的密封胶有结构密封胶、建筑密封胶（耐侯胶）、防火密封胶等，密封胶的主要成分是二氧化硅。结构胶(简称):用于幕墙结构性装配,有单
10、组份和双组份两种,以GE胶(SSG4400)为例:单组份有两种包装:299毫升硬胶瓶装,591.5毫升锡纸软包装;双组份包括基体(A组189.3升大圆桶装,白色)和固化剂(B组,18.9升,小圆桶装,黑色),两者须经打胶机混和使用,混合后的颜色为黑色.耐候胶:用于幕墙的接缝密封,一般为单组份,低弹性模量,中性.石材的嵌缝须使用专用的石材胶,即使用中性的,具有防止渗透污染性能的改良硅酮密封胶。(5).幕墙常采用的挤出成型的橡胶制品有:(按质量好坏排序)有机硅橡胶胶条,三元乙丙(EPDM)胶条,氯丁胶条,常用EPDM,玻璃垫用压模成型橡胶块。应根据节点确定胶条的形状和硬度中空玻璃第一道密用丁基密封
11、胶,第二道密封用聚硫胶(明框幕墙)或结构胶(隐框、半隐框幕墙)。XXXX国际1#楼外幕墙介绍1#楼为45层写字楼，建筑结构顶面高度为188.78米（以0.000计），屋架顶部标高为231.500米建筑面约7.91万平米，为大空间办公、单元式办公和loft公寓，外立面面积约为31500平米。项目建成后将成为集5A 写字楼、高级公寓、配套服务商业于一体的城市地标性建筑。南立面北立面东立面西立面裙楼18层外立面主要为石材及玻璃幕墙系统。其中玻璃幕墙外视为横向层间明框竖向隐框的形式，可视面为LOW-E中空玻璃。横竖向均采用铝合金龙骨支撑。石材幕墙采用框架式铝挂件打胶结构，面材为30mm厚花岗岩石材，位于转角、弧形柱、雨篷圆柱、石材线条处，玻璃幕墙处于石材柱间。南面、西面入口处两个大型雨篷，为钢结构形式。塔楼外立面主要为玻璃幕墙系统，外视为竖明横隐形式，隔层位置设横向装饰条，可视面面材为LOW-E中空玻璃，转角处为真石漆饰面。塔楼13F、29F避难层为百叶窗与玻璃幕墙相组合的形式，百叶窗铝合金型材采用的是防风雨铝合金百叶。屋顶造型外视为明框玻璃幕墙系统，顶部为三根不锈钢避雷针，转角相接位置采用铝板造型，装饰格栅采用铝板折制。
