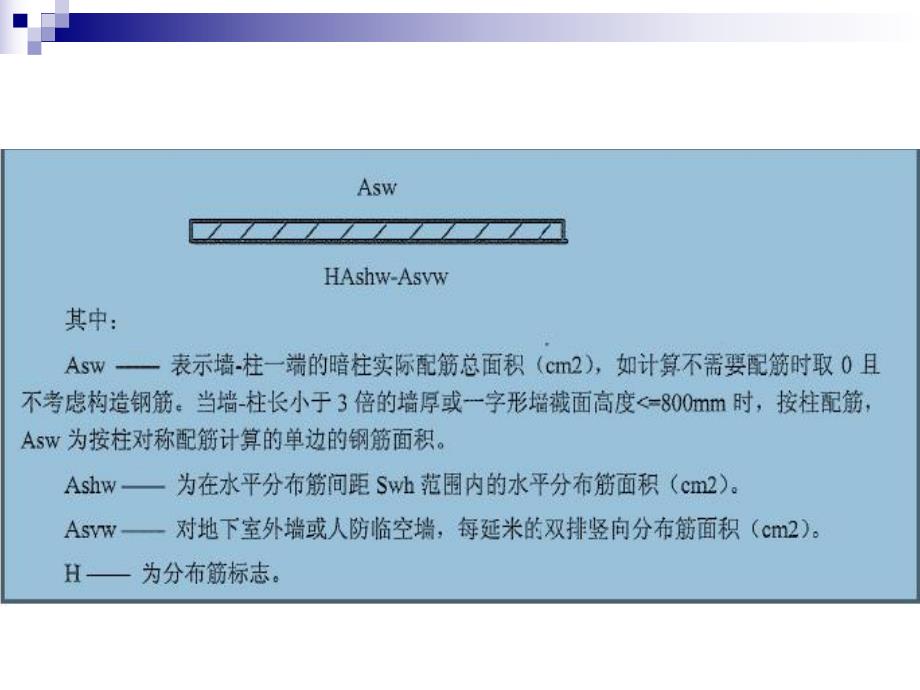

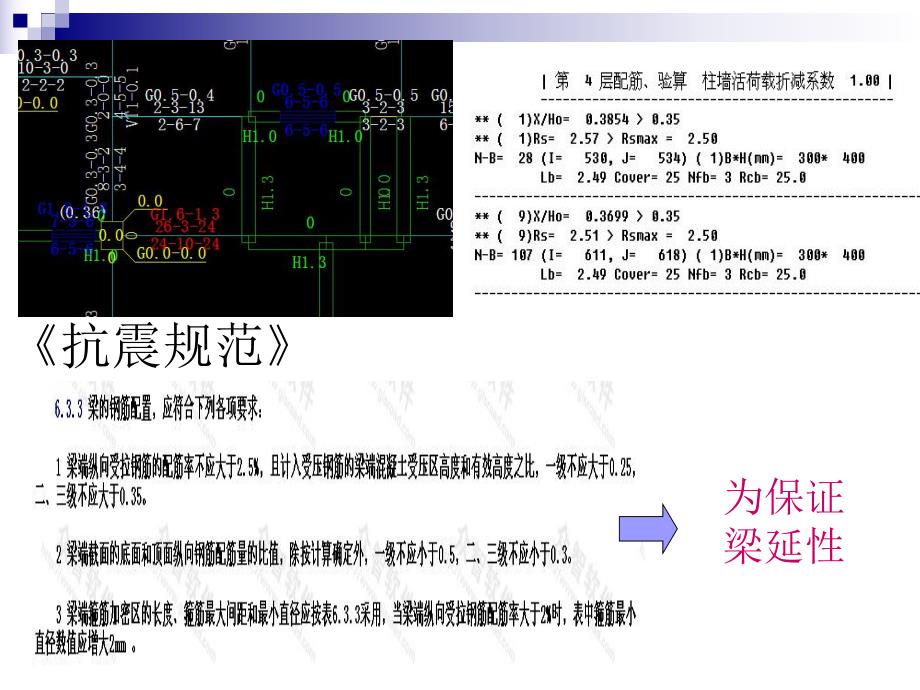

1、框剪结构实例讲解 某住宅楼设计实例抗震规范为保证梁延性1.周期比周期比周期比 的理解的理解规范条文：规范条文：新高规的新高规的4.3.54.3.5条规定，结构扭转为主的第一周期条规定，结构扭转为主的第一周期TtTt与平动为主与平动为主的第一周期的第一周期T1 T1 之比，之比，A A级高度高层建筑不应大级高度高层建筑不应大0.90.9；B B级高度高层级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于建筑、混合结构高层建筑及复杂高层建筑不应大于0.850.85。对于通常的规则单塔楼结构，如下验算周期比:1）根据各振型的平动系数大于0.5，还是扭转系数大于0.5，区分出各振型是 扭转振型还是
2、平动振型 2）通常周期最长的扭转振型对应的就是第一扭转周期Tt，周期最长的平动振 型对应的就是第一平动周期T13）对照“结构整体空间振动简图”，考察第一扭转/平动周期是否引起整体振 动，如果仅是局部振动，不是第一扭转/平动周期。再考察下一个次长周期。4）考察第一平动周期的基底剪力比是否为最大 5）计算Tt/T1，看是否超过0.9(0.85)周期比控制什么？如同位移比的控制一样，周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系，而非其绝对大小，它的目的是使抗侧力构件的平面布置更有效、更合理，使结构不致于出现过大（相对于侧移）的扭转效应。一句话，周期比控制不是在要求结构足够结实，而是在要求结
3、构承载布局的合理性 2.位移比3.刚度比4.楼层抗剪承载力比值抗规关于平面竖向不规则的规定及处理3.4.3 不规则的建筑结构，应按下列要求进行水平地震作用计算和内力调整，并应对薄弱部位采取有效的抗震构造措施：1 平面不规则而竖向规则的建筑结构，应采用空间结构计算模型，并应符合下列要求：1)扭转不规则时，应计及扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍；2)凹凸不规则或楼板局部不连续时，应采用符合楼板平面内实际刚度变化的计算模型，当平面不对称时尚应计及扭转影响。2 平面规则而竖向不规则的建筑结构，应采用空间结构计算模型，其薄弱层
4、的地震剪力应乘以1.15的增大系数，应按本规范有关规定进行弹塑性变形分析，并应符合下列要求：1)竖向抗侧力构件不连续时，该构件传递给水平转换构件的地震内力应乘以1.251.5的增大系数；2)楼层承载力突变时，薄弱层抗侧力结构的受剪承载力不应小于相邻上一楼层的65%。3 平面不规则且竖向不规则的建筑结构，应同时符合本条1、2款的要求。关于嵌固端的判定5.3.7 高层建筑结构计算中，当地下室顶板作为上部结构嵌固部位时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。注：上部结构与地下部分一般分开设计，在确定上部结构嵌固端位置时上部结构与地下部分一般分开设计，在确定上部结构嵌固端位置
5、时如果刚度比不满足该条，则嵌固端应设在地下室底板处。这时地下室作为第如果刚度比不满足该条，则嵌固端应设在地下室底板处。这时地下室作为第一个标准层输入一个标准层输入5.刚重比高规关于刚重比条文6.剪重比抗规关于剪重比的条文7.轴压比8.地震倾覆力矩高规高规 8.1.3条条抗震设计的框架-剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%时，其框架部分的抗震等级应按框架结构采用，柱轴压比限值宜按框架结构的规定采用；其最大适用高度和高宽比限值可比框架结构适当增加。JCCAD基础人机交互输入基础人机交互输入n“基本参数”1.地基承载力计算参数 a.基础埋置深度（
6、单位基础埋置深度（单位m）：）：一般从室外地面标高算起；对于地下室，采用筏板基础也应从室外地面标高算起；其他的如条基、独基、梁式基础从室内地面标高算起。（有地下室的条基应从室内地面标高算起）。此值用于修正地基承载力。b.自动计算覆土重：自动计算覆土重：指的是基底以上的土重和基础自重之和与基底面积的比值。用于独基和条基，勾选后自动按20kn/m*m计算。若不勾选则要人工填写单位面积覆土重（kn/m*m）。对于条基和独基有地下室时，应人工填写，且覆土高度计算至地下室室内地坪处。2.基础设计参数 a.拉梁承担弯矩比例拉梁承担弯矩比例：0.5，1，0 b.混凝土c30 c.重要性系数：重要性系数：按规
7、范，单桩承台、柱下单桩提高 一级，以及建筑桩基单桩取1.2。d.一层上部结构荷载作用点标高一层上部结构荷载作用点标高：基承台或基础顶标高，先进行估算，计算完后再修改。该参数主要用于求基础顶面剪力对基底面产生的附加弯矩作用。填写该参数时应输入PMCAD中确定的柱底标高。注意：这只对柱下独基和桩承台有影响，对其他基础没有影响。n“地梁筏板”1.总信息 a.基床反力系数：按默认（kn/m）b.按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资
8、料数据，且必须进行刚性底板假定。采用这一假定条件是必须计算沉降2.梁参数梁参数 a.梁式基础的覆土标高：当不是带地下室的梁式基础时，此值为0；否则应填写地下室室内地坪标高。该值用于判断梁式基础是否有地下室和计算地下室内覆土高度的数据。n网格节点网格节点 本菜单为补充增加PMCAD传下来的平面网格轴线。如设置弹性地基梁的挑梁设置筏板加厚区域等。需注意该菜单调用应在“荷载输入”和“基础布置”之前，否则荷载或基础构件可能会错位。该菜单包含以下子菜单：画点、画线、直线延伸、删节点、删网格。n荷载输入荷载输入 “分配无柱节点荷载”：。选择该项后，可将墙间无柱节点上的荷载转移到墙上，这样原来弹性地基梁的一
9、些无交叉梁、无柱、有荷载的节点就会自动删除，将梁合并。并且对墙下基础不会产生丢荷载的情况。n 附加荷载附加荷载 1.该菜单作用是布置、删除用户自己定义的节点荷载与线荷载。附加荷载可作为一组独立的荷载工况进行基础计算或验算。如还输入了上部结构荷载，附加荷载先要与上部结构各组荷载叠加，然后进行基础计算。一般来说框架结构的填充墙或设备重应按附加荷载输入。2.对于独立基础（独立桩基承台）来说，如果在独基上架设连梁，连梁上有填充墙，则应将填充墙的荷载在此菜单中作为节点荷载输入，而不要作为均布荷载输入。否则将会形成墙下条形基础，或丢失荷载。nPK文件、读取荷载、当前组合、目标组合文件、读取荷载、当前组合、
10、目标组合 1.PMCAD荷载可用于砖混结构及初设计，其特点是模拟人工倒荷，没有弯矩；2.TAT，SATWE，PMSAP荷载是上部结构计算结果，可用于所有情况；3.PK荷载只能用于独基。4.pmcad荷载没有弯矩最好不用在独立基础的计算中。独立基础底面积的计算类似于压弯正截面计算，由轴力和弯矩两个因素决定。所以不能按最大轴力计算。程序能自动区分是否地震组合，并进行承载力放大。5.屏幕上当前所显示的组合值就叫当前组合。当前组合仅表示当前屏幕上所显示的值。并不是说基础的最终控制组合就一定是它。某一最大内力所对应的组合值，比如最大轴力或最大弯矩下所对应的组合值。目标组合并不一定是最不利组合，比如最大轴
11、力下所对应的组合值其弯矩值有可能很小，不一定是控制工况，所以目标组合不能作为基础设计依据。n上部构件上部构件 1.“框架柱筋框架柱筋”该菜单用来输入框架柱在基础上的插筋。如程序已完成tat或satwe的绘制柱施工图工作并将结果存入钢筋库，则这里可以自动读取柱钢筋数据。2.“填充墙填充墙”对于框架结构，如底层填充墙下设置条基，可在此先输入填充墙，再在荷载输入中用附加荷载将填充墙荷载布在相应位置上，这样程序会画出该部分完整的施工图。3.“拉梁拉梁”该菜单用于在两个独立基础或独立桩基承台之间设置拉接连系梁，拉梁的详图由用户自己补充。如果拉梁上有填充墙，其荷载应该按点荷载输入到拉梁梁端基础所在的节点上
