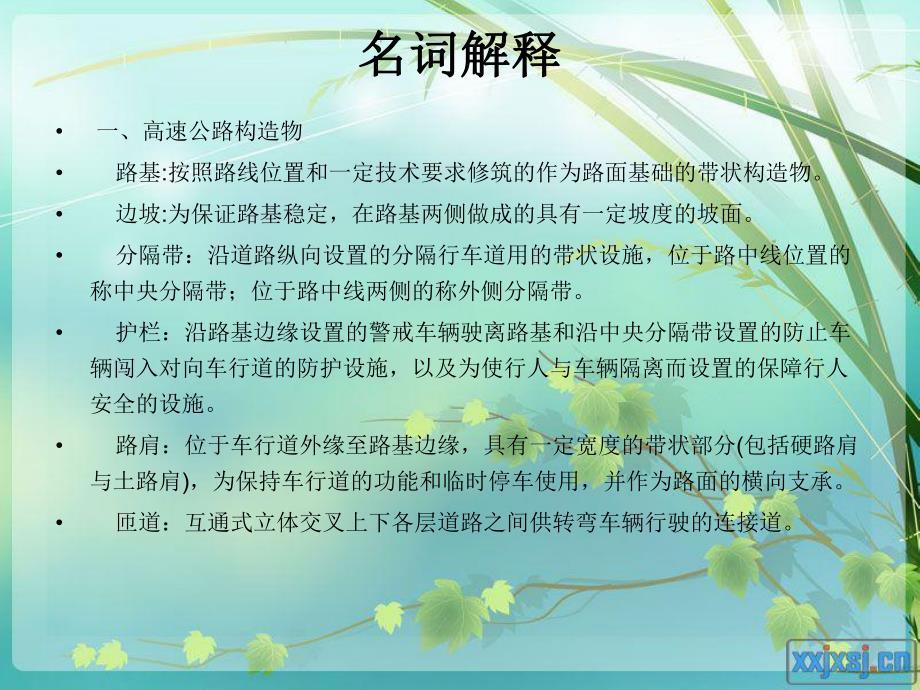

1、高速公路知识高速公路知识2名词解释名词解释 一、高速公路构造物 路基:按照路线位置和一定技术要求修筑的作为路面基础的带状构造物。边坡:为保证路基稳定，在路基两侧做成的具有一定坡度的坡面。分隔带：沿道路纵向设置的分隔行车道用的带状设施，位于路中线位置的称中央分隔带；位于路中线两侧的称外侧分隔带。护栏：沿路基边缘设置的警戒车辆驶离路基和沿中央分隔带设置的防止车辆闯入对向车行道的防护设施，以及为使行人与车辆隔离而设置的保障行人安全的设施。路肩：位于车行道外缘至路基边缘，具有一定宽度的带状部分(包括硬路肩与土路肩)，为保持车行道的功能和临时停车使用，并作为路面的横向支承。匝道：互通式立体交叉上下各层道

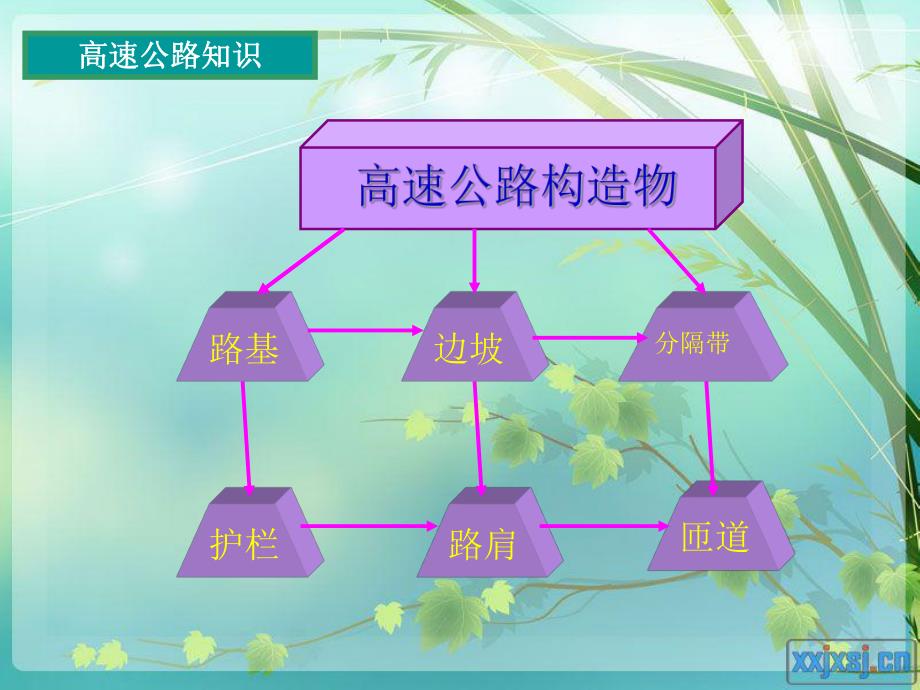

2、路之间供转弯车辆行驶的连接道。路基边坡分隔带护栏路肩匝道高速公路知识高速公路知识高速公路构造物 路基示意图:横截面 路基 按照路线位置和一定技术要求修筑的作为路面基础的带状构造物。路基建设中路基 为保证路基稳定，在路基两侧做成的具有一定坡度的坡面。边坡高速公路知识高速公路知识高边坡低边坡绿化式分隔带阻板式分隔带 沿道路纵向设置的分隔行车道用的带状设施，位于路中线位置的称中央分隔带；位于路中线两侧的称外侧分隔带。分隔带 沿路基边缘设置的警戒车辆驶离路基和沿中央分隔带设置的防止车辆闯入对向车行道的防护设施，以及为使行人与车辆隔离而设置的保障行人安全的设施。护栏波形护栏围栏 位于车行道外缘至路基边缘
3、，具有一定宽度的带状部分(包括硬路肩与土路肩)，为保持车行道的功能和临时停车使用，并作为路面的横向支承。路肩路肩超车道快车道大车道路肩 互通式立体交叉上下各层道路之间供转弯车辆行驶的连接道。匝道匝道口高速公路标志高速公路标志 一、高速公路标线 （一）车行道中心线。凡公路路面宽度可画二条机动车道的双向行驶的道路，原则上应画中心线。1、中心线的颜色：凡画中心虚线和中心单实线的道路，中心线用白色或黄色。2、中心虚线：表示在保证安全的情况下车辆在超车和向左转弯时可以越线行驶。3、中心单实线：表示不准车辆跨线超车或压线行驶。4、中心双实线：表示严格禁止车辆跨线超车或压线行驶，凡上下方向各有二条或二条以上
4、机动车道而没有设置中央分隔带的道路应画中心实线。5、中心虚实线；表示实线一侧禁止车辆跨线超车或向左转弯，虚线一侧准许车辆越线超车或向左转弯，双向通行的三条机动车道以及需要实行单侧禁止超越的路线，应画中心虚实线。高速公路标志高速公路标志（二）车道分界线，用来分隔同向行驶的交通流 1、车道分界线为一条白色虚线。2、凡同一行驶方向的车行道有两条或两条以上车道时，应画车道分界线。3、为优先解决混合交通问题，在一般道路上先考虑设置机动车道和非机动车道的分界线。4、高速公路、一级公路、城市快速道路的分界线为白色虚线，宽度为10cm15cm，每节划线长度为600cm，间距为900cm。5、一般公路分界线虚线
5、宽度为10cm，每节划线长度为200cm，间隔为400cm。6、画有导向车道的平面交叉路口，导向车道线为白色或黄色单实线，导向车道线表示不准车辆变更车道，线宽为10cm15cm。高速公路标志高速公路标志（三）车行道边缘线，用来表示车行道的边线。1、车行道边缘线的颜色为白色。2、高速公路、一级公路和城市快速道路，应在机动车道的外侧边缘或路缘带内侧划1520cm宽的实线边缘线。3、二级以下公路视线受限制的路段和画有中心单实线的路段应画实线边缘线，其它路段可不画或画虚线边缘线，虚线宽为15cm，每节划线长度为400cm，间隔为600cm。二、高速公路标牌 道路交通标志分为主标志和辅助标志两大类234
6、种。高速公路标志高速公路标志（一）主标志 主标志包括：警告标志，禁令标志，指示标志，指路标志，旅游标志，道路施工标志等。1、警告标志 警告标志共42种，是警告车辆、行人注意危险地点的标志。其形状为等边三角形，顶角朝上。其颜色为黄底、黑边、黑图案。（多设于山路等险要路段山村等）高速公路标志高速公路标志2、禁令标志 禁令标志共42种，是禁止或限制车辆、行人交通的标志。其形状分为圆形、八角形、顶角向下的等边三角形。其颜色，除个别标志外，为白底、红圈、红杠、黑图案。图案压杠。多设于城市交通干道。例：图（1）为限制速度标志，表示主线上车辆的行驶速度限制在120km/h以内。图（2）为匝道限制速度标志，表
7、示匝道限制速度为40km/h。图（3）为减速让行标志，表示车辆应减速让行。图（4）为限制高度标志，表示装载高度超过4m的车辆禁止进入。图（5）为禁止驶入标志，设在禁止驶入的路段入口或单行路的出口处，其颜色与其他禁令标志不同，为红底中间一道白横杠，表示禁止车辆驶入。3、指示标志 指示标志共有29种，是指示车辆、行人行进的标志。其形状分为圆、长方形和正方形。其颜色为蓝底、白图案。（多用于城市道路）4、旅游区标志 旅游区标志共17种，是提供旅游景点方向、距离的标志。其颜色为棕色底白字符。高速公路标志高速公路标志 5、道路施工安全标志 道路施工安全标志共26种，是通过道路施工区通行的标志。例：图（1）
8、图（2）为施工区标志，用以通告高速公路及一般道路交通阻断、绕行等情况，图（1）表示向左行驶，图（2）表示向右改道。图（3）为锥形交通标志，用以阻挡或分隔交通流。6、指路标志 指路标志共62种，是传递道路方向、地点距离信息的标志。其形状，除地点识别标志、里程碑、分合流标志外，为长方形和正方形。颜色为绿底、白图案。（二）辅助标志 辅助标志共16种，是附设在主标志下，起辅助说明作用的标志。其形状为长方形。其颜色为白底、黑子、黑边框。高速公路标志高速公路标志 三、高速公路指路标牌 （一）入口预告和入口标志。图（1）为500m前预告开阳高速公路的入口。高速公路标志高速公路标志 （二）出口预告和出口标志。
9、1、高速公路出口预告标志。图（6）图（9）均为高速公路出口预告标志，指示去恩平的车辆在第6号出口。图（6）-图（8）表示距高速公路第6号出口为2km、1km、500m的位置。图（9）设在减速车道的起点位置。2、高速公路出口指示标志。图（10）为设在出口匝道三角地带端部，指示通往恩平的出口标志。3、下一出口预告标志。图（11）指示高速公路下一出口距离是14km，设在各立交立交入口后主线上的适当位置。高速公路标志高速公路标志 （三）服务区预告标志。用于预告高速公路服务区的位置。图（12）-图（15）分别设在距阳江服务区2km、1km、500m和减速车道起点处。（四）停车场预告标志及停车场标志。用于
10、预告停车区的处所。图（16）图（17）分别在距停车场1km、500m设预告标志。图（18）设在减速车道的起点。图（19）设在停车场入口附近。图（20）设在停车场内适当位置的停车场标志。高速公路标志高速公路标志（五）紧急停车带标志，图（21）设在紧急停车带的前端。（六）紧急电话标志，图（22）设在紧急电话的立柱上或电话箱上。（七）收费站预告及收费站标志。图（23）为设在主线上距收费站1km的预告标志。图（24）收费站标志，设在收费站的入口附近。高速公路标志高速公路标志（八）地点方向标志。用于指示行车路线之方向、地点及公路之路线编号。图（25）设在互通立交匝道的分岔处，指示通往阳江、白沙。图（26
11、）为设在互通立交连接线上，距交叉路口3050m处，指示行驶方向。（九）地点、距离标志 预告道路前方所要经过的重要城镇的地名和距离。图（27）预告距离白沙14km，距离茂名122km，距离湛江224km。高速公路标志高速公路标志（十）线形诱导标志。图（28）设于弯道路段或中央隔离设施等处，用于引导行驶安全运行。思考题：1、与一般公路相比，高速公路具有什么优点？2、广东省高速公路有限公司成立于什么时候？3、高速公路营运管理的目的是什么？4、根据收费公路管理条例的规定，经营性收费公路的收费标准应按照什么程序审查批准？5、下图是高速公路什么标志，一般设置在什么位置？高速公路标志高速公路标志高速公路标志高速公路标志
