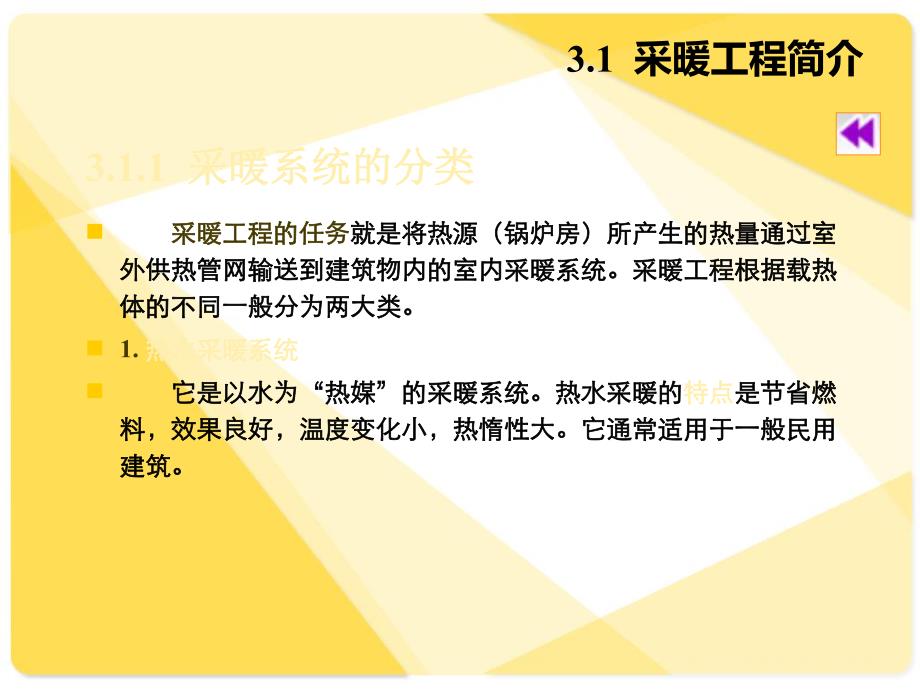

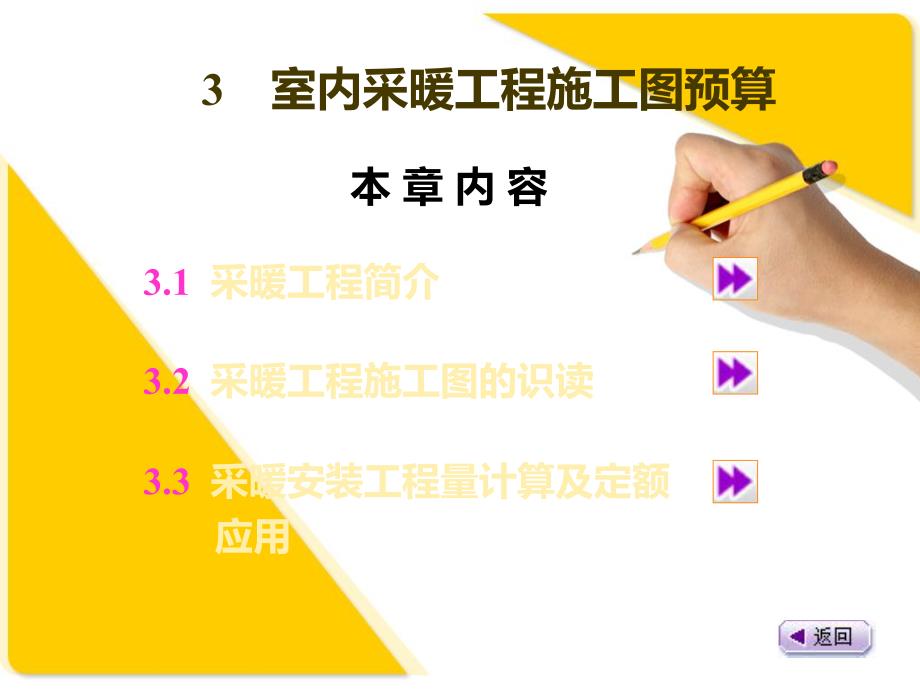

1、3室内采暖工程施工图预算本 章 内 容3.1 采暖工程简介3.2 采暖工程施工图的识读3.3 采暖安装工程量计算及定额应用3.1 采暖工程简介n 采暖工程的任务采暖工程的任务就是将热源（锅炉房）所产生的热量通过室就是将热源（锅炉房）所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。采暖工程根据载热外供热管网输送到建筑物内的室内采暖系统。采暖工程根据载热体的不同一般分为两大类。体的不同一般分为两大类。n 1.热水采暖系统热水采暖系统n 它是以水为它是以水为“热媒热媒”的采暖系统。热水采暖的的采暖系统。热水采暖的特点特点是节省燃是节省燃料，效果良好，温度变化小，热惰性大。它通常适用于一般民
2、用料，效果良好，温度变化小，热惰性大。它通常适用于一般民用建筑。建筑。3.1.1 采暖系统的分类采暖系统的分类n 根据热水采暖系统的根据热水采暖系统的供水温度的不同供水温度的不同可分为两种，即可分为两种，即一般热一般热水采暖系统水采暖系统（供水温度为（供水温度为95，回水温度为，回水温度为70）和）和高温热水采高温热水采暖系统暖系统（供水温度为（供水温度为96130，回水温度为，回水温度为70）。）。n 按热水采暖系统的按热水采暖系统的循环动力不同循环动力不同，可分为，可分为自然循环热水采暖自然循环热水采暖系统系统（靠供、回水在不同温度下的重度差形成压力进行循环）和（靠供、回水在不同温度下的重
3、度差形成压力进行循环）和机械循环热水采暖系统机械循环热水采暖系统（靠水泵将机械能转化为液体的动能和压（靠水泵将机械能转化为液体的动能和压能）。能）。n 2.蒸汽采暖系统蒸汽采暖系统n 它是以水蒸气为它是以水蒸气为“热媒热媒”的采暖系统。它的的采暖系统。它的特点特点是温度变化是温度变化大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中而短暂采暖的公共建筑。而短暂采暖的公共建筑。n 根据蒸汽采暖系统的根据蒸汽采暖系统的使用压力不同使用压力不同，可分为，可分为低压蒸汽采暖低压蒸汽采暖（蒸汽工作压力（蒸汽工作压力0.07MPa）和）和高压蒸
4、汽采暖高压蒸汽采暖（蒸汽工作压力（蒸汽工作压力0.07MPa）两种。）两种。n 按凝结水的按凝结水的回水方式不同回水方式不同，可分为，可分为重力回水式蒸汽采暖系统重力回水式蒸汽采暖系统（凝（凝结水靠重力直接回到锅炉）和结水靠重力直接回到锅炉）和机械回水式蒸汽采暖系统机械回水式蒸汽采暖系统（凝结水靠重（凝结水靠重力先流到锅炉房的凝结水箱，然后再用泵抽送到锅炉内）。力先流到锅炉房的凝结水箱，然后再用泵抽送到锅炉内）。n 如图如图3.1所示所示，热水采暖系统一般由以下三部分组成：，热水采暖系统一般由以下三部分组成：n (1)热源热源n 热源热源是指能够提供热量的设备，常见的热源有热水锅炉、蒸是指能够
5、提供热量的设备，常见的热源有热水锅炉、蒸汽锅炉、工业余热等。汽锅炉、工业余热等。n 锅炉一般由锅炉本体及附属设备组成。锅炉一般由锅炉本体及附属设备组成。n 3.1.2 热水采暖系统简介热水采暖系统简介3.1.2.1 热水采暖系统的组成热水采暖系统的组成n 锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的设备。常见的设备有立式锅炉、快装锅炉、火管锅炉等。设备。常见的设备有立式锅炉、快装锅炉、火管锅炉等。n 软化水设备是将普通水经处理变为软水的设备。软化水设备是将普通水经处理变为软水的设备。n 烟气净化设备是将燃烧过程中产生的烟尘经处理后达到排烟
6、气净化设备是将燃烧过程中产生的烟尘经处理后达到排放标准的设备。放标准的设备。n 除灰（渣）、上煤设备、风机、热交换器和装料等设备。除灰（渣）、上煤设备、风机、热交换器和装料等设备。n(2)室外热力管网室外热力管网n 它一般是指由锅炉房外墙皮它一般是指由锅炉房外墙皮1.5m以外至各采暖点之间（入口以外至各采暖点之间（入口装置以外）的管道。装置以外）的管道。n(3)室内采暖系统室内采暖系统n 它一般是指由入口装置以内的管道、散热器、排气装置等设它一般是指由入口装置以内的管道、散热器、排气装置等设施所组成的供热系统。施所组成的供热系统。图3.1 热水采暖系统组成示意图 n 指室内采暖系统输送热媒的干
7、管、立管的设计布置形式。指室内采暖系统输送热媒的干管、立管的设计布置形式。n 在采暖工程中，管道的布置形式较多，在采暖工程中，管道的布置形式较多，常用的有以下几种：常用的有以下几种：n(1)双管上行下给式双管上行下给式n 这种布置方式又称为这种布置方式又称为上分式供热系统上分式供热系统。供热干管是由室外直。供热干管是由室外直接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别送给以下各层的散热器。回水干管敷设在建筑物的底层，送给以下各层的散热器。回水干管敷设在建筑物的底层，如图如图3.2所示所示。3.1.2.2 室内采暖系统的形式室内
8、采暖系统的形式n(2)单管上行下给式单管上行下给式n 单管上行下给系统单管上行下给系统是连接散热器的立管只有一根，供热干管和是连接散热器的立管只有一根，供热干管和回水干管同双管的敷设方式一样。这种方式能够保证进入各层散热回水干管同双管的敷设方式一样。这种方式能够保证进入各层散热器的热媒流量相同，不会出现垂直失调现象。器的热媒流量相同，不会出现垂直失调现象。n(3)下行上给式下行上给式n 这种布置方式又称为这种布置方式又称为下分式供热系统下分式供热系统，如图如图3.3所示所示。供热干。供热干管是由室外直接引入建筑物室内底层，再通过立管送到以上各层散管是由室外直接引入建筑物室内底层，再通过立管送到
9、以上各层散热器。它一般适用于建筑物顶层不宜布置管道的情况。热器。它一般适用于建筑物顶层不宜布置管道的情况。n（4）水平串联式水平串联式n 水平串联式采暖系统（水平串联式采暖系统（如图如图3.4所示所示）的特点是构造简单、节省）的特点是构造简单、节省管材、减少穿越楼板。但每一串联环路连接的散热器组数不宜太多。管材、减少穿越楼板。但每一串联环路连接的散热器组数不宜太多。图3.2 双管上行下给式采暖系统 图3.3 下行上给式采暖系统 图3.4 水平串联式采暖系统 n 室内采暖管道除有特殊的要求外，一般均采用明装敷设。常用室内采暖管道除有特殊的要求外，一般均采用明装敷设。常用的管材为的管材为焊接钢管焊
10、接钢管。供水立管与散热器支管的连接，当直径。供水立管与散热器支管的连接，当直径32mm时采用活接头、弯头、三通等管件丝扣连接，当管道直径时采用活接头、弯头、三通等管件丝扣连接，当管道直径40mm时可采用焊接连接。时可采用焊接连接。n 焊接安装钢管管件一般在施工现场用焊接安装钢管管件一般在施工现场用煨弯、挖眼接管煨弯、挖眼接管等方法制等方法制作。立管与支管在同一平面交叉，立管应煨制成作。立管与支管在同一平面交叉，立管应煨制成“元宝弯元宝弯”的形式的形式绕开，绕开，如图如图3.5（a）所示）所示。水平管与散热器连接，因不在同一条直。水平管与散热器连接，因不在同一条直线上，需要煨制线上，需要煨制“来
11、回弯（灯叉弯）来回弯（灯叉弯）”进行连接，进行连接，如图如图3.5（b）所）所示示。3.1.2.3 采暖管道的敷设采暖管道的敷设（a）元宝弯；(b)来回弯 图3.5 煨弯形式示意图n 散热器的功能散热器的功能是将热介质所携带的热能散发到建筑物的室内是将热介质所携带的热能散发到建筑物的室内空间。工程中散热器的型号、每组的片数都是由设计确定的。空间。工程中散热器的型号、每组的片数都是由设计确定的。n 散热器的安装包括散热器的现场组对、活接头的连接以及与散热器的安装包括散热器的现场组对、活接头的连接以及与其配置的阀门、放风门的连接。散热器一般设置于建筑物室内窗其配置的阀门、放风门的连接。散热器一般设
12、置于建筑物室内窗台下。台下。3.1.2.4 散热器散热器n 一般在供热管路的室内干管末端设置集气罐、排气阀，用以收集一般在供热管路的室内干管末端设置集气罐、排气阀，用以收集和排除系统中的空气。集气罐一般采用和排除系统中的空气。集气罐一般采用DN100250mm的钢管焊接而的钢管焊接而成，有立式和卧式两种。自动排气阀常用的规格有成，有立式和卧式两种。自动排气阀常用的规格有DN15、DN20、DN25等，与末端管道的直径相同。等，与末端管道的直径相同。3.1.2.5 集气罐、自动排气阀集气罐、自动排气阀n 室外采暖管道进入室内采暖系统需设置引入装置（采暖系统入口室外采暖管道进入室内采暖系统需设置引
13、入装置（采暖系统入口装置），用来控制（接通或切断）热媒，以及减压、观察热媒的参数。装置），用来控制（接通或切断）热媒，以及减压、观察热媒的参数。n 如图如图3.6所示所示，引入装置通常由温度计、压力表、过滤器、平衡，引入装置通常由温度计、压力表、过滤器、平衡阀、泄水阀等组成。阀、泄水阀等组成。3.1.2.6 引入装置引入装置图3.6 采暖系统引入装置示意图 n 采暖工程中的管材基本与给排水工程所用的管材相似，详见采暖工程中的管材基本与给排水工程所用的管材相似，详见表表2.1（详见（详见29）。）。3.1.3 采暖系统常用的材料采暖系统常用的材料3.1.3.1 管材管材n 1.铸铁散热器铸铁散热
14、器n 如图如图3.7所示所示，铸铁散热器有柱型、翼型和柱翼型等。柱型散，铸铁散热器有柱型、翼型和柱翼型等。柱型散热器有热器有M132型、型、M813型、型、76型和四柱、五柱型型和四柱、五柱型等。翼型散热器等。翼型散热器有长翼型、圆翼型等。有长翼型、圆翼型等。（1）各类铸铁散热器的技术参数详见各类铸铁散热器的技术参数详见表表3.1。n （2）柱翼型定向对流铸铁散热器简介柱翼型定向对流铸铁散热器简介n 柱翼型定向对流铸铁散热器的柱翼型定向对流铸铁散热器的特点特点：它是朝前散热，适应了：它是朝前散热，适应了装潢的要求。比无定向散热器热量利用率高装潢的要求。比无定向散热器热量利用率高30%。3.1.
15、3.2 散热器散热器n 柱翼型定向对流铸铁散热器的安装工艺：采用柱翼型定向对流铸铁散热器的安装工艺：采用DN40铸铁散热铸铁散热器通用的对丝、丝堵、补心连接，前后位置不能互换。柱翼型定器通用的对丝、丝堵、补心连接，前后位置不能互换。柱翼型定向对流铸铁散热器的上、下水口不在同一垂直面上，施工时应先向对流铸铁散热器的上、下水口不在同一垂直面上，施工时应先用标准乙字弯管与散热器连接好，再将上下口中心调整在同一垂用标准乙字弯管与散热器连接好，再将上下口中心调整在同一垂直面上，然后按施工规范要求与进出水管相连接。散热器安装固直面上，然后按施工规范要求与进出水管相连接。散热器安装固定，以散热器上下口中心同
