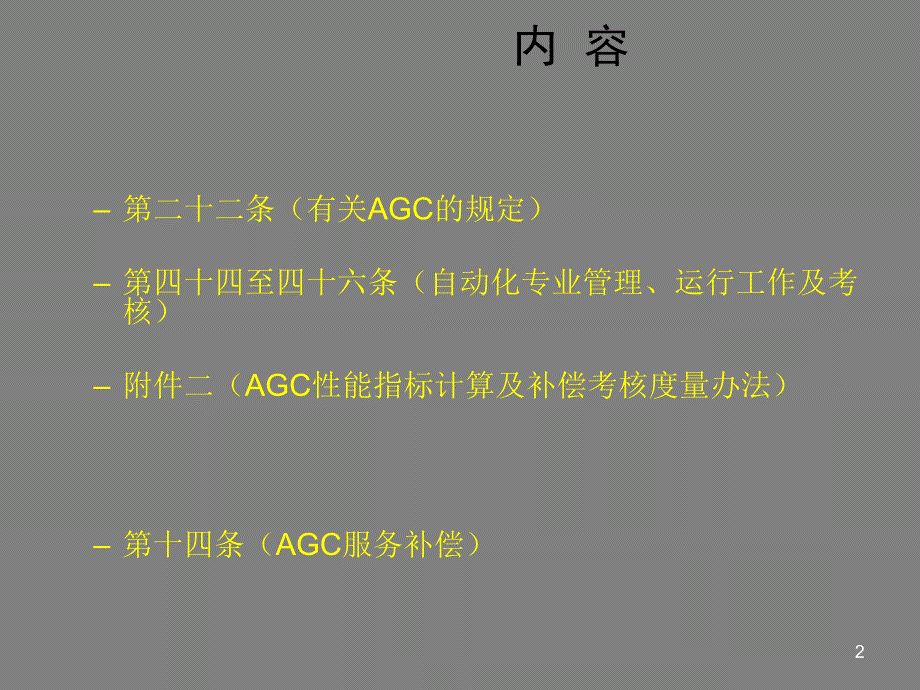

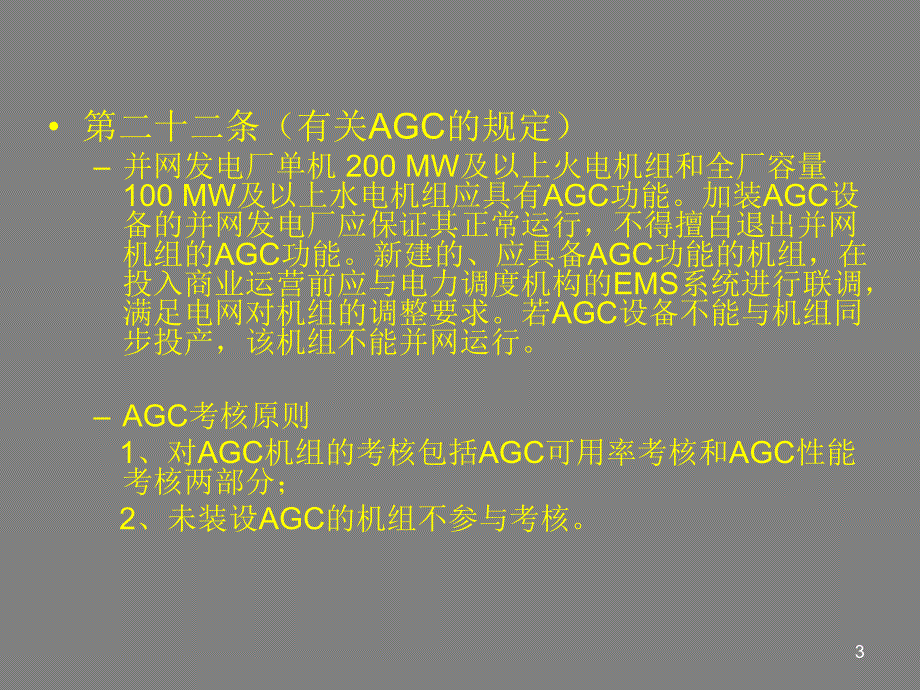

1、并网电厂两个细则宣贯并网电厂两个细则宣贯（自动化专业）（自动化专业）2 第二十二条（有关AGC的规定）第四十四至四十六条（自动化专业管理、运行工作及考核）附件二（AGC性能指标计算及补偿考核度量办法）第十四条（AGC服务补偿）内 容3 第二十二条（有关AGC的规定）并网发电厂单机 200 MW及以上火电机组和全厂容量 100 MW及以上水电机组应具有AGC功能。加装AGC设备的并网发电厂应保证其正常运行，不得擅自退出并网机组的AGC功能。新建的、应具备AGC功能的机组，在投入商业运营前应与电力调度机构的EMS系统进行联调，满足电网对机组的调整要求。若AGC设备不能与机组同步投产，该机组不能并网
2、运行。AGC考核原则 1、对AGC机组的考核包括AGC可用率考核和AGC性能考核两部分；2、未装设AGC的机组不参与考核。4 第二十二条（有关AGC的规定）续 实测机组月度可用率 ，则该机组AGC可用率指标不满足要求，按AGC可用率考核。其中 为可用率指标要求，为98%。AGC可用率考核采用定额考核方式，被考核机组的AGC可用率考核电量为：1（小时）。其中，为AGC可用率考核系数，其数值为1，为该机组容量（MW）。实测机组月度调节性能 ，则该机组AGC性能指标不满足要求，按AGC性能考核。AGC性能考核采用定额考核方式，被考核机组的AGC性能考核电量为：1（小时）。其中 为AGC性能考核系数，
3、其数值为2。当并网发电机组AGC装置发生异常而导致AGC无法正常投入时，隐瞒不报的，或传送虚假投退信号的，一经发现，则当月惩罚电量为：10（小时）。AAGC,*AAKKAAGC,*AK1PKNPPK1PAGC,PAGC,NAAPKK*NPNP5技术建议：确保上传调度信息实时、准确，确保AGC状态信号A(机组允许AGC运行)、M(机组AGC投入/退出)正确可靠。A信号直接关系机组可用率统计；确保机组发电功率远动数据与热工DCS数据的一致性，偏差须在0.2%以内；确保AGC调节指令(420mA)的可靠输出及其转换精度，误差须小于0.2%；如有条件，建议配置当地AGC功能监视系统，及时跟踪网调下发的
4、AGC调节指令与机组调整结果差异。6 第四十四条（自动化专业管理）电力调度机构按其管辖范围对并网发电厂自动化设备（包括RTU或远动工作站、调度数据网络设备、相量测量装置、二次系统安全防护设备、电量采集装置和其他应用工作站等）开展技术指导和管理工作。并网发电厂自动化设备的设计、选型应符合所属电力调度机构规程规定，采用成熟可靠的产品，并报所属电力调度机构备案。并网电厂自动化设备必须选用经国家技术鉴定部门鉴定的、准入的设备，否则电网公司有权不予并网。自动化系统更新、改造关系到电网安全稳定运行，应将改造方案报电力调度机构审核后方可进行，并按设备停役管理制度履行申请手续。7 第四十四条（自动化专业管理）
5、续一 并网发电厂应满足国家电监会颁布的“关于印发电力二次防护安全防护总体方案等安全防护方案的通知”（电监安全200634号）中电力二次系统安全防护总体方案及发电厂二次系统安全防护方案的要求，确保并网发电厂二次系统的安全。并网发电厂自动化设备的运行应遵循所属电力调度机构调度规程和自动化系统运行管理规程等规程、规定的要求。并网发电厂自动化设备应能及时、准确、可靠的反映并网发电厂的运行状态和运行工况。新建、改造后自动化设备正式投入运行时，要有半年的试运行期；试运行期满后，应向电力调度机构提交试运行报告和投入正式运行的申请，证明设备的技术指标符合设计要求，经有电力调度机构参加的验收合格，并核准后转入正
6、式运行。8 第四十四条（自动化专业管理）续二 并网发电厂的自动化设备至调度主站应具有独立的两路不同路由的通信通道或一路专线一路调度数据网通道。电厂端接入的远动信息应满足电力调度机构对接入信息的要求。并网发电厂自动化设备原则上应采用发电厂直流系统所提供的直流或逆变的交流供电。并网发电厂应在发电机组出口及网厂计量关口点应按所属电力调度机构的要求安装关口电能表和关口电能计量装置，关口电能计量信息应接入相关电网电力调度机构的电能量采集计费系统。并网发电厂自动化设备事故或故障时，应按所属电力调度机构自动化设备运行管理规程进行处理和抢修。事故处理完成后，并网发电厂应及时提交事故处理报告。9 第四十四条（自
7、动化专业管理）续三 并网发电厂应配合相关电网公司的技术改造计划，按要求进行自动化设备的改造，电力调度机构应督促并网发电厂按期完成调度管辖范围内有关电厂自动化设备的整改工作。并网发电厂机组监控系统或DCS系统应及时、可靠地执行所属电力调度机构自动化主站下发AGC/AVC指令，同时应具有可靠的技术措施，对接收的AGC/AVC指令进行安全校核，拒绝执行超出机组或电厂规定范围等异常指令。自动化系统的图纸、资料应齐全、准确并及时进行更新，保持与实际运行相符。10 第四十五条（自动化运行工作）电厂RTU或计算机监控系统、相量测量装置、电量采集装置的远动数据和电能计量数据应按照符合国家标准或行业标准的传输规
8、约传送至电力调度机构的调度自动化系统、WAMS系统和电能量采集计费系统。电能量采集计费系统应通过经双方认可的具有相应资质的检测机构的测试，保证数据的准确传输。电厂运行设备实时信息的数量和精度应满足国家规定和电力调度机构的运行要求。及时分析所属调度自动化系统故障原因，采取防范措施。协助电力调度机构调度自动化系统的运行维护工作，配合电力调度机构进行事故调查。11 第四十五条（自动化运行工作）续一 电厂计算机监控系统符合电力二次系统安全防护规定(电监会5号令)。并网电厂应按所属电力调度机构要求的传输规约将实时遥测、遥信信息传送至电力调度机构EMS系统。并网电厂应按所属电力调度机构要求的传输规约将实时
9、相量信息传送至电力调度机构WAMS系统。并网电厂应将电厂实时电量信息正确传送至电力调度机构的电能量采集计费系统。12 第四十五条（自动化运行工作）续二 并网电厂远动设备应具有主/备双通道接口，并应具有自动/手动切换功能。并网电厂应对厂内远动设备安全稳定运行提供专职的维护人员（白天有人值班）和技术保障。在重大政治活动期间，应保证有远动专业人员在现场24小时值班。装有AGC的电厂（机组）参加电网的发电控制时，电力调度机构下发的AGC指令信号应能够通过电厂RTU或计算机监控系统准确输出至电厂AGC系统。装有AVC的电厂（机组）参加电网的电压控制时，电力调度机构下发的AVC指令信号应能够通过电厂RTU
10、或计算机监控系统准确输出至电厂AVC系统。13 第四十六条（自动化运行考核）是故时遥信正确动作率要求100%。每拒动或误动1个/次，考核电量为并网电厂当月上网电量的0.02%。RTU或计算机监控系统远动工作站、调度数据网络设备、二次系统安全防护设备月可用率要求99.5%。并网电厂远动设备连续故障（远动数据中断）时间超过4小时，考核电量为电厂当月上网电量的0.01%。如设备故障仍未处理解决，每超过4小时，考核电量加扣电厂当月上网电量的0.002%。远动设备故障计算时间以电力调度机构发出故障通知时刻为起始时间，故障结束时间以电力调度机构EMS主站系统接收到正确远动信息时刻为截止时间。14 第四十六
11、条（自动化运行考核）续一 遥测量准确度误差率要求1.5%。在并网电厂远动设备正常运行情况下，每路遥测数据故障或超差时间超过4小时，考核电量为电厂当月上网电量的0.002%。如故障或超差仍未处理解决，每超过4小时，考核电量为电厂当月上网电量的0.0005%。并网电厂遥测数据路数以电力调度机构接收的遥测数量为准，并均列为考核的内容。电量采集装置月运行合格率要求100%，每降低一个百分点（含不足一个百分点），考核电量为并网电厂当月上网电量的0.01%。15 第四十六条（自动化运行考核）续二 当并网电厂接到电力调度机构通知需要新增加或修改遥测、遥信数量内容时，应在电力调度机构指定的时间内完成工作，如未
12、按期完成考核电量为并网电厂当月上网电量的0.01%。相量测量装置月可用率要求 99.5%。设备连续故障（相量数据中断）时间超过4小时，考核电量为电厂当月上网电量的0.01%。如设备故障仍未处理解决，每超过4小时，考核电量加扣电厂当月上网电量的0.002%。相量测量装置故障计算时间以电力调度机构发出故障通知时刻为起始时间，故障结束时间以电力调度机构WAMS主站系统接收到正确远动信息时刻为截止时间。16 附件二（AGC性能指标计算及补偿考核度量办法）定义两类AGC补偿考核指标，即可用率、调节性能：1）可用率反映机组AGC功能良好可用状态；2）调节性能目前考虑调节速率、调节精度与响应时间等三个因素的
13、综合体现；可用率 1、计算公式：其中可投入AGC时间指结算月内，机组AGC保持可用状态的时间长度，月有效时间指月日历时间扣除因为非电厂原因（含检修、通道故障等）造成的不可用时间。2、计算频率：每月统计一次。月有效时间时间可投入AGCAK17 附件二（AGC性能指标计算及补偿考核度量办法）一次典型的AGC机组设点控制过程。18 附件二（AGC性能指标计算及补偿考核度量办法）1、调节速率 1）计算公式 调节速率是指机组响应设点指令的速率，可分为上升速率和下降速率。调节速率的考核指标 计算过程描述如下：在涨出力阶段，即T1T4区间，由于跨启磨点，因此在计算其调节速率时必须消除启磨的影响；在降出力区间
14、，即T5T6区间，未跨停磨点，因此计算时勿需考虑停磨的影响。综合这两种情况，实际调节速率计算公式如下：2）计算频率：每次满足调节速率计算条件时计算。iK1 (,)(,)()EiSidiEiSiEiSiiEiSidiEiSiEiSidiPPPPPTTvPPPPPTTTNiivvK119 附件二（AGC性能指标计算及补偿考核度量办法）2、调节精度 1）计算公式 调节精度是指机组响应稳定以后，实际出力和设点出力之间的差值。调节精度的考核指标 计算过程描述如下：在第i台机组平稳运行阶段，即T4T5区间，机组出力围绕P2轻微波动。在类似这样的时段内，对实际出力与设点指令之差的绝对值进行积分，然后用积分值
15、除以积分时间，即为该时段的调节偏差量，如下式：调节允许的偏差量为机组额定有功功率的1，即静态调节偏差。2）计算频率：每次满足调节精度计算条件时计算。iK2SjEjTTjjijiTTdtPtPPEjSj|)(|,2i jiPK调节允许的偏差量20 附件二（AGC性能指标计算及补偿考核度量办法）3、响应时间 1）计算公式 响应时间是指EMS系统发出指令之后，机组出力在原出力点的基础上，可靠地跨出与调节方向一致的静态死区所用的时间。即：火电机组AGC响应时间应小于1分钟，水电机组AGC的响应时间应小于10秒。2）计算频率 每次满足响应时间计算条件时计算。011tTTi56tTTi标准响应时间iiKt
16、321 附件二（AGC性能指标计算及补偿考核度量办法）4、调节性能综合指标 1）计算公式 每次AGC动作时按下式计算AGC调节性能（其中，考虑到AGC机组在线测试条件比并网测试条件更苛刻，因此对调节速率指标的要求降低为规定值的75）。式中，衡量的是该AGC机组第i次调节过程中的调节性能好坏程度。调节性能日、月平均值：2）计算频率：每次AGC有效调节结束时（至少测得响应时间或折返时间）计算，次日统计前一日的平均值，月初统计上月的平均值。iiiPiKKKK32175.0piK)0(AGC1)0(AGC1nnnKKniPiPd的机组，未被调用的机组，被调用22AGC机组主要调节性能指标要求：对于AGC机组的负荷变化速率，根据华北电网实际情况，原则上规定：直吹式制粉系统的汽包炉的火电机组负荷变化速率不低于1.5%Pe；带中间储仓式制粉系统的火电机组负荷变化速率不低于2%Pe；燃气机组的平均负荷变动率不低于5%Pe；水电机组不低50%Pe；循环流化床机组和燃用特殊煤种（如劣质煤，高水分低热值褐煤等）的火电机组负荷变化速率不低于1%Pe；超临界定压运行直流炉机组负荷变化率不低于1.0%；其他类型直
