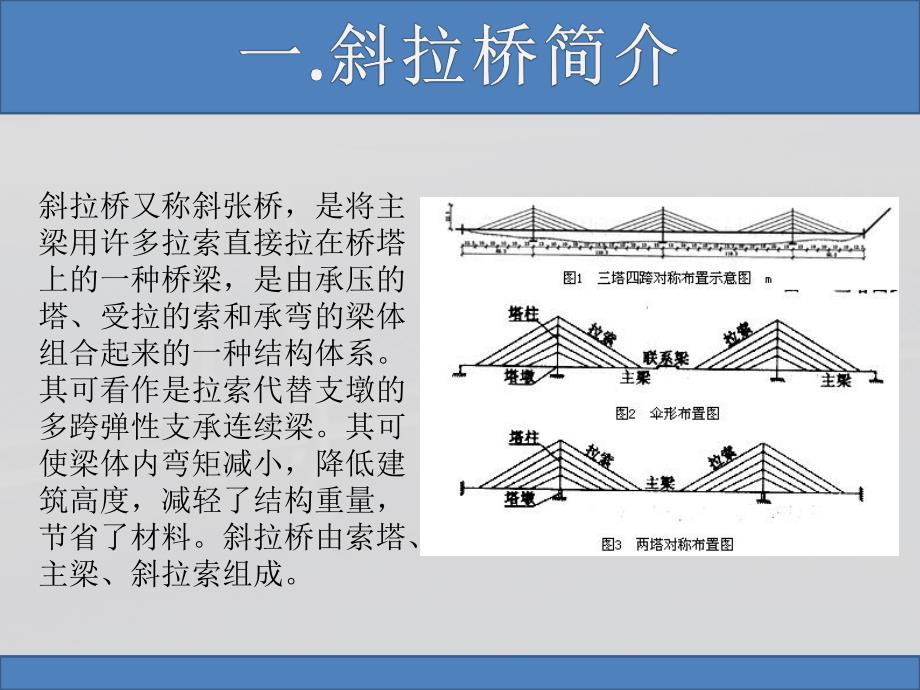

1、 斜拉桥简介 索塔 主梁 斜拉索斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。其可看作是拉索代替支墩的多跨弹性支承连续梁。其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。斜拉桥由索塔、主梁、斜拉索组成。序号序号桥名桥名国家国家跨径跨径建成年份建成年份1苏通大桥中国108820082香港昂船洲大桥中国101820083多多罗大桥日本89019994诺曼底大桥法国85619955南京长江三桥南汊桥中国64820056南京长江二桥南汊桥中国62820017武汉白沙洲长江大桥中国62020088福州青洲闽江大桥中
2、国61820009上海杨浦大桥中国605200110上海徐浦大桥中国6021993斜拉桥的施工顺序基础下塔柱中塔柱上塔柱主梁，斜拉索索塔分为混凝土索塔和钢索塔，钢索塔因成本较高、运营维护要求高而使用较少。混凝土索塔混凝土索塔钢索塔钢索塔一、索塔的结构形式顺桥方向横桥方向一.混凝土索塔1.混凝土索塔施工流程：索塔基础施工承台施工下塔柱施工下横梁施工中塔柱施工上横梁施工上塔柱（拉索锚固塔顶）施工。2.混凝土索塔的施工方案，应根据索塔的结构、外形尺寸和设计要求，选用劲性骨架挂模、爬模等施工方法。现多用液压自爬模法施工。3.索塔混凝土施工应采用泵送混凝土，当泵送高度超过一台泵送工作高度时，应提前做好接
3、力施工设施（接力站台、混凝土储斗等），保证顺利接力泵送。液压自爬模施工索塔1.爬模特点是系统自备有提升设施或提升动力的模板系统，使用较多的是液压式爬模。2.模板一般采用钢模板，沿竖向一般布置34节，每节高度根据模板支架的构造、提升能力等采用25m。3.液压自爬模板工艺原理为自爬模的顶升运动通过液压油缸对导轨和爬架交替顶升来实现，导轨和爬模架互不关联，二者之间可进行相互运动，当爬模架工作时，导轨和爬模架都支撑在埋件支座上，两者之间无相对运动。4.液压自爬模爬升循环：后移模板提升导轨提升模板及支架合模板浇筑混凝土。上、下横梁施工 一般采用全支架施工，支架材料可用大直径钢管支撑加贝雷架或万能杆件两种
4、形式。一般采用两次浇注一次张拉工艺。万能杆件支撑横梁施工横梁第二层砼浇注 南京三桥钢塔施工实例钢索塔施工两大工序：工厂分节段制作、现场架设 钢锚箱安装第1节段就位钢塔柱间连接与定位钢塔柱节段吊装二、主梁的施工 主梁的施工可采用顶推法、平转法、支架法、悬臂法等进行施工。在考虑施工方法时，必须充分利用斜拉桥结构本身的特点，在施工阶段就充分发挥斜拉索的作用，尽量减轻施工荷载，使结构在施工阶段和运营阶段的受力状态基本一致。顶推法：顶推法【incremental launching method】多应用于预应力钢筋混凝土等截面连续梁桥和斜拉桥梁的施工。指的是梁体在桥头逐段浇筑或拼装，用千斤顶纵向顶推，使
5、梁体通过各墩顶的临时滑动支座面就位的施工方法。顶推施工是在桥台的后方设置施工场地，分节段浇筑梁体，并用纵向预应力筋将浇筑节段与已完成的梁体连成整体，在梁体前安装长度为顶推跨径0.7倍左右的钢导梁，然后通过水平千斤顶施力，将梁体向前方顶推出施工场地。重复这些工序即可完成全部梁体施工。米约大桥因坐落在法国西南的米约市而得名。尽管全长达246公里，但只用个桥墩支撑，其中2、3号桥墩分别高达245米和220米，是世界上最高的两个桥墩。如果算上桥墩上方用于支撑斜拉索的桥塔，最高的一个桥墩则达到343米，超过法国巴黎著名的埃菲尔铁塔23米。米约大桥桥墩施工中米约大桥顶推过程中米约大桥另一桥塔安装 转体法：
6、指在河流两岸或适当的位置，利用地形或使用简便的支架先将半桥预制完成，之后以桥梁结构本身为转动体，使用一些机具设备，分别将两个半桥转体到桥位轴线位置合拢成桥。中国最大跨度斜拉桥黑龙江省绥芬河市新华街立交桥平转成功(转体后)。主桥为100米+100米独塔单索面斜拉桥，横跨绥芬河火车站12股铁道和两个站台，墩高12.28米，塔高61米，共18对索，水平转过70.2度 云阳汤溪河桥位于四川省云阳县，是我国第一座试验性斜拉桥。边跨采用支架现浇施工。悬臂法：一般是先在塔柱区，现浇一段放置起吊设备的起始梁段。然后用起吊设备从塔柱两侧对称安装节段，使悬臂不断伸长直至合拢。南京二桥南京二桥 悬臂法悬臂法南京二桥
7、南京二桥南京二桥钢箱梁南京二桥钢箱梁苏通大桥钢箱梁苏通大桥钢箱梁苏通大桥钢箱梁苏通大桥钢箱梁施工施工武汉白沙州大桥主桥钢箱梁拼装武汉白沙州大桥主桥钢箱梁拼装一、拉索种类与构造每一根拉索都包括钢索和锚具两大部分。钢索承受拉力，设置在钢索两端的锚具用来传递拉力。钢索作为斜拉索的主体主要有如下几种形式。将7丝钢绞线平行排列，布置成六脚形截面平行钢筋索：高强钢筋平行布置组成，标准强度不低于1470MPa钢丝索 平行钢丝股索：平行钢丝索半平行钢丝索采用镀锌高强钢丝，其标准强度不低于1600MPa，常采用5或 7镀锌钢丝制造钢绞线 平行钢绞线索：半平行钢绞线索封闭式钢缆单根钢缆施工操作过程繁杂，索中钢筋都
8、有接头，目前很少使用二拉索端部锚固热铸锚墩头锚冷铸锚夹片式群锚三、拉索的防护1.临时防护：钢丝或钢绞线从出厂到开始做永久防护的一段时间内，所需要的防护成为临时防护。国内目前采用的1临时防护法一般是钢丝镀锌，及将钢丝纳入聚乙烯套管内，安装锚头密封后喷防护油，并充氨气，以及涂漆、涂油、涂沥青膏处理等。2.永久防护：从拉索钢材下料到桥梁建成长期使用期间，应做永久防护。目前一般采用PE套管法，即采用碳黑聚乙烯在塑料挤出机中旋转挤包于拉索上而形成的热挤索套防护拉索方法。PE套管法的优点：1.在设计寿命期限内能抗循环应力引起的疲劳。2.在聚乙烯树脂中加碳黑能有效抵抗紫外线的侵蚀。3.与灌浆材料和钢材无化学反应。4.在运输、装卸、制造、安装和灌注时能抗损坏。5.能防止水、空气和其他腐蚀物质的入侵。
