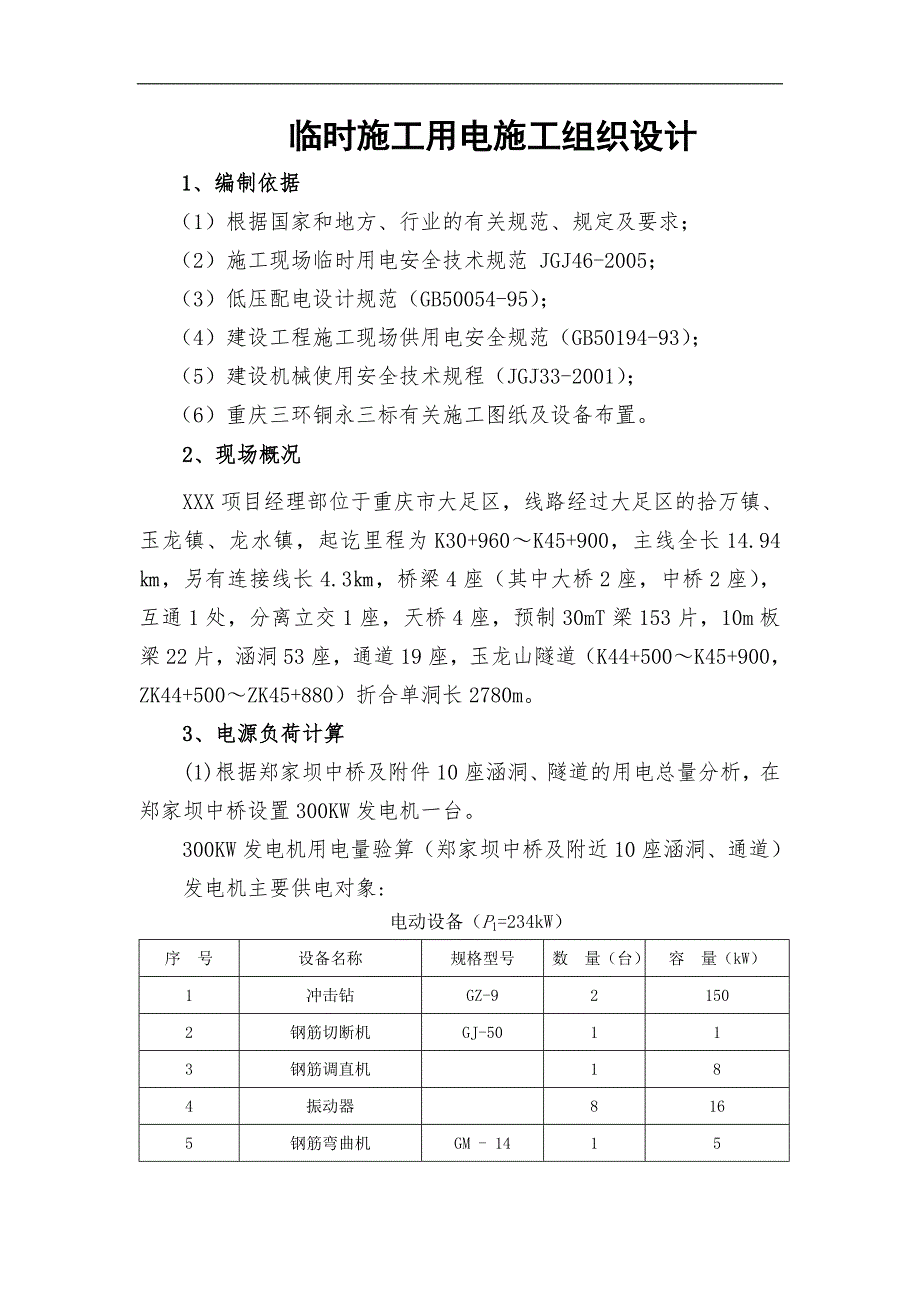

1、 临时施工用电施工组织设计1、编制依据（1）根据国家和地方、行业的有关规范、规定及要求；（2）施工现场临时用电安全技术规范 JGJ46-2005；（3）低压配电设计规范（GB50054-95）；（4）建设工程施工现场供用电安全规范（GB50194-93）；（5）建设机械使用安全技术规程（JGJ33-2001）；（6）重庆三环铜永三标有关施工图纸及设备布置。2、现场概况 XXX项目经理部位于重庆市大足区，线路经过大足区的拾万镇、玉龙镇、龙水镇，起讫里程为K30+960K45+900，主线全长14.94，另有连接线长4.3，桥梁4座（其中大桥2座，中桥2座），互通1处，分离立交1座，天桥4座，预制

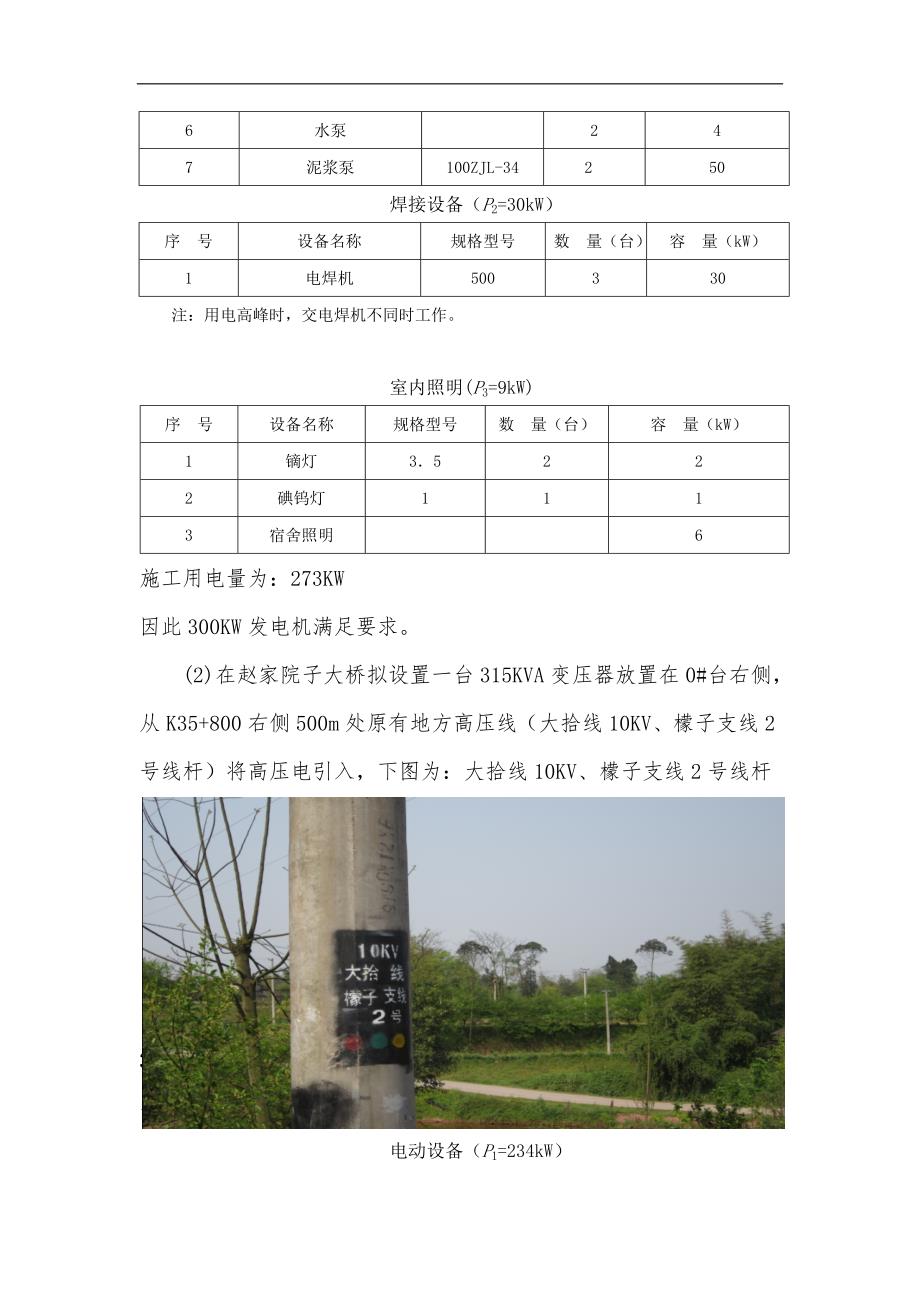

2、30mT梁153片，10m板梁22片，涵洞53座，通道19座，玉龙山隧道（K44+500K45+900，ZK44+500ZK45+880）折合单洞长2780m。3、电源负荷计算(1)根据郑家坝中桥及附件10座涵洞、隧道的用电总量分析，在郑家坝中桥设置300KW发电机一台。300KW发电机用电量验算（郑家坝中桥及附近10座涵洞、通道）发电机主要供电对象:电动设备（P1=234kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器8165钢筋弯曲机GM - 14156水泵247泥浆泵100ZJL-34250焊接设备（P2=3
3、0kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500330注：用电高峰时，交电焊机不同时工作。室内照明(P3=9kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明6施工用电量为：273KW因此300KW发电机满足要求。(2)在赵家院子大桥拟设置一台315KVA变压器放置在0#台右侧，从K35+800右侧500m处原有地方高压线（大拾线10KV、檬子支线2号线杆）将高压电引入，下图为：大拾线10KV、檬子支线2号线杆315kVA变压器用电量验算（赵家院子大桥及附近7座涵洞、通道）变压器主要供电对象:电动设备（P1=234kW）序 号设备

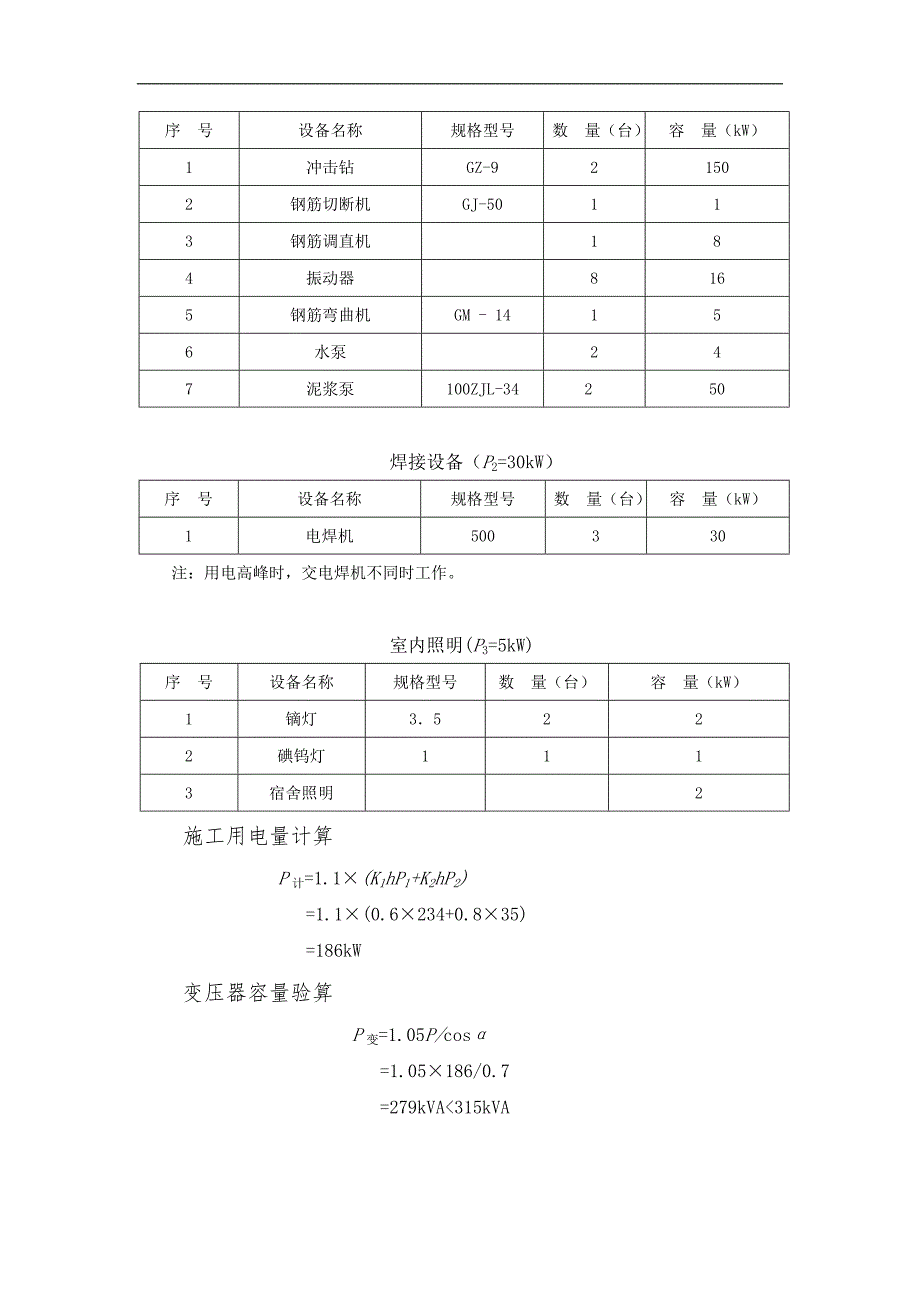

4、名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器8165钢筋弯曲机GM - 14156水泵247泥浆泵100ZJL-34250焊接设备（P2=30kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500330注：用电高峰时，交电焊机不同时工作。室内照明(P3=5kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明2施工用电量计算P计=1.1(K1hP1+K2hP2)=1.1(0.6234+0.835)=186kW变压器容量验算P变=1.05P/cos=1.05186/0.7=27
5、9kVA315kVA因此315kVA变压器满足要求。 (3)在碾滚塘大桥拟设置一台315KVA变压器放置在0#台右侧，从K41+040左侧800处原有地方高压线（文拾线10kva高压线66#线杆）将高压电引入，下图为：文拾线10kva高压线杆。315KVA变压器用电量验算（碾滚塘大桥及附近9座涵洞、通道）变压器主要供电对象:电动设备（P1=244kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50113钢筋调直机184振动器12245钢筋弯曲机GM - 14156水泵367泥浆泵100ZJL-342508塔吊QTZ50375注：冲击钻机和塔吊按工
6、序施工，两者不同时作业焊接设备（P2=40kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500440注：用电高峰时，交电焊机不同时工作。室内照明(P3=10kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35222碘钨灯1113宿舍照明7施工用电量计算P计=1.1(K1hP1+K2hP2)=1.1(0.6244+0.850)=205kW变压器容量验算P变=1.05P/cos=1.05205/0.7=308kVA315kVA因此315kVA变压器满足要求。(4) 在龙水湖中桥拟设500KVA变压器一台，从K43+300右侧300m处原有地方高压线（文玉线10KVA、6
7、1号杆），将高压电引入；下图为：文玉线10KVA高压线杆。500KVA变压器用电量验算（龙水湖互通及互通区19座涵洞、通道）变压器主要供电对象:电动设备（P1=272kW）序 号设备名称规格型号数 量（台）容 量（kW）1冲击钻GZ-921502钢筋切断机GJ-50333钢筋调直机3244振动器10205钢筋弯曲机GM - 143156水泵5107泥浆泵100ZJL-34250焊接设备（P2=80kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500880注：用电高峰时，交电焊机不同时工作。室内照明(P3=48kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯35102
8、02碘钨灯20203宿舍照明 8施工用电量计算P计=1.1(K1hP1+K2hP2)=1.1(0.6272+0.8128)=292.16kW变压器容量验算P变=1.05P/cos=1.05292.16/0.7=438.24kVA500kVA因此500kVA变压器满足要求。(5)在隧道口拟设2台800KVA变压器，从K44+300左侧500m（该位置距离隧道口为800m）处原有地方高压线（文影线10KVA、81号线杆），将高压电引入。以满足隧道、2#拌合站的用电需求；下图为：文影线10KVA高压线杆。2台800KVA变压器用电量验算（隧道、2号拌合站）变压器主要供电对象：电动设备（P1=978K
9、W）序号设备名称单位数量功率(KW)合计KW1搅拌站(750L搅拌机)座175752搅拌站(1000L搅拌机)座182823喷浆机台68.5514单液注浆机台25.5115双液注浆机台1886砼输送泵台2751507型钢弯曲机台111118砂轮机台2369切割机台33910钢筋截断机台23611钢筋调直机台23612套丝机台23613通风机台413252814震动棒套631815离心泵台25.511焊接设备（P2=300KW）序 号设备名称单位数 量（台）功率（kW）合计（KW）1电焊机台1030300生活用电（P3=40KW）序 号设备名称单位数 量（台）功率（kW）合计（KW）1碘钨灯台1
10、01102生活区综合用电30施工用电量计算：P计=1.1(K1hP1+K2hP2) =1.1(0.6978+0.8340)=950kW变压器容量验算P变=1.05P/cos =1.05950/0.7 =1425kVA 1600 kVA故2台800kVA变压器满足要求(6)在1#拌合站拟设置一台500KVA变压器，从K33+000右侧400m处原有地方高压线（大拾线10KV、拾双支线9号线杆）将高压电引入；下图为：大拾线10KV、拾双支线9号线杆。500kVA变压器用电量验算（预制场、1号拌合站）变压器主要供电对象:电动设备（P1=307kW）序 号设备名称规格型号数 量（台）容 量（kW）1搅
11、拌机750L21502龙门吊50t21003振动器10204弯曲机GM - 142105水泵246切割机267钢筋截断机268钢筋调直机139压浆机18 焊接设备（P2=60kW）序 号设备名称规格型号数 量（台）容 量（kW）1电焊机500660注：用电高峰时，交电焊机不同时工作。室内照明(P3=41kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯356152碘钨灯1663宿舍照明20施工用电量计算P计=1.1(K1hP1+K2hP2) =1.1(0.6307+0.8101)=292kW变压器容量验算P变=1.05P/cos =1.05520/0.7 =438KW500KW故500 kVA变压器满足要求。四、接地与接零保护系统1本标段施工路线长，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2TN-S三相五线接零保护架设要求(1) 保护零线严禁通过任何开关或熔断器。(2) 保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3) 保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意
