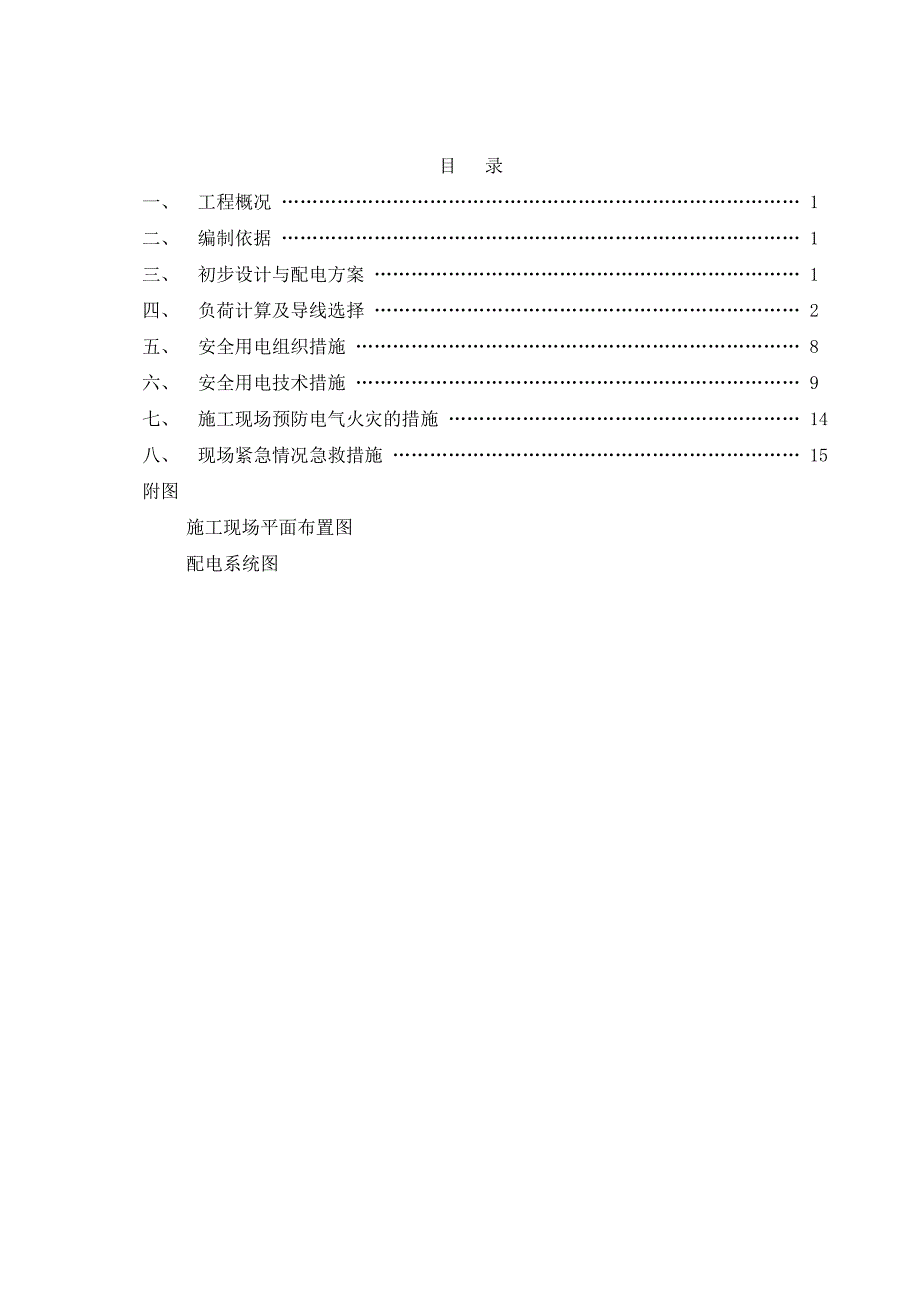

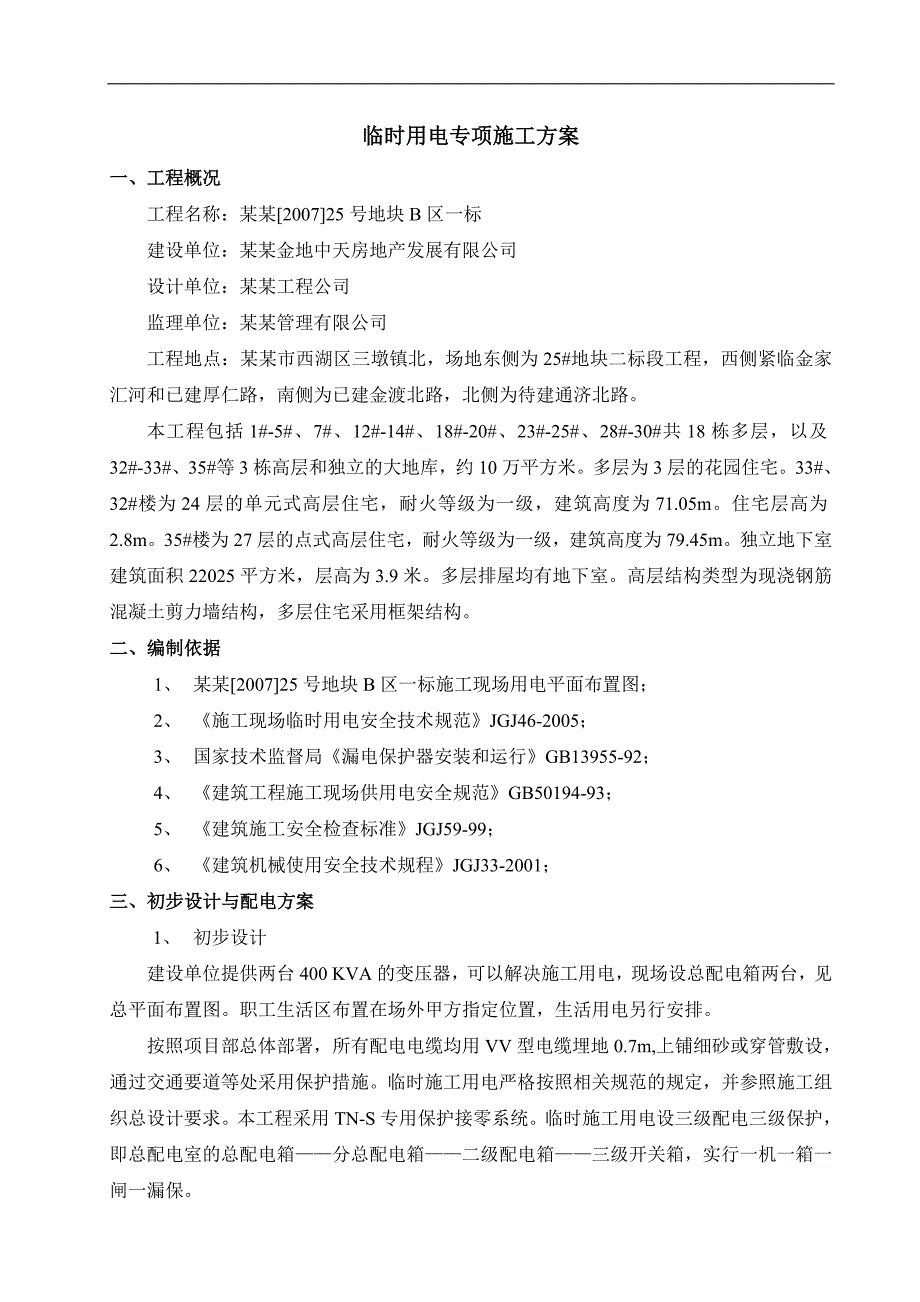

1、目 录一、 工程概况 1二、 编制依据 1三、 初步设计与配电方案 1四、 负荷计算及导线选择 2五、 安全用电组织措施 8六、 安全用电技术措施 9七、 施工现场预防电气火灾的措施 14八、 现场紧急情况急救措施 15附图施工现场平面布置图配电系统图临时用电专项施工方案一、工程概况工程名称：某某200725号地块B区一标建设单位：某某金地中天房地产发展有限公司设计单位：某某工程公司监理单位：某某管理有限公司工程地点：某某市西湖区三墩镇北，场地东侧为25#地块二标段工程，西侧紧临金家汇河和已建厚仁路，南侧为已建金渡北路，北侧为待建通济北路。本工程包括1#-5#、7#、12#-14#、18#-2
2、0#、23#-25#、28#-30#共18栋多层，以及32#-33#、35#等3栋高层和独立的大地库，约10万平方米。多层为3层的花园住宅。33#、32#楼为24层的单元式高层住宅，耐火等级为一级，建筑高度为71.05m。住宅层高为2.8m。35#楼为27层的点式高层住宅，耐火等级为一级，建筑高度为79.45m。独立地下室建筑面积22025平方米，层高为3.9米。多层排屋均有地下室。高层结构类型为现浇钢筋混凝土剪力墙结构，多层住宅采用框架结构。二、编制依据1、 某某200725号地块B区一标施工现场用电平面布置图；2、 施工现场临时用电安全技术规范JGJ46-2005；3、 国家技术监督局漏电
3、保护器安装和运行GB13955-92；4、 建筑工程施工现场供用电安全规范GB50194-93；5、 建筑施工安全检查标准JGJ59-99；6、 建筑机械使用安全技术规程JGJ33-2001；三、初步设计与配电方案1、 初步设计建设单位提供两台400 KVA的变压器，可以解决施工用电，现场设总配电箱两台，见总平面布置图。职工生活区布置在场外甲方指定位置，生活用电另行安排。按照项目部总体部署，所有配电电缆均用VV型电缆埋地0.7m,上铺细砂或穿管敷设，通过交通要道等处采用保护措施。临时施工用电严格按照相关规范的规定，并参照施工组织总设计要求。本工程采用TN-S专用保护接零系统。临时施工用电设三级

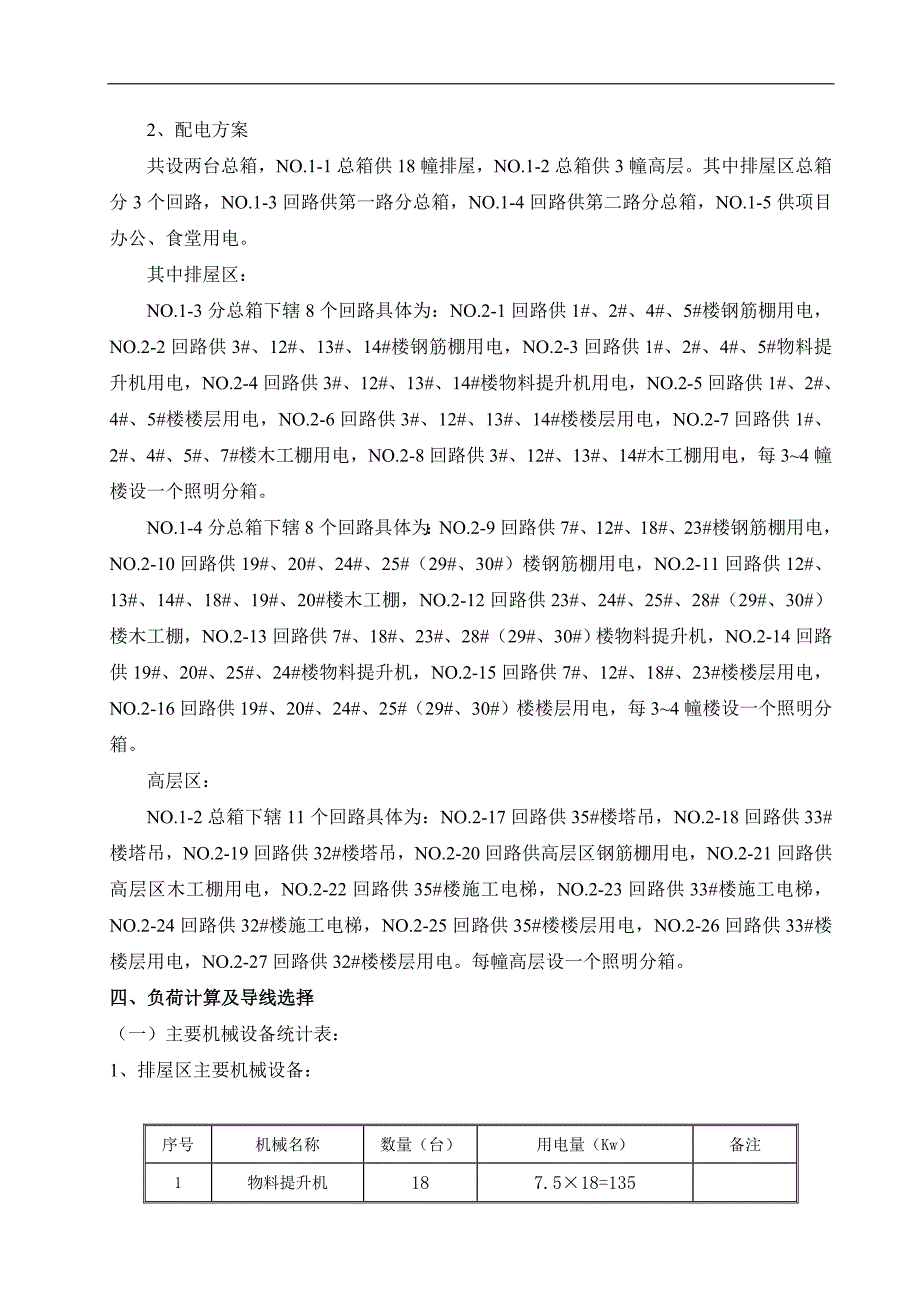

4、配电三级保护，即总配电室的总配电箱分总配电箱二级配电箱三级开关箱，实行一机一箱一闸一漏保。2、配电方案共设两台总箱，NO.1-1总箱供18幢排屋，NO.1-2总箱供3幢高层。其中排屋区总箱分3个回路，NO.1-3回路供第一路分总箱，NO.1-4回路供第二路分总箱，NO.1-5供项目办公、食堂用电。其中排屋区：NO.1-3分总箱下辖8个回路具体为：NO.2-1回路供1#、2#、4#、5#楼钢筋棚用电，NO.2-2回路供3#、12#、13#、14#楼钢筋棚用电，NO.2-3回路供1#、2#、4#、5#物料提升机用电，NO.2-4回路供3#、12#、13#、14#楼物料提升机用电，NO.2-5回路供
5、1#、2#、4#、5#楼楼层用电，NO.2-6回路供3#、12#、13#、14#楼楼层用电，NO.2-7回路供1#、2#、4#、5#、7#楼木工棚用电，NO.2-8回路供3#、12#、13#、14#木工棚用电，每34幢楼设一个照明分箱。NO.1-4分总箱下辖8个回路具体为：NO.2-9回路供7#、12#、18#、23#楼钢筋棚用电，NO.2-10回路供19#、20#、24#、25#（29#、30#）楼钢筋棚用电，NO.2-11回路供12#、13#、14#、18#、19#、20#楼木工棚，NO.2-12回路供23#、24#、25#、28#（29#、30#）楼木工棚，NO.2-13回路供7#、18
6、#、23#、28#（29#、30#）楼物料提升机，NO.2-14回路供19#、20#、25#、24#楼物料提升机，NO.2-15回路供7#、12#、18#、23#楼楼层用电，NO.2-16回路供19#、20#、24#、25#（29#、30#）楼楼层用电，每34幢楼设一个照明分箱。高层区：NO.1-2总箱下辖11个回路具体为：NO.2-17回路供35#楼塔吊，NO.2-18回路供33#楼塔吊，NO.2-19回路供32#楼塔吊，NO.2-20回路供高层区钢筋棚用电，NO.2-21回路供高层区木工棚用电，NO.2-22回路供35#楼施工电梯，NO.2-23回路供33#楼施工电梯，NO.2-24回路供
7、32#楼施工电梯，NO.2-25回路供35#楼楼层用电，NO.2-26回路供33#楼楼层用电，NO.2-27回路供32#楼楼层用电。每幢高层设一个照明分箱。四、负荷计算及导线选择（一）主要机械设备统计表：1、排屋区主要机械设备：序号机械名称数量（台）用电量（Kw）备注1物料提升机187.518=1352电焊机4254=100Jc=50%3砼搅拌机37.53=22.54钢筋切断机37.5322.55钢筋弯曲机35.5316.56钢筋套丝机35.5316.57木工圆锯机434128插入式振捣器101.110=119钢筋对焊机2802160Jc=50%10平板震动机212=211竖向焊机2602=1
8、20Jc=50%12砂轮切割机32.23=6.613蛙式打夯机52.25=1114木工平刨232615水泵424=82、高层区主要机械设备：序号机械名称数量（台）用电量（Kw）备注1塔吊3323=96Jc=40%2施工电梯3403=1203砼搅拌机27.52=154电焊机4254=100Jc=50%5钢筋切断机27.52156钢筋弯曲机25.52117钢筋套丝机25.52118木工圆锯机23269插入式振捣器101.110=1110钢筋对焊机2802160Jc=50%11平板震动机212=212竖向焊机2602=120Jc=50%13砂轮切割机32.23=6.614蛙式打夯机52.25=111
9、5木工平刨131316水泵424=8（二）总负荷计算1、排屋区用电总负荷计算(1) 普通动力设备取Kx=0.7 cos=0.7 tg=1.02 Pjs动 = KxPe = KxPn=0.7134.6=94.22（KW）Qjs动= Pjs动 tg =94.221.02 =96.10（KVAr）（2）物料提升机取Kx=0.3 cos=0.7 tg=1.02 Pjs物 = KxPe = KxPn=0.3135=40.5 （KW） Qjs物= Pjs物 tg =40.51.02 =41.31（KVAr）（3）焊机类取Kx=0.45 cos=0.45 tg=1.984 Jc=50%Pe焊=SnJC焊 c
10、os=3800.5 0.45=120.92（KW）Pjs焊 =kxPe焊 =0.45120.92=54.41(KW)Qjs焊 = Pjs焊tg= 1.98454.41=107.95（KVAr）（4）生活用电按动力用电负荷的15%计入总负荷.取Kx总=1,则总计算负荷为Pjs总 = K总(Pjs动 +Pjs物+ +Pjs焊)1.15=1(94.22+40.5+54.41)1.15 =217.50（KW）Qjs总 = K总(Qjs动 +Qjs物+ Qjs焊)1.15=1(96.10+41.31+107.95)1.15=282.16（KVAr）Sjs总 =Pjs总2 + Qjs总2 = 217.52
11、 + 282.22 = 356.36（KVA）Ijs总 = Sjs总 /(3 Ue ) = 356.36/(1.7320.38)= 541.45（A）根据总负荷计算，排屋区已装400KVA变压器完全能满足现场机械设备用电要求；根据总计算电流选用2根(VV-3150+270)电缆作为电源电缆；选用HR3-600型刀熔开关作为电源开关。排屋区NO.1-3回路和NO.1-4回路负荷计算同排屋区总负荷计算。经计算，两个回路负荷各承担一半，根据电流计算选用1根（VV-3150+270）电缆作为电源电缆；选用HR3-400型刀熔开关作为电源开关。2、高层区用电总符合计算：（1) 普通动力设备取Kx=0.7
12、 cos=0.7 tg=1.02 Pjs动 = KxPe = KxPn=0.799.6=69.72（KW）Qjs动= Pjs动 tg =69.721.02 =71.11（KVAr）（2) 施工电梯取Kx=0.3 cos=0.7 tg=1.02 Pjs梯 = KxPe = KxPn=0.3120= 36（KW） Qjs梯= Pjs梯 tg =361.02 =36.72（KVAr）（3）塔吊取Kx=0.3 cos=0.7 tg=1.02 Jc=40% Pe塔 = 2PnJC塔=2960.4 =121.43（KW）Pjs塔 = kxPe塔=0.3121.43=36.43 (KW)Qjs塔 = Pjs
13、塔tg = 36.431.02= 37.16（KVAr）（4）焊机类取Kx=0.45 cos=0.45 tg=1.984 Jc=50%Pe焊=SnJC焊 cos=3800.5 0.45=120.92（KW）Pjs焊 =kxPe焊 =0.45120.92=54.41(KW)Qjs焊 = Pjs焊tg= 1.98454.41=107.95（KVAr）（5）生活用电按动力用电负荷的15%计入总负荷.取Kx总=1,则总计算负荷为Pjs总 = K总(Pjs动+Pjs梯+Pjs塔 +Pjs焊)1.15=1(69.72+36+36.43+54.41)1.15 =226.04（KW）Qjs总 = K总(Qjs动+Qjs梯+Qjs塔+Qjs焊)1.15=1(71.11+36.72+37.16+107.95)1.15=290.88（KVAr）Sjs总 =P
