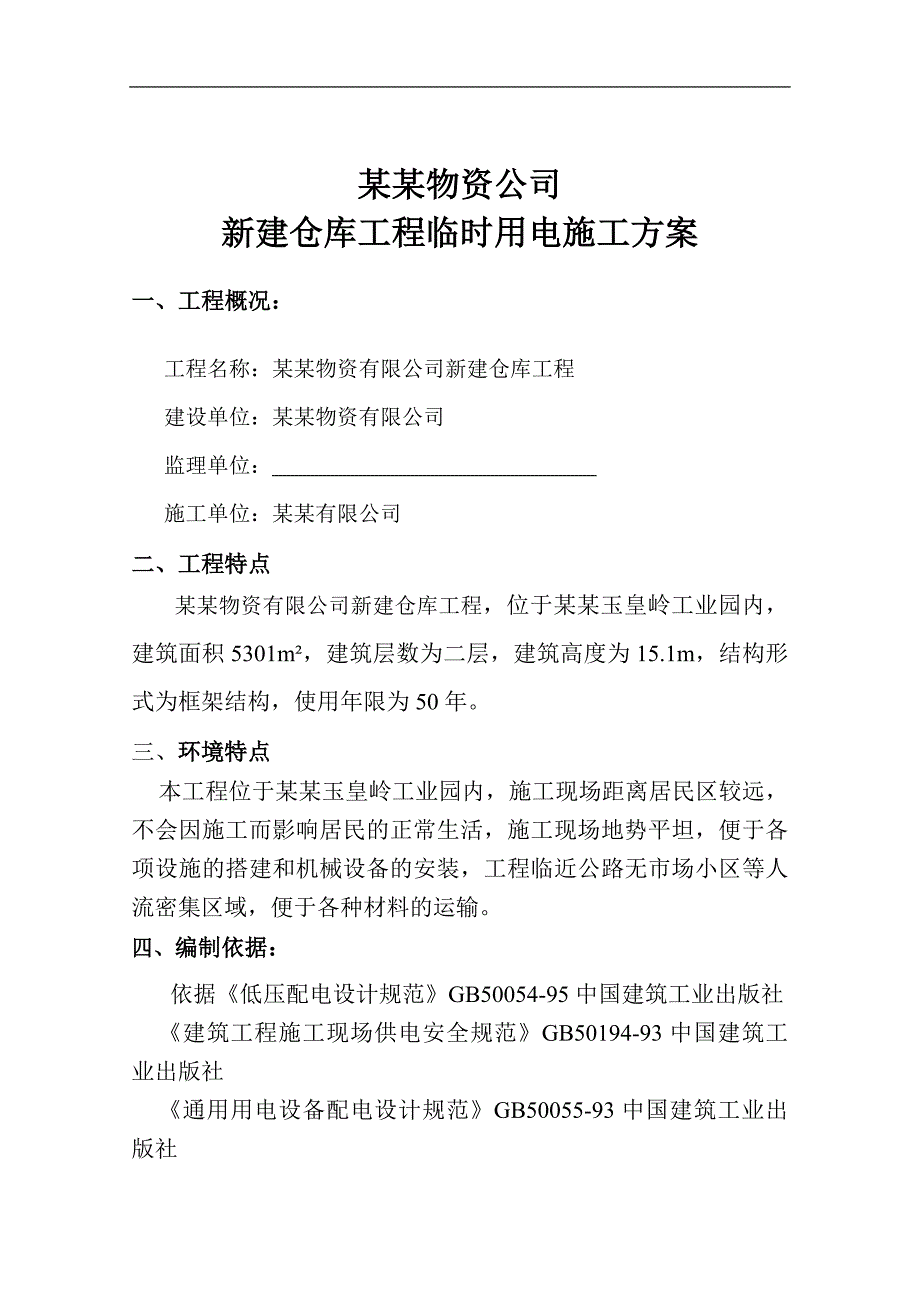

1、某某物资公司新建仓库工程临时用电施工方案一、工程概况： 工程名称：某某物资有限公司新建仓库工程 建设单位：某某物资有限公司监理单位： 施工单位：某某有限公司二、工程特点某某物资有限公司新建仓库工程，位于某某玉皇岭工业园内，建筑面积5301m，建筑层数为二层，建筑高度为15.1m，结构形式为框架结构，使用年限为50年。三、环境特点本工程位于某某玉皇岭工业园内，施工现场距离居民区较远，不会因施工而影响居民的正常生活，施工现场地势平坦，便于各项设施的搭建和机械设备的安装，工程临近公路无市场小区等人流密集区域，便于各种材料的运输。四、编制依据： 依据低压配电设计规范GB50054-95中国建筑工业出版

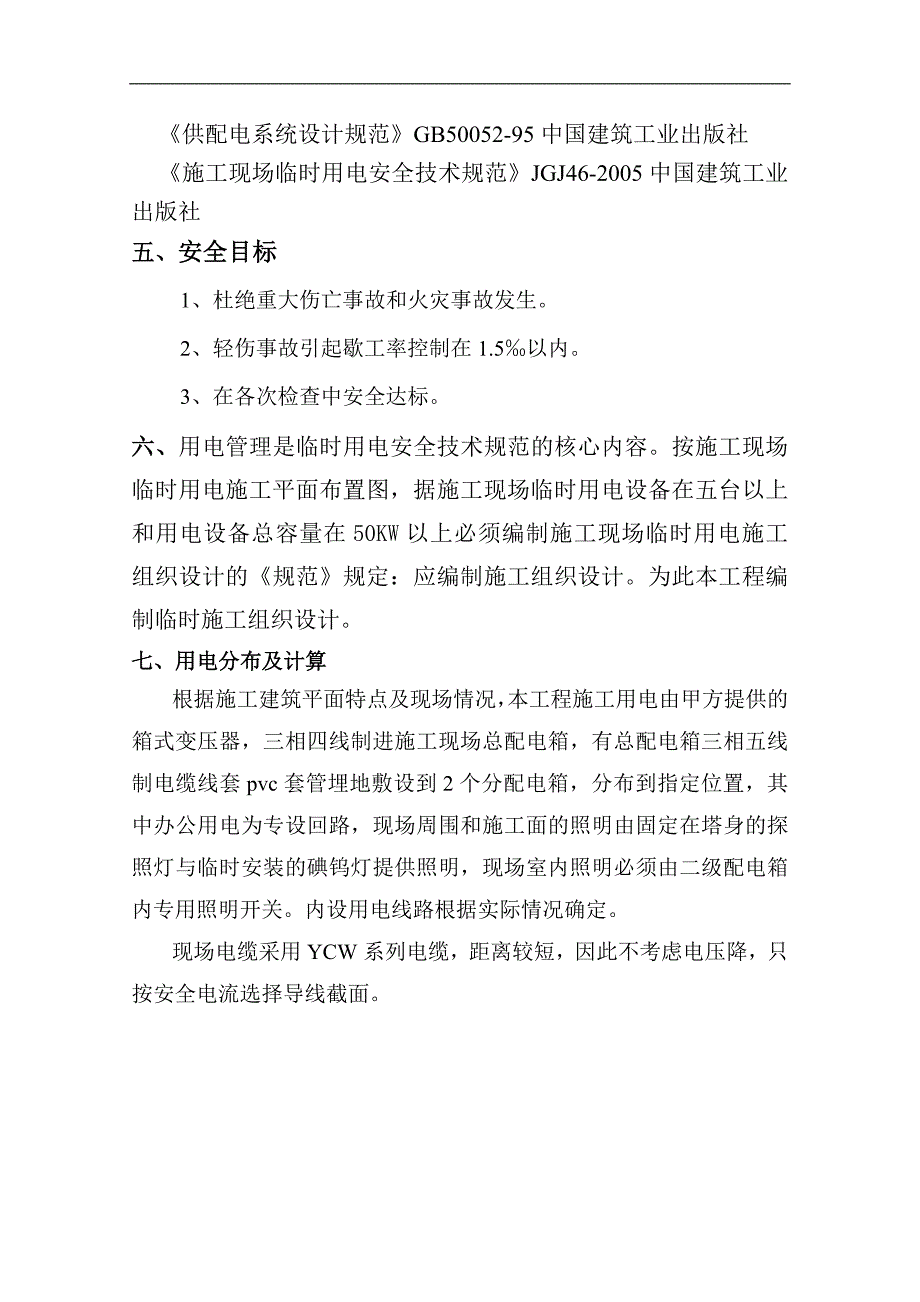

2、社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社五、安全目标1、杜绝重大伤亡事故和火灾事故发生。2、轻伤事故引起歇工率控制在1.5以内。3、在各次检查中安全达标。六、用电管理是临时用电安全技术规范的核心内容。按施工现场临时用电施工平面布置图，据施工现场临时用电设备在五台以上和用电设备总容量在50KW以上必须编制施工现场临时用电施工组织设计的规范规定：应编制施工组织设计。为此本工程编制临时施工组

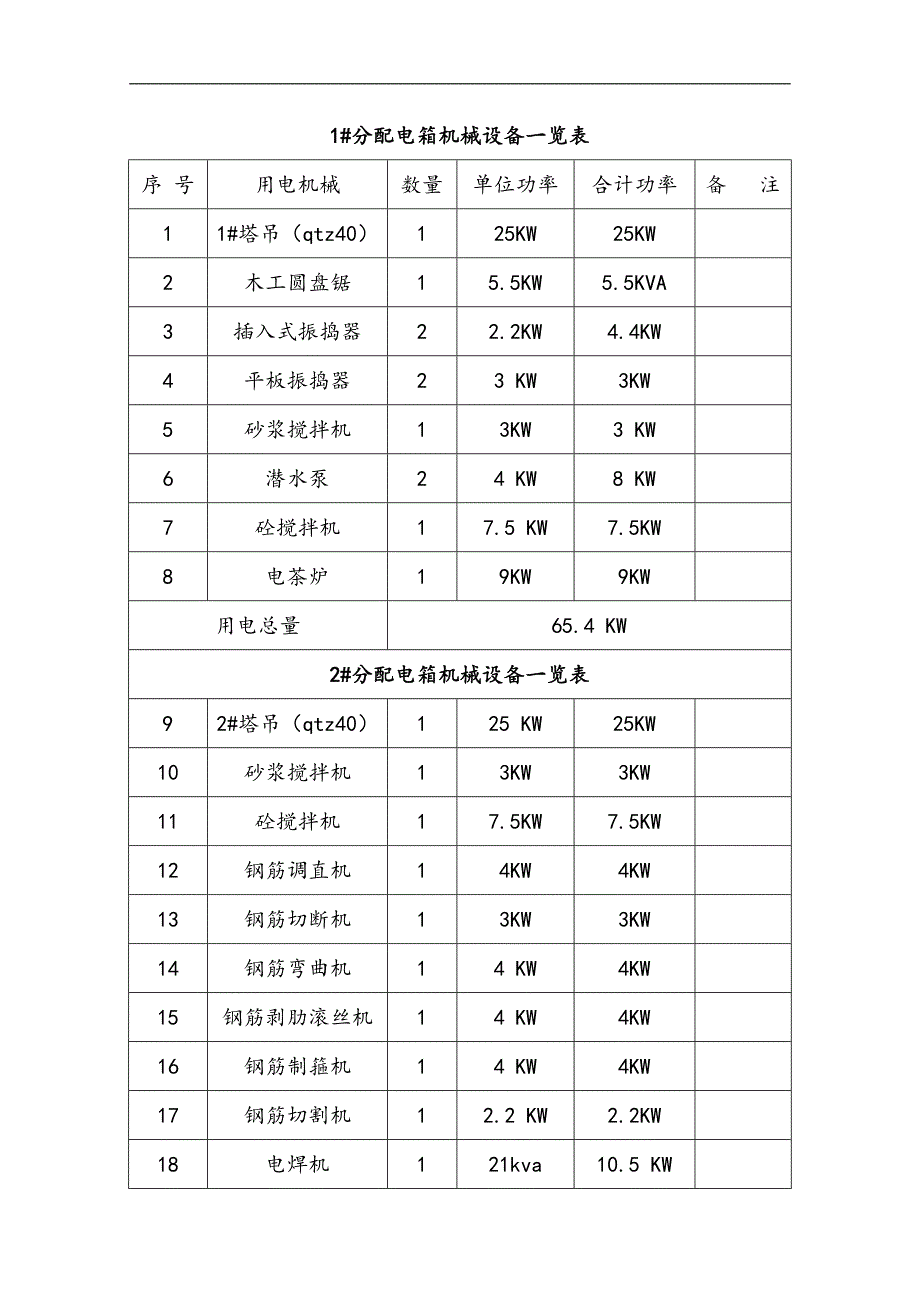

3、织设计。七、用电分布及计算根据施工建筑平面特点及现场情况，本工程施工用电由甲方提供的箱式变压器，三相四线制进施工现场总配电箱，有总配电箱三相五线制电缆线套pvc套管埋地敷设到2个分配电箱，分布到指定位置，其中办公用电为专设回路，现场周围和施工面的照明由固定在塔身的探照灯与临时安装的碘钨灯提供照明，现场室内照明必须由二级配电箱内专用照明开关。内设用电线路根据实际情况确定。现场电缆采用YCW系列电缆，距离较短，因此不考虑电压降，只按安全电流选择导线截面。1#分配电箱机械设备一览表序 号用电机械数量单位功率合计功率备 注11#塔吊（qtz40）125KW25KW2木工圆盘锯15.5KW5.5KVA3
4、插入式振捣器22.2KW4.4KW4平板振捣器23 KW3KW5砂浆搅拌机13KW3 KW6潜水泵24 KW8 KW7砼搅拌机17.5 KW7.5KW8电茶炉19KW9KW用电总量65.4 KW2#分配电箱机械设备一览表92#塔吊（qtz40）125 KW25KW10砂浆搅拌机13KW3KW11砼搅拌机17.5KW7.5KW12钢筋调直机14KW4KW13钢筋切断机13KW3KW14钢筋弯曲机14 KW4KW15钢筋剥肋滚丝机14 KW4KW16钢筋制箍机14 KW4KW17钢筋切割机12.2 KW2.2KW18电焊机121kva10.5 KW19插入式振捣器12.2 KW2.2 KW20平板
5、振捣器13 KW3 KW21现场照明20kw20kw22办公用电10kw10kw用电总量102.4kw总计167.8kw塔吊，取KX=0.85，查表cos=0.6，tg=1.33，JC=40%Pjs=KxPe=0.8550=42.5kwQj=Pjtg=42.51.33=56.5 KVAr砂浆搅拌机、砼搅拌机按同组设备考虑，取KX=0.5，查表：cos=0.55，tg=1.518Pj=KxPc=0.521=10.5kwQj=Pjtg=10.51.518=15.9 KVAr钢筋切断机、钢筋切割机、钢筋弯曲机、调直机、振捣器、剥肋滚丝机、制箍机等其他装修机械为同组设备取Kx=0.7，查表cos=0.
6、7，tg=1.02Pj=KxPc=0.752.6=36.82kwQj=Pjtg=36.821.02=37.56 KVAr交流电焊机取Kx=0.5，cos=0.45，tg=2.291 Pj=KxSe=0.521=10.5kwQj=Pjtg=10.52.291=24.01KVAr木工圆盘锯取Kx=0.65，cos=0.65，tg=1.33Pj=KxSe=0.655.5=3.58kwQj=Pjtg=3.581.33=4.76KVAr电茶炉取Kx=1，cos=1，tg=0 Pj=KxSe=19=9kwQj=Pjtg=90=0KVAr照明电器，按平衡接于三相电路上，KX=1，cos=1，tg=0。Pj=
7、KxSe=1*30=30 KWQj=Pjtg=300=0KVAr总有功计算负荷为Pjz=Pj=42.5+10.5+36.82+10.5+3.58+9+30=142.9KW总无功计算负荷为Qjz=Qj=56.5+15.9+37.56+24.01+4.76=138.73 KVAr总视在计算负荷Sjz=Pjz+Q jz=(142.9)+(138.73)=199.164KVA变压器容量 Sb=(1.02* Pjz)+(1.1Q jz)=(1.02*142.9)+(1.1*138.73)=211.03KVA总计算线电流，k=0.8Ijz=kSjz*10/3 * V=211.03*10/3 *3800.8
8、= 256A故主导线选用vv22 3*95+1*50mm铠装塑料电缆线电流273A256A，满足使用要求。1、1#分配电箱内所分配的导线截面1#塔吊开关箱至塔机之间的导线截面计算，取KX=1，查表cos=0.6，Ijs=KxPe/3 Uecos=125/（1.7320.380.6）=64.1（A）导线选择，查表得选择YCW 316+210，安全电流84A64.1A木工圆盘锯导线选择：取KX=1，查表：cos=0.6，Ijs=KxPe/3 Uecos=15.5/（1.7320.380.6）=14.1（A）导线选择，查表得选择YCW 32.5+11.5，安全电流27A14.1A插入式振捣器导线选择
9、：取KX=1，查表：cos=0.7，Ijs=KxPe/3 Uecos=12.2/（1.7320.380.7）=4.78（A）导线选择，查表得选择YCW 31.5+11，安全电流18A4.78A平板振动器导线选择：取KX=1，查表：cos=0.7Ijs=KxPe/3 Uecos=13/（1.7320.380.7）=6.25（A）导线选择，查表得选择YCW 31.5+11，安全电流18A6.25A砂浆搅拌机导线选择：取KX=1，查表：cos=0.55Ijs=KxPe/3 Uecos=13/（1.7320.380.55）=8.33（A）导线选择，查表得选择YCW 31.5+11，安全电流18A8.3
10、3A砼搅拌机导线选择：取KX=1，查表：cos=0.55Ijs=KxPe/3 Uecos=17.5/（1.7320.380.55）=20.8（A）导线选择，查表得选择YCW 34+12.5，安全电流34A20.8A潜水泵导线选择（漏电动作开关电流不大于15mA）：取KX=1，查表：cos=0.8Ijs=KxPe/3 Uecos=14/（1.7320.380.8）=7.55（A）导线选择，查表得选择YCW 32.5+11，安全电流27A7.55A电茶炉导线选择：取KX=1，查表：cos=1Ijs=KxPe/3 Uecos=19/（1.7320.381）=13.6（A）导线选择，查表得选择YCW
11、34+12.5，安全电流34A13.6A1#分配电箱至总箱的导线截面（由于有多组开关箱，所以最大电流需乘以KX=1.1的系数。Ijs=139.781.1=153.76A导线选择查表得选择YCW 350+216，安全电流177A153.76A2、2#分配电箱至各开关箱及用电设备的干线进线截面2#塔吊开关箱至塔机之间的导线截面计算，取KX=1，查表cos=0.6，Ijs=KxPe/3 Uecos=125/（1.7320.380.6）=64.1（A）导线选择，查表得选择YCW 316+210，安全电流84A64.1A砂浆搅拌机导线选择：取KX=1，查表：cos=0.55Ijs=KxPe/3 Ueco
12、s=13/（1.7320.380.55）=8.33（A）导线选择，查表得选择YCW 31.5+11，安全电流18A8.33A砼搅拌机导线选择：取KX=1，查表：cos=0.55Ijs=KxPe/3 Uecos=17.5/（1.7320.380.55）=20.8（A）导线选择，查表得选择YCW 34+12.5，安全电流34A20.8A钢筋调直机导线选择：取KX=1，查表：cos=0.7Ijs=KxPe/3 Uecos=14/（1.7320.380.7）=8.7（A）导线选择，查表得选择YCW 32.5+11，安全电流27A8.7A钢筋切断机导线选择：取KX=1，查表：cos=0.7Ijs=KxP
