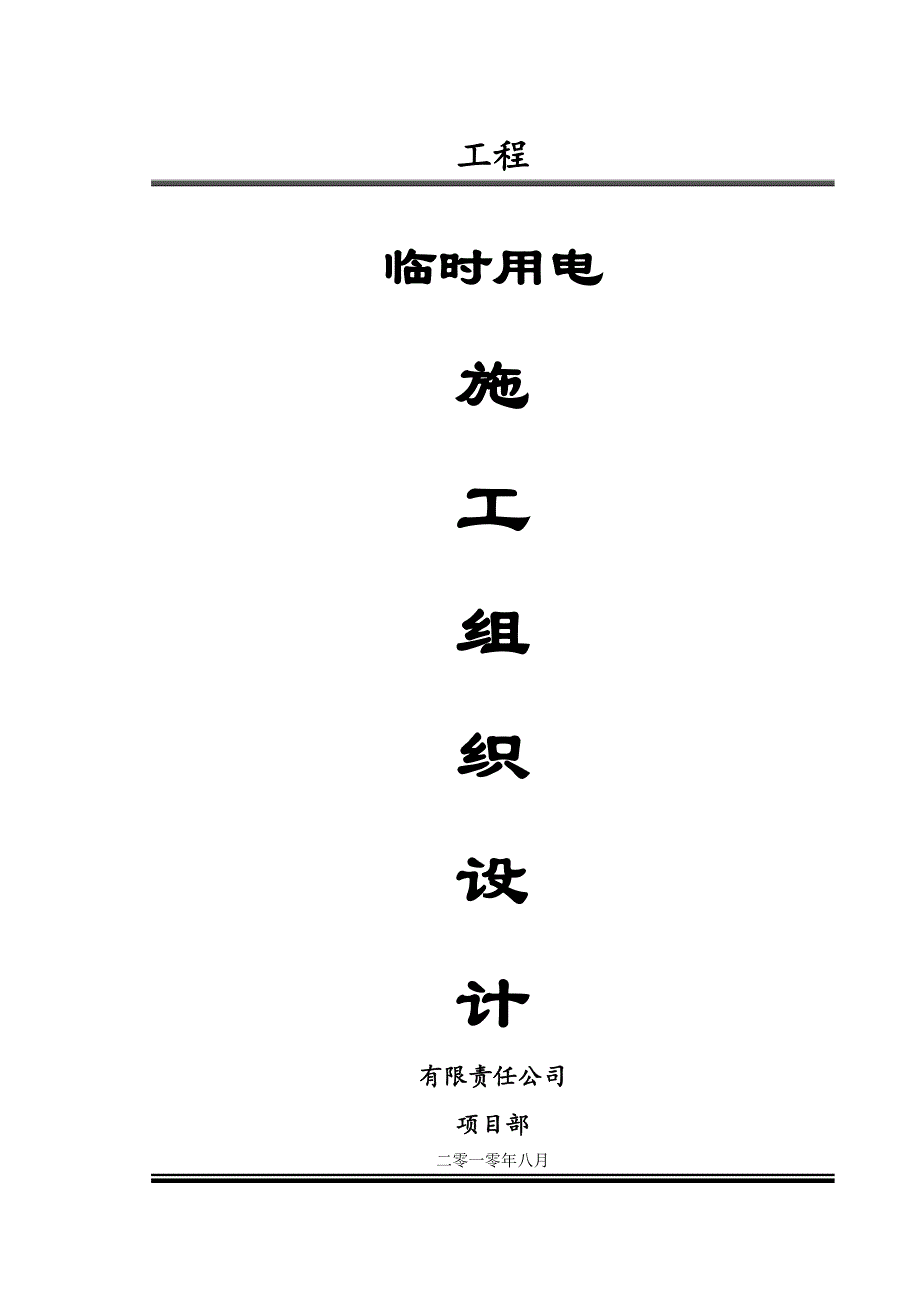

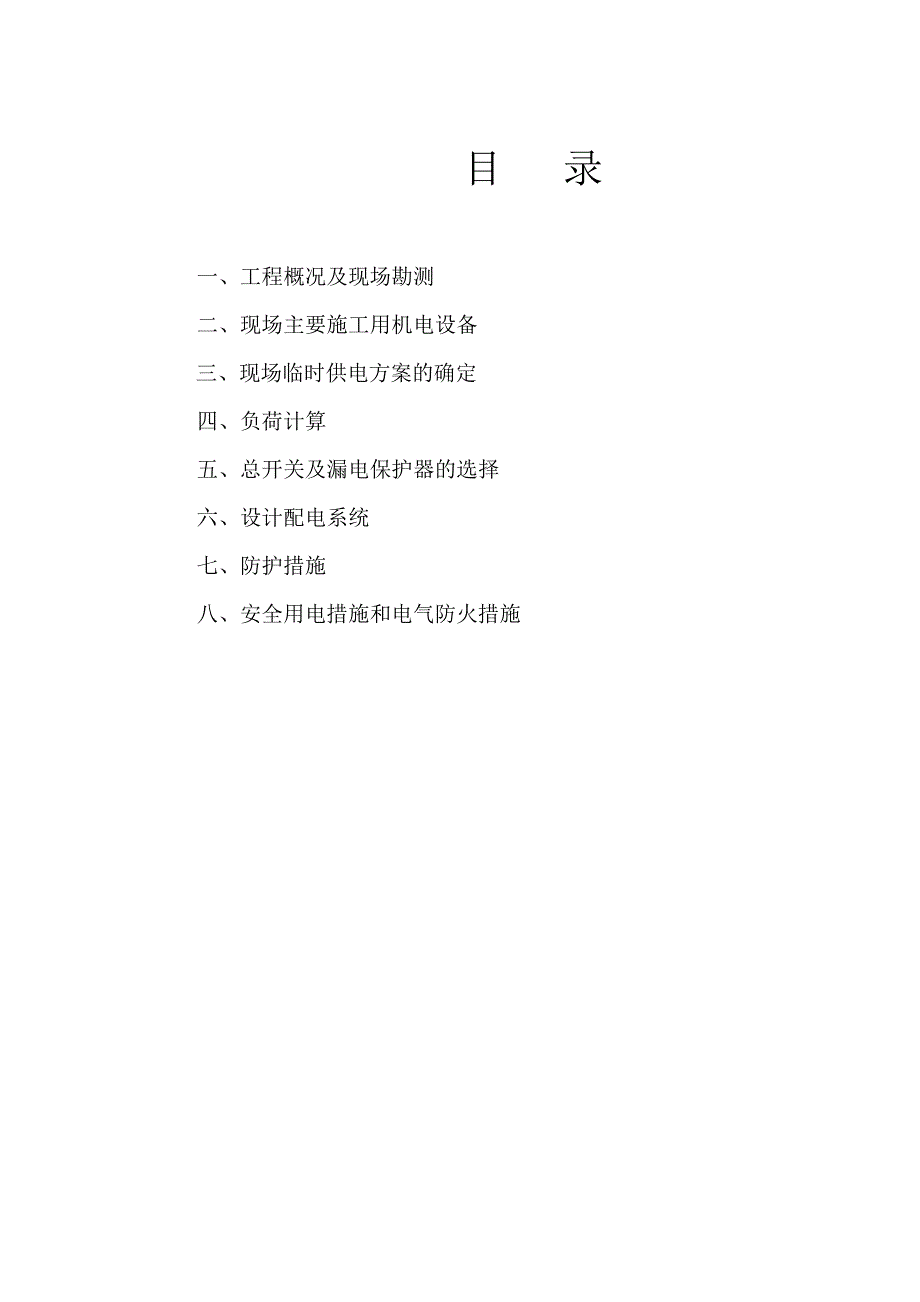

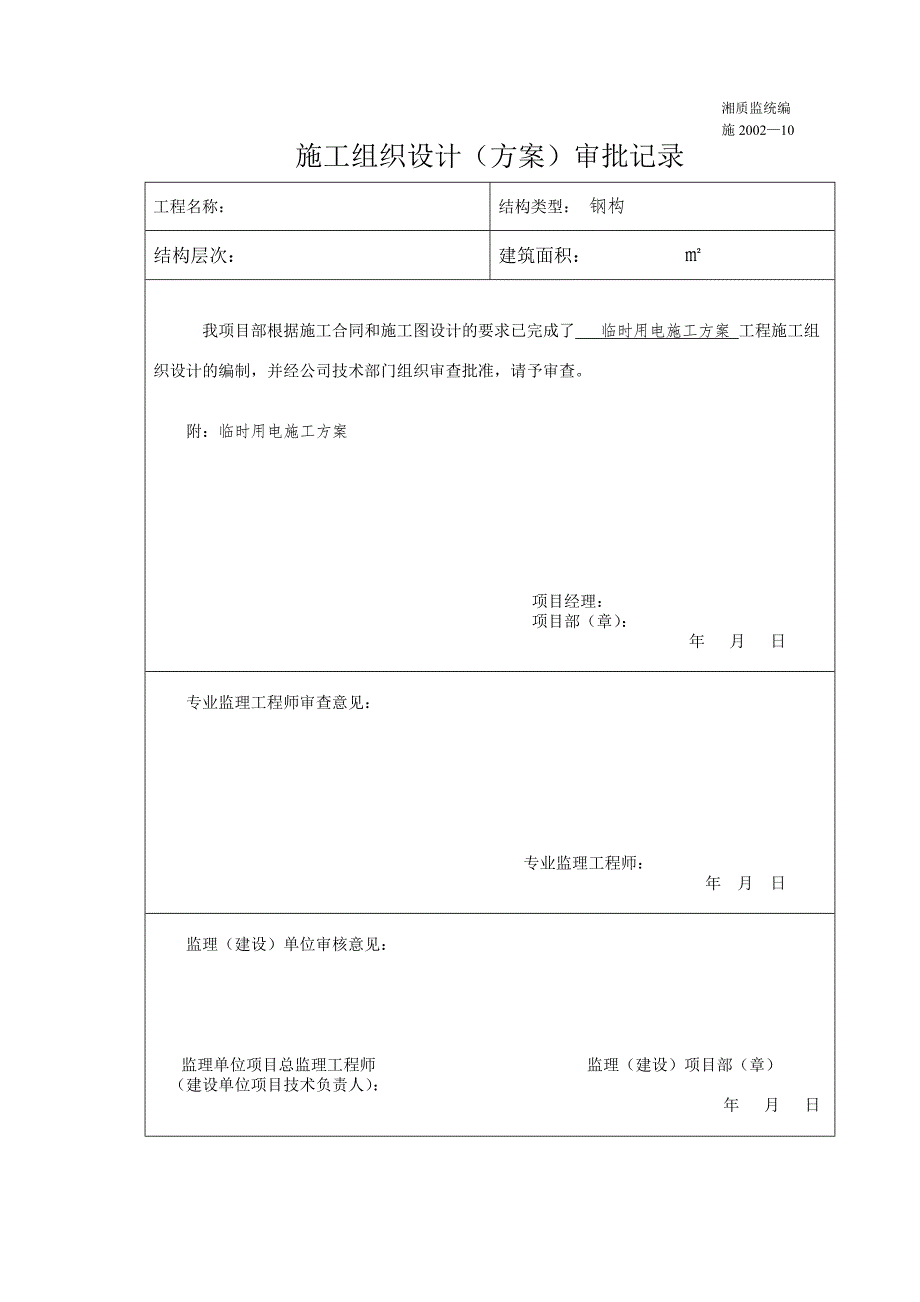

1、工程临时用电施工组织设计有限责任公司项目部二零一零年八月湘质监统编施200210施工组织设计（方案）审批记录工程名称：结构类型： 钢构结构层次：建筑面积： 我项目部根据施工合同和施工图设计的要求已完成了 临时用电施工方案 工程施工组织设计的编制，并经公司技术部门组织审查批准，请予审查。附：临时用电施工方案 项目经理： 项目部（章）：年 月 日 专业监理工程师审查意见： 专业监理工程师：年 月 日监理（建设）单位审核意见：监理单位项目总监理工程师 监理（建设）项目部（章）（建设单位项目技术负责人）： 年 月 日目 录一、工程概况及现场勘测二、现场主要施工用机电设备三、现场临时供电方案的确定四、负
2、荷计算五、总开关及漏电保护器的选择六、设计配电系统七、防护措施八、安全用电措施和电气防火措施一、工程概况及现场勘测：临时用电由甲方提供的变电所引出，变压器容量为：500KVA；变电所位置在待建建筑物东北边围墙内侧（建筑物东北向15m处），现场内无电磁感应及静电存在。二、现场主要施工用机电设备拟投入机电设备序号设备名称规格型号功率（kw）数量合计功（kw）1塔 吊TC5610551552镝 灯3.54143外用电梯双笼32.9132.94对 焊 机UN1-10010011005弯 曲 机WJ40-17.52156切 断 机QJ40-17.52157钢筋冷拉调直机111118木工电锯7.517.5
3、9平刨机7.517.510输送泵FBT-809019011砼搅拌机JW5003013012砂浆和灰机HB-200L42813电渣压力焊机BX3-500-230.86261.7214交流电焊机BX3-300-223.4246.815水 泵32616振 动 棒1.54617平板振动器B112.512.518卷 扬 机7.521519增压泵7.517.5三、现场临时供电方案的确定1、供电系统的确定：380V/220V市电由建设方配电室（接零保护）提供，以VV22电缆线引出至工地总配电柜（总配电柜设于建设方配电室北侧），总配电柜处做一组重复接地，施工现场采用TN-S系统三相五线制接零保护系统供电方式供
4、电。严格按照JGJ462005施工现场临时用电安全技术规范进行临时用电设置。2、现场线路方案的确定：供电方式选择放射式与树干式相结合的供电方式，根据现场实际施工场地布置确定如下：整个现场分六路主供电，见施工用电平面布置图。（1）N1回路由总配电柜向西塔吊处1分配电箱（塔吊开关箱、镝灯开关箱）；（2）N2回路由总配电柜向西搅拌站2分配电箱输送泵配电箱（开关箱）、搅拌机配电箱、和灰机配电箱；（3）N3回路由总配电柜向西南主楼3分配电箱主楼移动配电箱；（4）N4回路由总配电柜向南主楼4分配电箱主楼移动配电箱；（5）N5回路由总配电柜向西北加工车间5分配电箱钢筋车间、木工车间配电箱；（6）N6回路由总
5、配电柜向北仓库、卫生间6分配电箱；3、配电箱的设置：总配电箱、分配电箱、开关箱设置为三级配电两级漏电保护。设备实行“一机、一闸、一漏、一箱”。4、保护方式的确定：（1）现场供电系统采用保护接零方式。（2）重复接地：根据临电规范要求，在配电室总配电柜及中间分配电箱、末端分配电箱均做一组重复接地，R地4；（3）防雷接地：塔吊、龙门架、施工电梯等高大设备必须做防雷接地，接地极利用建筑物防雷接地，要求在建筑物防雷接地安装时，引出端子备用。5、现场路敷设方式的确定：根据现场具体情况，现场所有供电用线大都采用电缆穿管埋地敷设的方式走线，各位置及线路走向见图。四、负荷计算计算负荷利用需要系数法确定。主要计算
6、式如下：1、塔吊负荷计算： 查表得 2、外用电梯: 3、混凝土搅拌机: 4、闪光对焊对机: 5、交流对焊机: 6、水泵（包括增压泵）： 7、钢筋机械： 8、混凝土送泵： 9、木工机身： 10、平板振动器、振动棒： 11、卷扬机： 选择的电缆。12、负荷计算：回路：（包括塔吊）45 镝灯 选择的线。回路：包括输送泵90、搅拌机30、砂浆和灰机4、增压泵7.5照明2。 选择的线回路：包括电梯15、照明20、电渣压力焊61.72、交流焊46.8、振动棒6、平板振动器2.5。 选择的线回路：包括卷扬机15、照明20、水泵6。 选择的线回路：包括对焊机100、弯曲机、切断机钢筋冷拉调直机27、木工机具6
7、、照明4 选择的缆线。 回路：生活照明5 选择的缆线。五、总开关及漏电保护器的选择总开关选择HR3-400型刀开关。总漏电保护器，脱扣器额定电流为400A，漏电动作电流为75mA，动作时间大于0.1S的漏电保护器。六、设计配电系统（一）配电线路，选择导线或电缆：根据工地负荷总容量，工地主供电线从配电室至工地配电箱，其他根据设备容量不同规格的导线，电器开关箱采用FX1-40B、FX1-250B、FX1-200B等几种开关箱，漏电断路器采用DZ47LE，DZ10LE、DZ15LE系列，负荷开关、插头、插座等均采用符合GB系列产品。1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。 2、配电
8、箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。 4、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.31.5m之间。 移动式开关箱应装在坚固的支架上，下底离地面 0.61.5m。进出线必须采用橡皮绝缘电缆。5、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。 6、箱内的工作
9、零线应通过接线端子板连接，并应与保护零线接线端子分设。 7、箱体的金属外壳应做保护接零（或接地），保护零线必须通过接线端子板连接。 8、配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。 9、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。 （二）设计配电装置，选择电器：1、配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。 2、总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电
10、保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。 3、每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。 4、现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。 5、手动闸刀开关只允许用于控制照明电路和容量不大于 5.5kW的动力电路作直接启动。容量大于 5.5kW 的动力电路应采用自动开关电器或降压起动装置控制。 （三）防雷及接地装置：1、本施工现场采用TN-S接零保护系统。2、塔吊、外用电梯、脚手架及金属设备设防雷和接地装置，接地电阻不大于10。塔吊接地预埋在塔吊基础内，直接和主体
11、人工挖孔桩钢筋连接，且不大于4，接地体采用SC50镀锌钢管，接地体连接采用404扁铁。3、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。4、接地体应采用角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面 1015cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。 5、现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。移动式手持电动工具的保护零线，其截面不小于相线且不小于2.52的软芯铜线。6、接地电阻经严格的测试，
12、合格后方可投入使用。7、值班电工按规程要求定期摇测接地线。（四）施工临时用电工程图（包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图）：七、防护措施1、不得往高、低压线下进行施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 2、安全距离 （1）在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kV 不小于4m，110kV 不小于6m，35110kV不小于8m。架空导线最大弧垂与施工现场地面最小距离不小于4.0m与机动车道不小于6.0m。 （2）起重臂或被吊物边缘与10kV的架空线路水平距离不小于2m。 （3）防护 达不到安全距离要求，必须采取防护措施，增设屏障、
13、遮栏、 围栏或保护网，并悬挂醒目的警告标志牌。 带电体至遮栏的安全距离10kV 应大于95cm，35kV 应大于115cm。 带电体至栅栏（封闭）的安全距离10kV 应大于30cm，35kV应大于50cm。 在架设防护设施时，应有电气技术人员或专职安全员监护。 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。 电气设备现场现场周围不得存放易燃易爆物、污源和腐蚀。八、安全用电措施和电气防火措施1、配电房：根据JGJ46-88施工临时用电安全技术规范，配电房周围应无灰尘、无蒸汽、无腐蚀、介质及无振动；其附着等级不低于三级的要求，室内配置砂箱和绝缘灭火器，配电房采用自然通风，并采用防止雨雪和动物出入措施，配电房门向外开，并配锁，每线均涂刷有色油漆，其涂色标准好下表：相 别颜 色垂直排列水平排列引下排列A黄上后左B绿中
