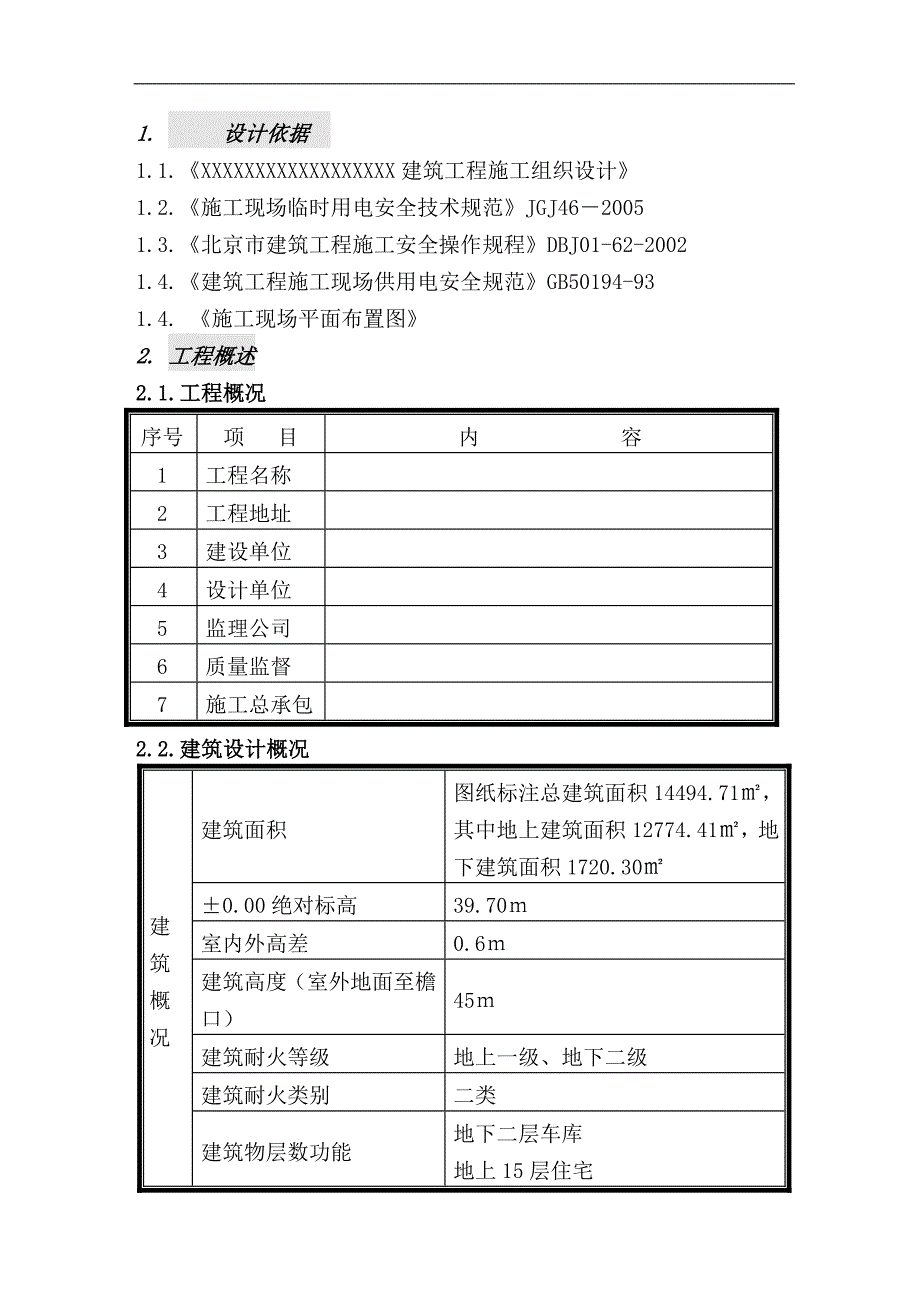

1、1. 设计依据1.1.XXXXXXXXXXXXXXXXXX建筑工程施工组织设计1.2.施工现场临时用电安全技术规范JGJ4620051.3.北京市建筑工程施工安全操作规程DBJ01-62-20021.4.建筑工程施工现场供用电安全规范GB50194-931.4. 施工现场平面布置图2. 工程概述2.1.工程概况序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理公司6质量监督7施工总承包2.2.建筑设计概况建筑概况建筑面积图纸标注总建筑面积14494.71，其中地上建筑面积12774.41，地下建筑面积1720.300.00绝对标高39.70室内外高差0.6建筑高度（室外地面至檐口）

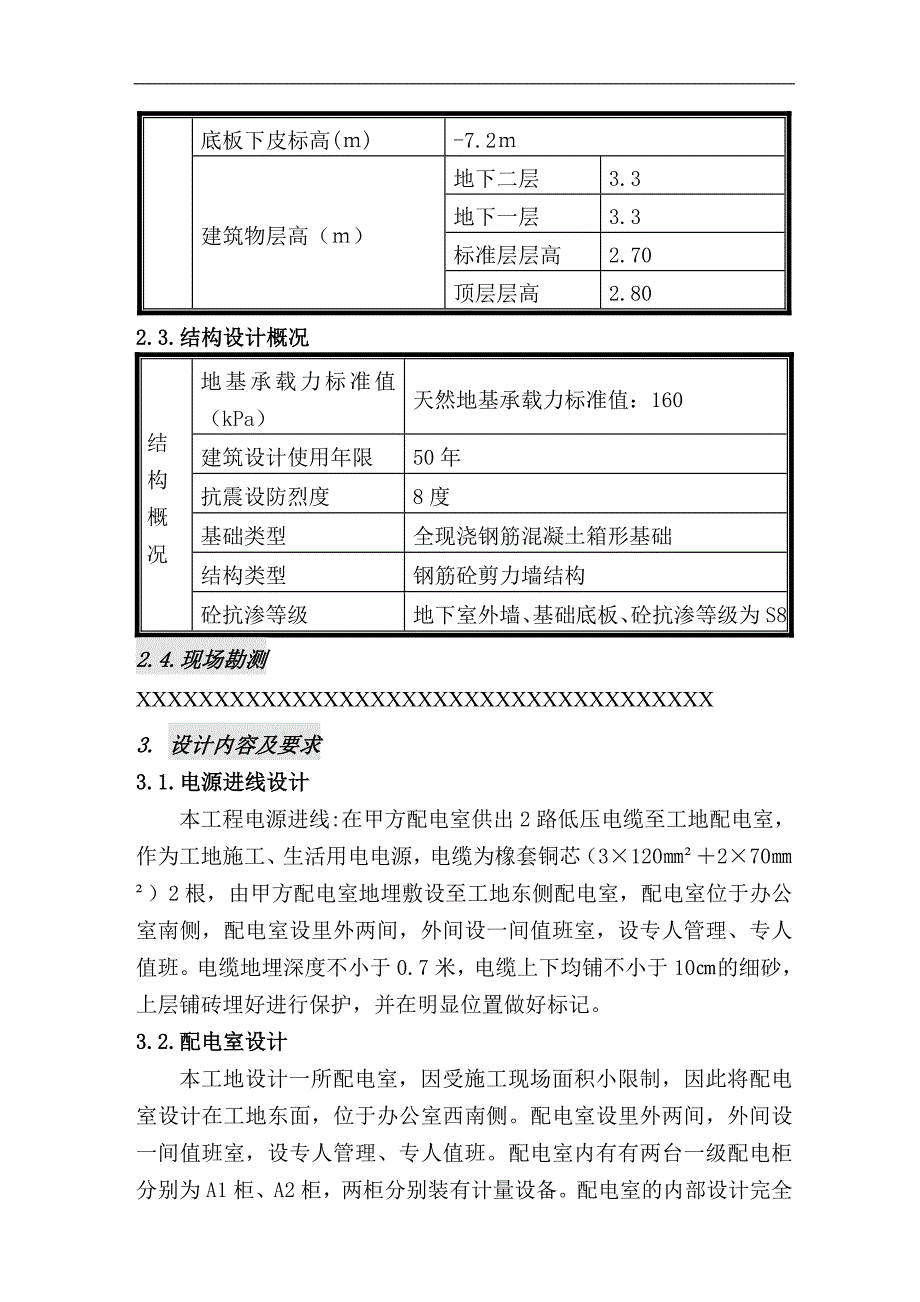

2、45建筑耐火等级地上一级、地下二级建筑耐火类别二类建筑物层数功能地下二层车库地上15层住宅底板下皮标高()-7.2建筑物层高（）地下二层3.3地下一层3.3标准层层高2.70顶层层高2.802.3.结构设计概况结构概况地基承载力标准值（kPa）天然地基承载力标准值：160建筑设计使用年限50年抗震设防烈度8度基础类型全现浇钢筋混凝土箱形基础结构类型钢筋砼剪力墙结构砼抗渗等级地下室外墙、基础底板、砼抗渗等级为S82.4.现场勘测XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX3. 设计内容及要求3.1.电源进线设计本工程电源进线:在甲方配电室供出2路低压电缆至工地配电室
3、，作为工地施工、生活用电电源，电缆为橡套铜芯（3120270）2根，由甲方配电室地埋敷设至工地东侧配电室，配电室位于办公室南侧，配电室设里外两间，外间设一间值班室，设专人管理、专人值班。电缆地埋深度不小于0.7米，电缆上下均铺不小于10的细砂，上层铺砖埋好进行保护，并在明显位置做好标记。 3.2.配电室设计 本工地设计一所配电室，因受施工现场面积小限制，因此将配电室设计在工地东面，位于办公室西南侧。配电室设里外两间，外间设一间值班室，设专人管理、专人值班。配电室内有有两台一级配电柜分别为A1柜、A2柜，两柜分别装有计量设备。配电室的内部设计完全符合施工现场临时用电安全技术规范JGJ462005

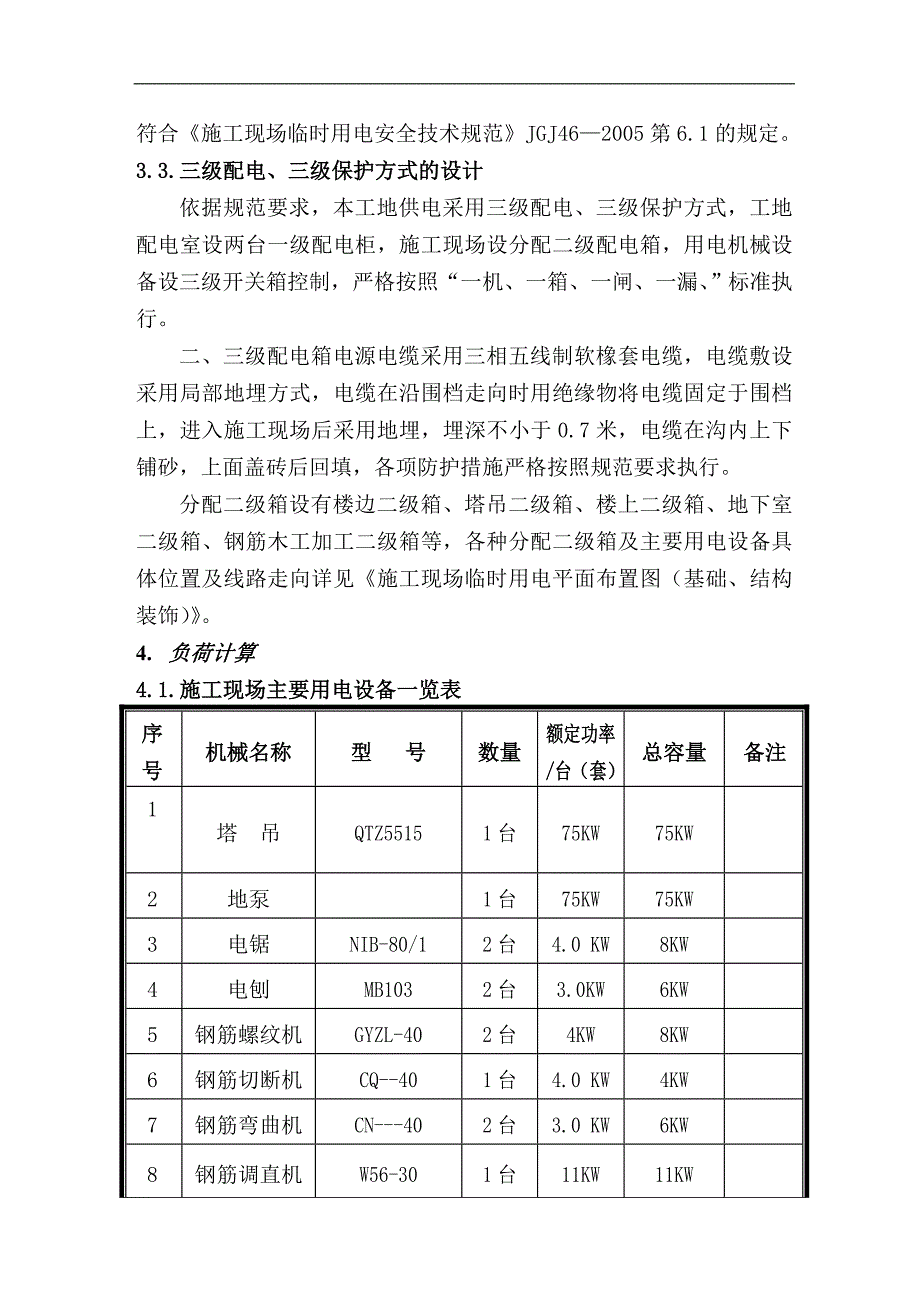

4、第6.1的规定。3.3.三级配电、三级保护方式的设计依据规范要求，本工地供电采用三级配电、三级保护方式，工地配电室设两台一级配电柜，施工现场设分配二级配电箱，用电机械设备设三级开关箱控制，严格按照“一机、一箱、一闸、一漏、”标准执行。二、三级配电箱电源电缆采用三相五线制软橡套电缆，电缆敷设采用局部地埋方式，电缆在沿围档走向时用绝缘物将电缆固定于围档上，进入施工现场后采用地埋，埋深不小于0.7米，电缆在沟内上下铺砂，上面盖砖后回填，各项防护措施严格按照规范要求执行。分配二级箱设有楼边二级箱、塔吊二级箱、楼上二级箱、地下室二级箱、钢筋木工加工二级箱等，各种分配二级箱及主要用电设备具体位置及线路走向
5、详见施工现场临时用电平面布置图（基础、结构装饰）。4. 负荷计算4.1.施工现场主要用电设备一览表序号机械名称型 号数量额定功率/台（套）总容量备注1塔 吊QTZ55151台75KW75KW2地泵1台75KW75KW3电锯NIB-80/12台4.0 KW8KW4电刨MB1032台3.0KW6KW5钢筋螺纹机GYZL-402台4KW8KW6钢筋切断机CQ-401台4.0 KW4KW7钢筋弯曲机CN-402台3.0 KW6KW8钢筋调直机W56-301台11KW11KW9振捣器ZN508台2.2KW17.6KW9消防泵IS125100-2502台11KW11KW一备一用10电焊机BX15006台3
6、6.1KVA216.6KVA11空压机W-9/71台11KW11KW14打夯机H4002台2.2KW4.4KW15室外电梯SCD1001002台23KW46KW装修使用16办公用电50KW50KW17现场照明15KW15KW4.2.负荷计算： Pc=KxPeQc=Pctg式中 Pc某一类用电设备的有功计算负荷（KW）；Pe同一类用电设备的总设备容量（KW）；Kx同一类设备的需要系数；Qc某一类用电设备的无功计算负荷（KVar）；tg与功率因数cos对应的正切值。1、塔式起重机：查表得需要系数Kx=0.8，cos=0.65，tg=1.17Pc= KxPe= 0.875=60KWQc=Pctg=6
7、01.17=70.2 KVar2、木工加工机械：查表得需要系数Kx=0.6，cos=0.75，tg=0.88Pc= KxPe=0.6(8+6) =0.614=8.4KWQc=Pctg=8.40.88=7.4 KVar3、钢筋加工机械： 查表得需要系数Kx=0.7，cos=0.75，tg=0.88Pc= KxPe=0.7(8+4+6+11)=20.3KWQc=Pctg=20.30.88=17.86KVar4、振捣器组：查表得需要系数Kx=0.5，cos=0.7，tg=1.02Pc= KxPe=0.517.6=8.8KWQc=Pctg=8.81.02=9.86KVar5、消防泵组：查表得需要系数K
8、x=1，cos=0.8，tg=0.75Pc= KxPe=111=11 KWQc=Pctg=110.75=8.25 KVar6、电焊机组：查表得需要系数Kx=0.6，cos=0.4，tg=2.29，焊机负载持续率35%PN=Scos=36.10.4=14.44Pc= KxPe=0.60.3514.446=18.19 KWQc=Pctg=18.192.29=41.66KVar7、空压机: 查表得需要系数Kx=0.7，cos=0.8，tg=0.75Pc= KxPe=0.711=7.7KWQc=Pctg=60.75=4.5KVar8、打夯机：查表得需要系数Kx=0.75，cos=0.8，tg=0.75
9、Pc= KxPe=0.752.22=3.3 KWQc=Pctg=3.30.75=2.48 KVar9、办公用电: 查表得需要系数Kx=0.6，cos=1.0，tg=0Pc= KxPe=0.650=30 KWQc=Pctg=0 KVar10、室外电梯: 查表得需要系数Kx=0.8，cos=0.7，tg=1.02Pc= KxPe=0.846=36.8 KWQc=Pctg=36.81.02=37.54 Kvar11、地泵：查表得需要系数Kx=0.8，cos=0.8，tg=0.75Pc= KxPe=0.875=60KWQc=Pctg=600.75=45Kvar12、现场照明: 查表得需要系数Kx=0.
10、7，cos=1.0，tg=0Pc= KxPe=0.715=10.5KWQc=Pctg=0 KVar13、计算施工现场总负荷： 同时使用系数Kx取0.9 Pjs=KPc=0.9(60+8.4+20.3+8.8+11+18.19+7.7+3.3+40+36.8+60+10.5) =0.9284.99=256.49KWQjs= KQc= 0.9(70.27.417.869.868.2541.664.52.4837.5445)=247.45KVarSjS=( Pjs +Qjs )-2 =(256.492+247.452)-2=356.40KVAI jS=Sjs/(3)-2*UL=356.40/(3)-
11、2*0.38=540A其中SjS 是选择变压器容量的主要依据；Ijs是安装总电度表和选择导线截面积的主要依据。5. 设计配电系统5.1.设计配电线路，选择导线或电缆 1)、配电室两路橡套铜芯（YC3120270）电缆,经查表得暗敷设时的持续载流量为350安培,两路1202电缆总电流为700安培,根据计算负荷总电流比较,700AIjs (540A)，配电室电源可以满足工地施工用电要求。2)、B-3施工现场塔吊二级配电箱电源电缆选用现有3952+2502橡套电缆,塔吊为独立电源,由配电室A2柜供出，配电箱编号为B-1线路电流为I=P/（U*3*COS）=75/0.38*1.73*0.65=174.
12、12A 经查表得YC3952+2502电缆持续载流量为210A，可以满足使用要求。3)、B-1、B-2为钢筋加工场用电。计算电流： 同时使用系数K取0.7，cos取0.7. Pe=20.3KW根据多台设备电流计算公式I =K*pe/（U*3*COS）=38.36A考虑到未来可能增加负荷，留出余量。选用YC3352+216电缆。4）施工现场东北侧设有一台楼边配电箱（B-5箱）。B-5、B-8两台配电箱的主要任务是楼上施工用电（主要用电设备及电焊机、振捣器、照明用电、室外电梯）。计算电流： 同时使用系数K取0.5，cos取0.7 电焊机3台、振捣器4台、室外电梯2部（装修），空压机1台，木工机械2
13、台。Pe=71.6KW根据多台设备电流计算公式I =K*pe/（U*3*COS）=46.75A经计算电流约为46.75A,考虑到可增加负荷，留出余量。经查表得现有YC3502+2252橡套电缆持续载流量为140A，可以满足B-5、B-8、箱负荷使用要求。B-5箱、B-8箱中间并联电缆选用YC3352+2162橡套电缆，由于B3-B5箱负荷不固定且不大，估算 YC3352+2162电缆可以满足负荷使用要求。5）、B-6箱主要用电设备有：办公区、项目食堂（包括冬季取暖） 计算负荷：同时使用系数K=1，cos=0.85 Pe =50KW 根据多台设备电流计算公式I =Kx*pe/（U*3*COS）=1*50 /1.73*0.38*0.85=91A 根据计算结果B-6箱电源线选用YC325+2162橡套电缆，可以满足使用要求。办公区冬季取暖每层设单独线路，最大负荷为三层宿舍7间，共计14千瓦，合计电流I=P/U=63.6A.经查162BV线25时载流量为80安，可以满足单层冬季取暖用电要求。6）、B-7箱为消防泵专
